Cài Đặt Support Tối Ưu: Khi Nào Cần, Khi Nào Bỏ Và Cách Tiết Kiệm Nhựa
Bạn vừa slice xong file STL, nhìn vào preview thấy support phủ kín mô hình — và câu hỏi lập tức hiện lên: liệu thực sự cần nhiều support đến vậy? Cấu trúc hỗ trợ (support) là phần nhựa phụ được tạo ra để đỡ các vùng nhô ra hoặc treo lơ lửng trong quá trình in 3D FDM. Nếu không có support, nhựa nóng chảy rơi vào khoảng trống và lớp in sụp xuống tạo thành đống sợi rối.
Nhưng support không phải lúc nào cũng cần thiết. Thừa support nghĩa là phí nhựa, tốn thời gian in và mất công hậu xử lý. Thiếu support lại khiến chi tiết bị lỗi, bề mặt xấu hoặc sụp hoàn toàn. Bài viết này giúp bạn phân biệt rõ khi nào bật, khi nào tắt và cách cài đặt support in 3D sao cho tiết kiệm nhựa nhất.
Support in 3D là cấu trúc nhựa tạm thời đỡ các vùng overhang trên 45° trong quá trình in FDM, được gỡ bỏ sau khi in xong.
| Tiêu chí | Tree Support | Linear Support (Grid/Lines) |
|---|---|---|
| Tiếp xúc bề mặt | Ít — chỉ chạm đầu nhánh | Nhiều — phủ diện rộng |
| Lượng nhựa tiêu hao | Tiết kiệm 30–50% | Tốn nhiều hơn |
| Hậu xử lý | Dễ gỡ, ít vết | Khó gỡ, để lại vết thô |
| Phù hợp | Mô hình hữu cơ, figurine | Chi tiết phẳng, cơ khí |
| Thời gian slice | Lâu hơn (tính toán phức tạp) | Nhanh hơn |
Tại sao cùng một mô hình mà người bỏ support được, người lại không?
Câu trả lời nằm ở góc overhang — góc nghiêng giữa bề mặt in và phương ngang. Quy tắc chung trong in 3D FDM: bất kỳ bề mặt nào nghiêng quá 45° so với phương ngang đều cần support. Dưới ngưỡng đó, nhựa PLA hay PETG vẫn tự bám được lên lớp trước mà không bị rủ xuống.
Tuy nhiên, con số 45° chỉ là điểm xuất phát. Nhựa PLA với quạt tản nhiệt mạnh có thể đẩy ngưỡng lên 55–60° mà bề mặt vẫn chấp nhận được. Ngược lại, nhựa ABS co ngót mạnh, thực tế chỉ chịu được khoảng 40° nếu buồng in không kín.
Tại xưởng gia công, kỹ sư thường chạy test overhang với từng loại nhựa trên máy Bambu Lab trước khi quyết định có bật support cho đơn hàng thực tế. Một mô hình hộp chữ nhật có nắp phẳng thì chắc chắn cần support bên dưới nắp. Nhưng một bình hoa bo tròn từ đáy lên miệng với góc nghiêng tối đa 50° — in bằng PLA hoàn toàn bỏ support được.
Tree support hay linear support — chọn kiểu nào cho đúng?
Đây là quyết định mà nhiều người mới in 3D bỏ qua, mặc định dùng kiểu support nào phần mềm slicer gợi ý mà không hiểu sự khác biệt.
Linear support (dạng lưới — Grid, Lines, Zig-zag) tạo ra các cột hoặc tường thẳng đứng nâng đỡ toàn bộ vùng overhang. Kiểu này ổn định, ít rủi ro sập giữa chừng nhưng tiêu hao nhiều nhựa. Bề mặt tiếp xúc rộng nên để lại vết thô sau khi gỡ, đặc biệt trên nhựa PETG vốn dính rất chặt.
Tree support hoạt động theo nguyên lý hoàn toàn khác. Thay vì cột thẳng, nó tạo ra các nhánh giống thân cây, bắt đầu từ bàn in hoặc từ thân mô hình rồi vươn dần đến vùng cần đỡ. Điểm tiếp xúc chỉ ở đầu nhánh nên bề mặt mô hình sau khi gỡ support sạch hơn rất nhiều.

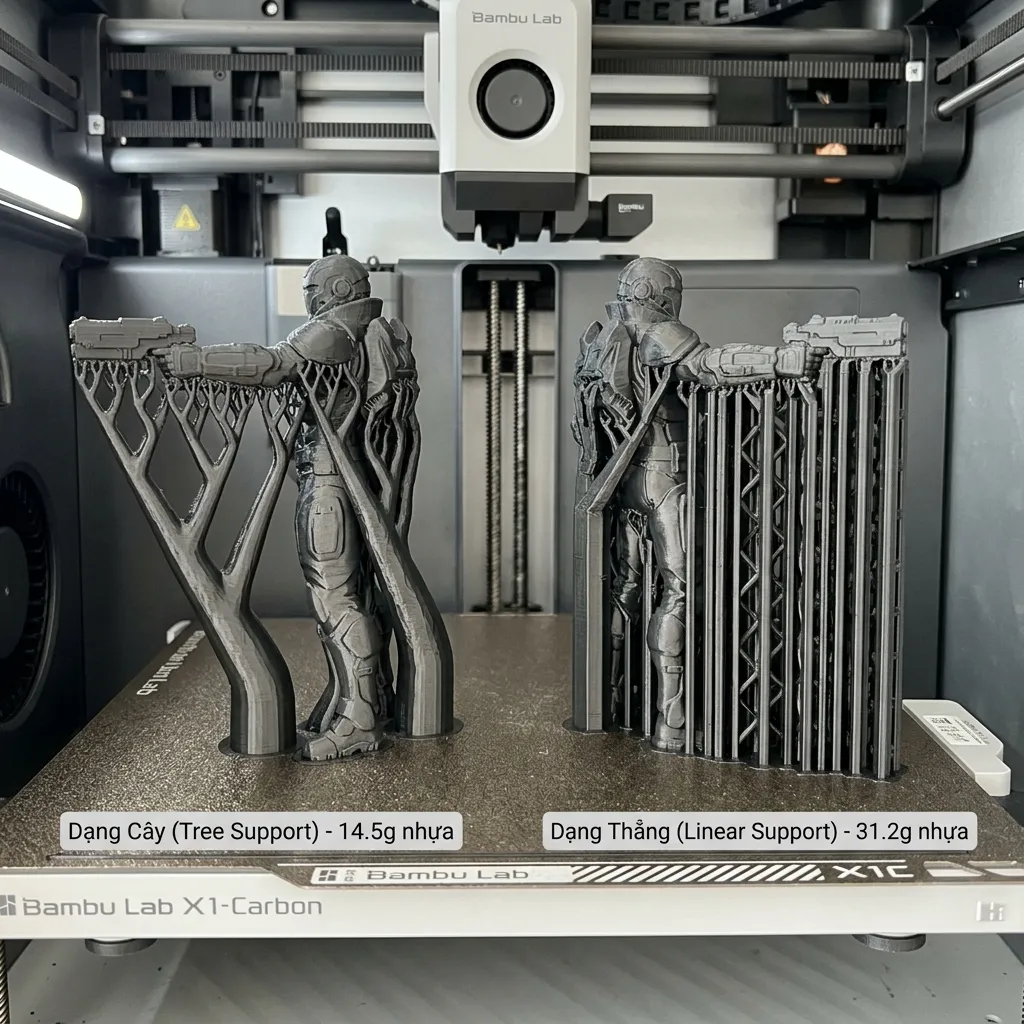

Tại GN3D, tree support là lựa chọn mặc định cho hầu hết đơn hàng in figurine và mô hình hữu cơ. Với một bức tượng nhân vật có tay giơ ngang, tree support tiết kiệm được khoảng 35–40% nhựa so với linear support mà chất lượng bề mặt tốt hơn hẳn.
Mẹo từ xưởng: Nếu in chi tiết cơ khí cần mặt đáy phẳng tuyệt đối (ví dụ bệ lắp đặt, mặt bích), hãy dùng linear support với support interface 2–3 lớp. Tree support không đảm bảo mặt phẳng vì điểm tiếp xúc rời rạc.
Năm tình huống thực tế bạn hoàn toàn bỏ support được
Không phải lúc nào slicer bật support auto là bạn phải chấp nhận. Dưới đây là các trường hợp phổ biến mà bạn có thể tắt support hoàn toàn hoặc giảm đáng kể:
- Cầu nối (bridge) ngắn dưới 50mm: Nếu khoảng cách giữa hai điểm tựa dưới 50mm, nhựa PLA với quạt mát 100% có thể kéo cầu ngang mà không rủ. Tốc độ in cầu nên giảm xuống 15–20mm/s.
- Mô hình đối xứng tròn xoay: Bình, cốc, lọ hoa, ống — các hình tròn xoay hiếm khi cần support vì góc nghiêng tăng dần đều, mỗi lớp in chỉ nhô ra một chút so với lớp dưới.
- Chi tiết có thể xoay hướng in: Một chi tiết hình chữ L nếu in đứng thì cần support, nhưng xoay nằm xuống hoàn toàn không cần. Đây là kỹ thuật cơ bản nhưng nhiều người bỏ qua.
- Overhang ngắn dưới 2mm: Các gờ nhỏ, viền trang trí nhô ra dưới 2mm thường in được mà không cần đỡ, kể cả ở góc 90°.
- In với chiều cao lớp thấp (0.1mm): Chiều cao lớp in càng nhỏ, mỗi lớp nhô ra càng ít so với lớp trước, giúp tăng ngưỡng overhang lên đáng kể.
| Tình huống | Cần support? | Ghi chú |
|---|---|---|
| Cầu nối < 50mm (PLA) | Không | Giảm tốc cầu xuống 15–20mm/s |
| Hình tròn xoay (bình, cốc) | Không | Góc tăng dần đều |
| Chi tiết xoay được hướng in | Không | Xoay trên slicer trước khi slice |
| Overhang < 45° | Không | Quy tắc vàng FDM |
| Overhang 45–60° (PLA, quạt mạnh) | Tùy | Test trước trên mô hình nhỏ |
| Overhang > 60° | Có | Bắt buộc support |
| Mặt phẳng treo ngang (0° — ceiling) | Có | Dùng linear support + interface |
Cài đặt support interface — chi tiết nhỏ nhưng quyết định chất lượng bề mặt
Support interface (hay support roof/floor) là lớp chuyển tiếp giữa support và mô hình. Đây là thông số mà phần lớn người in 3D để mặc định mà không điều chỉnh — và đó chính là lý do bề mặt dưới overhang luôn thô ráp.
Trong OrcaSlicer hay Cura, bạn cần bật Support Interface và thiết lập:
- Số lớp interface: 2–3 lớp là đủ. Quá nhiều lớp tốn nhựa mà không cải thiện thêm.
- Khoảng cách Z (Z distance): Thông số này quyết định khe hở giữa support và mô hình. Với PLA, đặt bằng đúng 1 lớp in (ví dụ
0.2mmnếu layer height là 0.2mm). Với PETG dính hơn, tăng lên 1.5–2 lớp in (0.3–0.4mm). - Pattern interface: Dạng Grid cho mặt phẳng, dạng Concentric cho bề mặt cong.
- Support density: 15–20% là tiêu chuẩn. Tăng lên 25–30% chỉ khi vùng overhang rất rộng hoặc in chi tiết nặng.
Một ví dụ thực tế: khách hàng gửi file vỏ hộp nhựa có nhiều lỗ thông gió hình chữ nhật ở mặt bên. Nếu để support auto, slicer tạo support cho mỗi thanh ngang của lỗ thông gió — tốn thêm 40% nhựa và mất 2 giờ hậu xử lý gỡ từng thanh support nhỏ. Giải pháp: xoay hộp sao cho các lỗ thông gió nằm dọc thay vì ngang, hoàn toàn loại bỏ support cho khu vực này.
Bốn mẹo tiết kiệm nhựa support mà không giảm chất lượng in
Nhựa dùng cho support là nhựa bỏ đi sau khi in xong. Mỗi đơn hàng in tại GN3D, kỹ sư luôn tối ưu support để giảm lượng nhựa phế — vừa hạ chi phí cho khách, vừa giảm thời gian in.
Mẹo 1 — Dùng tree support thay linear khi có thể. Như đã phân tích, tree support tiết kiệm 30–50% nhựa. Đặc biệt hiệu quả với mô hình có nhiều vùng overhang phân tán ở các vị trí khác nhau.
Mẹo 2 — Giảm support density xuống 10–15%. Nhiều người để mặc định 20% nhưng với PLA và các mô hình không quá nặng, 10–15% đã đủ chịu lực. Riêng PETG nên giữ 15% trở lên vì nặng hơn.
Mẹo 3 — Tăng khoảng cách X/Y giữa support và mô hình. Thông số Support X/Y Distance trong slicer quyết định khe hở ngang giữa support và thành mô hình. Tăng từ mặc định 0.7mm lên 1.0–1.2mm giúp support dễ gỡ hơn và giảm tiếp xúc không cần thiết.
Mẹo 4 — Dùng Support Blocker trên slicer. Đây là công cụ cho phép bạn đặt các khối chặn trên mô hình, vùng nào bị khối chặn phủ sẽ không tạo support. Rất hữu ích khi bạn biết chắc một số vùng overhang nhỏ không cần đỡ nhưng slicer vẫn tự động tạo.
Thực tế sản xuất tại GN3D: Với đơn hàng batch 20 vỏ hộp thiết bị điện tử, việc tối ưu support từ linear sang tree kết hợp support blocker đã giảm tổng lượng nhựa từ 3.2kg xuống còn 2.1kg — tiết kiệm hơn 1kg nhựa PETG, tương đương giảm khoảng 30% chi phí vật liệu cho khách.
Khi nào nên nhờ chuyên gia cài đặt support thay vì tự làm?
Nếu bạn in mô hình đơn giản như hộp, vỏ case, đế giữ — tự cài đặt support trên slicer hoàn toàn khả thi. Nhưng có những trường hợp phức tạp mà việc tối ưu support đòi hỏi kinh nghiệm thực chiến:
- Mô hình có nhiều vùng overhang chồng chéo (ví dụ: chi tiết cơ khí có lỗ bên trong cavity).
- In batch số lượng lớn — sai support ở 1 mẫu nhân lên thành lãng phí cả lô hàng.
- Chi tiết cần bề mặt dưới overhang mịn (ví dụ: vỏ sản phẩm trưng bày) đòi hỏi tinh chỉnh interface và Z distance chính xác.
- In bằng nhựa khó như ABS hoặc PA (Nylon) — support PETG hoặc PVA hòa tan trong nước là giải pháp chuyên sâu.
Nếu bạn cần dịch vụ in 3D kỹ thuật FDM với support được tối ưu cho từng đơn hàng cụ thể, dung sai đạt ±0.1mm và giao hàng trong 24–48h, đội kỹ sư kỹ thuật sẵn sàng xử lý — từ việc chọn kiểu support, tinh chỉnh thông số cho đến hậu xử lý gỡ support sạch sẽ.
Câu hỏi thường gặp về support in 3D
Dưới đây là một số câu hỏi thường gặp về chủ đề này cùng với giải đáp chi tiết từ kỹ sư kỹ thuật.
Support in 3D có tái sử dụng nhựa được không?
Nhựa support sau khi gỡ không thể tái sử dụng trực tiếp cho lần in tiếp theo. Bạn cần máy nghiền nhựa và máy kéo sợi filament chuyên dụng để tái chế — chi phí đầu tư lớn và chất lượng sợi tái chế thường không ổn định. Cách hiệu quả nhất vẫn là tối ưu cài đặt để giảm lượng support ngay từ đầu.
Tree support có hoạt động tốt trên mọi phần mềm slicer không?
Tree support hoạt động tốt trên OrcaSlicer, Cura (từ phiên bản 4.8 trở lên) và PrusaSlicer (từ phiên bản 2.6). Mỗi slicer có cách triển khai hơi khác nhau — OrcaSlicer hiện tại cho kết quả tree support nhanh và ổn định nhất, đặc biệt khi kết hợp với máy Bambu Lab.
In PETG có nên dùng support không?
Nhựa PETG dính rất chặt vào support, gỡ khó và dễ kéo theo lớp bề mặt mô hình. Nếu bắt buộc dùng support với PETG, hãy tăng Z distance lên 0.3–0.4mm, giảm support density xuống 10–15% và bật support interface. Hoặc tốt hơn, xoay mô hình để giảm tối đa vùng overhang.
Khoảng cách Z distance bao nhiêu là chuẩn cho PLA?
Với nhựa PLA và layer height 0.2mm, Z distance chuẩn là 0.2mm (bằng 1 lớp in). Nếu dùng layer height 0.12mm, Z distance tương ứng là 0.12mm. Nguyên tắc: Z distance = 1× layer height cho PLA, 1.5–2× layer height cho PETG.
Có cách nào in hoàn toàn không cần support không?
Có — bằng cách thiết kế mô hình theo nguyên tắc DfAM (Design for Additive Manufacturing). Các kỹ thuật bao gồm: bo tròn thay góc vuông, chia mô hình thành nhiều phần lắp ghép, thêm chamfer 45° ở các vùng overhang, và sử dụng hình dạng tự đỡ (self-supporting) như hình vòm thay vì mặt phẳng treo ngang.
