Trong chế tạo mẫu bằng công nghệ in 3D LCD và SLA, việc mô hình hoàn thành quá trình phơi sáng trên bàn in mới chỉ đi được một nửa chặng đường. Để chi tiết đạt được độ cứng, độ bền cơ học tối đa và không bị rạn nứt hay giòn bể theo thời gian, quy trình xử lý hậu kỳ in resin đóng vai trò quyết định. Kỹ thuật này đòi hỏi kỹ thuật viên phải hiểu rõ sự kết hợp giữa các thông số thời gian rửa, thời gian sấy UV và kiểm soát nhiệt độ buồng sấy một cách chuẩn xác.
Xử lý hậu kỳ in resin là quy trình làm sạch resin thừa (Washing) và hoàn thiện polyme hóa bằng tia cực tím (Curing) giúp vật liệu đạt độ cứng, độ bền cơ học tối đa và ngăn ngừa hiện tượng rạn nứt hoặc giòn gãy của mô hình.
| Bước hậu xử lý | Mục tiêu kỹ thuật | Dung môi / Thiết bị | Thông số kiểm soát | Lỗi thường gặp nếu làm sai |
|---|---|---|---|---|
| Washing (Rửa) | Loại bỏ hoàn toàn lớp nhựa lỏng chưa đóng rắn bám trên bề mặt. | Cồn IPA (≥90%) hoặc Ethanol / Máy rửa siêu âm, trạm rửa từ tính. | Thời gian: 2–5 phút (tối đa 10 phút). | Nhựa bị trương nở, rạn nứt bề mặt, bám phấn trắng. |
| Drying (Sấy khô) | Làm bay hơi hoàn toàn dung môi rửa trước khi sấy UV. | Quạt gió, khí nén hoặc sấy nhiệt nhẹ (35–40°C). | Thời gian: 10–15 phút cho đến khi bề mặt khô ráo hoàn toàn. | Nứt cục bộ, đốm trắng mờ sau khi sấy UV. |
| Curing (Sấy UV) | Kích hoạt liên kết chéo polyme hóa, đạt cơ tính thiết kế. | Đèn UV LED (bước sóng 385–405nm) / Buồng sấy UV có gia nhiệt. | Nhựa thường: 2–5 phút (không nhiệt). Nhựa kỹ thuật: 10–30 phút (50–60°C). | Mô hình bị giòn bể, ngả vàng (over-curing) hoặc dính tay (under-curing). |
Tại sao xử lý hậu kỳ in resin không chuẩn lại làm mô hình nứt vỡ?
Công nghệ in 3D resin sử dụng chùm tia cực tím (UV hoặc laser) để kích hoạt chất khơi mào phản ứng (photoinitiator), tạo ra các gốc tự do làm đông đặc monomer và oligomer lỏng thành polyme rắn theo từng lớp. Tuy nhiên, sau khi quá trình in kết thúc, các liên kết chéo polyme trong mô hình mới chỉ hoàn thành từ 50% đến 80%. Trạng thái này được gọi là “green state” (trạng thái thô). Trong lòng chi tiết in lúc này vẫn còn lẫn các monomer chưa phản ứng hoàn toàn, làm cho vật liệu có độ cứng thấp, dễ biến dạng và bề mặt dính nhớt do lớp resin thừa bao phủ.
Nếu quy trình xử lý hậu kỳ in resin không được thực hiện đúng cách, cấu trúc polyme sẽ bị phá hủy. Cụ thể, việc ngâm mô hình trong dung môi rửa như cồn Isopropyl Alcohol (IPA) quá lâu sẽ kích thích quá trình thẩm thấu ngược. Các phân tử dung môi chui vào các lỗ rỗng trong cấu trúc polyme thô, phá vỡ liên kết yếu giữa các chuỗi polyme và làm trương nở cục bộ. Khi dung môi bay hơi, ứng suất kéo xuất hiện làm bề mặt co ngót không đồng đều, tạo ra các vết nứt chân chim siêu vi.
Ngược lại, nếu bỏ qua bước sấy UV gia nhiệt hoặc sấy quá thời gian (over-curing), mạng lưới liên kết polyme sẽ bị biến tính. Dưới tác động liên tục của bức xạ UV cường độ cao, các liên kết cộng hóa trị Carbon-Carbon vững chắc trong mạch chính polyme bị cắt đứt. Cấu trúc mạng liên kết chéo bị đẩy lên quá mức giới hạn, làm triệt tiêu hoàn toàn khả năng đàn hồi và phân tán lực của vật liệu. Kết quả là sản phẩm trở nên giòn như thủy tinh, rất dễ nứt vỡ hoặc sứt mẻ khi chịu lực siết ốc ren cơ khí hoặc va đập nhẹ.
Kỹ thuật Washing: Rửa sạch nhựa dư thừa không gây biến tính vật liệu
Làm sạch bề mặt chi tiết in resin đòi hỏi sự cẩn trọng cao độ để loại bỏ lớp resin lỏng bám dính mà không làm tổn hại đến các chi tiết hình học sắc nét.
Dung môi rửa và các loại máy rửa siêu âm chuyên dụng
Dung môi phổ biến và hiệu quả nhất để tẩy rửa nhựa in resin là cồn Isopropyl Alcohol (IPA) có nồng độ tối thiểu 90%, khuyến nghị sử dụng cồn 99.7%. Cồn IPA hoạt động theo cơ chế hòa tan nhanh các monomer tự do và nhựa lỏng chưa phản ứng mà không phá hủy các cấu trúc polyme đã đóng rắn. Ngoài IPA, kỹ thuật viên có thể sử dụng cồn Ethanol hoặc các chất tẩy rửa chuyên dụng ít mùi hơn, tuy nhiên thời gian và hiệu quả làm sạch sẽ có sự khác biệt rõ rệt.

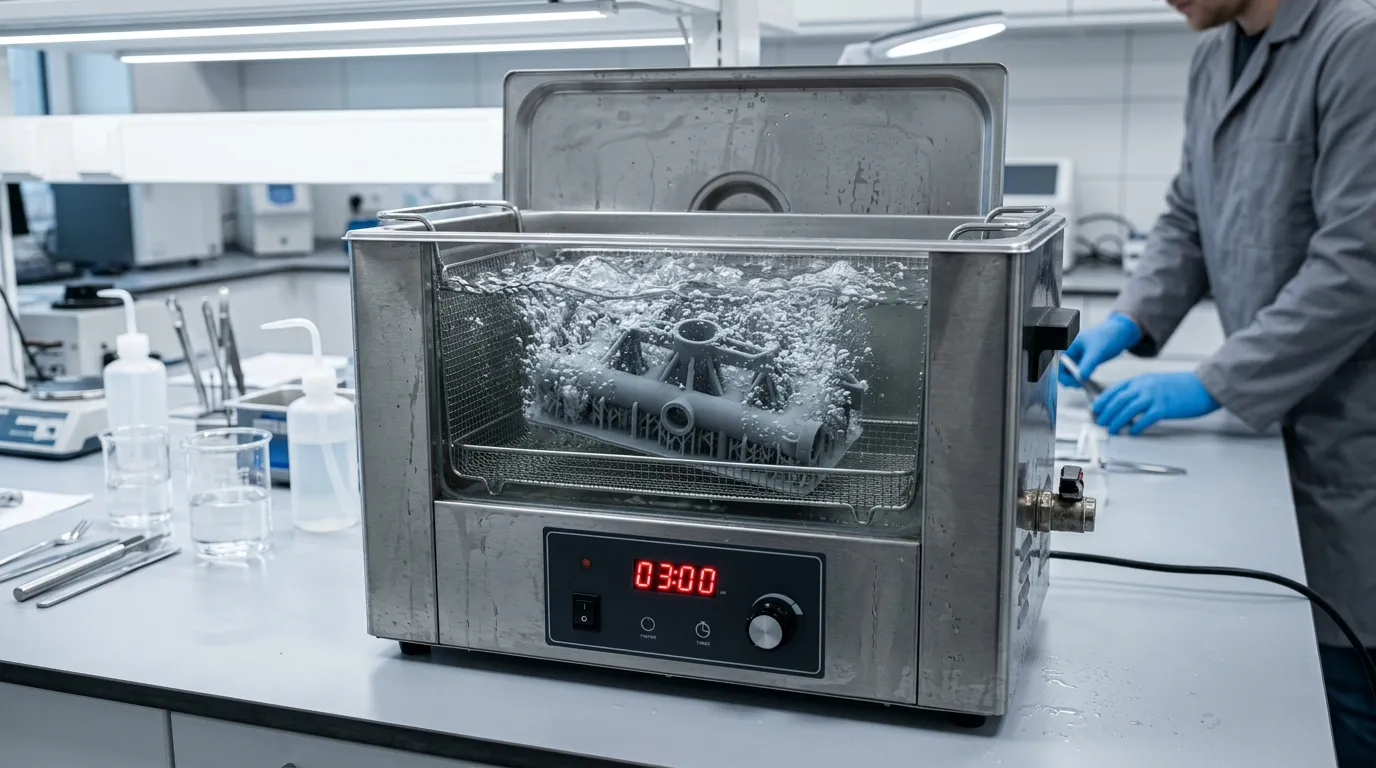

Đối với các mô hình có nhiều khe kẽ hẹp hoặc lỗ rỗng sâu, việc rửa bằng tay bằng cách lắc nhẹ trong xô cồn thường không thể làm sạch hoàn toàn nhựa thừa. Trong sản xuất công nghiệp, máy rửa siêu âm hoặc trạm rửa từ tính (magnetic wash station) là thiết bị bắt buộc. Máy rửa siêu âm sử dụng đầu phát sóng siêu âm để tạo ra hàng triệu bong bóng chân không siêu nhỏ trong dung dịch cồn. Khi các bong bóng này vỡ ra, lực va đập siêu vi (cavitation effect) sẽ bóc tách hoàn toàn lớp nhựa thừa ở những vị trí sâu nhất như ren ốc hay rãnh trượt của chi tiết.
Kiểm soát thời gian ngâm IPA để tránh biến tính nhựa

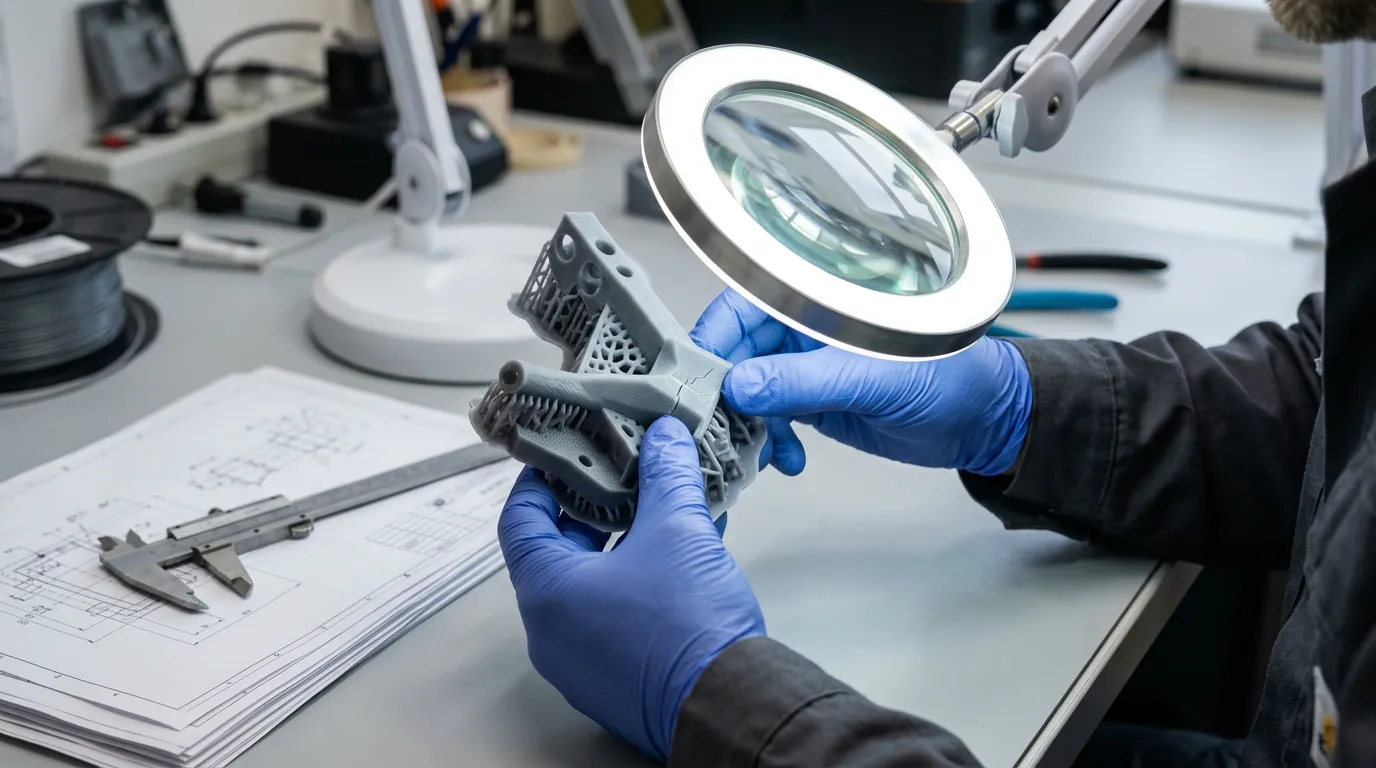

Dù cồn IPA là dung môi rửa tối ưu, việc ngâm chi tiết quá lâu trong cồn lại là tác nhân gây giòn nứt hàng đầu. Khi chi tiết ở trạng thái “green state”, cấu trúc polyme chưa khít hoàn toàn, tạo điều kiện cho cồn IPA dễ dàng xâm nhập theo cơ chế khuếch tán Fickian. Nếu thời gian ngâm vượt quá 10 phút, lượng cồn tích tụ trong vách chi tiết sẽ làm trương nở nhựa, giảm liên kết cơ học giữa các lớp in.
Để tránh hiện tượng biến tính nhựa, thời gian ngâm rửa lý tưởng đối với các loại nhựa standard (nhựa tiêu chuẩn) là từ 2–3 phút. Đối với các loại nhựa kỹ thuật có độ nhớt cao hoặc nhựa Tough chịu lực, thời gian rửa tối đa không nên vượt quá 5 phút. Khi sử dụng máy rửa siêu âm, do lực cơ học tác động mạnh, thời gian rửa có thể rút ngắn xuống còn 1.5–2 phút để bảo vệ bề mặt mô hình tốt nhất.
Quy trình sấy khô hoàn toàn trước khi curing UV
Sau khi kết thúc quá trình rửa, trên bề mặt chi tiết vẫn bám một lượng cồn IPA hòa tan nhựa lỏng. Nếu kỹ thuật viên đưa chi tiết ướt này vào buồng sấy UV ngay lập tức, tia UV sẽ phản ứng với lượng nhựa lơ lửng trong cồn, tạo ra các kết tủa trắng đục bám chặt vào bề mặt chi tiết (gọi là lỗi bám phấn trắng). Lớp phấn này làm mất đi tính thẩm mỹ của sản phẩm và rất khó chà nhám.
Quy trình chuẩn kỹ thuật là sử dụng súng thổi khí nén áp lực nhẹ để thổi sạch toàn bộ cồn dư kẹt trong các lỗ ren, góc khuất. Sau đó, đặt chi tiết ở nơi thoáng mát từ 10–15 phút để cồn IPA bay hơi hoàn toàn, hoặc sử dụng tủ sấy gió nhẹ ở nhiệt độ 35–40°C trong 5 phút. Khi bề mặt chi tiết khô ráo hoàn toàn và có độ nhám nhẹ đồng đều, đó mới là thời điểm thích hợp để chuyển sang bước sấy UV.
Kỹ thuật Curing: Công thức tối ưu hóa thời gian và nhiệt độ sấy UV
Sấy UV (curing) là công đoạn hoàn thiện phản ứng polyme hóa, giúp các chuỗi polyme liên kết chéo chặt chẽ với nhau để đạt được cơ tính tối đa theo thiết kế của nhà sản xuất.
Lựa chọn bước sóng và cường độ tia UV phù hợp
Hầu hết các loại nhựa resin sử dụng cho công nghệ LCD, DLP và SLA hiện nay hoạt động tối ưu dưới bước sóng ánh sáng cực tím 405nm hoặc 385nm. Thiết bị sấy UV chuyên dụng cần tích hợp hệ thống đèn LED UV phân bổ đều xung quanh buồng sấy kết hợp bàn xoay tự động. Sự phân bổ nguồn sáng đồng đều giúp tránh được hiện tượng co ngót không đều, gây cong vênh chi tiết.
Cường độ tia UV (đo bằng mW/cm²) cần được duy trì ở mức ổn định. Cường độ quá yếu sẽ khiến thời gian sấy kéo dài và không thể xuyên sâu vào lõi chi tiết dày. Trái lại, cường độ sáng quá mạnh sẽ sinh nhiệt cục bộ đột ngột trên bề mặt, làm đứt gãy cấu trúc polyme bề mặt trước khi lõi bên trong kịp đóng rắn.
Bảng thông số thời gian và nhiệt độ sấy UV cho từng nhóm nhựa
Quá trình sấy UV cần được tùy chỉnh linh hoạt dựa trên đặc tính hóa học của từng loại resin. Việc sấy kết hợp nhiệt độ (thermal curing) giúp đẩy nhanh tốc độ dịch chuyển của các gốc tự do chưa phản ứng, từ đó nâng cao tỷ lệ chuyển đổi hóa học mà không cần kéo dài thời gian chiếu tia UV.
Dưới đây là bảng thông số kỹ thuật sấy UV tiêu chuẩn cho từng nhóm nhựa được áp dụng nghiêm ngặt tại xưởng gia công:
| Nhóm nhựa resin | Thời gian sấy UV | Nhiệt độ buồng sấy | Đặc tính cơ học hướng tới |
|---|---|---|---|
| Resin Standard / Nhựa tiêu chuẩn | 2–5 phút | Không gia nhiệt (25°C) | Đạt độ cứng bề mặt, giữ nguyên màu sắc, tránh ngả vàng. |
| Resin ABS-like / Nhựa Tough | 10–15 phút | 50°C | Tối ưu hóa độ dẻo dai, khả năng chịu lực uốn và mô-men xoắn. |
| Resin chịu nhiệt cao (High Temp) | 20–30 phút | 60–80°C | Đạt nhiệt độ kính hóa cao nhất, chịu nhiệt liên tục mà không biến dạng. |
| Resin nha khoa (Dental / Biocompatible) | 10–20 phút | 60°C | Triệt tiêu hoàn toàn monomer tự do, đạt độ an toàn sinh học tối đa. |
Đối với các chi tiết có độ dày thành lớn (>5mm), kỹ thuật viên nên kéo dài thời gian sấy thêm 20% đến 30% kết hợp với việc gia nhiệt buồng sấy ở mức 50°C. Nhiệt độ ấm sẽ giúp làm mềm tạm thời cấu trúc polyme thô, giúp tia UV dễ dàng thâm nhập sâu vào các lớp nhựa bên trong để hoàn tất liên kết chéo.
Case Study thực tế tại GN3D: Hiệu chuẩn thời gian sấy UV cho vỏ hộp nhựa Tough Resin
Tại xưởng in 3D GN3D, chúng tôi đã thực hiện một dự án gia công sản xuất hàng loạt 50 bộ vỏ bảo vệ cho cảm biến nhiệt độ công nghiệp hoạt động trong môi trường nhà máy rung lắc mạnh. Yêu cầu kỹ thuật từ phía khách hàng là vỏ bảo vệ phải chịu được lực siết ốc ren cơ khí với mô-men xoắn tối thiểu 1.5 Nm mà không bị rạn nứt hay giòn gãy ở các chốt lắp ghép. Chi tiết vỏ hộp có kích thước 85×60×45mm, chiều dày thành vách đồng đều 3.0mm, được chế tạo bằng nhựa Tough Resin màu xám trên máy in LCD công nghiệp có độ phân giải 4K và kích thước pixel 35μm.
Để xác định quy trình hậu xử lý tối ưu, chúng tôi đã tiến hành in thử nghiệm trước một số mẫu và chia thành ba nhóm thử nghiệm với các thông số washing và curing khác nhau:
- Nhóm thử nghiệm A (Thời gian rửa cồn dài và sấy UV nguội):
Chi tiết in được ngâm rửa trong máy khuấy từ chứa cồn IPA 90% trong thời gian lên tới 15 phút. Sau khi để khô tự nhiên trong không khí, chi tiết được đưa vào buồng sấy UV 405nm ở nhiệt độ phòng (25°C) và sấy liên tục trong 30 phút. Kết quả ngoại quan cho thấy bề mặt vỏ hộp xuất hiện một số vết loang trắng mờ và hơi ngả sang màu vàng nhẹ. Khi thực hiện thử nghiệm lực siết ốc ren kim loại trực tiếp, 100% sản phẩm nhóm A bị nứt toác ở khu vực chốt giữ ren ngay khi lực siết cơ khí chỉ đạt mức 0.8 Nm. Phân tích dưới kính hiển vi cho thấy cồn IPA ngấm quá lâu đã làm suy yếu liên kết giữa các lớp in resin.
- Nhóm thử nghiệm B (Rửa nhanh tiêu chuẩn và sấy UV nguội):
Chi tiết được rửa siêu âm bằng cồn IPA 99.7% trong thời gian 3 phút, sau đó xịt khô bằng khí nén và để khô ráo hoàn toàn trong 15 phút. Tiếp theo, chi tiết được sấy UV ở nhiệt độ phòng (25°C) trong vòng 30 phút. Bề mặt chi tiết sạch sẽ, không bám bột trắng, tuy nhiên lòng trong các lỗ ren chốt vẫn còn cảm giác dính nhẹ khi chạm tay vào. Khi tiến hành kiểm tra mô-men xoắn, vỏ hộp chịu được lực siết tối đa 1.2 Nm trước khi xuất hiện vết rạn dọc theo lỗ chốt ren. Kết quả này vẫn chưa đạt tiêu chuẩn kỹ thuật 1.5 Nm yêu cầu.
- Nhóm thử nghiệm C (Quy trình chuẩn GN3D – Rửa nhanh và sấy nhiệt UV):
Chi tiết được rửa siêu âm với cồn IPA 99.7% trong 3 phút, làm khô bằng khí nén và sấy gió nhẹ 10 phút. Sau đó, sản phẩm được đưa vào buồng sấy UV kiểm soát nhiệt độ ở mức 50°C trong thời gian đúng 15 phút. Kết quả bề mặt chi tiết khô ráo hoàn toàn, có màu xám sáng đồng đều. Khi thực hiện thử nghiệm siết ốc ren, 100% vỏ bảo vệ nhóm C chịu được mô-men xoắn 1.5 Nm mà không có bất kỳ dấu hiệu rạn nứt nào. Tiếp tục tăng lực siết thử nghiệm, chi tiết chỉ bắt đầu nứt nhẹ ở mức mô-men xoắn cơ học lên tới 2.2 Nm.
Nhờ kết quả thử nghiệm thực tế này, xưởng GN3D đã áp dụng quy trình của Nhóm C cho toàn bộ đơn hàng 50 bộ vỏ cảm biến, bàn giao sản phẩm đạt tiêu chuẩn kỹ thuật cho đối tác.
Các lỗi thường gặp khi xử lý hậu kỳ in resin và cách khắc phục
Việc mắc sai sót trong quá trình hậu xử lý thường dẫn đến các khiếm khuyết ngoại quan và suy giảm nghiêm trọng độ bền cơ học của chi tiết resin.
Lỗi bám phấn trắng trên bề mặt sau khi sấy UV
Lớp bột trắng bám chặt trên chi tiết thường hình thành do cồn rửa IPA chưa bay hơi hết đã bị chiếu tia UV, hoặc do cồn rửa đã bão hòa nhựa resin lỏng. Khi cồn bốc hơi nhanh dưới tác động nhiệt của đèn sấy, lượng resin tự do tan trong cồn bị đóng rắn ngay trên bề mặt tạo ra một lớp phấn mịn đục màu.
- Biện pháp khắc phục: Kiểm tra định kỳ và thay thế cồn rửa mới khi cồn bắt đầu chuyển màu đục hoặc nhớt. Luôn đảm bảo bề mặt chi tiết khô ráo hoàn toàn trước khi đưa vào buồng sấy UV.
Lỗi chi tiết bị giòn và dễ gãy (Over-curing)
Sấy UV quá lâu so với khuyến nghị làm các phân tử polyme liên kết chéo quá mức, làm mất đi tính đàn hồi tối thiểu của vật liệu nhựa in. Điều này khiến cấu trúc nhựa dễ bị gãy vụn khi gặp phải các lực chấn động hoặc rung lắc mạnh trong quá trình vận hành thực tế.
- Biện pháp khắc phục: Tuân thủ chính xác thời gian sấy UV khuyến cáo. Sử dụng thiết bị sấy có hẹn giờ tự động ngắt nguồn sáng để kiểm soát chặt chẽ chu kỳ curing.
Lỗi rò rỉ resin lỏng và nứt mô hình rỗng
Đối với các mô hình in rỗng (hollow) nhằm tiết kiệm vật liệu, nếu thiết kế thiếu các lỗ thoát nhựa (drain holes), lượng nhựa resin lỏng chưa đóng rắn sẽ bị giam giữ hoàn toàn bên trong lõi. Lượng nhựa này tự hấp thụ tia cực tím từ môi trường xung quanh, tăng nhiệt độ cục bộ và tạo áp suất khí nén bên trong, dẫn đến hiện tượng mô hình tự nứt toác và rò rỉ chất lỏng hóa chất sau vài tuần hoàn thiện.
- Biện pháp khắc phục: Luôn thiết kế tối thiểu 2 lỗ thoát nhựa ở các vị trí khuất của mô hình. Dùng xi-lanh bơm cồn IPA trực tiếp vào khoang rỗng bên trong để súc rửa sạch nhựa lỏng thừa trước khi sấy UV.
Những câu hỏi thường gặp về xử lý hậu kỳ in resin
Để hỗ trợ kỹ thuật viên kiểm soát tốt chất lượng thành phẩm, Chuyên gia kỹ thuật đã tổng hợp và giải đáp các câu hỏi kỹ thuật thường gặp nhất dưới đây.
Nên sử dụng cồn IPA nồng độ bao nhiêu để rửa mô hình in resin?
Để đạt hiệu quả hòa tan nhựa thừa tốt nhất, bạn nên sử dụng cồn IPA có nồng độ từ 90% trở lên, tối ưu nhất là cồn IPA 99.7%. Việc dùng cồn có nồng độ thấp (như cồn y tế 70%) sẽ làm giảm khả năng hòa tan nhựa, khiến bề mặt chi tiết bị nhớt, đòi hỏi thời gian rửa lâu hơn và dễ gây trương nở nhựa.
Có thể sấy UV mô hình in resin bằng ánh nắng mặt trời không?
Bạn hoàn toàn có thể tận dụng ánh nắng mặt trời vì ánh nắng tự nhiên chứa dải tia UV cực rộng. Tuy nhiên, phương pháp này không được khuyến khích cho các chi tiết kỹ thuật hoặc sản xuất hàng loạt. Cường độ tia UV từ ánh nắng mặt trời biến động liên tục theo thời tiết và không thể kiểm soát được nhiệt độ sấy, dễ dẫn đến tình trạng chi tiết bị cong vênh không đều hoặc over-curing ở một phía.
Tại sao mô hình in resin rỗng bị nứt sau vài tuần dù đã sấy UV kỹ?
Hiện tượng này xảy ra do nhựa lỏng vẫn còn kẹt bên trong lõi rỗng và bề mặt bên trong chưa được sấy UV. Tia UV thông thường từ buồng sấy không thể xuyên qua lớp vách nhựa dày để vào bên trong. Lượng nhựa lỏng bị giam giữ sẽ tiếp tục phản ứng chậm, co ngót và tạo áp suất lớn phá hủy cấu trúc vách nhựa từ bên trong sau một thời gian sử dụng.
Làm thế nào để biết mô hình resin đã sấy đủ độ chín?
Mô hình resin được sấy đủ độ chín sẽ có bề mặt khô ráo hoàn toàn, không có cảm giác dính tay khi chạm vào, màu sắc đồng nhất và không có mùi nhựa nồng nặc. Khi gõ nhẹ hai chi tiết sấy chuẩn vào nhau, âm thanh phát ra sẽ có độ vang, đanh rõ rệt thay vì tiếng trầm đục của mô hình chưa sấy đủ.
Kết luận và khuyến nghị kỹ thuật
Dù GN3D Studio chuyên in 3D FDM — không phải SLA hay resin đại trà. Chúng tôi tập trung 100% vào FDM để đạt kết quả tốt nhất cho từng loại vật liệu. Tuy nhiên, để đáp ứng nhu cầu nghiên cứu và ứng dụng đa dạng của khách hàng, đội ngũ kỹ thuật của chúng tôi vẫn liên tục tiến hành thực nghiệm trên nhiều hệ vật liệu khác nhau nhằm đưa ra những khuyến nghị kỹ thuật chuẩn xác.
Đối với các chi tiết FDM kỹ thuật tại GN3D, chúng tôi kiểm soát dung sai ±0.1mm — đủ chuẩn cho chi tiết kỹ thuật, khớp ghép và prototype cơ khí. Nhờ sự chuẩn xác trong việc thiết kế thông số và am hiểu đặc tính polyme, các sản phẩm bàn giao luôn đạt sự đồng đều cao.
Khi có nhu cầu gia công các sản phẩm nhựa kỹ thuật chất lượng cao, bạn có thể tìm hiểu thêm về dịch vụ in 3D resin SLA/LCD hoặc liên hệ kỹ sư của chúng tôi để nhận báo giá ngay cho dự án của mình.
