Under-extrusion và Tắc Đầu Phun: Hướng Dẫn Thông Vòi Phun Và Cân Bằng Lưu Lượng

Khi vận hành hệ thống máy in 3D FDM, việc sản phẩm in xong bị xốp, giòn, xuất hiện các kẽ hở giữa các đường in hoặc đầu in dừng ra nhựa hoàn toàn là những sự cố cơ học rất phổ biến. Hiện tượng này không chỉ ảnh hưởng trực tiếp đến tính thẩm mỹ mà còn làm suy giảm nghiêm trọng độ bền cơ lý, phá vỡ dung sai ±0.1mm của các chi tiết lắp ghép kỹ thuật. Đây chính là biểu hiện đặc trưng của lỗi under-extrusion (thiếu nhựa) và tình trạng tắc nghẽn ở vòi phun.

Tắc đầu phun máy in 3d và under-extrusion (thiếu nhựa) là hiện tượng cơ cấu đùn đầu in không cung cấp đủ lưu lượng nhựa cần thiết qua nozzle theo thiết lập của slicer. Sự cố này làm rỗng ruột sản phẩm, xốp bề mặt hoặc khiến quá trình in thất bại hoàn toàn.

Là đơn vị hoạt động chuyên sâu, GN3D Studio chuyên in 3D FDM — không phải SLA hay resin đại trà. Chúng tôi tập trung 100% vào FDM để đạt kết quả tốt nhất cho từng loại vật liệu. Do đó, việc nghiên cứu các hiện tượng tắc nghẽn vòi phun và thiếu nhựa dưới góc độ kỹ thuật thực chiến luôn được đội ngũ kỹ sư của chúng tôi thực hiện bài bản. Để giải quyết dứt điểm vấn đề, việc đầu tiên cần làm là chẩn đoán đúng các dấu hiệu ngoại quan và hành vi cơ học của thiết bị.

Dấu hiệu nhận biết lỗi under-extrusion và tắc đầu phun máy in 3d

Để phân biệt chính xác giữa hiện tượng thiếu nhựa hệ thống và tình trạng tắc nghẽn vật lý hoàn toàn tại vòi phun, kỹ thuật viên cần quan sát kỹ bề mặt sản phẩm in và lắng nghe các phản hồi từ hệ thống truyền động cơ khí.

Khoảng hở giữa các đường in và bề mặt xốp

Dấu hiệu dễ nhận thấy nhất của lỗi under-extrusion là sự xuất hiện của các khoảng trống nhỏ giữa các đường chạy dao (wall lines) liền kề ở lớp vỏ ngoài hoặc giữa các đường in điền đầy (infill). Thay vì kết dính chặt chẽ thành một khối nhựa đặc, các đường in bị co hẹp đường kính, tạo ra một cấu trúc dạng lưới xốp. Khi cầm sản phẩm trên tay, bạn sẽ thấy nó nhẹ hơn bình thường và rất dễ gãy khi chịu lực uốn nhẹ. Trong nhiều trường hợp, thành vách bên ngoài sản phẩm có thể bóc ra từng mảng như những sợi chỉ rời rạc.

Tiếng động cạch cạch từ bộ đùn nhựa

Trong quá trình in, nếu bạn nghe thấy tiếng “cạch… cạch…” đều đặn phát ra từ cụm đầu in, đó là tín hiệu động cơ bước đang bị trượt bước (extruder skipping). Hiện tượng này xảy ra khi bánh răng tải nhựa cố gắng đẩy nhựa vào hotend nhưng gặp phải lực cản rất lớn từ phía đầu phun (do đầu phun bị tắc hoặc nhựa chưa kịp nóng chảy). Trục động cơ không thể quay tiếp và bị giật ngược lại, tạo ra âm thanh va đập kim loại đặc trưng. Nếu không xử lý kịp thời, bánh răng sẽ liên tục mài sát lên bề mặt nhựa in, tạo ra một vết lõm hình khuyên trên nhựa in khiến nhựa không thể di chuyển lên hoặc xuống được nữa.

Đầu phun hoàn toàn không ra nhựa hoặc ra sợi cực mảnh

Khi xảy ra tình trạng tắc đầu phun máy in 3d hoàn toàn, máy in vẫn tiếp tục chạy các trục X, Y, Z theo chương trình nhưng không có bất kỳ lượng nhựa nào được phun ra ngoài. Đầu phun di chuyển “chạy không” trên bàn in. Ở mức độ nhẹ hơn (tắc đầu phun một phần), nhựa vẫn đùn ra nhưng dòng nhựa bị xoắn cong ngược lên sát đầu phun thay vì chảy thẳng xuống theo trọng lực. Dòng nhựa đùn ra có đường kính nhỏ hơn nhiều so với kích thước thực tế của lỗ đầu phun (ví dụ chỉ đạt 0.15mm trên đầu phun 0.4mm), kèm theo bề mặt sợi nhựa sần sùi, loang lổ.

Nguyên nhân hàng đầu gây tắc đầu phun máy in 3d và thiếu nhựa

Hiểu rõ bản chất vật lý của quá trình nóng chảy và đẩy nhựa là chìa khóa để chẩn đoán nguyên nhân. Sự cố này thường bắt nguồn từ sự kết hợp giữa lỗi tích tụ cơ học và việc thiết lập sai lệch các thông số trên phần mềm slicer.

Tích tụ cặn carbon và bụi bẩn trong vòi phun

Đây là nguyên nhân phổ biến nhất khi vận hành máy in 3D FDM liên tục. Nhựa in khi bị giữ ở nhiệt độ cao trong buồng nung quá lâu sẽ dần bị phân hủy nhiệt, tạo thành các cặn carbon đen, cứng bám chặt vào thành trong của đầu phun. Hiện tượng này đặc biệt nghiêm trọng khi bạn chuyển đổi giữa các loại vật liệu có nhiệt độ nóng chảy khác nhau mà không làm sạch kỹ. Ví dụ, sau khi in nhựa ABS ở nhiệt độ 250°C, bạn lắp nhựa PLA vào và hạ nhiệt xuống 200°C để in. Lượng nhựa ABS dư thừa còn sót lại trong đầu phun không thể nóng chảy hoàn toàn ở mức nhiệt 200°C của PLA. Chúng sẽ đóng vai trò như các hạt dị vật rắn cản trở dòng chảy nhựa PLA mới, gây tắc nghẽn tức thì. Ngoài ra, bụi bặm bám trên cuộn nhựa để lâu ngày ngoài không khí cũng theo đường dẫn đi vào đầu phun và tích tụ lại ở vòi phun có đường kính nhỏ.

Hiện tượng co nhiệt ngược dòng (heat creep) trong họng dẫn nhựa

Quá trình đùn nhựa tiêu chuẩn đòi hỏi một ranh giới nhiệt độ rõ ràng giữa “vùng nóng” (melt zone – nơi nhựa nóng chảy hoàn toàn) và “vùng lạnh” (cold zone – nơi nhựa phải giữ ở trạng thái rắn để đóng vai trò như một pít-tông đẩy phần nhựa bên dưới). Hiện tượng co nhiệt ngược dòng (heat creep) xảy ra khi nhiệt lượng từ buồng nung truyền ngược lên phía trên họng dẫn nhựa (heatbreak) và bộ tản nhiệt (heatsink). Sự cố này thường do quạt tản nhiệt hotend bị suy giảm công suất, bám bụi bẩn hoặc do keo tản nhiệt giữa heatbreak và heatsink bị khô. Khi vùng lạnh bị quá nhiệt, nhựa in sẽ bị làm mềm và phình to ra trước khi chạm tới đầu phun. Sợi nhựa mềm này không còn đủ độ cứng để làm pít-tông nữa mà sẽ bị kẹt chặt vào thành ống PTFE hoặc thành heatbreak, gây tắc nghẽn toàn bộ hệ thống đùn.

Sai lệch thông số đường kính đầu phun và lưu lượng nhựa

Trong phần mềm slicer, nếu thông số đường kính đầu phun (Nozzle Diameter) bị khai báo sai (ví dụ máy lắp đầu phun 0.4mm nhưng thiết lập trong slicer là 0.6mm), phần mềm sẽ tính toán lượng nhựa đùn ra vượt quá khả năng chịu tải của buồng nung. Tương tự, nếu hệ số lưu lượng nhựa (Flow Rate hay Extrusion Multiplier) bị đặt quá thấp (dưới mức 0.9 đối với nhựa PLA hoặc nhựa PETG), máy in sẽ không đẩy đủ lượng nhựa cần thiết để điền đầy các đường in. Ngược lại, nếu Flow Rate đặt quá cao kết hợp với tốc độ in quá nhanh, áp suất ngược trong buồng nung tăng lên đột ngột cũng có thể làm trượt bánh răng tải nhựa và gây tắc đầu phun máy in 3d cục bộ.

Bánh răng bộ đùn bị mòn hoặc lỏng lò xo ép nhựa

Hệ thống đùn gián tiếp (Bowden) hay đùn trực tiếp (Direct Drive) đều dựa vào ma sát cơ học giữa bánh răng kim loại và nhựa in. Sau hàng trăm giờ hoạt động, các răng của bánh răng tải nhựa sẽ bị mòn hoặc bám đầy các vụn nhựa nhỏ, làm mất đi độ bám. Đồng thời, lực ép từ lò xo của cần đẩy nhựa (extruder arm) nếu bị lỏng sẽ không đủ ép nhựa sát vào bánh răng. Khi gặp phải một lực cản nhỏ từ đầu phun, bánh răng sẽ quay không tải trên bề mặt nhựa in mà không thể tạo ra lực đẩy xuống, dẫn đến lỗi under-extrusion rõ rệt trên sản phẩm.

Quy trình thông tắc đầu phun máy in 3d chuẩn kỹ thuật

Khi xác định máy in bị tắc đầu phun, bạn không nên dùng lực mạnh để cố đẩy nhựa qua vì dễ làm cong trục X hoặc hỏng cụm hotend. Dưới đây là quy trình xử lý ba bước từ đơn giản đến phức tạp đang được áp dụng tại xưởng gia công.

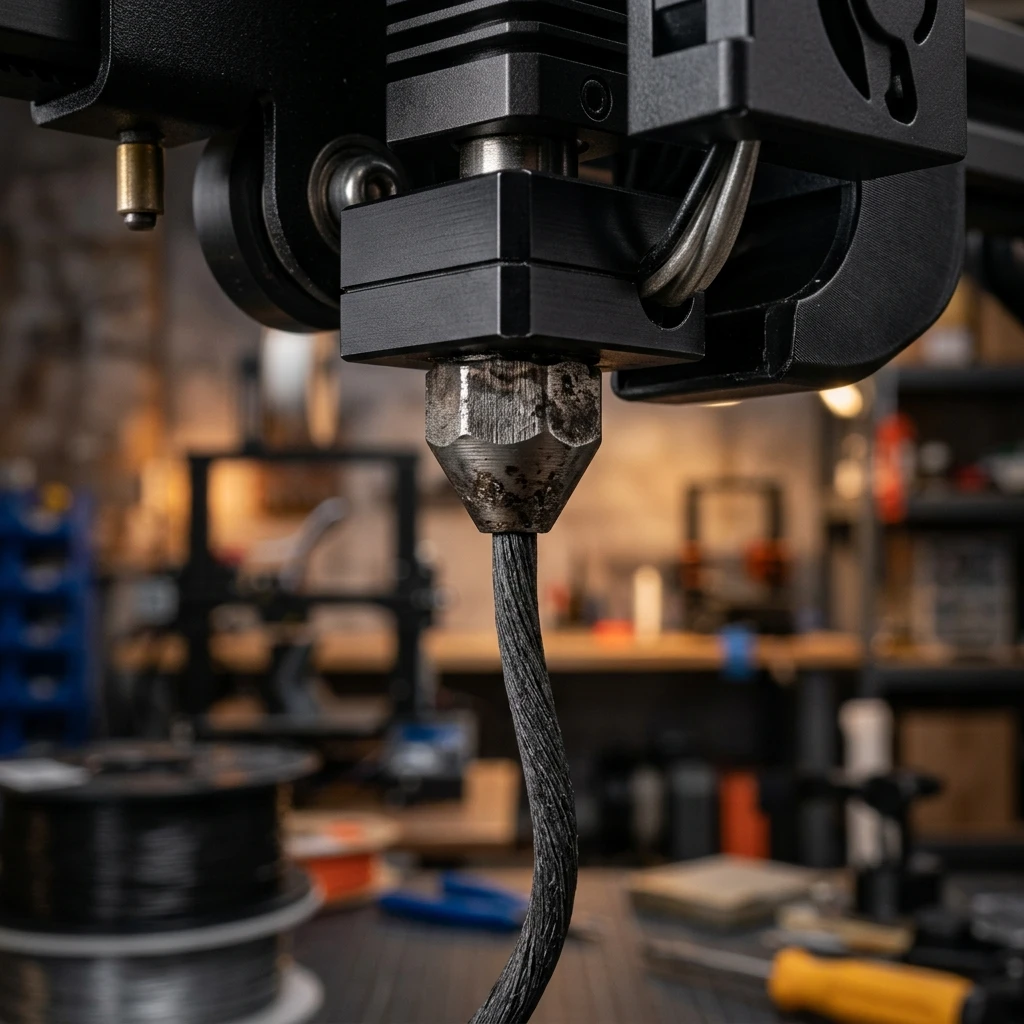

Phương pháp đẩy nhựa nguội (Cold Pull)

Cold Pull (hay Atomic Pull) là giải pháp hiệu quả nhất để lôi toàn bộ cặn nhựa cháy và bụi bẩn ra khỏi buồng nung mà không cần tháo rời đầu phun. Phương pháp này hoạt động dựa trên nguyên lý kéo nhựa ra ở trạng thái bán rắn để nó bám dính và lôi theo các tạp chất bẩn bám trong vòi phun.

• Bước 1: Gia nhiệt đầu phun lên nhiệt độ nóng chảy của loại nhựa đang bị kẹt (khoảng 220°C đối với nhựa PLA hoặc 250°C đối với nhựa PETG, ABS).
• Bước 2: Dùng tay nhấn trực tiếp nhựa in vào đầu phun cho đến khi nhựa đùn nhẹ ra khỏi vòi phun (nếu đầu phun chưa bị tắc hoàn toàn). Nếu có thể, hãy sử dụng nhựa PA (Nylon) chuyên dụng vì vật liệu này có độ bền kéo rất cao, không bị đứt đoạn khi kéo nguội.
• Bước 3: Tắt bộ gia nhiệt và để đầu phun nguội dần xuống khoảng 90°C (nếu dùng nhựa PLA) hoặc 130°C (nếu dùng nhựa Nylon). Ở mức nhiệt này, nhựa ở trạng thái bán rắn (dẻo như cao su nhưng vẫn định hình cứng).
• Bước 4: Dùng tay kéo mạnh sợi nhựa ngược lên theo phương thẳng đứng bằng một lực dứt khoát. Nếu thực hiện đúng kỹ thuật, bạn sẽ rút ra được một đoạn nhựa in có phần đầu mang hình dạng rỗng khớp với cấu trúc bên trong của buồng nung đầu phun.
• Bước 5: Kiểm tra phần đầu nhựa rút ra. Nếu thấy có cặn bẩn màu đen hoặc các hạt bụi bám ở đầu vòi phun, hãy cắt bỏ đoạn nhựa bẩn đó và lặp lại quy trình từ 2 đến 3 lần cho đến khi đầu nhựa rút ra hoàn toàn sạch sẽ và trong suốt.

Sử dụng kim thông và gia nhiệt vòi phun

Với các trường hợp tắc nghẽn cơ học nhẹ ở ngay lỗ ra của vòi phun, sử dụng kim thông chuyên dụng là cách xử lý nhanh chóng. Kim thông thường làm bằng thép không gỉ đàn hồi, có đường kính từ 0.3mm đến 0.35mm để luồn vừa vào lỗ đầu phun 0.4mm.

• Bước 1: Gia nhiệt đầu phun lên mức nhiệt độ in tiêu chuẩn của nhựa đang dùng (ví dụ 210°C cho PLA). Mức nhiệt này giúp nhựa bọc quanh dị vật hóa lỏng hoàn toàn.
• Bước 2: Sử dụng nhíp kẹp kim thông, cẩn thận đút kim từ dưới bàn in hướng lên trên, thẳng vào lỗ vòi phun. Lưu ý giữ tay vuông góc để tránh làm xước hoặc méo lỗ đồng của đầu phun.
• Bước 3: Đẩy kim lên sâu khoảng 15–20mm vào trong buồng nung, xoay nhẹ kim để đánh tan các cục cặn carbon bám ở thành trong vòi phun.
• Bước 4: Rút kim ra và ngay lập tức sử dụng bảng điều khiển trên máy in (hoặc dùng tay) ép đùn một đoạn nhựa dài khoảng 50mm chảy ra ngoài. Dòng nhựa nóng chảy sẽ cuốn theo các mảnh vụn carbon vừa bị kim đánh tan ra ngoài. Lặp lại thao tác nếu thấy nhựa ra vẫn chưa thẳng dòng.

Tháo rời cụm đầu in và khò nhiệt vệ sinh

Nếu hai phương pháp trên vẫn không giải quyết được (thường do nhựa bị cháy kết tinh cứng ngắc hoặc nghẽn nhiệt heat creep nặng bên trong họng heatbreak), bạn bắt buộc phải tháo rời cụm hotend để vệ sinh thủ công.

• Bước 1: Gia nhiệt đầu phun lên khoảng 230°C để làm mềm nhựa bám ở ren kết nối. Dùng hai mỏ lết (một chiếc giữ chặt khối gia nhiệt – heater block, một chiếc vặn đầu phun) để tháo đầu phun ra. Tuyệt đối không tháo đầu phun khi nguội vì lực vặn lớn sẽ làm gãy họng nhiệt heatbreak mỏng manh hoặc làm trét ren nhôm của khối gia nhiệt.
• Bước 2: Tháo rời họng heatbreak và ống dẫn nhựa PTFE ra khỏi khối tản nhiệt.
• Bước 3: Sử dụng mỏ khò gas mini để khò nhiệt trực tiếp vào đầu phun kim loại và heatbreak. Nhựa kẹt bên trong sẽ bị đốt cháy hoàn toàn thành tro.
• Bước 4: Dùng một sợi dây thép mảnh hoặc mũi khoan chuyên dụng cỡ nhỏ để làm sạch muội than bên trong đầu phun. Sau đó, ngâm đầu phun vào dung dịch Acetone (nếu kẹt nhựa ABS) hoặc Ethyl Acetate để hòa tan nốt các liên kết nhựa còn sót lại. Ráp lại cụm đầu phun khi đã nguội hoàn toàn và nhớ siết chặt lại đầu phun một lần nữa khi hotend đạt nhiệt độ 240°C để tránh rò rỉ nhựa ở khe ren.

Hướng dẫn cân bằng lưu lượng và tối ưu hóa thông số trên slicer

Thông tắc vòi phun chỉ giải quyết được phần ngọn của vấn đề. Để ngăn ngừa lỗi under-extrusion quay trở lại, bạn cần phải calibrate đồng bộ các thông số liên quan đến lưu lượng nhựa và tốc độ vận hành trên slicer như OrcaSlicer hay Bambu Studio.

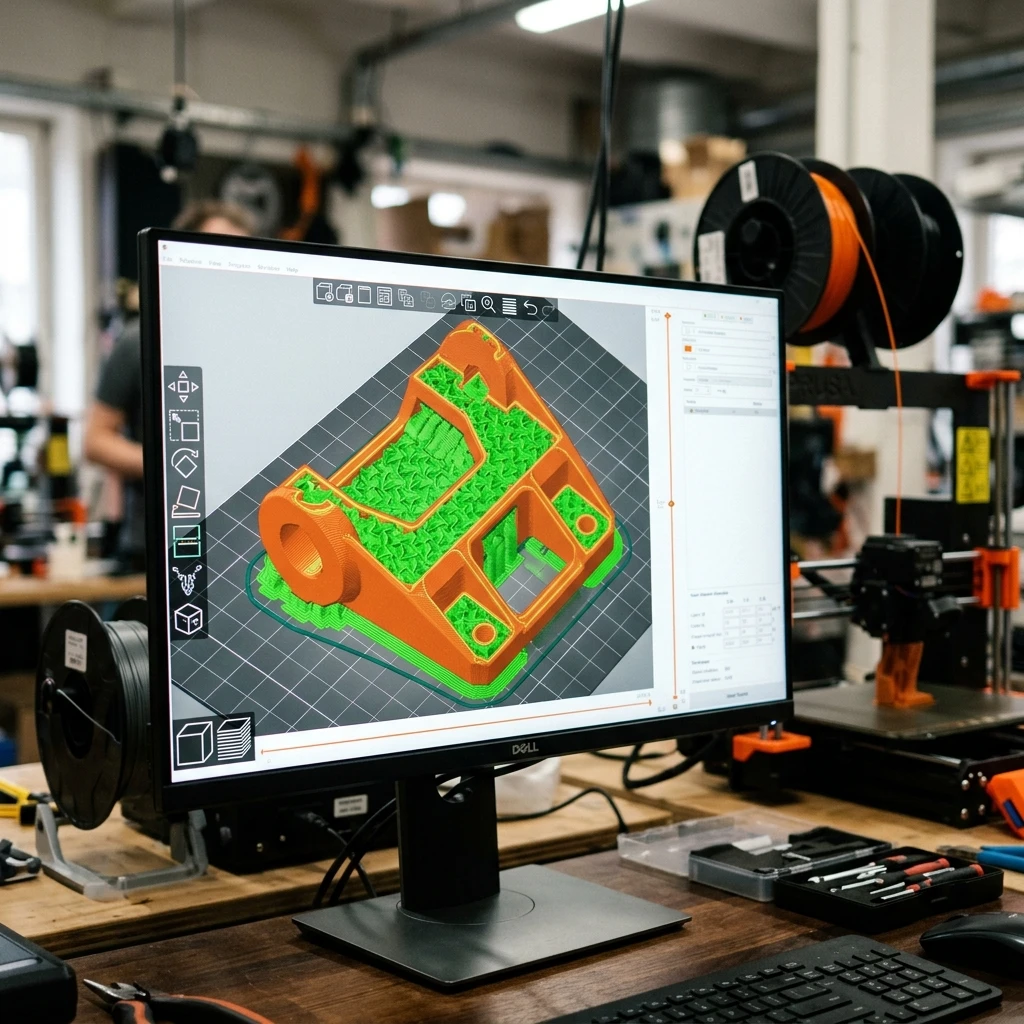

Cân chỉnh dòng chảy nhựa (Flow Rate Calibration)

Hệ số dòng chảy (Flow Rate hoặc Extrusion Multiplier) quyết định lượng nhựa mà động cơ đùn sẽ đẩy ra cho mỗi milimet đường in. Mỗi cuộn nhựa in (ngay cả cùng loại PLA từ các nhà sản xuất khác nhau) đều có mật độ và đường kính thực tế sai lệch đôi chút. Do đó, calibrate Flow Rate là bước bắt buộc để giữ vững dung sai ±0.1mm — đủ chuẩn cho chi tiết kỹ thuật, khớp ghép và prototype cơ khí.

Tại xưởng gia công, danh mục vật liệu: PLA, PETG, ABS, TPU (nhựa dẻo), PA/Nylon — mỗi loại có profile in riêng được GN3D tinh chỉnh để tối ưu kết quả dòng chảy và hạn chế tối đa lỗi thiếu nhựa. Quy trình calibrate chuẩn trên OrcaSlicer gồm hai bước (Pass 1 và Pass 2):

• Pass 1: Slicer sẽ tạo ra 9 tấm mẫu thử với các mức thay đổi Flow Rate từ -10% đến +5%. Kỹ thuật viên sẽ sờ bề mặt của các tấm mẫu này. Chọn tấm có bề mặt phẳng mịn nhất, không bị ráp tay (thừa nhựa) và không bị khe hở (thiếu nhựa).
• Pass 2: Sử dụng hệ số Flow Rate mới từ Pass 1 làm gốc, slicer tiếp tục tạo ra các mẫu thử mịn hơn với mức thay đổi từ -4% đến +2%. Đo độ dày thành vách bằng thước cặp panme và so sánh với độ dày thiết lập trong slicer (ví dụ đường in rộng 0.42mm).
• Công thức tinh chỉnh: Flow Rate Mới = Flow Rate Cũ × (Độ dày thiết lập / Độ dày thực tế đo được). Thông số Flow Rate chuẩn thông thường dao động từ 0.93 đến 0.96 đối với nhựa PLA, và từ 0.95 đến 1.02 đối với nhựa PETG hoặc nhựa ABS.

Tối ưu hóa khoảng cách và tốc độ rút nhựa (Retraction)

Rút nhựa (Retraction) là quá trình động cơ kéo ngược nhựa in lại một khoảng ngắn khi đầu phun di chuyển qua vùng không in để tránh hiện tượng kéo sợi (stringing). Tuy nhiên, nếu khoảng cách rút nhựa (Retraction Distance) bị đặt quá dài, phần nhựa nóng chảy sẽ bị kéo sâu lên tận vùng lạnh của heatbreak. Tại đây, nhựa nguội đi, đông đặc lại và bám chặt vào thành ống dẫn, gây tắc nghẽn nghẽn nhiệt cục bộ.

• Đối với cơ cấu đùn trực tiếp (Direct Drive): Retraction Distance chỉ nên thiết lập ở mức 0.5mm đến 1.2mm, với tốc độ rút từ 35mm/s đến 45mm/s.
• Đối với hệ thống đùn gián tiếp (Bowden Extruder): Do khoảng trễ cơ học của ống dẫn PTFE dài, khoảng cách rút cần lớn hơn, dao động từ 3.0mm đến 6.0mm, tốc độ rút từ 40mm/s đến 55mm/s. Tuyệt đối không đặt khoảng rút vượt quá 7.0mm trên hệ thống Bowden vì nguy cơ gây tắc đầu phun máy in 3d do heat creep là rất cao.

Đồng bộ tốc độ in và nhiệt độ đầu phun (Max Volumetric Speed)

Một nguyên nhân gây lỗi under-extrusion âm thầm mà nhiều người bỏ qua là vượt quá giới hạn nung chảy của hotend (Max Volumetric Speed). Đầu phun chỉ có thể làm nóng chảy một lượng nhựa nhất định trong một giây (tính bằng mm³/s). Nếu bạn tăng tốc độ in quá cao mà không nâng nhiệt độ đầu phun tương ứng, nhựa đi qua buồng nung quá nhanh và chưa kịp hóa lỏng hoàn toàn, tạo ra áp lực lớn làm bánh răng đùn bị trượt.

Lưu lượng thể tích thực tế được tính bằng công thức:

Lưu lượng thể tích (mm³/s) = Chiều cao lớp in (mm) × Chiều rộng đường in (mm) × Tốc độ in (mm/s).

Ví dụ: Bạn in lớp in cao 0.2mm, chiều rộng đường in 0.45mm, ở tốc độ in 150mm/s.

Lưu lượng cần thiết là: 0.2 × 0.45 × 150 = 13.5 mm³/s.

Nếu đầu phun thông thường (như E3D V6) chỉ có giới hạn Max Volumetric Speed là 11.0 mm³/s, máy in chắc chắn sẽ bị lỗi under-extrusion ở các phân đoạn in thẳng dài (khi máy đạt tốc độ tối đa). Tại xưởng gia công, chúng tôi luôn kiểm tra giới hạn dòng chảy của từng loại nhựa in và nhập thông số Max Volumetric Speed tương ứng vào cài đặt Filament trên slicer (ví dụ: PLA là 15 mm³/s, Nylon là 8 mm³/s). Slicer sẽ tự động giới hạn tốc độ in tối đa ở các biên dạng lớn để bảo vệ dòng chảy luôn ổn định.

Case study thực tế khắc phục lỗi tắc đầu phun máy in 3D tại xưởng

Vào tháng 04 năm 2026, xưởng in 3D GN3D tại số 142 Liên Khu 5-6, Bình Tân, TP.HCM nhận được một đơn hàng rush order (đơn hàng gấp) sản xuất 150 bánh răng truyền động cơ khí cho dây chuyền đóng gói thực phẩm của một đối tác tại Bình Dương. Yêu cầu kỹ thuật đòi hỏi tính chịu tải cơ học cao: sản phẩm phải chế tạo bằng vật liệu nhựa PA (Nylon) chịu lực, có kích thước bao thiết kế là 80×80×20mm, và dung sai kích thước bắt buộc đạt ±0.1mm để lắp khít với trục láp kim loại.

Khi tiến hành in thử nghiệm lô 10 sản phẩm đầu tiên trên dàn máy in FDM công nghiệp chạy Direct Drive với tốc độ in thiết lập 120mm/s và nhiệt độ đầu phun 265°C, sự cố đã xảy ra. Sau khoảng 3 tiếng in (khoảng 60% chiều cao sản phẩm), máy in bắt đầu phát ra tiếng kêu “cạch cạch” liên tục từ cơ cấu đùn. Đầu phun hoàn toàn ngừng ra nhựa. Các lớp in cuối cùng bị xốp rỗng như xơ mướp và dễ dàng dùng tay bóp nát. Quá trình in thử nghiệm thất bại hoàn toàn.

Đội ngũ kỹ sư kỹ thuật đã nhanh chóng cô lập nguyên nhân theo quy trình chẩn đoán chuẩn:

1. Chẩn đoán tạp chất trong vòi phun: Chiếc máy in này trước đó được dùng để gia công nhựa composite carbon (PETG-CF). Do nhiệt độ in của Nylon rất cao (265°C), lượng nhựa PETG-CF cũ còn sót lại trong buồng nung đã bị quá nhiệt, cháy xém thành các hạt carbon cứng cản trở dòng chảy của Nylon. Chúng tôi đã tiến hành 3 chu kỳ Cold Pull bằng nhựa Nylon chuyên dụng ở mức nhiệt 130°C. Kết quả kéo ra các đầu nhựa mang nhiều chấm đen của cặn PETG-CF cháy.
2. Đo đạc giới hạn nung chảy thực tế: Đầu phun lắp trên máy là đầu phun thép tôi cứng (hardened steel nozzle) để chống mài mòn khi in sợi carbon. Tuy nhiên, thép tôi có độ dẫn nhiệt kém hơn đồng thau rất nhiều. Ở tốc độ in 120mm/s với chiều cao lớp in 0.2mm và chiều rộng đường in 0.45mm, lưu lượng nhựa thực tế yêu cầu là 0.2 × 0.45 × 120 = 10.8 mm³/s. Đối với đầu phun thép tôi ở nhiệt độ 265°C, giới hạn dòng chảy tối đa thực tế đo được chỉ đạt 8.5 mm³/s. Sự chênh lệch này tạo ra áp suất ngược rất lớn trong buồng nung, đẩy nhựa nóng chảy trào ngược lên họng heatbreak gây ra lỗi nghẽn nhiệt heat creep và làm kẹt cứng đoạn nhựa.

Biện pháp xử lý triệt để đã được áp dụng:

• Chúng tôi nâng nhiệt độ in Nylon lên 270°C để bù lại lượng nhiệt thất thoát do độ dẫn nhiệt kém của thép tôi.
• Thiết lập lại thông số Max Volumetric Speed trong slicer OrcaSlicer giới hạn ở mức 8.0 mm³/s. Lúc này, phần mềm tự động tính toán giới hạn tốc độ in thực tế ở các đoạn thẳng dài xuống còn khoảng 88mm/s, đảm bảo lưu lượng nhựa ra luôn nằm trong ngưỡng an toàn của đầu phun.
• Cài đặt lại khoảng cách rút nhựa (Retraction Distance) từ 1.2mm xuống 0.8mm để hạn chế tối đa việc kéo Nylon nóng chảy lên vùng lạnh.
• Thực hiện sấy nhựa PA (Nylon) liên tục ở nhiệt độ 80°C trong 8 giờ trước khi in để loại bỏ hoàn toàn hơi ẩm vốn là tác nhân làm tăng áp suất buồng nung.

Kết quả sau khi tối ưu hóa thông số: Lô hàng 150 bánh răng cơ khí đã được in liên tục trong 36 giờ mà không gặp bất kỳ lỗi tắc đầu phun máy in 3d hay under-extrusion nào. Độ bám dính giữa các lớp in rất tốt, bề mặt bánh răng láng mịn. Khi tiến hành đo kiểm bằng thước cặp panme kỹ thuật số, dung sai kích thước của toàn bộ lô hàng đạt mức dao động từ +0.03mm đến +0.07mm, nằm hoàn toàn trong giới hạn sai số cho phép ±0.1mm của khách hàng. Đơn hàng được bàn giao đúng hẹn trong 48h và nhận được sự đánh giá rất cao về năng lực xử lý kỹ thuật của GN3D Studio.

Các câu hỏi thường gặp về lỗi đùn nhựa và tắc đầu phun máy in 3d

Dưới đây là tổng hợp giải đáp từ các chuyên gia kỹ thuật tại xưởng gia công cho những thắc mắc phổ biến của khách hàng và kỹ thuật viên khi vận hành máy in 3D FDM:

Bao lâu nên vệ sinh đầu phun máy in 3D một lần?

Tần suất vệ sinh đầu phun phụ thuộc vào cường độ hoạt động và loại nhựa bạn sử dụng. Nếu bạn chỉ in nhựa PLA tiêu chuẩn, việc chạy Cold Pull hoặc thông kim chỉ cần thực hiện định kỳ sau mỗi 100 đến 150 giờ in hoặc khi chuyển sang cuộn nhựa mới. Tuy nhiên, nếu bạn thường xuyên in các loại nhựa kỹ thuật chứa sợi gia cường như PETG-CF, PA-CF (sợi carbon) hoặc nhựa dẻo TPU, bạn nên làm sạch đầu phun sau mỗi dự án hoặc sau khoảng 30 đến 50 giờ in liên tục. Việc vệ sinh chủ động giúp ngăn ngừa cặn carbon tích tụ dày lên, bảo vệ lỗ phun không bị mài mòn lệch tâm và duy trì dung sai in ổn định ở mức ±0.1mm cho sản phẩm.

Tại sao in nhựa dẻo TPU rất hay bị tắc đầu phun và kẹt nhựa?

Nhựa dẻo TPU có độ đàn hồi rất cao và độ cứng cơ học thấp. Khi đi qua cơ cấu đùn, nếu bánh răng tải nhựa tạo ra một lực ép quá mạnh hoặc đường dẫn từ bánh răng đến đầu phun có khoảng trống lớn, đoạn nhựa dẻo TPU mềm sẽ bị uốn cong gập lại và trào ra ngoài bánh răng thay vì đi thẳng xuống hotend. Đây gọi là hiện tượng kẹt nhựa ở bánh răng đùn (extruder jam). Để hạn chế lỗi này, bạn bắt buộc phải sử dụng máy in chạy cơ cấu đùn trực tiếp (Direct Drive) có đường dẫn nhựa cực ngắn và khít, giảm tốc độ in TPU xuống mức 30–50mm/s, tắt hoàn toàn tính năng rút nhựa (Retraction) hoặc giảm khoảng rút xuống dưới 0.5mm, và nới lỏng lò xo ép của cơ cấu đùn để tránh làm biến dạng đoạn nhựa dẻo.

Làm thế nào để phân biệt tắc đầu phun do nghẽn cơ khí và do thông số slicer?

Để chẩn đoán nhanh, bạn hãy nâng cụm đầu in lên cao cách bàn in khoảng 100mm, gia nhiệt đầu phun lên nhiệt độ in tiêu chuẩn (ví dụ 210°C cho PLA). Sau đó, dùng tay bóp cần gạt của cơ cấu đùn và dùng tay đẩy trực tiếp đoạn nhựa in xuống hotend.

• Trường hợp 1 (Nghẽn cơ khí): Nếu bạn dùng lực tay đẩy mạnh nhưng nhựa vẫn không thể ra hoặc chỉ ra một sợi cực kỳ mảnh và bị xoắn cong, thì đầu phun chắc chắn đã bị tắc nghẽn vật lý (do cặn bẩn, dị vật hoặc heat creep). Bạn cần áp dụng phương pháp Cold Pull hoặc thông kim.
• Trường hợp 2 (Lỗi do slicer): Nếu dùng lực tay đẩy nhẹ mà nhựa vẫn tuôn ra thẳng dòng, đều đặn với đúng đường kính đầu phun, nhưng khi in tự động máy lại bị thiếu nhựa (under-extrusion), thì lỗi nằm ở thông số slicer. Bạn cần kiểm tra lại hệ số Flow Rate, tốc độ in quá nhanh vượt quá giới hạn nung chảy của hotend, hoặc khoảng cách rút nhựa (Retraction Distance) quá dài gây nghẽn nhiệt tạm thời trong chu kỳ rút nhựa.

Việc làm chủ quy trình thông vòi phun và cân chỉnh lưu lượng nhựa in không chỉ giúp bảo vệ phần cứng máy in 3D FDM mà còn là điều kiện quyết định để nâng cao tỷ lệ in thành công của sản phẩm. Khi các yếu tố cơ khí và phần mềm được phối hợp đồng bộ, các sự cố đùn nhựa sẽ được giảm thiểu tối đa, giúp tối ưu hóa tiến độ sản xuất cho mọi dự án.
