Kỹ sư thiết kế và thợ máy vận hành khi sản xuất các chi tiết cơ khí lắp ghép thường gặp phải những sai số khó chịu: khớp trục bị kẹt cứng hoặc liên kết ren lỏng lẻo. Một trong những nguyên nhân chính nằm ở cách thiết lập đường chạy dao (Wall Ordering) trên phần mềm slicer. Để đạt được dung sai in 3d fdm ở mức lý tưởng, việc hiểu rõ và lựa chọn linh hoạt giữa hai chế độ chạy dao Outer/Inner và Inner/Outer đóng vai trò quyết định, giúp giảm đáng kể thời gian thử nghiệm và hao phí nhựa tại xưởng gia công.

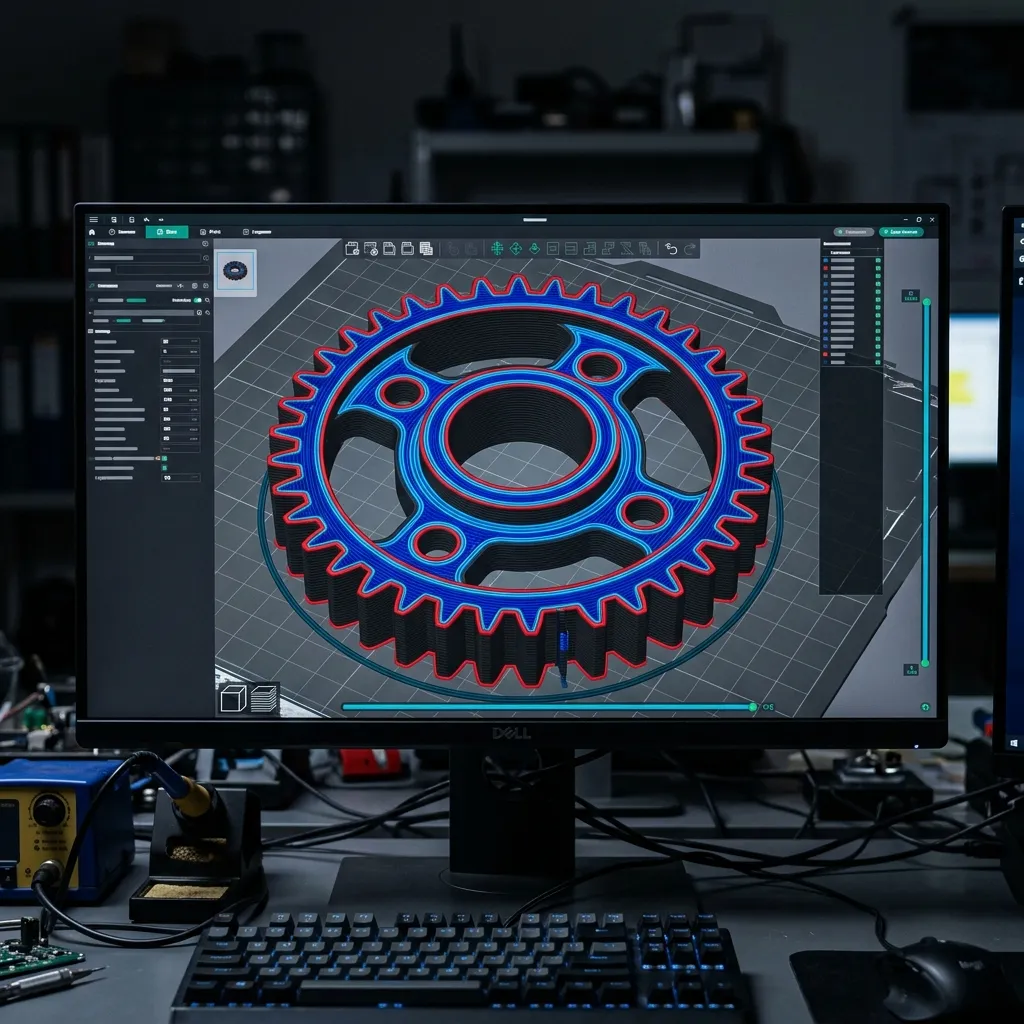

Đường chạy dao (Wall Ordering) xác định thứ tự đắp các đường perimeters (thành vách) vây quanh chi tiết trong mỗi lớp in FDM. Cấu hình thứ tự này tác động trực tiếp lên hướng giãn nở nhiệt của nhựa nóng chảy, qua đó quyết định dung sai cơ khí và chất lượng ngoại quan bề mặt.
| Tiêu chuẩn kỹ thuật | Chế độ Outer/Inner (Outside-In) | Chế độ Inner/Outer (Inside-Out) |
|---|---|---|
| Thứ tự di chuyển đầu phun | In vách ngoài trước, sau đó in các vách trong | In các vách trong trước, kết thúc bằng vách ngoài |
| Kiểm soát dung sai kích thước | Độ chính xác cao (sai số đường kính chỉ khoảng ±0.02mm) | Sai số lớn hơn (nhựa nóng bị đẩy lấn ra biên dạng ngoài) |
| Độ bám của góc nghiêng (Overhang) | Dễ gặp lỗi chảy xệ hoặc bong tách khi góc > 45° | Rất vững chắc nhờ đường vách ngoài bám vào vách trong |
| Hiện tượng sọc rung (Ghosting) | Dễ hiện rõ các sọc rung ở bề mặt ngoài do gia tốc | Bề mặt láng mịn hơn, che khuyết điểm dòng chảy tốt |
| Ứng dụng thực tế | Chi tiết máy lắp ghép, chốt định vị, bánh răng cơ khí | Mô hình mỹ thuật, tượng trưng bày, cấu trúc phức tạp |
Bản chất vật lý của thứ tự chạy dao (Wall Ordering)
Trong công nghệ in FDM, đường vách (wall lines) được tạo ra bằng cách đùn nhựa nóng chảy qua vòi phun (nozzle) có đường kính danh nghĩa (ví dụ 0.4mm). Phần mềm slicer sẽ tính toán tọa độ di chuyển dựa trên chiều rộng đường in thiết lập (thường là 0.42mm đến 0.45mm để đảm bảo độ nén). Khi cắt file trên slicer, bên cạnh việc cấu hình độ cao lớp in, thứ tự đắp các đường thành vách này sẽ quyết định kích thước hình học thực tế sau khi nhựa nguội.
Khi đầu phun đắp một đường nhựa nóng kế cận một đường nhựa đã đông đặc trước đó, lực nén cơ học và hiện tượng giãn nở nhiệt sẽ xảy ra. Nếu sử dụng chế độ Inner/Outer, các vách trong được in trước và nguội đi tạo thành một khung xương cứng vững. Khi vách ngoài cùng được đắp sau, phần nhựa nóng bị kẹp giữa vòi phun và vách trong đã nguội sẽ bị nén mạnh. Nhựa nóng không thể dịch chuyển vào phía trong nên bắt buộc phải phình ra phía ngoài biên dạng tự do. Kết quả là kích thước ngoài của chi tiết thường bị phình to hơn bản vẽ CAD từ 0.1mm đến 0.25mm.
Ngược lại, với chế độ Outer/Inner, vách ngoài cùng được in trước trực tiếp lên lớp in bên dưới mà không bị giới hạn bởi các đường vách hiện tại ở hai bên. Đầu phun định vị chính xác vị trí vách ngoài theo đúng tọa độ CAD. Khi các vách trong được đắp sau, phần nhựa thừa hay áp lực đùn dư sẽ bị ép dịch chuyển ngược vào trong vùng chứa infill rỗng. Cách chạy dao này giúp kiểm soát kích thước biên ngoài cực tốt, giữ cho thành vách không bị biến dạng phình.
So sánh chi tiết hai chế độ chạy dao phổ biến
Để lựa chọn cấu hình phù hợp trong các dự án in 3D kỹ thuật, kỹ sư cần phân tích sâu các ưu và nhược điểm của từng phương án chạy dao.
Thiết lập Inner/Outer (Inside-Out) và đặc tính kỹ thuật
Inner/Outer là thiết lập mặc định trong hầu hết các phần mềm slicer phổ biến hiện nay như Cura, Bambu Studio và OrcaSlicer. Cấu hình này hướng tới chất lượng bề mặt tổng thể và khả năng xử lý góc nghiêng lớn (overhang).
Khi đầu phun đi từ trong ra ngoài, các đường vách trong đóng vai trò làm giá đỡ cơ học. Đối với các góc nghiêng lớn hơn 45°, vách ngoài cùng khi đắp lên sẽ có khoảng 50% diện tích bám dính vào vách trong đã in trước đó. Điều này ngăn chặn sợi nhựa bị kéo đứt hoặc rơi tự do do trọng lực, giúp hạn chế lỗi xệ nhựa bên dưới các bề mặt dốc nghiêng mà không cần thêm cấu trúc hỗ trợ (support).
Hơn nữa, thiết lập này giúp giấu đi các vết nối lớp in (seam) tốt hơn. Sự thay đổi áp suất bên trong đầu phun khi chuyển đổi từ đường chạy infill sang vách được thực hiện ở các vách trong trước, giúp ổn định lưu lượng nhựa trước khi in vách ngoài cùng. Nhờ vậy, bề mặt ngoài của chi tiết in đạt độ đồng đều cao, hạn chế các đốm nhựa nhỏ (zits) hay các lỗi sọc ngoại quan.
Thiết lập Outer/Inner (Outside-In) và đặc tính kỹ thuật
Outer/Inner là chế độ ưu tiên hàng đầu khi gia công các sản phẩm yêu cầu cao về mặt lắp ghép cơ học. Việc in vách ngoài trước giúp loại bỏ sự tích tụ dung sai do lực nén nhựa sang hai bên.
Thực tế đo đạc tại xưởng cho thấy, một khối lập phương kiểm tra có kích thước thiết kế 20.00×20.00×20.00mm khi in bằng chế độ Inner/Outer thường có kích thước thực tế dao động từ 20.10mm đến 20.15mm. Tuy nhiên, khi chuyển sang chế độ Outer/Inner, kích thước chi tiết đo được chỉ từ 20.01mm đến 20.04mm, tiệm cận rất sát biên độ thiết kế.
Mặc dù có ưu thế vượt trội về kích thước, chế độ này lại gặp hạn chế lớn ở các vùng overhang dốc. Khi vách ngoài được in đầu tiên ở vùng nghiêng dốc, nó sẽ được đắp vào khoảng không trung mà không có vách trong nâng đỡ phía dưới. Trọng lượng của sợi nhựa nóng chưa đông đặc sẽ làm nó trễ xuống, gây mất thẩm mỹ hoặc làm hỏng hoàn toàn biên dạng ngoài.
Các biến số tác động đồng thời đến dung sai thành vách
Để kiểm soát dung sai in 3d fdm dưới ngưỡng ±0.1mm, chỉ thay đổi thứ tự đường chạy dao là chưa đủ. Người vận hành cần phải kết hợp tinh chỉnh các biến số dòng chảy và động học đầu phun.
- Lưu lượng dòng chảy (Flow Rate): Nếu lưu lượng nhựa bị dư thừa (Over-extrusion), dù chọn Outer/Inner thì lượng nhựa thừa vẫn sẽ bị đẩy tràn ra biên ngoài, làm tăng kích thước bao của chi tiết. Việc cân chỉnh Flow Rate chính xác cho từng cuộn nhựa (thông thường dao động từ
95%đến98%đối với PLA và PETG) là bắt buộc. - Bù áp suất đầu phun (Pressure Advance): Tại các góc cua gấp của chi tiết, đầu phun phải giảm tốc độ di chuyển đột ngột nhưng áp suất nhựa trong vòi phun vẫn còn cao. Nếu không có Pressure Advance để chủ động giảm áp sớm, nhựa sẽ đùn dư tại các góc nhọn, tạo thành các nốt lồi làm mất dung sai lắp ghép.
- Hệ số co ngót vật liệu (Material Shrinkage): Mỗi loại nhựa có một mức co rút thể tích khác nhau khi chuyển từ trạng thái nóng chảy sang trạng thái rắn. PLA co ngót rất ít (khoảng
0.2%), trong khi PETG co ngót0.4%đến0.6%, đặc biệt nhựa ABS hay PA (Nylon) có độ co ngót cơ học lên đến1.5%đến2.0%. Khi chế tạo một đồ gá kích thước250×250×150mm, việc bù tỷ lệ co ngót trên CAD phải đi đôi với cấu hình chạy dao thích hợp.
Case Study thực tế tại GN3D Studio: Xử lý khớp xylanh trượt Nylon PA-CF chuẩn dung sai
Một công ty thiết kế máy công nghiệp tại TP.HCM đã đặt hàng GN3D Studio sản xuất một lô mẫu thử nghiệm cụm xylanh và piston trượt đồng trục bằng vật liệu nhựa Nylon pha sợi carbon (PA-CF). Yêu cầu kỹ thuật rất khắt khe: đường kính ngoài của piston là 49.80mm, đường kính trong của xylanh là 50.00mm. Khe hở danh nghĩa chỉ là 0.20mm toàn phần (0.10mm mỗi bên). Cụm chi tiết yêu cầu chuyển động trượt êm ái, không được rơ lắc và tuyệt đối không bị kẹt cứng.
Trong lần thử nghiệm đầu tiên, chúng tôi sử dụng cấu hình mặc định: đường kính vòi phun 0.4mm, độ dày lớp in 0.2mm, tốc độ in 150mm/s, chạy dao theo thứ tự mặc định là Inner/Outer. Kết quả đo thực tế bằng thước kẹp điện tử rất tệ: đường kính piston tăng lên 49.95mm, còn đường kính trong xylanh co rút lại chỉ còn 49.72mm. Lượng khe hở dương 0.20mm bị biến thành khe hở âm -0.23mm khiến piston không thể lọt vào xylanh.
Nhóm kỹ thuật tại xưởng gia công đã thực hiện các bước tối ưu hóa đồng bộ sau để giải quyết triệt để lỗi kích thước này:
- Thay đổi thứ tự chạy dao: Thiết lập lại Wall Ordering thành Outer/Inner trên phần mềm OrcaSlicer để định hình vách ngoài trước.
- Hiệu chuẩn dòng chảy (Flow Calibration): Qua các bước in test hai tầng thành (Double-wall test), chúng tôi hạ hệ số Flow Rate của cuộn PA-CF từ
100%xuống còn97.0%. - Tối ưu Pressure Advance: Tinh chỉnh thông số PA về mức
0.045để triệt tiêu hiện tượng phình nhựa ở các đường cong biên dạng tròn. - Kiểm soát nhiệt độ môi trường: Đặt máy in trong buồng gia nhiệt kín (enclosure) duy trì nhiệt độ buồng ở mức
65°Cnhằm giảm thiểu co ngót nhiệt cục bộ của nhựa PA-CF.
Kết quả ở lần in thứ hai đạt độ chính xác lý tưởng. Đường kính piston đạt đúng 49.81mm (sai số +0.01mm), đường kính trong xylanh đạt 49.91mm (sai số -0.09mm). Khe hở thực tế đo được là 0.10mm, xylanh hoạt động trượt rất trơn tru và kín khít mà không cần qua bất kỳ công đoạn mài dũa hậu xử lý nào.
Thiết lập nâng cao trong phần mềm OrcaSlicer và Bambu Studio
Bên cạnh việc lựa chọn thứ tự chạy dao Outer/Inner cơ bản, các phần mềm cắt lớp thế hệ mới như OrcaSlicer hay Bambu Studio còn cung cấp thêm các công cụ bù trừ sai số rất mạnh mẽ:
- Bù sai số lỗ tròn (X-Y Hole Compensation): Nhựa khi đùn theo đường tròn đồng tâm luôn có xu hướng bị kéo căng về phía tâm do lực căng bề mặt. Tính năng này giúp chủ động mở rộng đường kính các lỗ tròn trên mặt ngang (ví dụ thêm
+0.1mmđến+0.15mm) để sau khi co rút, đường kính lỗ đạt chuẩn CAD mà không cần doa lại lỗ bằng máy khoan. - Bù biên dạng ngoài (X-Y Contour Compensation): Cho phép bù trừ trực tiếp kích thước phủ bì của chi tiết in. Nếu chi tiết in ra luôn bị to hơn
0.05mm, việc thiết lập giá trị-0.025mmở mục này sẽ kéo vách ngoài lùi lại một khoảng tương ứng. - Lựa chọn Wall Generator (Arachne vs Classic): Thuật toán Arachne tự động thay đổi chiều rộng đường đùn nhựa để điền đầy các khe hẹp mà không cần thực hiện các đường chạy dao phụ (gap fill). Đối với các chi tiết có độ dày thành thay đổi liên tục, Arachne giúp duy trì áp suất đầu phun ổn định hơn, từ đó cải thiện tính đồng đều của dung sai biên dạng.
Câu hỏi thường gặp về tối ưu đường chạy dao và dung sai
Dưới đây là các giải đáp chi tiết từ chuyên gia kỹ thuật GN3D Studio đối với các thắc mắc phổ biến về thiết lập đường chạy dao và kiểm soát dung sai.
Khi nào nên ưu tiên chạy dao Outer/Inner?
Nên chọn chế độ Outer/Inner khi in các sản phẩm cơ khí chính xác như khớp trượt, bánh răng, ổ đỡ vòng bi, ren xoắn hoặc các mô hình lắp ráp nhiều thành phần. Lúc này, độ chính xác hình học biên ngoài là ưu tiên số một để đảm bảo khả năng lắp ghép trơn tru.
Có nên sử dụng Outer/Inner cho mô hình nhiều chi tiết nhô ra ngoài (overhang) không?
Không nên. Chế độ Outer/Inner in vách ngoài trước trong không khí nên nếu mô hình có nhiều góc nghiêng dốc trên 45° hoặc các cầu nối (bridges) không có support, phần vách ngoài sẽ bị sệ, xơ sợi hoặc rơi hoàn toàn. Đối với các chi tiết phức tạp có cả phần lắp ghép lẫn góc nghiêng lớn, hãy cân nhắc sử dụng chế độ Inner/Outer/Inner (nếu slicer hỗ trợ) hoặc tăng mật độ cấu trúc nâng đỡ.
Tại sao cùng một file in nhưng nhựa ABS lại sai số lớn hơn nhựa PLA?
Sai số này chủ yếu do độ co ngót nhiệt. Nhựa PLA có nhiệt độ nóng chảy thấp và co ngót rất ít khi nguội. Nhựa ABS yêu cầu nhiệt độ đầu phun lên tới 250°C, nhiệt độ bàn in 100°C và có hệ số co nhiệt lớn. Khi nguội đi trong môi trường nhiệt độ phòng không ổn định, các lớp nhựa ABS co lại không đều gây ra hiện tượng cong vênh và co rút kích thước nghiêm trọng hơn nhiều so với PLA.
Kết luận và giải pháp gia công in 3D FDM chính xác cao
Lựa chọn thứ tự chạy dao Wall Ordering phù hợp là chìa khóa then chốt để giải quyết bài toán sai số hình học trong in 3D FDM. Trong khi Inner/Outer bảo vệ chất lượng bề mặt và xử lý overhang xuất sắc, thì Outer/Inner là vị vua không thể bàn cãi để đạt được dung sai lắp ghép cơ khí hoàn hảo. Việc làm chủ sự kết hợp giữa đường chạy dao, lưu lượng nhựa và bù trừ sai số hình học sẽ giúp chuyển đổi các mô hình in 3D từ dạng trưng bày đơn thuần thành các chi tiết kỹ thuật hoạt động bền bỉ.
