Đối với doanh nghiệp sản xuất phụ trợ và lắp ráp, việc nhập khẩu hoặc đặt gia công các lô chi tiết cơ khí đòi hỏi sự chính xác cơ học và đồng đều giữa các lô hàng. Để giải quyết bài toán kiểm soát chất lượng trong chế tạo đắp lớp, hệ thống tiêu chuẩn iso in 3d được thiết lập như thước đo chuẩn mực kỹ thuật cho các đơn hàng B2B. Việc hiểu rõ cách áp dụng các tiêu chuẩn này giúp kỹ sư thiết kế và bộ phận mua hàng kiểm soát chặt chẽ dung sai lắp ghép, đặc tính cơ lý của vật liệu cũng như quy trình nghiệm thu sản phẩm tại xưởng in.
Tiêu chuẩn ISO in 3D: Là hệ thống quy chuẩn quốc tế đồng nhất (bao gồm chuỗi tiêu chuẩn ISO/ASTM 52900 và ISO 17296) thiết lập các yêu cầu kỹ thuật về định nghĩa công nghệ, kiểm định chất lượng phôi vật liệu, dung sai hình học và phương pháp thử nghiệm cơ lý cho sản phẩm chế tạo đắp lớp.
| Mã tiêu chuẩn | Phạm vi áp dụng | Chỉ số kiểm định chính | Ý nghĩa đối với đơn hàng B2B |
|---|---|---|---|
| ISO/ASTM 52900 | Toàn bộ các công nghệ sản xuất đắp lớp | Định nghĩa thuật ngữ và phân loại nguyên lý | Thống nhất ngôn ngữ kỹ thuật trong hợp đồng |
| ISO 17296-2 | Vật liệu và quy trình chế tạo | Độ ẩm cuộn nhựa, nhiệt độ buồng, chiều cao lớp in | Đảm bảo tính ổn định cơ lý giữa các lô hàng |
| ISO 17296-3 | Kiểm định chất lượng sản phẩm | Dung sai kích thước, độ nhám bề mặt, độ phẳng | Căn cứ pháp lý để nghiệm thu đạt hoặc lỗi |
| ISO/ASTM 52902 | Hiệu chuẩn thiết bị in | Mẫu thử hình học (artifacts), độ lặp lại cơ khí | Đánh giá năng lực máy in trước khi sản xuất |
| ISO/ASTM 52910 | Thiết kế cho in 3D (DFAM) | Độ dày thành vách, góc thoát dốc, kết cấu rỗng | Tối ưu hóa khối lượng và phân bổ lực kéo |
Hệ thống tiêu chuẩn ISO in 3D công nghiệp phổ biến
Hệ thống tiêu chuẩn quốc tế dành cho chế tạo đắp lớp được xây dựng dựa trên sự hợp tác giữa Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) và Ủy ban Tiêu chuẩn kỹ thuật ASTM International (mã ban kỹ thuật F42), thiết lập nên nền tảng pháp lý và kỹ thuật chặt chẽ cho hoạt động sản xuất công nghiệp.
Tiêu chuẩn ISO/ASTM 52900: Định nghĩa và phân loại công nghệ
Bộ tiêu chuẩn này phân loại chế tạo đắp lớp thành 7 nhóm công nghệ nền tảng, bao gồm FDM (Fused Deposition Modeling), SLS (Selective Laser Sintering), SLA (Stereolithography), và SLM/DMLS (Powder Bed Fusion). Việc thống nhất thuật ngữ giúp loại bỏ các hiểu lầm thương mại giữa bên đặt hàng và nhà cung cấp dịch vụ. Tại Việt Nam, khi doanh nghiệp B2B yêu cầu sản xuất theo tiêu chuẩn này, xưởng in 3D GN3D sẽ áp dụng quy trình đồng bộ cấu trúc dữ liệu từ file CAD đến quá trình chuẩn bị phôi.
Tiêu chuẩn ISO 17296-2 và ISO 17296-3: Quy trình và chất lượng bề mặt
Tiêu chuẩn ISO 17296 phần 2 quy định các yêu cầu đối với vật liệu nhựa in và kim loại đầu vào, bao gồm độ ẩm giới hạn và phân bố kích thước hạt bột nhựa. Phần 3 của tiêu chuẩn tập trung vào chất lượng sản phẩm cuối, quy định chi tiết các cấp dung sai kích thước từ cấp độ thô đến cấp độ chính xác cao, cũng như các cấp độ nhám bề mặt (Ra, Rz) có thể chấp nhận được tùy thuộc vào công nghệ in và hướng đặt mẫu in trên bàn in.
Tiêu chuẩn ISO/ASTM 52902: Hiệu chuẩn thiết bị và hình học mẫu thử
Tiêu chuẩn này mô tả các mẫu thử hình học tiêu chuẩn (geometric artifacts) được thiết kế đặc biệt nhằm đánh giá năng lực của máy in 3D. Các mẫu thử này bao gồm các khối trụ tròn, lỗ rỗng, góc nghiêng dốc, và cầu nối nhịp nhằm đo đạc chính xác giới hạn dung sai, độ tròn, độ đồng trục và độ phẳng bề mặt. Các xưởng in 3D công nghiệp sử dụng ISO/ASTM 52902 để định kỳ hiệu chuẩn cơ khí cho hệ thống máy in, đảm bảo tính đồng đều khi gia công hàng loạt.
Tầm quan trọng của kiểm định tiêu chuẩn ISO với doanh nghiệp B2B
Đối với các đơn hàng B2B, việc tích hợp các tiêu chuẩn kỹ thuật quốc tế vào quy trình sản xuất không đơn thuần là thủ tục giấy tờ, mà là yếu tố quyết định hiệu quả kinh tế và độ tin cậy của sản phẩm cuối cùng.
Kiểm soát dung sai lắp ghép cơ khí chặt chẽ
Một chi tiết máy in 3D nếu lệch dung sai vượt mức cho phép sẽ gây kẹt cứng khớp chuyển động hoặc lỏng lẻo trong dây chuyền lắp ráp. Việc áp dụng tiêu chuẩn ISO giúp xác lập một biên độ sai số rõ ràng, ví dụ đối với in 3D FDM kỹ thuật cao là dung sai ±0.1mm cho các kích thước dưới 100mm. Kỹ sư thiết kế dựa vào đây để chủ động thiết lập khoảng hở (clearance) phù hợp trên file STEP trước khi gửi yêu cầu sản xuất.
Đồng nhất đặc tính cơ lý tính bất đẳng hướng
Sản phẩm in 3D luôn có tính chất cơ học bất đẳng hướng (anisotropic), nghĩa là độ bền kéo và khả năng chịu lực uốn dọc theo phương Z (phương xếp lớp) thường thấp hơn phương X và Y (phương song song bàn in). Tiêu chuẩn ISO 17296-2 hướng dẫn cách thử nghiệm độ bền kéo của mẫu in theo các hướng khác nhau. Nhờ đó, doanh nghiệp B2B có thể tính toán chính xác tải trọng làm việc của chi tiết máy mà không lo xảy ra lỗi nứt vỡ dọc theo các liên kết lớp in trong quá trình vận hành liên tục.
Chuẩn hóa quy trình nghiệm thu kỹ thuật và giảm thiểu phế phẩm
Quy trình nghiệm thu rõ ràng giúp doanh nghiệp B2B và xưởng in có chung một bộ quy tắc đánh giá sản phẩm. Các sai lệch ngoại quan như lỗi kéo sợi (stringing), lỗi cong vênh (warping) ở các góc nhọn, hoặc lỗi chân voi (elephant foot) ở lớp in đầu tiên sẽ được phân loại thành các cấp chất lượng bề mặt theo ISO 17296-3. Việc này hạn chế các tranh chấp không đáng có và tối ưu hóa tỷ lệ phế phẩm trong sản xuất hàng loạt.
Quy trình kiểm định chất lượng và dung sai thực tế tại GN3D Studio
Để đạt được các yêu cầu khắt khe về dung sai và độ bền theo chuẩn ISO, xưởng in 3D GN3D áp dụng quy trình kiểm soát chất lượng khép kín từ khâu tiếp nhận bản vẽ cho đến khi bàn giao sản phẩm. Quy trình sản xuất đắp lớp tại GN3D tuân thủ chặt chẽ quy trình in 3D tiêu chuẩn, giúp giảm thiểu sai số cơ khí ở từng công đoạn chế tạo.
Bước 1: Phân tích file thiết kế và tư vấn chuẩn hóa DFAM
Khi nhận được bản vẽ kỹ thuật hoặc file STEP từ đối tác, các kỹ sư kỹ thuật sẽ tiến hành đánh giá cấu trúc hình học của chi tiết. Chúng tôi phân tích các khu vực có nguy cơ biến dạng cao, hướng đặt mẫu in tối ưu để giảm thiểu cấu trúc hỗ trợ (support) và tăng độ bền kéo theo hướng chịu lực. Quy trình này đảm bảo bản vẽ được tối ưu hóa cho công nghệ đắp lớp trước khi nạp nhựa vào máy.
Bước 2: Kiểm soát chất lượng vật liệu và sấy nhựa chuyên sâu
Độ ẩm là kẻ thù số một của công nghệ in FDM. Hạt nhựa bị ẩm sẽ gây ra hiện tượng bốc hơi nước trong đầu phun, tạo ra các lỗ rỗng vi mô trong sợi nhựa đùn và làm giảm độ bền cơ học lên tới 40%. GN3D Studio sở hữu tủ sấy chuyên dụng để kiểm soát độ ẩm của cuộn nhựa dưới 1% trước khi đưa vào sản xuất. Danh mục vật liệu của chúng tôi bao gồm PLA, PETG, ABS, TPU (nhựa dẻo), và PA/Nylon – mỗi loại có một profile in riêng được GN3D tinh chỉnh để tối ưu kết quả.
Bước 3: Thiết lập slicer và hiệu chuẩn máy in tốc độ cao

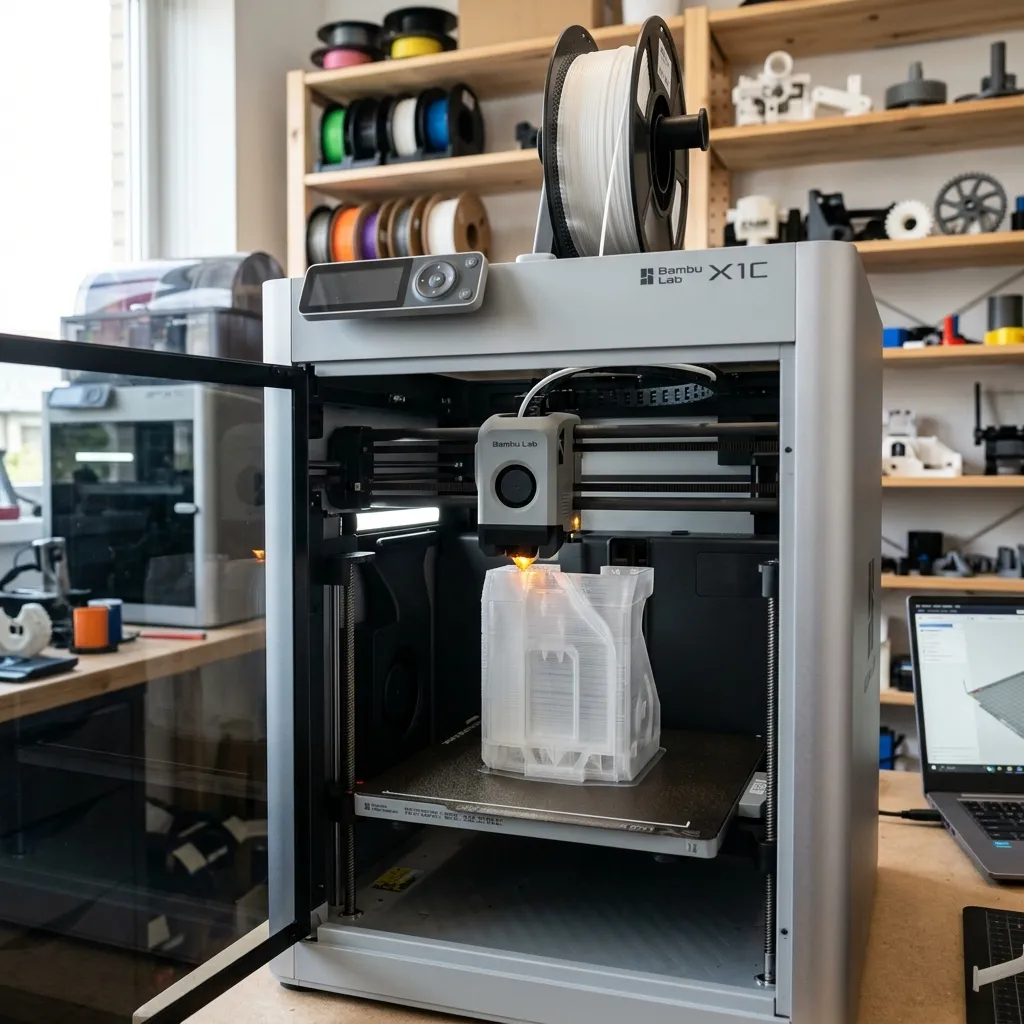

Chúng tôi sử dụng hệ máy in bán công nghiệp Bambu Lab X1-Carbon và P1S tích hợp cảm biến rung động gia tốc. Trước khi khởi chạy đơn hàng lớn, hệ thống sẽ thực hiện quy trình hiệu chuẩn lưu lượng nhựa (flow rate) và đo lường hệ số Pressure Advance để đảm bảo các góc rẽ của đường in sắc nét, không bị phình nhựa. Độ cao lớp in được cấu hình linh hoạt từ 80μm đến 280μm tùy thuộc vào yêu cầu độ mịn bề mặt.
Bước 4: Đo kiểm thực tế bằng thiết bị đo lường cơ khí và máy quét 3D
Sản phẩm sau khi in được vệ sinh sạch sẽ, loại bỏ cấu trúc hỗ trợ (support) và được giữ ổn định nhiệt độ tại phòng QC. Chúng tôi tiến hành đo đạc trực tiếp các kích thước hình học quan trọng bằng panme micrometer và thước cặp điện tử Mitutoyo đạt độ phân giải 0.01mm. Với các chi tiết có biên dạng cong phức tạp, xưởng in sử dụng máy quét đo lường quang học chiếu sáng xanh để so sánh sai lệch hình học bề mặt so với file CAD gốc.
Case study hiệu chuẩn và kiểm định lô đồ gá định vị ISO 17296 tại GN3D Studio
Để minh họa rõ nét năng lực kiểm soát dung sai kỹ thuật thực tế, hãy cùng phân tích dự án chế tạo và kiểm định chất lượng lô đồ gá định vị bo mạch điện tử cho một đối tác sản xuất linh kiện viễn thông tại Khu công nghệ cao TP.HCM (SHTP) do GN3D thực hiện.
Đơn hàng yêu cầu chế tạo 200 chiếc khay đồ gá định vị bo mạch (kích thước bao 240×160×30mm) với yêu cầu dung sai kích thước nghiêm ngặt ở mức ±0.1mm (theo chuẩn ISO 17296-3 cấp độ chính xác cao) nhằm tương thích với tay gắp tự động của dây chuyền lắp ráp mạch. Ban đầu, đối tác dự kiến gia công phay CNC từ nhựa Bakelite cách điện với chi phí lên đến 1.850.000 VNĐ cho mỗi bộ và thời gian giao hàng 7 ngày.
Các kỹ sư kỹ thuật đã đề xuất phương án in 3D FDM bằng chất liệu nhựa PA-CF (Nylon sợi carbon). Nhựa PA-CF có độ cứng cơ học cao, khả năng kháng nhiệt lên tới 150°C và không bị biến dạng dưới lực ép liên tục của cơ cấu kẹp.
Tuy nhiên, trong lần in thử nghiệm mẫu đầu tiên, chiều dài đo được trên trục X đạt 239.78mm (hụt 0.22mm so với thiết kế 240.00mm do co ngót nhiệt khi nguội nhựa), vượt quá dung sai cho phép. Để khắc phục sai lệch này, đội ngũ kỹ thuật của chúng tôi đã thực hiện quy trình hiệu chuẩn 3 bước:
- Thiết lập hệ số bù co ngót (Shrinkage Compensation) trong phần mềm slicer lên mức 100.9% cho trục X và Y.
- Hiệu chuẩn lại hệ số Pressure Advance trên máy in Bambu Lab X1-Carbon để kiểm soát dòng nhựa đùn tại các điểm chuyển hướng, triệt tiêu hiện tượng phồng góc.
- Thay đổi thứ tự chạy đường dao thành vách từ mặc định sang chế độ ưu tiên in vách ngoài trước (Outer/Inner wall ordering) nhằm cố định vị trí hình học của biên dạng chi tiết trước khi in cấu trúc đổ đầy (infill).
Sau khi áp dụng các thiết lập hiệu chuẩn mới, mẫu in thử nghiệm thứ hai đã cho kết quả đo đạc chính xác: chiều dài đạt 240.04mm (sai lệch +0.04mm), chiều rộng đạt 160.02mm (sai lệch +0.02mm), và độ sâu hốc đạt 12.01mm (sai lệch +0.01mm). Toàn bộ các thông số đo kiểm đều nằm sâu trong vùng an toàn của dung sai ±0.1mm.
Lô hàng 200 sản phẩm sau đó đã được vận hành sản xuất hàng loạt trong vòng 48 giờ. Để bàn giao đơn hàng, phòng QC tiến hành đo kiểm thước cặp 100% sản phẩm và lấy mẫu ngẫu nhiên 20 chiếc để quét 3D đo lường sai lệch quang học. Kết quả quét cho thấy sai lệch trung bình bề mặt chỉ ở mức 0.045mm, đạt hoàn hảo các tiêu chuẩn kỹ thuật đề ra. Đối tác đã tiết kiệm được hơn 75% chi phí sản xuất (giá thực tế chỉ 420.000 VNĐ/chiếc) và nhận bàn giao đơn hàng trong 48 giờ thay vì 7 ngày so với CNC truyền thống.
Hướng dẫn thiết lập bản vẽ và ghi chú tiêu chuẩn ISO cho đối tác B2B
Để tối ưu hóa thời gian báo giá và đảm bảo sản phẩm in ra đạt đúng yêu cầu kỹ thuật, doanh nghiệp B2B cần chuẩn hóa cách thức thể hiện thông tin trên hồ sơ bản vẽ kỹ thuật.
Cách ghi chú dung sai hình học trên file STEP
Khi gửi yêu cầu gia công, bên cạnh file thiết kế dạng lưới (như file STL hoặc file OBJ), đối tác nên cung cấp định dạng file STEP hoặc file vẽ kỹ thuật 2D đi kèm. Trên bản vẽ, các kích thước lắp ghép quan trọng cần được đánh dấu dung sai rõ ràng (ví dụ: dung sai ±0.1mm). Các kỹ sư thiết kế cũng nên chỉ rõ các trục định vị cần độ đồng tâm hoặc các bề mặt phẳng cần kiểm soát độ song song để xưởng in có phương án định hướng xếp lớp in phù hợp.
Lựa chọn cấp chất lượng bề mặt phù hợp theo ISO 17296-3
ISO 17296-3 phân chia độ nhám bề mặt thành các cấp độ khác nhau. Đối với các chi tiết cơ khí lắp ráp thông thường, chiều cao lớp in 200μm là lựa chọn kinh tế, đảm bảo tốc độ in nhanh và chi phí hợp lý. Tuy nhiên, đối với các bề mặt trượt hoặc tiếp xúc ma sát, đối tác nên yêu cầu chiều cao lớp in mịn hơn ở mức 80μm hoặc 120μm, kết hợp với các phương pháp hậu xử lý cơ học để đạt độ nhám bề mặt mong muốn.
Các câu hỏi thường gặp về tiêu chuẩn ISO trong in 3D công nghiệp
Dưới đây là tổng hợp các giải đáp kỹ thuật từ Chuyên gia kỹ thuật nhằm giúp doanh nghiệp hiểu rõ hơn về cách thức áp dụng các tiêu chuẩn chất lượng vào thực tế sản xuất.
Tiêu chuẩn ISO in 3D có bắt buộc cho mọi đơn hàng không?
Tiêu chuẩn này không bắt buộc đối với các mẫu thử hình dáng đơn giản hoặc mô hình trưng bày mỹ thuật. Tuy nhiên, đối với các đơn hàng B2B sản xuất chi tiết máy, đồ gá jig tự động hóa hoặc linh kiện thiết bị y tế, việc áp dụng tiêu chuẩn ISO là bắt buộc để đảm bảo an toàn vận hành, khả năng lắp ghép cơ khí chính xác và làm cơ sở nghiệm thu chất lượng kỹ thuật giữa hai bên.
Làm thế nào để kiểm tra độ bền cơ lý của chi tiết in 3D FDM theo tiêu chuẩn?
Theo tiêu chuẩn ISO 17296-2, các mẫu thử kéo tiêu chuẩn (tensile test bars) sẽ được in cùng lô hàng với cùng một chế độ slicer và hướng đặt trên bàn in. Sau đó, các mẫu này được đưa vào máy kéo thử nghiệm vạn năng để đo lường giới hạn bền kéo (Ultimate Tensile Strength – UTS), mô-đun đàn hồi và độ giãn dài khi đứt. Kết quả đo này sẽ đại diện cho độ bền cơ lý của toàn bộ lô hàng sản xuất.
Cần chuẩn bị những gì để nhận báo giá in 3D chuẩn ISO nhanh tại GN3D?
Doanh nghiệp chỉ cần gửi file thiết kế 3D ở định dạng file STEP hoặc file STL, kèm theo bản vẽ kỹ thuật 2D ghi rõ các kích thước yêu cầu dung sai và loại vật liệu mong muốn. GN3D Studio hỗ trợ chuyển đổi từ ảnh chụp, bản vẽ tay hoặc bản vẽ kỹ thuật 2D thành file in được và gửi báo giá miễn phí trong 5 phút.
