Thiết Kế Ngược Là Gì? Quy Trình Dựng File CAD 3D Từ Mẫu Quét Thực Tế

Bạn có một chi tiết máy cũ bị mòn ren, một bánh răng xe nâng bị gãy vài răng, hay một vỏ hộp nhựa có hình dáng cong vòm phức tạp. Bạn muốn nhân bản chúng để chế tạo hoặc cải tiến, nhưng trong tay không hề có bản vẽ kỹ thuật gốc. Lúc này, phương pháp thiết kế ngược là giải pháp duy nhất giúp phục hồi toàn bộ biên dạng vật lý của chi tiết thành mô hình CAD 3D hoàn chỉnh. Tại xưởng gia công, chúng tôi thường xuyên nhận các mẫu vật thực tế bị hao mòn từ khách hàng, sử dụng dịch vụ quét 3D chuyên nghiệp để số hóa, và tiến hành dựng lại file 3D đạt độ chính xác cơ khí cao.

Thiết kế ngược là quy trình số hóa vật thể thực tế bằng máy quét 3D để tạo lưới đám mây điểm, sau đó dựng lại thành mô hình CAD 3D tham số (Parametric CAD). Quá trình này giúp phục chế, chỉnh sửa kích thước và chế tạo chính xác chi tiết gốc.

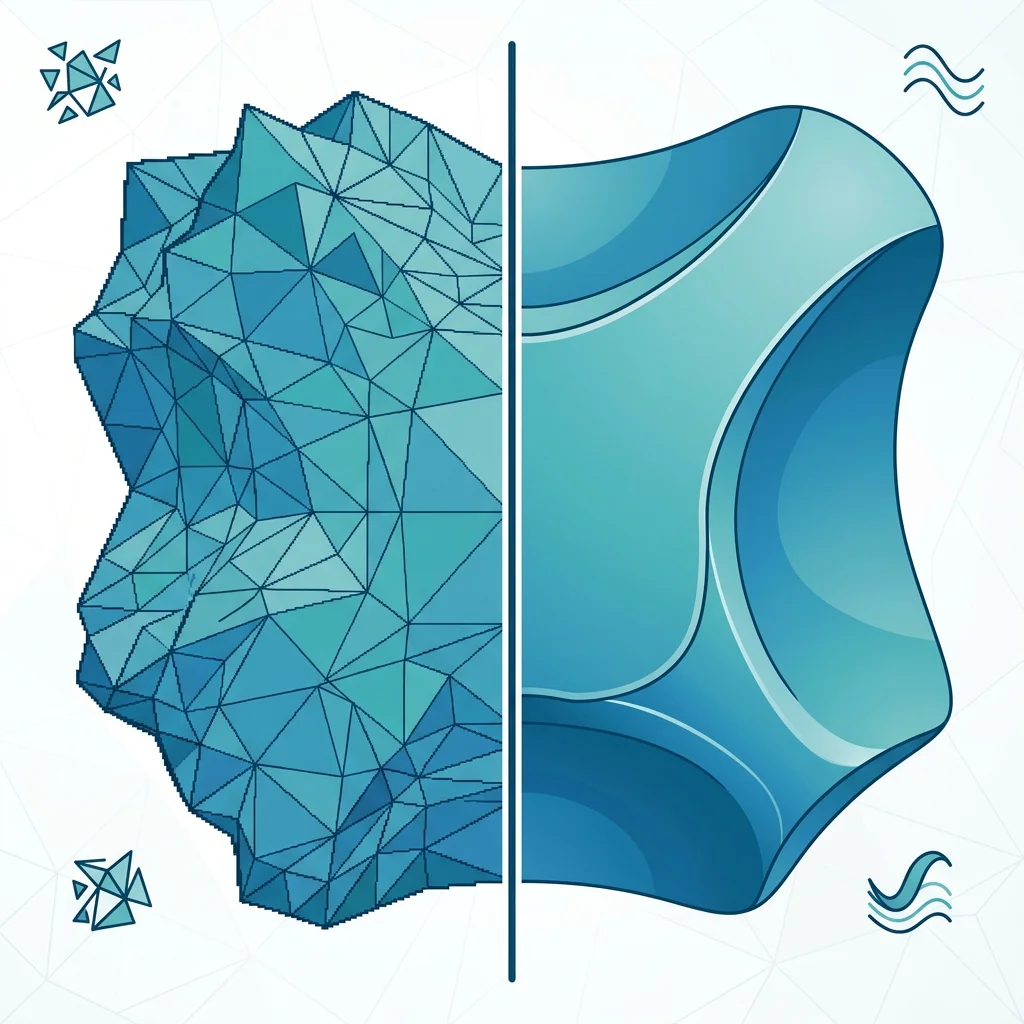

Tại sao không thể dùng trực tiếp file scan 3D lưới mesh để gia công cơ khí hoặc in 3D lắp ghép?

Khi hoàn thành việc quét laser trên bề mặt vật thể, thiết bị quét sẽ trả về kết quả dưới dạng lưới đa giác thô (thường là file STL hoặc OBJ). Nhiều khách hàng thường lầm tưởng rằng chỉ cần có file scan này là có thể mang đi gia công CNC hoặc in 3D kỹ thuật để lắp ghép ngay. Thực tế hoàn toàn ngược lại. File lưới mesh từ máy quét chỉ là một lớp vỏ rỗng được cấu thành từ hàng triệu tam giác nhỏ li ti ghép lại. Lưới vỏ này không chứa bất kỳ thuộc tính toán học hay lịch sử thiết kế nào.

Ví dụ, nếu bạn muốn phóng to một lỗ ren tròn từ đường kính 10mm lên 12mm trên file lưới mesh, bạn không thể nhấp đúp vào vòng tròn và đổi thông số như trên các phần mềm CAD truyền thống. Bạn sẽ phải chỉnh sửa thủ công từng đỉnh tam giác trên lưới đa giác thô—một công việc vô cùng mất thời gian và dễ gây sai số. Hơn nữa, bề mặt của mẫu quét luôn chứa các sai lệch vật lý do bụi bẩn, vết xước hoặc sự mài mòn tự nhiên trong quá trình sử dụng. Nếu giữ nguyên các khuyết tật này để sản xuất, sản phẩm mới chắc chắn sẽ bị lắp lệch khớp hoặc hoạt động không trơn tru.

Dưới đây là những lý do kỹ thuật khiến file lưới mesh không thể thay thế cho file CAD tham số:

• Thiếu tính năng lịch sử thiết kế (Design History): Bạn không thể quay lại chỉnh sửa các bước dựng hình, đổi góc bo (fillet) hoặc độ vát (chamfer).
• Sai lệch hình học thực tế: Máy quét thu nhận cả những vết lõm, nứt, mài mòn của mẫu cũ. Gia công trực tiếp sẽ nhân bản luôn cả những lỗi hư hỏng này.
• Không có thông tin về tâm trục và ren: Trục quay và lỗ ren cơ khí yêu cầu độ tròn đồng tâm hoàn hảo, điều mà file lưới đa giác không thể đảm bảo do sai số quét vật lý.
• Dung lượng file quá nặng: File lưới đa giác chứa hàng triệu tam giác có dung lượng lên tới hàng trăm MB, khiến các máy CNC hoặc phần mềm CAM bị treo khi nạp dữ liệu.

Quy trình 5 bước chuyển đổi mẫu quét thực tế thành file CAD 3D tham số

Để biến các đám mây điểm thô sơ thành một file thiết kế kỹ thuật có khả năng chỉnh sửa và chế tạo, kỹ sư kỹ thuật phải thực hiện một chuỗi xử lý nghiêm ngặt qua 5 bước tiêu chuẩn.

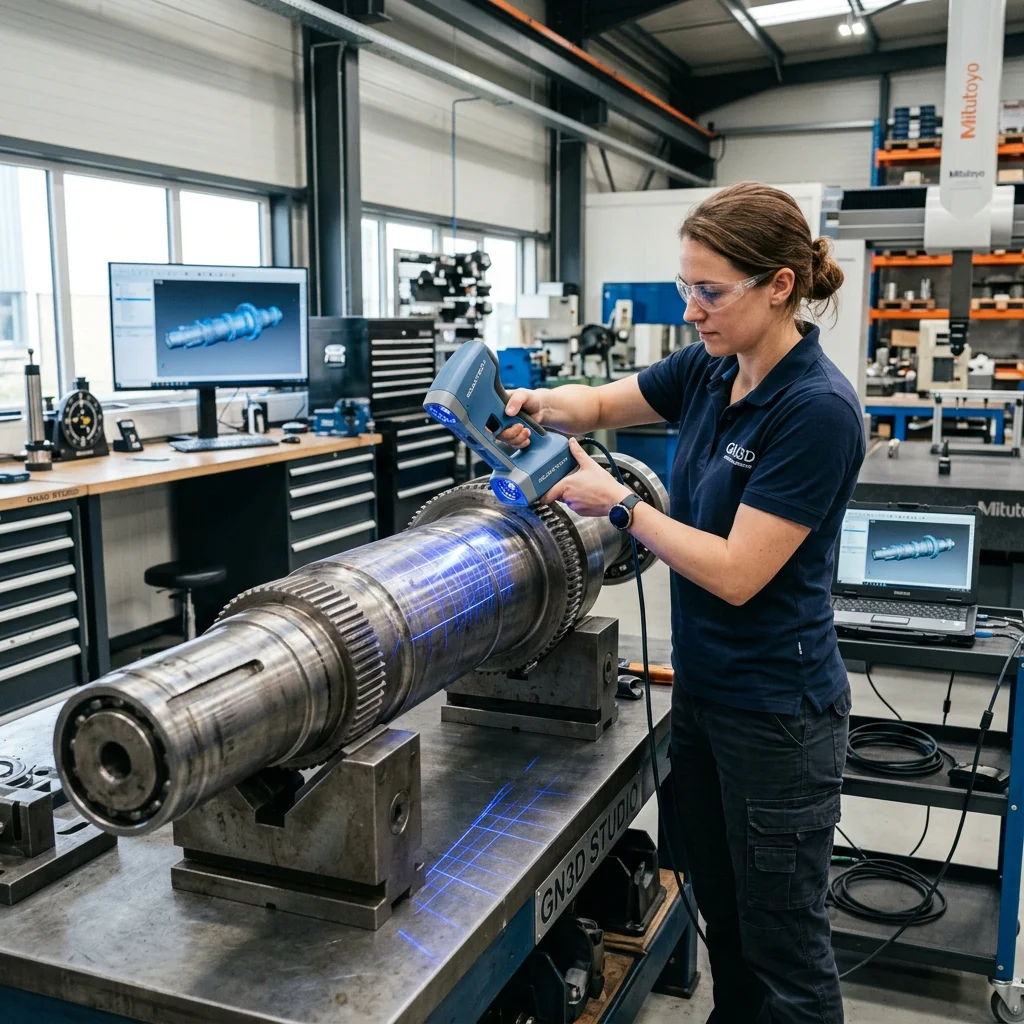

Bước 1: Quét 3D vật thể bằng thiết bị chuyên dụng

Quá trình bắt đầu bằng việc làm sạch bề mặt mẫu vật thực tế để tránh bụi bẩn làm sai lệch kết quả đo. Với các bề mặt kim loại bóng hoặc trong suốt, chúng tôi phủ một lớp bột phản quang mỏng để máy quét laser có thể nhận diện chính xác. Thiết bị quét 3D chuyên dụng sẽ chiếu chùm tia laser hoặc ánh sáng xanh lên bề mặt, ghi lại hàng triệu tọa độ không gian để tạo thành đám mây điểm (point cloud) mô tả trung thực kích thước bao ngoài của vật thể. Tại GN3D, chúng tôi kiểm soát chặt chẽ sai số quét ban đầu này để đảm bảo dữ liệu đầu vào đạt chất lượng cao cho các bước dựng hình tiếp theo.

Bước 2: Xử lý lưới đa giác thô (STL Mesh)

Dữ liệu đám mây điểm sau khi quét được nhập vào các phần mềm chuyên dụng như Geomagic Wrap để lọc nhiễu, loại bỏ các điểm thừa và vá các lỗ hổng trên bề mặt do góc khuất ánh sáng quét không tới. Các điểm này sau đó được liên kết lại để tạo thành một lưới đa giác khép kín (Water-tight Mesh) dạng file STL. Lưới đa giác này phản ánh chính xác nhất hình dáng hiện tại của chi tiết, là cơ sở dữ liệu nền tảng (underlay) cho toàn bộ quá trình thiết kế dựng hình tham số ở các bước sau.

Bước 3: Trích xuất các thực thể hình học (Feature Extraction)

Kỹ sư thiết kế sẽ sử dụng các công cụ nhận diện thông minh trong phần mềm Geomagic Design X để xác định các vùng hình học cơ bản trên lưới đa giác. Các bề mặt phẳng, mặt trụ của trục, mặt côn của lỗ ren, hoặc các cung tròn sẽ được phần mềm tự động tính toán toán học để trích xuất ra các thực thể hình học chuẩn xác. Ví dụ, một lỗ ren bị mòn nhẹ sẽ được phần mềm tính toán hồi quy để xác định lại đường kính trục tâm và vị trí danh nghĩa chuẩn xác nhất.

Bước 4: Dựng mô hình tham số (Parametric Modeling) và so khớp sai lệch

Dựa trên các thực thể đã trích xuất, kỹ sư tiến hành dựng lại mô hình 3D bằng các lệnh thiết kế cơ khí quen thuộc như Extrude, Revolve, Sweep hay Loft. Điểm khác biệt lớn nhất ở đây là kỹ sư phải có kinh nghiệm cơ khí để bù trừ dung sai và suy đoán các kích thước gốc chưa bị mòn của chi tiết. Sau khi dựng xong mô hình nháp, chúng tôi thực hiện phân tích so khớp sai lệch (Deviation Analysis) giữa mô hình CAD vừa dựng and lưới quét STL gốc. Phần mềm sẽ hiển thị một bản đồ nhiệt màu sắc: vùng màu xanh lá cây đại diện cho sai lệch bằng 0, vùng màu đỏ đại diện cho phần CAD nhô ra ngoài lưới quét, và màu xanh dương đại diện cho phần CAD bị hụt vào trong. Kỹ sư sẽ điều chỉnh mô hình cho đến khi sai lệch đạt mức cho phép.

Bước 5: Xuất file định dạng CAD chuẩn để chế tạo

Khi bản đồ nhiệt so khớp đạt yêu cầu về dung sai, mô hình thiết kế ngược sẽ được xuất ra dưới dạng các file CAD trung gian chuẩn công nghiệp như STEP hoặc IGES. Định dạng này giữ nguyên các thực thể hình học toán học, cho phép khách hàng mở trên bất kỳ phần mềm CAD nào như SolidWorks, Catia, Autodesk Inventor hay Fusion 360 để chỉnh sửa, thêm bớt chi tiết, lập trình đường chạy dao gia công CNC hoặc nạp vào phần mềm slicer để chuẩn bị in 3D kỹ thuật.

Những thách thức kỹ thuật lớn nhất khi dựng lại CAD từ mẫu quét thực tế là gì?

Quy trình thiết kế ngược trông có vẻ đơn giản qua các bước lý thuyết, nhưng khi đi vào thực tế sản xuất tại xưởng, kỹ sư thiết kế phải đối mặt với hai thách thức kỹ thuật cực kỳ lớn đòi hỏi cả kinh nghiệm cơ khí lẫn tư duy phán đoán nhạy bén.

Thứ nhất là phục hồi hình học bị biến dạng cơ học. Hầu hết các mẫu vật gửi đến thiết kế ngược đều là những linh kiện cũ đã qua sử dụng, bị mòn ren, gãy răng, nứt vỡ hoặc cong vênh do nhiệt độ và lực tác động. Máy quét 3D chỉ chụp lại trạng thái biến dạng hiện tại của vật thể. Nếu kỹ sư chỉ dựng hình rập khuôn theo lưới quét, chi tiết mới chế tạo ra chắc chắn sẽ không thể lắp ráp hoặc hoạt động được. Kỹ sư phải có kiến thức sâu rộng về dung sai lắp ghép và tiêu chuẩn chế tạo máy để tự động suy đoán ra kích thước danh nghĩa ban đầu của chi tiết. Ví dụ, một trục tròn bị mòn lệch tâm cần phải được tính toán dựng lại dựa trên tâm quay lý thuyết của các ổ bi xung quanh để khôi phục độ đồng tâm hoàn hảo.

Thứ hai là xử lý bề mặt tự do (Freeform/Organic surface) phức tạp. Khác với các chi tiết cơ khí lăng trụ (như bánh răng, trục, mặt bích) vốn được cấu thành từ các hình khối hình học cơ bản dễ trích xuất, các chi tiết có bề mặt tự do (như vỏ chuột máy tính, cánh tuabin khí, tay nắm cửa công thái học hay mặt nạ nhựa xe máy) đòi hỏi kỹ thuật dựng mặt cong tự do (Surface Modeling) rất phức tạp. Kỹ sư phải phân tích dòng chảy của bề mặt để vẽ các đường lưới spline dẫn hướng một cách mượt mà nhất, đảm bảo tính liên tục của bề mặt cong (đạt chuẩn tiếp tuyến G1 hoặc G2) để khi gia công hay in 3D không xuất hiện các vết gãy, gợn sóng bề mặt khó chịu.

TIP: Khi thiết kế ngược các chi tiết máy cũ, việc trao đổi kỹ lưỡng với thợ vận hành máy hoặc kỹ sư cơ khí trực tiếp vận hành hệ thống là chìa khóa để xác định chính xác các điểm lắp ghép quan trọng và bù trừ dung sai cơ học hợp lý nhất trước khi xuất file CAD.

Case Study thực tế tại xưởng gia công: Phục dựng cánh bơm cánh quạt bị gãy và bánh răng xích

Để quý khách có cái nhìn trực quan nhất về quy trình làm việc thực tế, chúng tôi xin chia sẻ một trường hợp phục chế kỹ thuật tiêu biểu vừa được thực hiện thành công tại xưởng in 3D GN3D.

Tuần trước, anh Hoàng—một kỹ sư bảo trì tại nhà máy chế biến thực phẩm ở Bình Tân—mang đến xưởng GN3D một bộ cánh quạt hút khí của hệ thống sấy khô. Mẫu vật bằng nhựa kỹ thuật đã bị nứt vỡ và gãy mất 2 cánh trong số 8 cánh, đồng thời lỗ trục cốt ở tâm bị mòn rộng ra khiến cánh quạt bị đảo khi quay. Nhà máy không thể mua linh kiện thay thế vì đây là thiết bị nhập khẩu nguyên chiếc từ châu Âu thế hệ cũ, không còn sản xuất.

Kỹ sư kỹ thuật đã tiến hành vệ sinh sạch sẽ chi tiết, dán các tấm bia định vị nhỏ lên bề mặt và sử dụng máy quét ánh sáng xanh cầm tay để quét lấy dữ liệu đám mây điểm của phần cánh quạt còn nguyên vẹn. Trên phần mềm Geomagic Design X, chúng tôi đã cô lập một cánh quạt nguyên vẹn nhất, trích xuất biên dạng cánh (airfoil profile) và sử dụng lệnh xoay quanh trục tâm (Pattern) để tái tạo lại đầy đủ 8 cánh quạt đều đặn với góc lệch tâm chuẩn xác. Đối với lỗ trục bị mòn lệch, chúng tôi đo đạc trục kim loại đi kèm của hệ thống để thiết kế lại lỗ cốt tâm đạt dung sai lắp chặt chuẩn xác ±0.1mm.

Sau khi có file CAD 3D dạng STEP hoàn chỉnh, chúng tôi không tiến hành gia công CNC kim loại ngay để tránh lãng phí chi phí nếu có sai sót lắp ghép. Thay vào đó, chúng tôi sử dụng máy in 3D Bambu Lab X1C tại xưởng để in thử nghiệm một mẫu cánh quạt bằng nhựa PETG với kích thước nguyên bản 250×250×80mm chỉ trong 4 giờ. Mẫu in thử này được đưa trực tiếp cho anh Hoàng lắp lên trục cốt thực tế tại nhà máy để kiểm tra độ khít, hướng quay và độ cân bằng động. Kết quả khớp hoàn hảo, lỗ cốt khít chặt không bị rơ lắc. Anh Hoàng đã quyết định duyệt file CAD này để gia công hàng loạt bằng inox.

Quy trình phối hợp khép kín này giúp nhà máy tiết kiệm được hơn 70% chi phí so với việc đặt mua linh kiện nhập khẩu mới, đồng thời giảm thiểu tối đa thời gian dừng máy của dây chuyền sản xuất.

Ứng dụng thực tế của thiết kế ngược trong chuỗi sản xuất cơ khí hiện đại

Thiết kế ngược không chỉ là giải pháp cứu cánh cho các tình huống hỏng hóc thiết bị đơn lẻ, mà đã trở thành một mắt xích quan trọng trong chuỗi thiết kế và phát triển sản phẩm của nhiều doanh nghiệp hiện nay nhờ các ứng dụng đa dạng:

• Lưu trữ kỹ thuật số (Digital Archiving) và bảo tồn mẫu vật: Các khuôn mẫu cũ, tác phẩm điêu khắc hoặc chi tiết máy cổ có thể được quét 3D và lưu trữ dưới dạng file CAD tham số vĩnh viễn trên đám mây. Doanh nghiệp không cần phải lưu kho các mẫu vật lý cồng kềnh dễ bị hư hỏng theo thời gian.
• Cải tiến và tối ưu hóa sản phẩm (Redesign): Dựa trên file CAD dựng lại từ mẫu quét thực tế, kỹ sư có thể phân tích ứng suất cơ học (CAE), tối ưu hóa dòng chảy chất lưu, hoặc thay đổi các thông số biên dạng để cải tiến hiệu suất hoạt động của chi tiết gốc.
• Sản xuất phụ tùng thay thế chủ động (Spare Parts Manufacturing): Đối với các thiết bị nhập khẩu đắt đỏ hoặc đã ngưng sản xuất, thiết kế ngược kết hợp với gia công CNC hoặc in 3D đa vật liệu cho phép doanh nghiệp tự chủ nguồn cung linh kiện thay thế, giảm phụ thuộc vào nhà cung cấp nước ngoài.
• Rút ngắn chu trình phát triển sản phẩm mới: Thay vì thiết kế từ đầu (từ trang giấy trắng), việc quét và thiết kế ngược từ một mẫu sản phẩm có sẵn trên thị trường giúp kỹ sư nhanh chóng có được khung sườn cơ bản để phát triển các tính năng mới độc đáo hơn.

Giải đáp thắc mắc thường gặp về thiết kế ngược và dựng file CAD

Dưới đây là tổng hợp các câu hỏi phổ biến nhất của khách hàng khi gửi mẫu đến thiết kế ngược và dựng file CAD tại xưởng gia công.

Mất bao lâu để hoàn thành một file thiết kế ngược từ mẫu quét 3D?

Thời gian hoàn thành phụ thuộc vào độ phức tạp hình học và yêu cầu dung sai của chi tiết. Với các chi tiết cơ khí đơn giản như mặt bích, bánh răng xích hay trục thẳng, chúng tôi có thể hoàn thành việc quét và dựng file CAD tham số chỉ trong 1 đến 2 ngày làm việc. Với các bề mặt tự do phức tạp như vỏ máy, tuabin cánh cong hoặc các cụm lắp ghép nhiều chi tiết, thời gian có thể kéo dài từ 3 đến 5 ngày để kỹ sư xử lý bề mặt chuẩn xác nhất.

Có phải máy quét 3D nào cũng xuất ra được file CAD (STEP, IGES) ngay lập tức không?

Hoàn toàn không. Máy quét 3D chỉ thu thập dữ liệu tọa độ điểm và xuất ra lưới đa giác thô dạng file STL hoặc OBJ. Không có thiết bị quét nào trên thị trường có thể tự động chuyển đổi trực tiếp lưới quét thô thành file CAD tham số dạng STEP hay IGES. Quy trình chuyển đổi này bắt buộc phải có sự tham gia của kỹ sư thiết kế ngược sử dụng các phần mềm chuyên dụng để dựng lại mô hình bằng thủ công.

Chi phí thiết kế ngược được tính toán dựa trên các yếu tố nào?

Chi phí dịch vụ không phụ thuộc nhiều vào kích thước vật lý của mẫu mà được tính toán dựa trên ba yếu tố: thời gian quét thực tế tại xưởng, độ phức tạp của các bề mặt cong trên chi tiết, và yêu cầu về dung sai kỹ thuật (dung sai càng nhỏ thì thời gian căn chỉnh, so khớp nhiệt càng lâu). Để nhận được dự toán chính xác nhất, quý khách có thể gửi ảnh chụp đa góc cạnh của mẫu vật kèm kích thước sơ bộ qua Zalo để nhận báo giá in 3D miễn phí và thiết kế ngược chỉ trong 5 phút.

GN3D Studio có hỗ trợ in 3D mẫu thử nghiệm sau khi hoàn thành thiết kế ngược không?

Có. GN3D Studio sở hữu hệ thống máy in 3D FDM hiện đại với các loại nhựa kỹ thuật cao cấp như PETG, ABS, và Nylon. Chúng tôi luôn khuyến khích khách hàng in 3D một mẫu thử nghiệm (prototype) với dung sai ±0.1mm để lắp ráp thực tế trước khi tiến hành chế tạo hàng loạt bằng kim loại. Việc này giúp phát hiện sớm các sai lệch hình học và tối ưu hóa thiết kế với chi phí cực kỳ tiết kiệm.
