Mối ghép ren là cơ cấu liên kết tháo lắp phổ biến nhất trong ngành chế tạo máy và lắp ráp cơ khí. Tuy nhiên, khi chuyển sang sản xuất bằng công nghệ in 3D FDM, việc tạo ren trực tiếp trên chi tiết nhựa thường gặp nhiều giới hạn về độ bền chịu kéo, độ chính xác hình học và khả năng tái sử dụng. Để giải quyết bài toán này, kỹ sư thiết kế thường áp dụng giải pháp chèn chốt ren nhiệt bằng đồng thau vào chi tiết nhựa. Bài phân tích kỹ thuật này sẽ đi sâu vào nguyên lý thiết kế lỗ chờ, kỹ thuật ép nhiệt và các thông số hiệu chuẩn thực tế giúp tối ưu hóa khả năng chịu lực của mối ghép ren trên sản phẩm in 3D.
insert ren nhiệt in 3d (heat-set insert) là các ren ống bằng đồng thau được chèn vào chi tiết nhựa in 3D bằng phương pháp gia nhiệt, tạo mối ghép ren kim loại chịu lực kéo đứt và moment xoắn cực cao, cho phép tháo lắp bu-lông nhiều lần không bị sờn ren.
| Đặc tính cơ học | Ren in 3D trực tiếp | Ren ta-rô trực tiếp trên nhựa | Chốt ren nhiệt (Heat-set Inserts) |
|---|---|---|---|
| Khả năng chịu tải trọng kéo (Pull-out) | Thấp (dễ vỡ nứt lớp nhựa) | Trung bình (mạch ren nhựa yếu) | Rất cao (truyền lực qua bước ren đồng) |
| Độ bền moment xoắn (Torque) | Rất thấp (dễ bị tuột ren) | Thấp (nhựa dễ bị biến dạng) | Cao (nhờ vân nhám ngoài của insert) |
| Số lần tháo lắp lặp lại | Dưới 3 lần (nhựa bị mòn nhanh) | Dưới 5 lần (nhựa bị sờn) | Trên 100 lần (không suy giảm ren đồng) |
| Kích thước ren nhỏ nhất khả thi | ≥ M5 (ren nhỏ hơn rất khó in) | ≥ M3 (cần cẩn thận khi gia công) | ≥ M2 (dễ dàng chèn chi tiết nhỏ) |
| Yêu cầu thiết bị phụ trợ | Không cần thiết bị phụ | Bộ ta-rô tay chuyên dụng | Mỏ hàn nhiệt hoặc máy ép chuyên dụng |
Để chọn lựa phương án tạo ren phù hợp cho sản phẩm in 3D, kỹ sư cần nắm rõ sự khác biệt về bản chất chịu lực cơ học của từng phương pháp trong thực tế sản xuất.
So sánh cơ tính giữa các phương pháp tạo mối ghép ren trên nhựa in 3D
Mỗi phương pháp tạo ren trên chi tiết in 3D FDM đều có những ưu điểm và giới hạn kỹ thuật riêng biệt, ảnh hưởng trực tiếp đến khả năng vận hành của cụm chi tiết lắp ráp.
Ren in 3D trực tiếp (Printed Threads)
Đây là phương pháp tạo ren bằng cách thiết kế trực tiếp biên dạng ren trong phần mềm CAD (như SOLIDWORKS, Fusion 360) và in ra cùng lúc với chi tiết. Phương pháp này chỉ phù hợp với các ren có đường kính lớn (từ M5 trở lên) và bước ren thô (như ren tròn hoặc ren thang ACME). Đối với các ren nhỏ dạng ren tam giác tiêu chuẩn ISO (như M3, M4), chiều cao ren quá nhỏ (chỉ vài trăm micromet) khiến đầu phun máy in FDM không thể tái tạo chính xác do giới hạn độ phân giải của vòi phun (thường là 0.4mm). Ren in trực tiếp chịu lực kéo rất kém vì ứng suất tập trung tại chân ren sẽ xé rách các liên kết giữa các lớp in dọc theo trục Z. Ngoài ra, việc vặn bu-lông kim loại vào ren nhựa nhiều lần sẽ nhanh chóng mài mòn các bước ren nhựa, làm mất hoàn toàn khả năng siết chặt.
Kỹ thuật ta-rô ren trực tiếp trên chi tiết nhựa (Thread Tapping)
Với phương pháp này, chi tiết được in với một lỗ chờ trơn có kích thước nhỏ hơn đường kính ren danh nghĩa, sau đó kỹ sư sử dụng mũi ta-rô kim loại để cắt ren trực tiếp lên thành nhựa. Ta-rô tạo ra biên dạng ren sắc nét hơn ren in trực tiếp, phù hợp với các ren kích thước nhỏ như M3 hay M4. Tuy nhiên, quá trình cắt ren sẽ loại bỏ một phần vật liệu nhựa và cắt đứt các đường vỏ (wall loops) liên tục của chi tiết in 3D. Điều này làm yếu cấu trúc xung quanh lỗ, khiến ren dễ bị phá hủy khi chịu lực kéo dọc trục. Ren ta-rô trực tiếp trên các loại nhựa dẻo dai như PETG hay Nylon có độ bền tốt hơn trên nhựa PLA giòn, nhưng vẫn chịu giới hạn lớn về số lần tháo lắp bu-lông trước khi các bước ren nhựa bị biến dạng và sờn mòn hoàn toàn.
Chốt ren nhiệt (Heat-set Inserts) – Giải pháp tối ưu cho ứng dụng kỹ thuật
Chốt ren nhiệt bằng đồng thau là giải pháp tiêu chuẩn công nghiệp cho các chi tiết nhựa cần chịu lực lớn và tháo lắp thường xuyên. Các chốt ren này có mặt ngoài được thiết kế các rãnh khía xéo, răng cưa hoặc vân nhám định hình đối xứng. Khi ép nhiệt vào lỗ chờ trên nhựa, lớp nhựa xung quanh chảy lỏng ra và điền đầy vào các khe nhám này, tạo nên sự khóa cơ học cực kỳ chắc chắn sau khi nguội. Liên kết này phân bố đều ứng suất kéo và moment xoắn lên toàn bộ diện tích thành nhựa xung quanh lỗ, hạn chế hiện tượng tập trung ứng suất gây nứt vỡ. Đồng thời, bu-lông kim loại sẽ tiếp xúc hoàn toàn với ren đồng thau bên trong, cho phép siết lực mạnh mà không sợ bị trượt hoặc làm hỏng mối ghép.
Kỹ thuật thiết kế lỗ chờ để chèn chốt ren nhiệt (Heat-set Inserts)
Để chốt ren nhiệt đạt được độ bền bám giữ tối đa, việc thiết kế kích thước hình học của lỗ chờ trên phần mềm CAD đóng vai trò quyết định. Một lỗ chờ quá rộng sẽ khiến nhựa không điền đầy được các khe nhám ngoài của chốt, dẫn đến hiện tượng tuột ren dễ dàng khi siết lực. Ngược lại, lỗ quá hẹp sẽ làm nhựa chảy trào lên bề mặt trên, gây cản trở và mất thẩm mỹ cho mối ghép.
Kích thước đường kính lỗ chờ và độ côn (Draft angle)
Kích thước lỗ chờ trơn phải được thiết kế theo đúng bảng thông số kỹ thuật của nhà sản xuất chốt ren nhiệt. Thông thường, đường kính lỗ chờ sẽ lớn hơn một chút so với đường kính thân nhỏ nhất của chốt nhưng nhỏ hơn đường kính lớn nhất của chốt (phần gai nhám ngoài).
Đối với các chốt ren nhiệt tiêu chuẩn có dạng thuôn nhẹ (tapered inserts), lỗ chờ nên được thiết kế với độ côn từ 1° đến 8° tùy theo chiều dài chốt. Thiết kế lỗ côn giúp dễ dàng định vị chốt ren thẳng đứng bằng tay trước khi gia nhiệt, đồng thời đảm bảo diện tích tiếp xúc đều khi chốt đi xuống đáy lỗ. Đối với các chốt ren thẳng (straight inserts), lỗ chờ dạng hình trụ trơn phẳng sẽ phù hợp hơn.
Độ dày thành nhựa xung quanh lỗ ren (Boss Wall Thickness)
Khu vực xung quanh lỗ chèn chốt ren (thường được thiết kế dạng vấu nhô – Boss) cần có độ dày thành đủ lớn để chịu được áp suất giãn nở của nhựa nóng chảy khi ép chốt vào và chịu lực kéo xiết khi lắp ráp bu-lông. Theo kinh nghiệm gia công cơ khí tại xưởng gia công, độ dày thành nhựa tối thiểu xung quanh lỗ chờ phải bằng đường kính lỗ chờ chia đôi, hoặc tối thiểu đạt mức 1.5mm đến 2.0mm đối với các ren nhỏ từ M3 đến M5. Nếu thành vấu nhựa quá mỏng, nhiệt lượng từ mỏ hàn truyền qua chốt đồng sẽ làm mềm toàn bộ phần vấu nhựa, gây ra hiện tượng phình to biến dạng hoặc nứt toác vấu nhựa do lực đẩy hướng tâm của gai nhám.
Độ sâu lỗ ren và khoảng trống dự phòng nhựa chảy (Spillover pocket)
Độ sâu của lỗ chờ thiết kế phải luôn lớn hơn chiều dài của chốt ren nhiệt tối thiểu từ 0.5mm đến 1.0mm. Phần không gian thừa ở đáy lỗ (spillover pocket) đóng vai trò cực kỳ quan trọng: nó là nơi chứa phần nhựa thừa bị chốt đẩy xuống trong quá trình chèn ép nhiệt. Nếu thiết kế lỗ có chiều sâu bằng khít với chiều dài chốt, nhựa nóng chảy không có chỗ thoát sẽ bị ép trào ngược lên phía trên, lọt vào trong lòng ren đồng thau gây tắc ren hoặc làm chốt ren bị trồi lên cao, không đồng phẳng với bề mặt ngoài của chi tiết nhựa.
Quy trình ép nhiệt chốt ren đồng vào chi tiết nhựa in 3D
Kỹ thuật chèn chốt ren bằng phương pháp nhiệt đòi hỏi sự kiểm soát cẩn thận về mặt nhiệt độ và lực ấn. Quá nhiệt sẽ làm phân hủy nhựa xung quanh, trong khi thiếu nhiệt sẽ khiến chốt không thể chìm xuống và gây nứt vỡ cơ học chi tiết nhựa.
Thiết lập nhiệt độ mỏ hàn phù hợp cho từng loại nhựa
Nhiệt độ của đầu gia nhiệt (thường dùng mỏ hàn chuyên dụng) cần được cài đặt cao hơn nhiệt độ nóng chảy của loại nhựa in chi tiết khoảng 10°C đến 20°C. Điều này giúp nhựa nhanh chóng chuyển sang trạng thái chảy lỏng cục bộ ngay khi tiếp xúc với chốt đồng mà không làm lan nhiệt quá rộng ra các vùng lân cận.
- Nhựa PLA: Thiết lập mỏ hàn ở mức 190°C – 210°C.
- Nhựa PETG: Cài đặt mỏ hàn ở mức 230°C – 245°C.
- Nhựa ABS: Nhiệt độ mỏ hàn tối ưu là 240°C – 260°C.
- Nhựa Nylon (PA) và nhựa PC: Do nhiệt độ nóng chảy cao hơn, mỏ hàn cần đặt ở mức 270°C – 290°C. Với nhựa PC, cần duy trì nhiệt độ mỏ hàn ổn định để tránh hiện tượng nhựa bị hóa cứng lại quá nhanh trước khi chốt ren chạm đáy.
Kỹ thuật nhấn chốt ren thẳng hàng và đồng phẳng
Để bắt đầu, bạn đặt chi tiết nhựa lên mặt bàn phẳng vững chắc, đặt chốt ren đồng ngay ngắn vào miệng lỗ chờ bằng tay hoặc nhíp. Sử dụng đầu mỏ hàn có kích thước phù hợp (đầu mỏ hàn phải nhỏ hơn đường kính trong của chốt để không chạm vào ren đồng bên trong nhưng đủ lớn để truyền nhiệt lên mặt trên của chốt) đặt nhẹ lên đỉnh chốt ren.
Không cần dùng lực ấn mạnh, hãy để trọng lượng của mỏ hàn và nhiệt lượng tự thân làm mềm lớp nhựa. Chốt ren sẽ từ từ chìm xuống lỗ dưới tác động của trọng lực. Kỹ sư cần giữ mỏ hàn vuông góc hoàn hảo với bề mặt chi tiết in. Nếu nhấn bị lệch góc, bu-lông khi vặn vào sau này sẽ bị chéo, gây kẹt hoặc làm hỏng kết cấu lắp ghép. Nhấn chốt chìm xuống cho đến khi mặt trên của chốt đồng thau nằm phẳng hoặc thấp hơn bề mặt nhựa khoảng 0.1mm, sau đó nhấc nhanh mỏ hàn ra theo chiều thẳng đứng.
Thời gian làm nguội và ổn định liên kết polyme
Sau khi rút mỏ hàn, tuyệt đối không được tác động lực hoặc vặn bu-lông vào chốt ren ngay lập tức. Nhựa xung quanh insert đang ở trạng thái nóng chảy và cần thời gian để nguội đi, tái liên kết cấu trúc polyme và đóng rắn hoàn toàn. Quá trình làm nguội tự nhiên thường mất từ 2 đến 5 phút tùy thuộc vào kích thước chốt và loại nhựa. Việc vặn bu-lông quá sớm khi nhựa còn mềm sẽ làm xoay chốt đồng trong lỗ, phá hủy các liên kết gai nhám vừa hình thành và làm hỏng hoàn toàn độ bền chịu moment xoắn của mối ghép ren.
Case study tại GN3D – Hiệu chuẩn lỗ chờ và thử nghiệm lực kéo đứt chốt ren nhiệt
Để cung cấp số liệu thực chứng phục vụ thiết kế cơ khí chính xác, đội ngũ kỹ sư tại xưởng gia công đã thực hiện một thử nghiệm hiệu chuẩn và đo lường lực kéo đứt (pull-out force) trên các mẫu thử in 3D.
Thiết kế mẫu thử hiệu chuẩn tại xưởng gia công

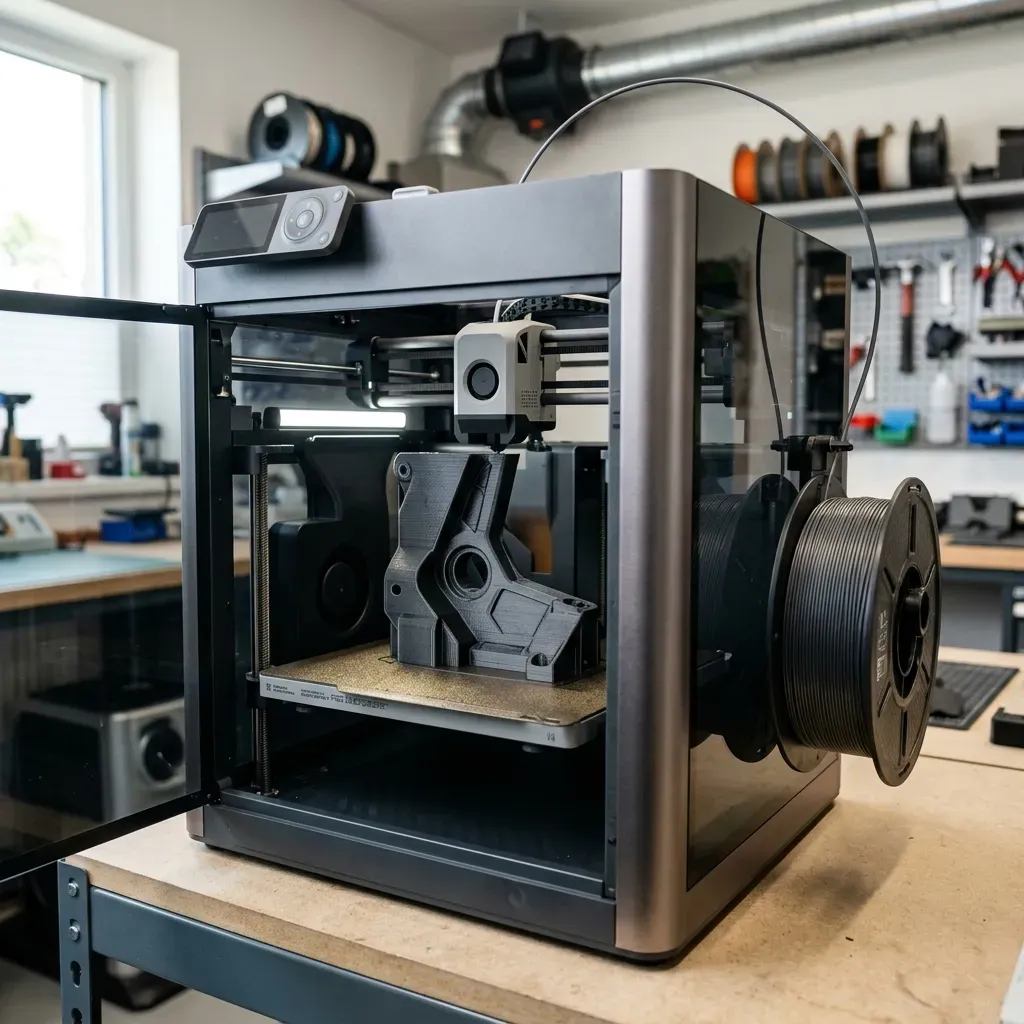

Chúng tôi thiết kế mẫu thử là các khối lập phương có kích thước 30×30×20mm, được in trên máy Bambu Lab X1C với chiều cao lớp in 0.2mm, mật độ infill 40% dạng tổ ong (Gyroid). Vật liệu thử nghiệm bao gồm nhựa PETG và nhựa Nylon sợi carbon (PA-CF).
Mẫu thử được thiết kế các lỗ chờ trơn cho chốt ren nhiệt M3 (kích thước chốt: đường kính ngoài 4.6mm, chiều dài 5.0mm) với các đường kính lỗ chờ thay đổi từ 4.0mm đến 4.5mm (bước tăng 0.1mm) để tìm ra kích thước lỗ tối ưu cho từng loại vật liệu.

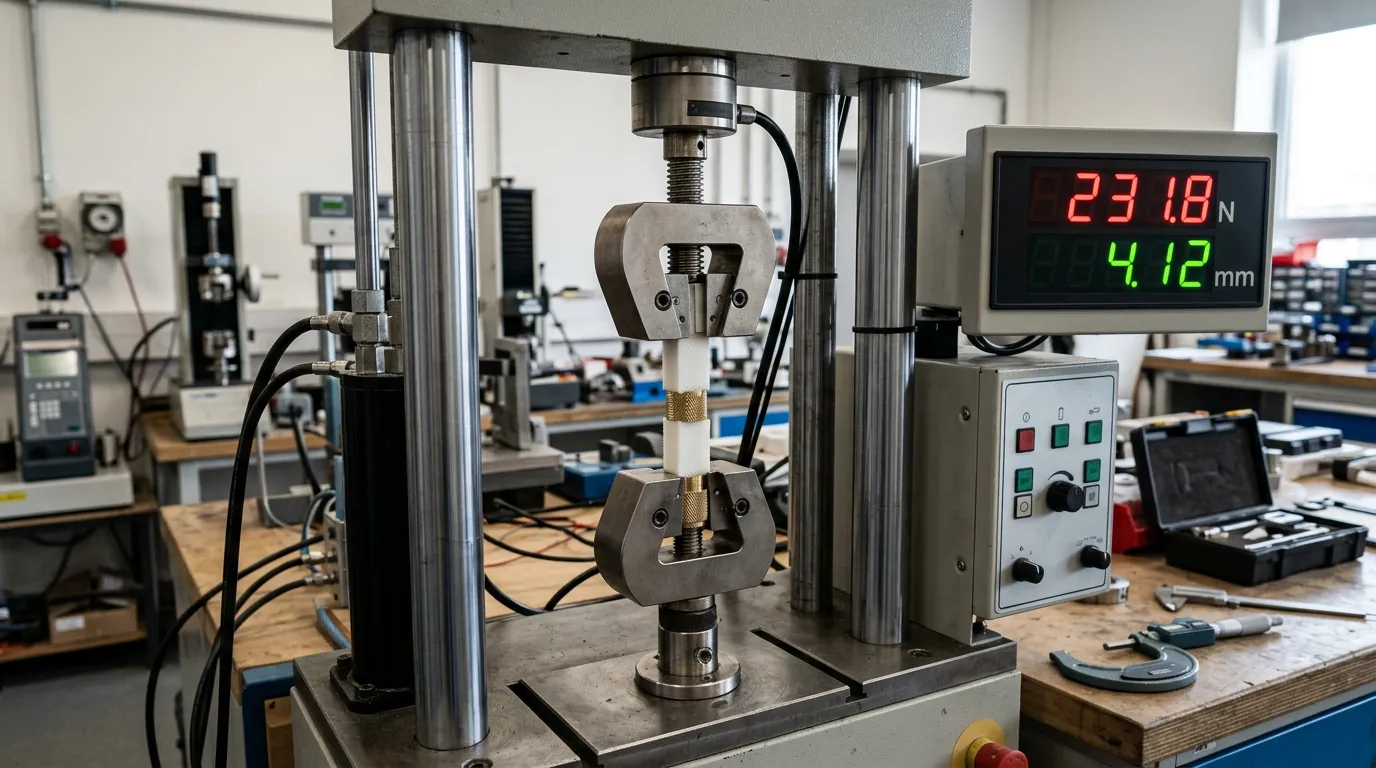

Sau khi tiến hành chèn chốt ren bằng mỏ hàn chuyên dụng ở nhiệt độ 245°C (với PETG) và 285°C (với PA-CF), các khối mẫu được để nguội tự nhiên trong 24 giờ tại phòng lab của GN3D trước khi đưa lên máy kéo nén vạn năng để kiểm tra độ bền cơ học.
Kết quả thực nghiệm lực kéo đứt (Pull-out force)
Thử nghiệm lực kéo đứt được thực hiện bằng cách vặn bu-lông thép M3 cấp bền 12.9 vào chốt ren nhiệt, sau đó máy kéo sẽ tác dụng lực kéo dọc trục tăng dần cho đến khi chốt ren bị giật đứt ra khỏi khối nhựa. Kết quả thực nghiệm đo được như sau:
- Đối với nhựa PETG:
- Đường kính lỗ chờ 4.0mm: Lực kéo đứt đạt 980 N (nhựa bị nứt vỡ vấu do lỗ quá hẹp gây ứng suất lớn khi ép).
- Đường kính lỗ chờ 4.2mm: Lực kéo đứt tối đa đạt 1320 N (nhựa điền đầy hoàn toàn, chốt bám giữ tối ưu).
- Đường kính lỗ chờ 4.5mm: Lực kéo đứt giảm còn 740 N (lỗ quá rộng, nhựa không bám hết các gai nhám).
- Đối với nhựa PA-CF (Nylon Carbon):
- Đường kính lỗ chờ 4.1mm: Lực kéo đứt đạt 1450 N.
- Đường kính lỗ chờ 4.3mm: Lực kéo đứt tối đa đạt 1890 N (độ bền cơ học vượt trội nhờ cốt sợi carbon chịu kéo cực tốt).
- Đường kính lỗ chờ 4.5mm: Lực kéo đứt giảm xuống 1120 N.
Số liệu thực nghiệm cho thấy đường kính lỗ chờ tối ưu cho chốt ren M3 có đường kính ngoài 4.6mm là 4.2mm đối với nhựa PETG và 4.3mm đối với nhựa PA-CF (PA-CF cần lỗ rộng hơn 0.1mm do độ nhớt nhựa nóng chảy cao và độ co ngót cực thấp của sợi carbon khiến nhựa khó chảy len lỏi vào các rãnh hẹp hơn).
Ảnh hưởng của mật độ infill và số lượng đường vỏ (Wall Loops) xung quanh lỗ ren
Thêm vào đó, chúng tôi cũng tiến hành thử nghiệm biến thiên cấu trúc in của khối nhựa để đánh giá tác động cơ học đến mối ghép.
Khi giữ nguyên đường kính lỗ chờ tối ưu 4.2mm trên nhựa PETG và thay đổi số lượng đường vỏ (wall loops) xung quanh lỗ từ 2 lớp lên 6 lớp, lực kéo đứt tăng trưởng rõ rệt. Với mẫu in 2 lớp vỏ (wall loops), lực kéo đứt chỉ đạt 850 N và xảy ra hiện tượng tách lớp thành nhựa xung quanh lỗ. Khi tăng lên 6 lớp vỏ, lực kéo đứt đạt mức 1380 N mà không làm hỏng cấu trúc vấu nhựa xung quanh.
Về mật độ infill, việc tăng infill từ 20% lên 60% chỉ làm tăng lực kéo đứt khoảng 12% đối với lực kéo dọc trục. Kết luận kỹ thuật rút ra là: để tối ưu lực kéo giữ cho chốt ren nhiệt, việc tăng số lượng đường vỏ (wall loops/perimeters) xung quanh lỗ chờ mang lại hiệu quả cơ học lớn hơn nhiều so với việc tăng mật độ infill tổng thể của toàn bộ chi tiết, giúp tiết kiệm đáng kể vật liệu và thời gian in.
FAQ – Giải đáp thắc mắc về thiết kế mối ghép ren và insert ren nhiệt in 3d
Dưới đây là một số câu hỏi kỹ thuật thường gặp khi ứng dụng mối ghép ren và chốt ren nhiệt trong sản xuất chi tiết in 3D được tổng hợp từ thực tế tư vấn khách hàng tại GN3D Studio.
Có thể chèn chốt ren nhiệt cho nhựa PC chịu nhiệt cao không?
Hoàn toàn có thể và đây là giải pháp được khuyến khích cho các cụm chi tiết máy chịu tải nặng liên tục. nhựa PC có nhiệt độ nóng chảy và nhiệt độ biến dạng nhiệt rất cao, do đó khi chèn chốt ren nhiệt, bạn cần tăng nhiệt độ mỏ hàn lên mức 280°C đến 290°C. Lưu ý rằng nhựa PC có độ nhớt cao khi nóng chảy, cần thao tác nhấn mỏ hàn đều tay và giữ lực ép nhẹ lâu hơn một chút so với PLA hay PETG để đảm bảo nhựa PC ôm sát vào các rãnh nhám ngoài của chốt đồng.
Tại sao chốt ren bị tuột ra khi vặn bu-lông vào?
Hiện tượng chốt ren đồng bị tuột hoặc xoay tròn trong lòng nhựa khi vặn bu-lông thường do ba nguyên nhân kỹ thuật chính:
- Đường kính lỗ chờ thiết kế quá rộng, dẫn đến lượng nhựa nóng chảy không đủ để điền đầy và khóa chặt các rãnh nhám của chốt ren.
- Mỏ hàn quá nóng làm phân hủy nhiệt cấu trúc polyme của nhựa xung quanh lỗ, khiến nhựa bị giòn bở và mất khả năng chịu lực.
- Vặn bu-lông vào quá sớm khi nhựa chưa nguội hẳn, khiến chốt ren bị xoay và làm hỏng cấu trúc khóa cơ học của lỗ nhựa.
Có thể tái sử dụng chốt ren nhiệt sau khi chi tiết nhựa bị hỏng không?
Có thể thu hồi và tái sử dụng chốt ren nhiệt bằng đồng thau bằng cách đặt đầu mỏ hàn nóng vào lòng chốt ren để làm mềm lớp nhựa xung quanh, sau đó dùng nhíp nhấc chốt ra ngoài. Tuy nhiên, chốt ren thu hồi thường sẽ bám dính một lượng nhựa thừa trong các rãnh khía bên ngoài. Trước khi chèn vào chi tiết mới, bạn cần làm sạch lượng nhựa bám này bằng cách đốt nóng chốt và dùng bàn chải sắt chải sạch để đảm bảo các rãnh khía ngoài có thể tạo liên kết khóa cơ học tối ưu với chi tiết nhựa mới.
