Với sự phát triển vượt bậc của công nghệ camera và các cảm biến quang học tích hợp, việc scan 3d bằng điện thoại đã trở thành một giải pháp số hóa vật lý vô cùng tiện lợi và dễ tiếp cận. Nhiều người đam mê sáng chế, thiết kế mỹ thuật và thậm chí cả các kỹ sư cơ khí thường thắc mắc liệu chiếc smartphone nhỏ gọn trong túi có thể thay thế hoàn toàn máy quét chuyên nghiệp để tự tạo file in 3D hay không. Thực tế, bạn hoàn toàn có thể tự quét vật thể vật lý bằng điện thoại thông minh để tạo ra các mô hình số ba chiều. Sự khác biệt lớn nằm ở công nghệ bạn lựa chọn để thực hiện: Photogrammetry (phép đo ảnh) hay cảm biến LiDAR (quét laser hồng ngoại). Bài viết này sẽ phân tích chi tiết cơ chế hoạt động, đánh giá các ứng dụng phổ biến hiện nay và chỉ ra những ranh giới kỹ thuật nơi thiết bị di động phải nhường bước cho các thiết bị quét chuyên dụng.
Scan 3D bằng điện thoại là quá trình sử dụng hệ thống camera (qua kỹ thuật Photogrammetry) hoặc cảm biến LiDAR tích hợp trên smartphone để thu thập dữ liệu hình học của vật thể thực, từ đó tái tạo chúng thành mô hình kỹ thuật số ba chiều có thể chỉnh sửa hoặc in 3D.
| Tiêu chí so sánh | Công nghệ Photogrammetry (Chụp ảnh) | Công nghệ cảm biến LiDAR (Laser quét) |
|---|---|---|
| Thiết bị yêu cầu | Mọi smartphone có camera chất lượng cao | iPhone Pro/Pro Max (từ dòng 12 trở lên) hoặc iPad Pro |
| Cơ chế cốt lõi | Ghép hàng trăm ảnh chụp chồng lấp từ nhiều góc | Phát tia laser hồng ngoại đo thời gian phản hồi (ToF) |
| Thời gian xử lý | Lâu (từ 5 đến 30 phút, thường xử lý trên đám mây) | Tức thời (xử lý trực tiếp trên thiết bị theo thời gian thực) |
| Độ chi tiết bề mặt | Cực kỳ cao, ghi nhận vân bề mặt và màu sắc rất tốt | Trung bình, bề mặt lưới thường bị bo tròn hoặc mất chi tiết nhỏ |
| Độ chính xác kích thước | Sai số lớn, dễ bị méo hình nếu chụp thiếu sáng | Khá tốt đối với không gian lớn, sai số từ 5mm đến 10mm |
| Ứng dụng phù hợp nhất | Quét vật thể nhỏ, tượng mỹ thuật, đồ chơi có nhiều chi tiết | Quét phòng ốc, sa bàn, nội thất, vật thể lớn ngoài trời |
Cơ chế hoạt động của các công nghệ quét 3D trên điện thoại
Để khai thác tối đa hiệu quả từ việc số hóa vật thể bằng điện thoại thông minh, trước hết bạn cần hiểu rõ nguyên lý kỹ thuật của hai công nghệ cốt lõi đang được các ứng dụng di động sử dụng. Việc lựa chọn sai công nghệ ngay từ đầu sẽ dẫn đến kết quả mô hình bị méo mó, mất chi tiết hoặc sai số kích thước vượt ngoài tầm kiểm soát.
Công nghệ Photogrammetry: Tái tạo mô hình từ hàng loạt ảnh chụp tĩnh
Photogrammetry (phép đo ảnh) là công nghệ lâu đời và phổ biến nhất trên các thiết bị di động. Cơ chế hoạt động của công nghệ này dựa trên toán học và phối cảnh hình học. Khi bạn sử dụng điện thoại chụp từ 50 đến hơn 200 bức ảnh xung quanh một vật thể từ nhiều góc độ khác nhau (với độ chồng lấp giữa các bức ảnh đạt từ 70% đến 80%), thuật toán sẽ phân tích các điểm đặc trưng chung (feature points) xuất hiện trên nhiều bức ảnh. Từ sự thay đổi vị trí của các điểm này giữa các góc chụp, phần mềm sẽ tính toán tọa độ không gian ba chiều của từng điểm để tạo ra đám mây điểm (point cloud), sau đó dựng thành lưới đa giác (mesh) và áp bản đồ màu sắc (texture map) của vật thể gốc.
Ưu điểm lớn nhất của Photogrammetry là khả năng tận dụng cảm biến hình ảnh độ phân giải cao của camera điện thoại. Các mô hình tạo ra bằng phương pháp này thường có độ sắc nét về màu sắc và vân bề mặt cực kỳ chân thực, tái hiện rõ nét các chi tiết nhỏ như thớ gỗ, vết nứt trên đá hay hoa văn trên tượng đất sét. Điểm hạn chế là quá trình này yêu cầu tính toán rất nặng, thường phải tải ảnh lên máy chủ đám mây để xử lý và đòi hỏi người chụp phải giữ vững tay, giữ ánh sáng môi trường đồng đều trong suốt quá trình tác nghiệp.
Công nghệ cảm biến LiDAR: Đo đạc hình học bằng tia laser hồng ngoại
Khác với Photogrammetry phụ thuộc vào phân tích hình ảnh trực quan, cảm biến LiDAR (Light Detection and Ranging) tích hợp trên các dòng iPhone Pro và iPad Pro sử dụng cơ chế đo khoảng cách vật lý trực tiếp. LiDAR hoạt động bằng cách phát ra các chùm tia laser hồng ngoại vô hình dưới dạng mạng lưới các điểm sáng lên bề mặt vật thể. Cảm biến sẽ đo khoảng thời gian từ lúc tia laser phát ra cho đến khi nó phản xạ ngược trở lại (Time-of-Flight – ToF). Nhờ tốc độ ánh sáng là hằng số, thiết bị có thể tính toán khoảng cách từ cảm biến đến hàng vạn điểm trên bề mặt vật thể gần như ngay lập tức trong thời gian thực.
Quá trình quét bằng LiDAR diễn ra cực kỳ nhanh chóng. Bạn chỉ cần di chuyển điện thoại xung quanh vật thể và quan sát lưới 3D tự động phủ lên mô hình trên màn hình. LiDAR hoạt động độc lập với điều kiện ánh sáng xung quanh, thậm chí có thể quét tốt trong bóng tối. Tuy nhiên, cảm biến LiDAR trên điện thoại có mật độ điểm quét khá thưa và bước sóng laser giới hạn để đảm bảo an toàn cho mắt. Hệ quả là lưới đa giác thu được thường bị bo tròn ở các cạnh sắc, mất đi các chi tiết hình học nhỏ dưới 5mm và chỉ thích hợp để dựng hình các cấu trúc lớn như phòng ốc, nội thất hoặc sa bàn ngoại cảnh.
Đánh giá chi tiết các ứng dụng scan 3D tốt nhất trên điện thoại thông minh
Thị trường ứng dụng di động hiện có hàng chục phần mềm hỗ trợ số hóa vật thể. Qua quá trình thử nghiệm thực tế phục vụ tạo mẫu nhanh tại xưởng gia công, chúng tôi đánh giá cao ba ứng dụng có độ ổn định và chất lượng tệp xuất ra tốt nhất dưới đây.
Polycam: Ứng dụng đa dụng hàng đầu cho cả iOS và Android

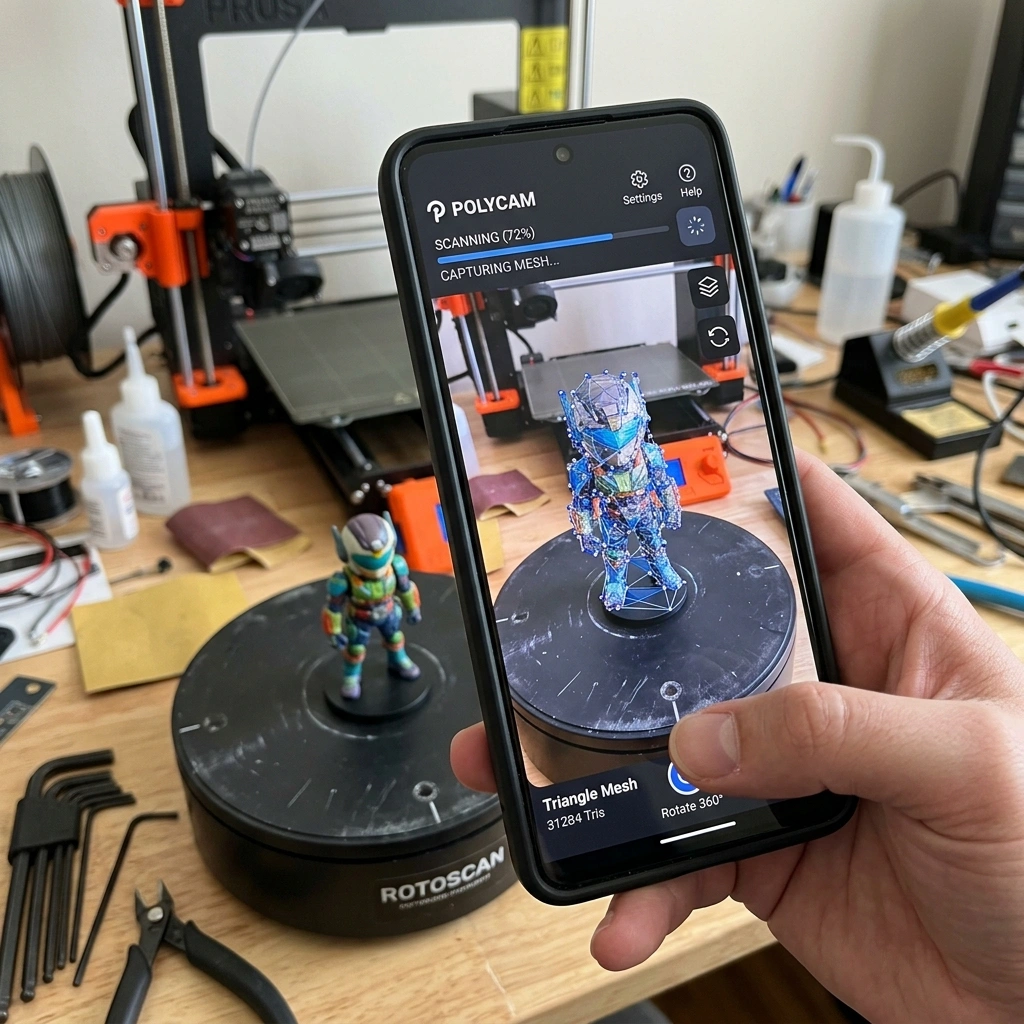

Polycam hiện là ứng dụng phổ biến nhất nhờ tích hợp hoàn hảo cả hai công nghệ Photogrammetry và LiDAR. Đối với người dùng iPhone Pro, chế độ quét LiDAR của Polycam cho phép thu thập dữ liệu không gian phòng hoặc các vật thể lớn chỉ trong vài giây với tốc độ xử lý trực tiếp trên máy cực kỳ ấn tượng. Bạn có thể xuất file dưới dạng sơ đồ mặt bằng 2D hoặc mô hình 3D thô để bố trí nội thất.
Đối với các vật thể nhỏ cần độ chi tiết cao, chế độ Photo (Photogrammetry) của Polycam hoạt động xuất sắc trên cả hai nền trạng Android và iOS. Ứng dụng tự động hướng dẫn người dùng góc chụp tối ưu và sử dụng server đám mây để ghép ảnh. File đầu ra (.OBJ hoặc .gLTF) có vân màu sắc cực kỳ sống động. Tuy nhiên, để xuất được file lưới sạch (.STL) phục vụ in 3D chuyên sâu, người dùng cần đăng ký gói trả phí của nhà phát triển.
Kiri Engine: Giải pháp Photogrammetry tối ưu cho hệ điều hành Android
Kiri Engine là một ứng dụng vô cùng mạnh mẽ dành riêng cho việc quét Photogrammetry chất lượng cao trên cả các thiết bị Android phân khúc tầm trung. Điểm mạnh của Kiri Engine nằm ở thuật toán tái cấu trúc 3D trên đám mây được tối ưu hóa liên tục, giúp loại bỏ các nhiễu ảnh và xử lý rất tốt các chi tiết nhỏ.
Ứng dụng cho phép bạn tải lên tối đa 70 ảnh chụp miễn phí cho mỗi mẫu quét và tự động chuyển đổi thành mô hình 3D. Giao diện trực quan của Kiri Engine hiển thị rõ các góc chụp đã thực hiện dưới dạng các quả cầu ảo xung quanh mô hình, giúp bạn dễ dàng nhận biết vùng nào bị thiếu ảnh để bổ sung kịp thời. Phiên bản trả phí của ứng dụng hỗ trợ xuất trực tiếp file .STEP hoặc .quad-mesh, giúp đơn giản hóa quá trình xử lý hậu kỳ trên các phần mềm thiết kế.
Scaniverse: Ứng dụng miễn phí hoàn hảo của Niantic
Được thâu tóm bởi gã khổng lồ công nghệ Niantic, Scaniverse hiện được mở khóa hoàn toàn miễn phí tất cả các tính năng cao cấp cho người dùng. Ứng dụng này nổi tiếng với khả năng xử lý hình ảnh trực tiếp trên thiết bị (on-device processing) mà không cần kết nối mạng internet hay tải ảnh lên server đám mây, giúp bảo mật dữ liệu mẫu quét tuyệt đối.
Scaniverse sử dụng thuật toán thông minh kết hợp dữ liệu từ camera thường và cảm biến LiDAR để dựng mô hình lưới có độ bám dính vân màu rất tốt. Ứng dụng cho phép xuất các định dạng file thông dụng như .FBX, .OBJ và đặc biệt là .STL để đưa thẳng vào phần mềm cắt lớp in 3D. Đây là lựa chọn phù hợp nhất cho những ai muốn thử nghiệm công nghệ quét 3D mà không muốn tốn chi phí bản quyền hàng tháng.
Ranh giới kỹ thuật: Khi nào điện thoại phải chịu thua thiết bị quét chuyên nghiệp?
Dù các ứng dụng di động đã có những bước tiến dài, việc tự scan 3d bằng điện thoại vẫn tồn tại những ranh giới kỹ thuật không thể vượt qua do giới hạn về phần cứng. Hiểu rõ những giới hạn này sẽ giúp bạn tránh lãng phí thời gian vào các dự án đòi hỏi độ chính xác cao.
Bài toán dung sai kích thước trong chế tạo cơ khí
In và chế tạo các chi tiết lắp ghép kỹ thuật đòi hỏi sai số rất nhỏ. Tại xưởng gia công, chúng tôi kiểm soát dung sai in 3D FDM ở mức ±0.1mm để đảm bảo các khớp ghép cơ khí hoạt động trơn tru.
Trong khi đó, sai số của việc scan bằng điện thoại thông thường dao động từ 2mm đến hơn 10mm tùy thuộc vào điều kiện ánh sáng và kích thước vật thể. Thuật toán của ứng dụng di động thường tự động làm mịn lưới bề mặt để mô hình trông đẹp mắt, vô tình xóa nhòa các góc bo sắc cạnh, các rãnh ren ốc siêu mịn hoặc các mặt phẳng kỹ thuật. Nếu bạn cố in 3D một bánh răng cơ khí từ file scan điện thoại, sản phẩm chắc chắn sẽ bị kẹt biên dạng, lệch tâm trục và không thể vận hành được. Lúc này, bạn bắt buộc phải sử dụng dịch vụ quét 3D chuyên nghiệp sử dụng máy quét laser chuyên dụng có dung sai kiểm soát chặt chẽ ở mức 0.02mm.
Những bề mặt khắc tinh của camera điện thoại
Thuật toán Photogrammetry trên điện thoại dựa vào việc so sánh màu sắc của các pixel ảnh để tìm điểm đặc trưng. Do đó, các bề mặt dưới đây sẽ khiến camera điện thoại hoàn toàn mất dấu:
- Bề mặt kim loại sáng bóng, mạ chrome hoặc gương phản chiếu: Ánh sáng phản chiếu thay đổi liên tục theo góc nhìn làm thuật toán nhận diện sai tọa độ điểm.
- Bề mặt trong suốt (nhựa, thủy tinh): Camera nhìn xuyên qua vật thể dẫn đến không thể xác định đâu là bề mặt thực tế cần quét.
- Bề mặt đơn sắc, nhẵn mịn hoàn toàn (như một khối nhựa đen bóng): Không có các điểm đặc trưng, hoa văn để thuật toán đối chiếu giữa các bức ảnh.
Các máy quét chuyên nghiệp xử lý triệt để vấn đề này nhờ hệ thống chùm tia laser xanh đa tia cường độ cao kết hợp với việc phủ một lớp bột phản quang chuyên dụng siêu mỏng (độ dày dưới 0.002mm) lên bề mặt mẫu quét, giúp ghi nhận chính xác 100% hình học của cả những vật thể trong suốt hoặc phản quang mạnh nhất.
Câu chuyện từ xưởng GN3D: Cứu cánh thiết kế ngược từ file scan điện thoại lỗi
Tháng trước, một khách hàng từ doanh nghiệp sản xuất thiết bị điện tử tại Quận Bình Tân mang đến GN3D một tệp mesh STL được xuất ra từ ứng dụng Polycam trên iPhone Pro. Mẫu vật là một chiếc vỏ nắp hộp nhựa kỹ thuật bảo vệ bo mạch có kích thước cơ bản 150×100×50mm. Khách hàng muốn sử dụng file này để in 3D thử nghiệm lắp ráp bằng nhựa PETG chịu va đập tại xưởng của chúng tôi.
Tuy nhiên, khi mở file trên phần mềm chuyên dụng, kỹ sư kỹ thuật phát hiện tệp lưới bị lỗi nghiêm trọng. Toàn bộ phần vách hộp bị cong võng vào trong, các lỗ bắt ốc vít đường kính 4mm bị bóp méo thành hình elip lệch tâm tới 1.5mm, và gờ khớp trượt xung quanh nắp hộp bị bo tròn hoàn toàn làm mất đi công năng lắp ghép cơ khí. Khách hàng chia sẻ họ đã mất 3 tiếng chụp đi chụp lại hơn 150 bức ảnh nhưng thuật toán điện thoại vẫn không thể dựng chuẩn xác phần rãnh khớp hẹp do bóng tối che khuất.
Kỹ sư kỹ thuật đã tư vấn khách hàng mang mẫu vật lý trực tiếp đến xưởng in 3D thực tại địa chỉ 142 Liên Khu 5-6, Bình Tân, TP.HCM. Chúng tôi đã áp dụng quy trình số hóa chuyên nghiệp:
- Chuẩn bị bề mặt: Dán điểm định vị laser và phủ một lớp bột phản quang siêu mịn tự bay hơi lên bề mặt nhựa bóng của nắp hộp.
- Quét 3D chuyên nghiệp: Sử dụng thiết bị quét laser xanh cầm tay đa tia để lấy trọn vẹn biên dạng hình học và các hốc sâu của nắp hộp chỉ trong 10 phút.
- Thiết kế ngược (Reverse Engineering): Nhập dữ liệu lưới quét sạch vào phần mềm Geomagic Design X để dựng lại mô hình CAD tham số (.STEP). Kỹ sư tiến hành đo đạc đối chiếu, bù trừ các sai số co ngót nhựa và chuẩn hóa đường kính lỗ ốc đúng chuẩn kỹ thuật.
- Tạo mẫu thử: Xuất file STEP sang phần mềm cắt lớp và tiến hành in 3D FDM tại xưởng với độ cao lớp in 0.2mm, mật độ infill 40% để đạt độ cứng vững tốt nhất.
Kết quả, mẫu thử in ra có dung sai lắp ghép nằm trong mức ±0.1mm. Khách hàng mang về lắp ráp thử nghiệm bo mạch hoàn toàn khít sát, các lỗ ốc đồng tâm tuyệt đối. Nhờ việc chuyển đổi từ tự scan bằng điện thoại sang dịch vụ chuyên nghiệp và in mẫu thử nhanh tại GN3D, doanh nghiệp đã hoàn thiện sản phẩm chỉ sau 2 ngày thay vì mất hàng tuần loay hoay sửa file lưới lỗi.
Khi nào bạn nên tự quét bằng điện thoại và khi nào cần dịch vụ chuyên nghiệp?
Để tối ưu hóa chi phí và thời gian cho công việc của mình, bạn có thể tham khảo bảng phân loại mục đích sử dụng thực tế dưới đây.
Các trường hợp hoàn hảo để tự scan bằng điện thoại
Bạn hoàn toàn có thể tự thực hiện quét vật thể bằng điện thoại thông minh trong các trường hợp phi kỹ thuật hoặc không yêu cầu khắt kê về mặt kích thước lắp ráp cơ khí:
- Số hóa cổ vật, tác phẩm nghệ thuật làm tài nguyên game: Khi mục tiêu chính là lấy vân màu sắc (texture) và biên dạng thô để đưa vào các phần mềm 3D như Blender làm phim hoặc thiết kế game AR/VR.
- Khảo sát mặt bằng không gian kiến trúc sơ bộ: Quét nhanh hiện trạng phòng khách, phòng ngủ để lên ý tưởng sắp xếp đồ nội thất thô trước khi thiết kế chi tiết.
- Quét các vật thể tự nhiên làm đồ chơi handmade: Quét các loại quả thông, khúc gỗ, vỏ sò để in nhựa PLA trang trí cơ bản, không cần lắp ráp khớp cơ khí.
Các trường hợp bắt buộc sử dụng dịch vụ quét 3D chuyên nghiệp
Đối với các ứng dụng kỹ thuật chế tạo, nghiên cứu và sản xuất công nghiệp, bạn cần sự hỗ trợ của các thiết bị quét chuyên dụng để đảm bảo chất lượng đầu ra:
- Thiết kế ngược chi tiết máy bị mòn vẹt: Khi cần phục dựng một bánh răng, trục khuỷu hoặc cánh quạt máy bơm đã mất bản vẽ CAD gốc.
- Gia công chế tạo Jig và đồ gá nhà máy: Đòi hỏi các mặt phẳng định vị và lỗ chốt định vị phải đạt dung sai lắp ghép chính xác dưới 0.05mm.
- Kiểm tra sai số sản phẩm đúc/dập vỏ kim loại: So sánh đối chiếu sản phẩm thực tế sau khi gia công với file CAD gốc để phát hiện các biến dạng nhiệt.
Tại GN3D Studio, chúng tôi không chỉ cung cấp dịch vụ in 3D FDM chuyên sâu mà còn hỗ trợ toàn diện quy trình từ ý tưởng đến thành phẩm:
- Hỗ trợ xử lý file tối đa: Chưa có file 3D? Không sao — GN3D hỗ trợ chuyển đổi từ ảnh chụp, bản vẽ tay hoặc bản vẽ kỹ thuật 2D thành file in được, giúp hiện thực hóa ý tưởng của bạn một cách nhanh chóng.
- Báo giá nhanh chóng: Nhận báo giá in 3D miễn phí và báo giá quét 3D chỉ trong 5 phút — gửi file hoặc hình ảnh kích thước mẫu qua Zalo hoặc form liên hệ trực tuyến.
- Chất lượng kỹ thuật đạt chuẩn: Tập trung 100% vào công nghệ in FDM đa vật liệu (nhựa PLA, PETG, ABS, TPU, Nylon/PA) với hệ thống máy in hiện đại, đảm bảo dung sai chế tạo cơ khí đạt mức ±0.1mm.
Giải đáp các câu hỏi thường gặp về quét 3D bằng điện thoại
Dưới đây là tổng hợp những thắc mắc phổ biến nhất của khách hàng khi tự quét mô hình bằng smartphone và các câu trả lời kỹ thuật từ chuyên gia kỹ thuật.
Điện thoại Android không có cảm biến LiDAR thì có scan 3D được không?
Hoàn toàn được. Bạn có thể sử dụng chế độ Photogrammetry trên các ứng dụng như Polycam hoặc Kiri Engine. Chế độ này chỉ yêu cầu camera thông thường để chụp ảnh vật thể từ nhiều góc độ. Thuật toán đám mây sẽ phân tích và ghép các ảnh này thành mô hình 3D. Tuy nhiên, bạn cần đảm bảo chụp trong môi trường ánh sáng tốt, không bị đổ bóng gắt và tay không được rung khi bấm máy để tránh ảnh bị nhòe làm lỗi lưới.
File scan từ điện thoại có thể đưa trực tiếp vào máy in 3D được không?
Thông thường là không nên đưa trực tiếp vào phần mềm cắt lớp để in ngay. File xuất ra từ các ứng dụng quét trên điện thoại thường chứa rất nhiều lỗi hình học như hở lưới (non-manifold), chồng chéo đa giác hoặc các điểm rác trôi nổi trong không gian. Nếu in trực tiếp, máy in 3D sẽ bị lỗi đường chạy dao, gây ra hiện tượng kéo sợi (stringing), lỗi đầu phun hoặc thậm chí làm hỏng sản phẩm giữa chừng. Bạn cần đưa file qua các phần mềm trung gian như Meshmixer hoặc Blender để vá lỗ thủng, làm phẳng đáy trước khi tiến hành cắt lớp.
Làm sao để nâng cao độ chính xác khi tự quét mô hình bằng camera điện thoại?
Để tối ưu hóa chất lượng tệp quét bằng phương pháp Photogrammetry, bạn nên đặt vật thể trên một bề mặt có nhiều hoa văn ngẫu nhiên (ví dụ như một tờ báo cũ hoặc tấm thảm có họa tiết). Các hoa văn này giúp thuật toán dễ dàng nhận diện và định vị camera trong không gian. Ngoài ra, hãy chụp tối thiểu 80 ảnh từ 3 độ cao khác nhau (góc thấp, góc ngang và góc từ trên xuống) xung quanh vật thể với tốc độ di chuyển chậm rãi. Đối với vật thể có bề mặt hơi bóng, bạn có thể phủ một lớp mỏng phấn rôm trẻ em để làm mờ bề mặt trước khi chụp.
GN3D Studio có nhận in 3D từ các file scan bằng điện thoại của khách hàng không?
Có. Chúng tôi hỗ trợ tiếp nhận mọi định dạng file lưới từ khách hàng như .STL, .OBJ hay .3MF. Kỹ sư kỹ thuật sẽ hỗ trợ kiểm tra và sửa lỗi hở lưới cơ bản miễn phí trước khi in để đảm bảo sản phẩm bám bàn in tốt và không bị lỗi vách. Đối với các file quét bị biến dạng nặng nhưng yêu cầu lắp ghép chính xác, chúng tôi cung cấp dịch vụ thiết kế ngược chuyên nghiệp để dựng lại file CAD chuẩn xác, giúp bạn có được sản phẩm in hoàn thiện đạt dung sai ±0.1mm đúng Spec kỹ thuật yêu cầu.
