Bạn cần sản xuất một lô vỏ hộp nhựa thiết bị cơ khí cơ tính tốt nhưng chi phí chế tạo khuôn nhôm CNC quá lớn? Công nghệ in 3D FDM kết hợp với kỹ thuật làm khuôn silicon chính là phương án sản xuất nhỏ hiệu quả giúp tối ưu ngân sách đáng kể. Quy trình này cho phép chuyển đổi mô hình in 3D thành các sản phẩm nhựa Polyurethane (PU) có bề mặt láng mịn và tính chất cơ lý tương đương nhựa ép phun công nghiệp.

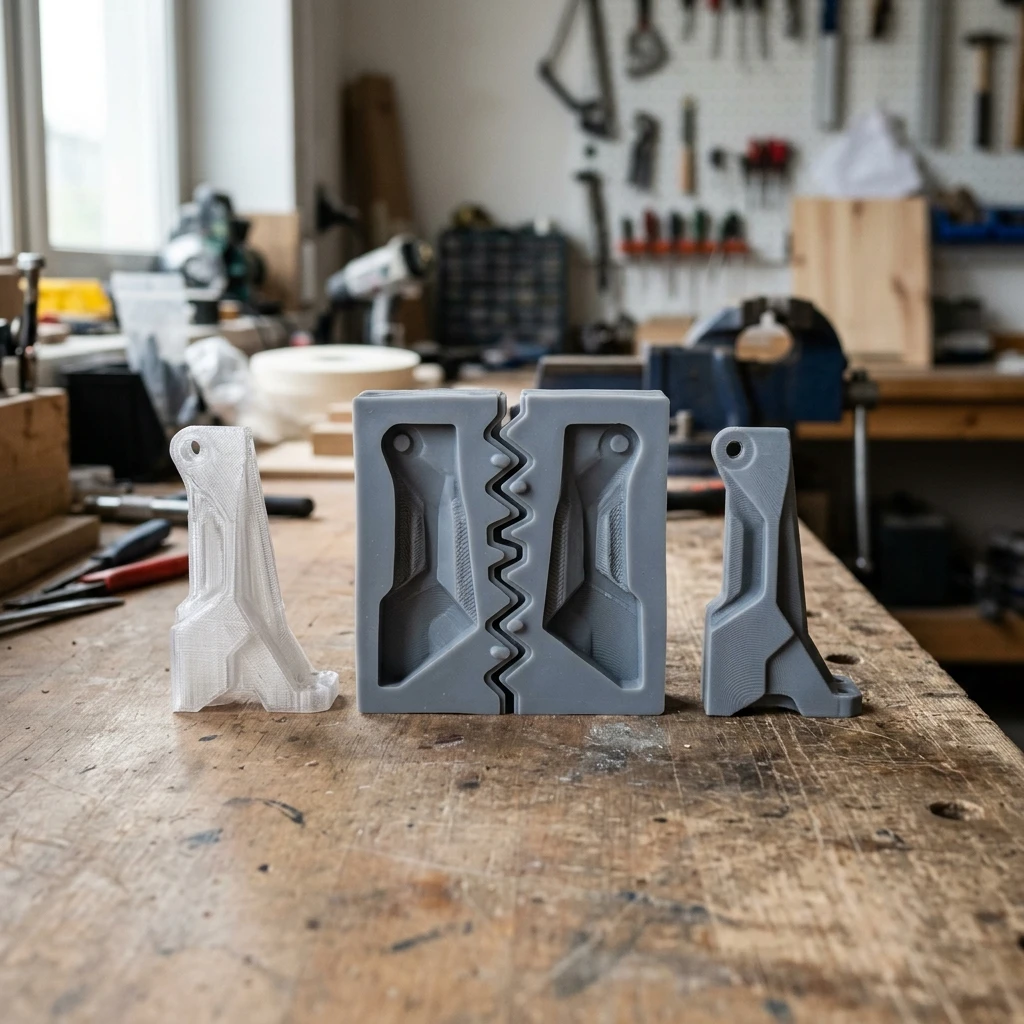

Làm khuôn silicon đúc nhựa Polyurethane (PU) là phương pháp chế tạo khuôn mềm từ silicon lỏng hai thành phần dựa trên mẫu in 3D master pattern. Khuôn silicon sau khi đông rắn được cắt đôi để đúc các chi tiết nhựa PU có độ chi tiết cao và cơ tính ưu việt.
| Tiêu chí so sánh | Làm khuôn silicon và đúc nhựa PU | Gia công CNC khuôn nhôm |
|---|---|---|
| Chi phí đầu tư ban đầu | Rất thấp (chỉ từ vài trăm nghìn đến vài triệu đồng cho phôi in 3D và keo silicon lỏng) | Rất cao (chi phí lập trình chạy dao, mua block nhôm nguyên khối từ chục triệu đồng) |
| Thời gian hoàn thiện | Cực nhanh (hoàn thành bộ khuôn và đúc mẫu thử đầu tiên trong 24–48h) | Lâu (mất từ 7 đến 14 ngày làm việc tùy thuộc tiến độ xưởng cơ khí gia công) |
| Số lượng sản phẩm tối ưu | Phù hợp nhất cho sản xuất thử nghiệm và lô nhỏ (10–100 sản phẩm) | Phù hợp cho lô sản xuất quy mô vừa và lớn (100–1000 sản phẩm) |
| Độ phức tạp biên dạng | Rất cao (silicon mềm dẻo dễ bóc tách khỏi các góc lẹm, undercut phức tạp) | Bị giới hạn bởi góc thoát dao CNC, hướng chạy dao cơ khí và chiều sâu lòng khuôn |
| Tuổi thọ của bộ khuôn | Thấp (chỉ đúc được khoảng 20–30 lần trước khi lòng silicon bị biến tính cơ học) | Rất cao (khuôn kim loại cứng cáp, sử dụng được hàng nghìn lần đúc ép phun) |
Tại sao kết hợp in 3D FDM và khuôn silicon giúp tiết kiệm chi phí sản xuất lô nhỏ?
Khi cần tạo ra một vài chục sản phẩm nhựa kỹ thuật đạt chuẩn thương mại, các kỹ sư thường đứng trước bài toán tiến thoái lưỡng nan. Nếu in 3D FDM toàn bộ số lượng đó, thời gian chạy máy sẽ kéo dài liên tục nhiều ngày, đồng thời bề mặt sản phẩm sẽ lộ rõ các đường vân lớp in cơ học làm giảm tính thẩm mỹ. Nếu mở khuôn kim loại để ép phun, chi phí đầu tư ban đầu cho bộ khuôn sẽ cực kỳ đắt đỏ, không thể thu hồi vốn với quy mô đơn hàng nhỏ.
Sự kết hợp giữa in 3D FDM và kỹ thuật làm khuôn silicon giải quyết triệt để bài toán này. Bản chất của phương pháp này là sử dụng in 3D FDM để chế tạo một mẫu gốc duy nhất (master pattern) có dung sai chính xác ±0.1mm. Mẫu gốc này được xử lý bề mặt láng mịn hoàn hảo, sau đó dùng để định hình lòng khuôn silicon mềm. Nhờ đặc tính dẻo dai và đàn hồi tốt của silicon lỏng sau khi lưu hóa, người thợ có thể đúc các chi tiết nhựa Polyurethane có hình dáng rất phức tạp, chứa nhiều góc lẹm (undercut) khó gia công mà không sợ bị kẹt khuôn cơ học.
Hơn nữa, chi phí cho mỗi sản phẩm đúc nhựa PU từ khuôn silicon rẻ hơn nhiều so với việc chạy máy in 3D liên tục, đồng thời bề mặt sản phẩm đạt độ mịn bóng đồng đều sau khi mẫu gốc được xử lý hậu xử lý kỹ càng. Đây là giải pháp in 3D công nghiệp hiệu quả cho các doanh nghiệp đang trong giai đoạn thử nghiệm sản phẩm mới hoặc sản xuất thiết bị chuyên dụng số lượng giới hạn trên thị trường.
Bước 1: Tạo mẫu master pattern bằng công nghệ in 3D FDM độ chính xác cao
Mọi sai sót nhỏ nhất trên mẫu master pattern in 3D sẽ được sao chép nguyên vẹn lên khuôn silicon và các sản phẩm đúc nhựa PU sau đó. Do đó, việc chế tạo mẫu master pattern đòi hỏi sự chính xác tuyệt đối về mặt hình học và quy trình hậu xử lý bề mặt nghiêm ngặt.
Tại xưởng in 3D GN3D, chúng tôi ưu tiên sử dụng nhựa PETG chất lượng cao thay vì nhựa PLA tiêu chuẩn để in mẫu gốc master pattern. Nhựa PETG được ưa chuộng nhờ độ ổn định kích thước vượt trội, không bị co ngót hay cong vênh (warping) trong quá trình in, giúp giữ vững dung sai kỹ thuật ±0.1mm. Hơn nữa, PETG có nhiệt độ kính hóa cao hơn PLA, giúp mẫu in không bị biến dạng dưới tác dụng nhiệt tỏa ra từ phản ứng hóa học (exothermic reaction) của nhựa PU hoặc keo silicon lỏng trong phòng lab.
Chúng tôi thiết lập các thông số slicer tối ưu cho máy in Bambu Lab X1C để tạo ra phôi in master pattern hoàn hảo:
- Độ cao lớp in (layer height): Thiết lập cực mỏng ở mức 0.1–0.12mm để giảm thiểu tối đa các đường vân lớp in cơ học.
- Độ dày thành vách (wall loops): Cài đặt từ 4–5 lớp chạy biên ngoài để tạo độ dày thịt đủ lớn, tránh bị thủng vách khi mài xả nhám cơ học.
- Mật độ infill (infill density): Thiết lập từ 25%–30% với cấu trúc Gyroid để mẫu gốc có độ chịu lực nén cao khi silicon lỏng đè lên trong hộp khuôn.
Sau khi in xong, mẫu gốc master pattern sẽ trải qua quy trình hậu xử lý bề mặt thủ công tỉ mỉ. Kỹ thuật viên tiến hành mài nhám khô và nhám ướt bằng giấy ráp mịn từ cỡ P240, P400 đến P800 để xóa sạch hoàn toàn các đường vân lớp in thô ráp. Tiếp theo, mẫu được sơn phủ một lớp lót filler chuyên dụng để lấp đầy các khe hở siêu nhỏ giữa các lớp nhựa in FDM. Cuối cùng, chúng tôi tiến hành xả nhám mịn lần cuối và sơn phủ màu bóng hoặc mờ theo yêu cầu thẩm mỹ của sản phẩm đúc cuối cùng. Bề mặt mẫu master pattern phải được xử lý hoàn toàn trơn láng để giảm lực ma sát, tránh làm rách lòng khuôn silicon khi bóc tách sản phẩm.
Bước 2: Thiết kế hộp khuôn và đổ keo silicon tạo lòng khuôn
Khi mẫu master pattern đã đạt độ hoàn thiện hoàn hảo về cả kích thước lẫn bề mặt, bước tiếp theo là chuẩn bị hộp khuôn để tiến hành đổ silicon lỏng tạo lòng khuôn. Hộp khuôn có thể được lắp ghép nhanh chóng từ các tấm nhựa acrylic phẳng hoặc in 3D nhanh bằng nhựa PLA tái chế tại xưởng gia công để tối ưu chi phí vật tư.
Mẫu master pattern sẽ được định vị chắc chắn vào đáy hộp khuôn bằng keo nến hoặc băng dính hai mặt. Kỹ sư cần tính toán khoảng cách từ các điểm biên của mẫu gốc đến các thành hộp khuôn tối thiểu là 15–20mm. Độ dày này đảm bảo thành khuôn silicon đủ dày dặn, không bị phồng hay biến dạng dưới áp lực rót của nhựa PU lỏng trong các lần đúc sau.
Silicon lỏng dùng để làm khuôn thường là dòng silicon lỏng hai thành phần RTV-2 (Room Temperature Vulcanizing), bao gồm silicon gốc và chất xúc tác đóng rắn. Quy trình pha trộn và đổ khuôn tại GN3D được thực hiện theo các bước kỹ thuật chuẩn xác:
- Tính toán khối lượng silicon: Đo thể tích hộp khuôn và trừ đi thể tích mẫu master pattern để xác định chính xác lượng silicon lỏng cần dùng, tránh lãng phí vật tư đắt tiền.
- Pha trộn tỉ lệ chính xác: Cân chính xác silicon gốc và chất xúc tác đóng rắn theo tỉ lệ khối lượng của nhà sản xuất (thường là 100:2 hoặc 100:5) bằng cân tiểu ly điện tử có độ chia 0.1g. Khuấy đều tay liên tục theo một chiều trong 3–5 phút để hai thành phần hòa trộn hoàn toàn vào nhau.
- Khử bọt khí bằng buồng chân không: Quá trình khuấy trộn cơ học sẽ tạo ra hàng nghìn bong bóng khí nhỏ li ti trong cốc silicon. GN3D đưa cốc hỗn hợp silicon vào buồng hút chân không chuyên dụng, duy trì áp suất âm -0.1 MPa trong 5–7 phút để kéo toàn bộ bọt khí ra ngoài. Đây là công đoạn bắt buộc để lòng khuôn silicon sau này không bị rỗ bề mặt.
- Rót silicon tạo khuôn: Rót silicon lỏng đã khử bọt vào hộp khuôn một cách chậm rãi. Hướng dòng chảy của silicon vào góc thấp nhất của hộp khuôn và để silicon tự dâng lên ôm trọn lấy mẫu master pattern. Việc này hạn chế tối đa việc giữ lại không khí giữa silicon và bề mặt mẫu gốc.
Sau khi đổ, khuôn silicon cần được giữ cố định ở nhiệt độ phòng ổn định từ 12–24 giờ để quá trình lưu hóa diễn ra hoàn toàn trước khi bóc tách khối khuôn.
Bước 3: Tách khuôn silicon và chuẩn bị rót nhựa Polyurethane
Khi khối silicon đã đông cứng hoàn toàn và đạt độ đàn hồi kỹ thuật tiêu chuẩn, kỹ sư sẽ tháo vỏ hộp khuôn và lấy khối silicon rắn ra ngoài. Lúc này, mẫu master pattern vẫn đang nằm chìm bên trong khối silicon.
Kỹ thuật cắt và bổ khuôn silicon đòi hỏi sự khéo léo cao của người thợ lành nghề. Kỹ sư sử dụng dao mổ y tế sắc bén để cắt dọc theo đường phân khuôn (parting line) đã định trước. Đường cắt bổ không nên là một mặt phẳng trơn mà nên có dạng hình zigzag hoặc gợn sóng nhấp nhô để tạo ra các khớp định vị tự nhiên. Khi ghép hai nửa khuôn lại với nhau để đúc nhựa, các khớp này giúp giữ hai nửa khuôn khít hoàn hảo, không bị lệch dung sai sản phẩm cuối.
Sau khi lấy mẫu gốc master pattern ra ngoài, lòng khuôn silicon rỗng sẽ hiện ra với độ chi tiết sao chép chính xác từng micromet bề mặt mẫu gốc. Kỹ thuật viên tiến hành gia công thêm đường rót nhựa (gate) và hệ thống ống thoát khí (vent):
- Đường rót nhựa (gate): Thường là một phễu nhỏ cắt ở phía trên đỉnh khuôn để rót nhựa PU lỏng vào lòng khuôn silicon một cách thuận tiện.
- Ống thoát khí (vent): Cắt các rãnh nhỏ từ các điểm cao nhất hoặc các góc khuất trong lòng khuôn dẫn ra ngoài. Khi rót nhựa PU lỏng từ dưới lên, không khí bên trong lòng khuôn sẽ bị đẩy ra ngoài theo các ống thoát khí này, giúp sản phẩm đúc không bị lỗi thiếu liệu hay bọt khí rỗng.
Cuối cùng, lòng khuôn silicon được vệ sinh sạch sẽ bằng khí nén áp suất nhẹ và xịt một lớp mỏng chất chống dính khuôn (mold release agent) chuyên dụng để việc tháo sản phẩm đúc sau này dễ dàng hơn.
Bước 4: Đúc nhựa Polyurethane và thu thành phẩm
Polyurethane (PU) là vật liệu lý tưởng cho công nghệ đúc khuôn mềm nhờ dải cơ tính rộng. Nhựa PU đúc có thể giả lập đặc tính vật lý của nhựa ABS (cứng, chịu va đập tốt), nhựa PP (dẻo dai, bền uốn) hay thậm chí là cao su mềm với các độ cứng Shore khác nhau tùy theo công thức pha chế.
Nhựa PU đúc là hệ vật liệu hai thành phần gồm chất Polyol (phần A) và Isocyanate (phần B). Quy trình rót đúc đòi hỏi thao tác nhanh chóng và chính xác vì thời gian làm việc (pot life) của nhựa PU sau khi trộn rất ngắn, thường chỉ từ 3–5 phút trước khi bắt đầu đông kết (gel hóa).
Quy trình đúc nhựa PU tại xưởng gia công được thực hiện như sau:
- Cân đong và trộn: Kỹ sư tiến hành cân đong hai thành phần A và B theo đúng tỉ lệ khối lượng 1:1 quy định của nhà sản xuất. Tiến hành khuấy trộn thật nhanh và đều trong khoảng 30–45 giây.
- Rót nhựa vào khuôn: Rót hỗn hợp nhựa PU lỏng vào phễu rót của khuôn silicon một cách đều tay và liên tục. Dòng rót nhỏ giúp nhựa PU dâng lên từ từ trong lòng khuôn silicon, đẩy sạch không khí ra ngoài qua các vent thoát khí.
- Hóa rắn và tháo khuôn: Sau khi nhựa PU hóa rắn và tỏa hết nhiệt (thường mất từ 30–60 phút tùy thuộc vào mã nhựa cụ thể), hai nửa khuôn silicon được mở ra để lấy sản phẩm hoàn thiện.
- Hậu xử lý sản phẩm: Chi tiết nhựa PU sau khi tháo khuôn sẽ được cắt bỏ các phần thừa của đường rót, ống thoát khí và hoàn thiện phần rìa (bavia) để đạt độ thẩm mỹ cơ khí cao nhất.
Case study thực tế: Rút ngắn 70% chi phí sản xuất 50 bộ vỏ hộp robot tự hành
Để chứng minh hiệu quả thực tế của quy trình này, hãy cùng xem xét một dự án thực tế tại xưởng in 3D GN3D vào đầu năm 2026.
Khách hàng của chúng tôi là một công ty khởi nghiệp công nghệ robot tại TP.HCM. Họ cần gấp 50 bộ vỏ bảo vệ bo mạch cho dòng robot tự hành (AGV) chạy thử nghiệm trong kho logistics. Yêu cầu của bộ vỏ nhựa: bề mặt láng mịn, tính thẩm mỹ cao để chụp ảnh truyền thông, chịu được va đập tốt khi robot hoạt động và dung sai lắp ghép bo mạch phải đạt chính xác ±0.1mm.
- Phương án gia công CNC khuôn nhôm: Báo giá từ các đơn vị làm khuôn nhôm dao động khoảng 45.000.000 VNĐ cho bộ khuôn nhôm số lượng nhỏ, thời gian chế tạo khuôn và ép thử mất ít nhất 12 ngày. Mức chi phí và thời gian này vượt quá ngân sách thử nghiệm của dự án.
- Phương án in 3D FDM trực tiếp 50 bộ: Chi phí in 3D bằng nhựa PETG khoảng 9.000.000 VNĐ, thời gian in 3 ngày. Tuy nhiên, bề mặt in 3D FDM thô ráp và lộ rõ vân lớp in khiến đối tác không hài lòng vì không đạt chuẩn thẩm mỹ thương mại cho dòng robot cao cấp.
- Giải pháp kết hợp của GN3D: Chúng tôi đề xuất giải pháp in 3D master pattern kết hợp làm khuôn silicon đúc nhựa PU.
- Chế tạo mẫu master: GN3D in 1 mẫu vỏ duy nhất bằng nhựa PETG trên dòng máy Bambu Lab X1C với chiều cao lớp in 0.1mm, sau đó xả nhám mịn sơn lót láng bóng.
- Làm khuôn silicon: Đổ silicon RTV-2 chất lượng cao để chế tạo bộ khuôn hai nửa zigzag định vị.
- Đúc nhựa PU: Sử dụng nhựa PU giả lập cơ tính nhựa ABS chịu va đập để đúc 50 sản phẩm vỏ hộp nhựa.
- Kết quả đạt được: Tổng chi phí toàn bộ dự án (bao gồm phôi in master, chế tạo khuôn silicon và đúc 50 chi tiết nhựa PU) chỉ là 12.500.000 VNĐ (tiết kiệm hơn 70% so với phương án CNC khuôn nhôm). Toàn bộ 50 sản phẩm được bàn giao thành công chỉ sau 4 ngày làm việc. Bề mặt sản phẩm đúc láng mịn, bóng mờ đồng đều và dung sai lắp ghép hoàn toàn ăn khớp khít, mang lại sự hài lòng tuyệt đối cho đối tác.
Tối ưu hóa hiệu quả làm khuôn silicon và đúc nhựa PU
Quy trình làm khuôn silicon và đúc nhựa PU từ mẫu in 3D FDM là một giải pháp in 3D công nghiệp xuất sắc, lấp đầy khoảng trống giữa in 3D đơn chiếc và sản xuất ép phun hàng loạt lớn. Phương pháp này không chỉ giúp tối ưu hóa chi phí sản xuất mẫu thử và lô nhỏ từ 10–100 sản phẩm, mà còn đảm bảo chất lượng cơ lý học và tính thẩm mỹ cao nhất cho thành phẩm nhựa.
Tại xưởng in 3D GN3D, chúng tôi sở hữu quy trình khép kín từ khâu tư vấn thiết kế file in, in mẫu master độ chính xác cao bằng máy Bambu Lab cao cấp, hậu xử lý láng mịn đến khâu chế tạo khuôn silicon và đúc nhựa PU thành phẩm. Với dịch vụ chuyên nghiệp, GN3D hỗ trợ khách hàng nhận báo giá in 3D miễn phí chỉ trong 5 phút và cam kết thời gian giao hàng toàn quốc nhanh chóng trong 24–48h.
Những câu hỏi thường gặp về quy trình làm khuôn silicon đúc nhựa PU (FAQ)
Dưới đây là các câu hỏi thường gặp và giải đáp chi tiết về chủ đề này:
Một bộ khuôn silicon có thể đúc được bao nhiêu sản phẩm nhựa PU?
Tuổi thọ của khuôn silicon phụ thuộc lớn vào độ phức tạp của chi tiết và loại nhựa PU sử dụng. Thông thường, một khuôn silicon lỏng chất lượng cao tại GN3D có thể đúc được từ 20–30 sản phẩm nhựa PU trước khi silicon bị suy giảm tính chất đàn hồi, biến tính hoặc bị rách lòng khuôn do ma sát khi tháo khuôn liên tục.
Tại sao sản phẩm đúc nhựa PU từ khuôn silicon đôi khi bị lỗi bọt khí rỗng bên trong?
Hiện tượng bọt khí rỗng xảy ra do hai nguyên nhân chính: keo silicon hoặc nhựa PU lỏng không được khử bọt kỹ bằng buồng hút chân không trước khi đông rắn, hoặc hệ thống đường rót (gate) và ống thoát khí (vent) trên khuôn silicon được thiết kế chưa tối ưu, khiến không khí bị kẹt lại khi nhựa PU dâng lên. GN3D giải quyết triệt để lỗi này bằng cách thiết kế hệ thống thoát khí khoa học và sử dụng buồng hút chân không áp suất âm để khử sạch bọt khí trước khi đúc.
Có thể sử dụng khuôn silicon để đúc các vật liệu khác ngoài nhựa PU không?
Hoàn toàn có thể. Ngoài nhựa Polyurethane (PU) với các tính chất giả lập ABS/PP/cao su, khuôn silicon còn được ứng dụng rộng rãi để đúc nhựa Epoxy Resin (cho các sản phẩm trong suốt mỹ thuật), đúc sáp (wax) phục vụ quy trình đúc kim loại mẫu chảy, đúc thạch cao hoặc đúc xi măng mịn cho các chi tiết trang trí nội thất.
Thời gian hoàn thành một đơn hàng đúc nhựa PU tại GN3D mất bao lâu?
Với các đơn hàng quy mô vừa và nhỏ từ 10–50 sản phẩm, thời gian hoàn thiện trung bình tại xưởng in 3D GN3D là từ 2–4 ngày làm việc (bao gồm thời gian in 3D master pattern, hậu xử lý bề mặt, làm khuôn silicon mất 24 giờ đóng rắn và đúc nhựa PU hàng loạt). Các đơn hàng gấp có thể được xử lý qua dịch vụ rush order ưu tiên giao hàng trong 24–48h.
