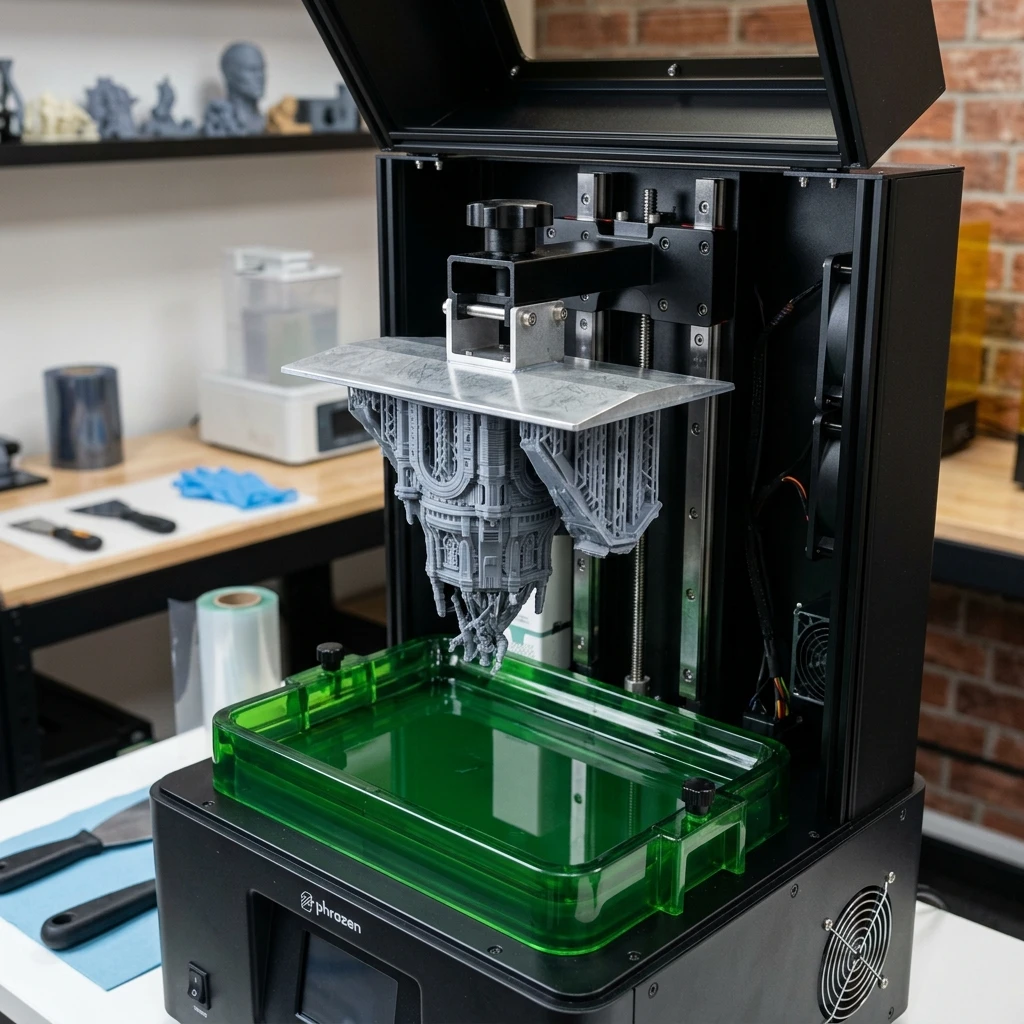

Khi chuyển từ in 3D FDM sang các dòng máy resin sử dụng công nghệ SLA hoặc LCD, nhiều người thường bị choáng ngợp bởi chất lượng bề mặt láng mịn mà nó mang lại. Tuy nhiên, đi kèm với độ sắc nét vượt trội là hàng loạt phiền toái kỹ thuật mà bất cứ ai cũng phải đối mặt trong quá trình vận hành máy. Các lỗi in resin như rách màng FEP, mô hình không bám bàn in, hay chi tiết bị nứt vỡ không chỉ làm lãng phí lượng nhựa in đắt đỏ mà còn gây mất thời gian. Để giúp bạn làm chủ thiết bị của mình, xưởng in GN3D xin chia sẻ cẩm nang khắc phục những sự cố resin thực chiến dưới đây.
Lỗi in resin là các sự cố kỹ thuật xảy ra trong quá trình in 3D SLA/LCD (như không bám bàn, rách màng FEP, nứt gãy chi tiết), làm suy giảm chất lượng sản phẩm hoặc khiến quá trình tạo hình thất bại do sai lệch thông số phơi sáng, lỗi cơ học hoặc chuẩn bị file kém.
Bảng so sánh nhanh các lỗi in resin phổ biến nhất và giải pháp xử lý nhanh:
| Lỗi in resin phổ biến | Biểu hiện thực tế | Nguyên nhân cốt lõi | Giải pháp khắc phục nhanh |
|---|---|---|---|
| Không bám bàn in | Nhựa đông cứng dính chặt vào màng FEP đáy khay chứa thay vì bàn in. | Thời gian phơi sáng lớp đáy quá ngắn; bàn in chưa cân bằng phẳng. | Tăng Bottom Exposure Time lên gấp 5-8 lần thời gian phơi thông thường; cân lại bàn in. |
| Rách hoặc thủng màng FEP | Resin bị rò rỉ xuống màn hình LCD; màng FEP xuất hiện các vết xước sâu hoặc rách hẳn. | Lực bóc (peel force) quá lớn; dùng vật sắc nhọn để cạo nhựa bám trên FEP. | Vệ sinh khay bằng cồn và silicone mềm; tăng góc nâng bàn (lift height); giảm lift speed. |
| Tách lớp (Delamination) | Mô hình bị chia cắt làm nhiều phần theo chiều ngang; các lớp in rời rạc. | Lift speed quá cao tạo áp lực hút đột ngột; resin quá lạnh dưới 20°C. | Giảm tốc độ nâng (lift speed); làm ấm resin hoặc giữ phòng in trên 22°C. |
| Biến dạng chi tiết | Mô hình bị vặn xoắn, mất kích thước hình học chính xác. | Thiếu cấu trúc hỗ trợ (support); bố trí góc nghiêng mô hình chưa hợp lý. | Thêm support dày; đặt góc nghiêng mô hình 30-45° so với bàn in; tối ưu Z-offset. |
Tại sao mô hình không bám bàn in và cách xử lý triệt để?
Hiện tượng bàn in trống trơn khi kết thúc quá trình chạy máy, trong khi toàn bộ phần nhựa in đáng lẽ phải tạo hình lại nằm bẹp dí dưới đáy khay FEP, là nỗi ảnh hưởng của mọi người dùng máy LCD/SLA. Lỗi này bắt nguồn từ việc lực liên kết giữa lớp nhựa đầu tiên với bề mặt bàn in yếu hơn lực hút chân không (peel force) sinh ra khi bàn in nâng lên sau mỗi lớp phơi sáng.
Điều chỉnh thời gian phơi sáng lớp đáy (Bottom Exposure Time) chuẩn kỹ thuật
Đối với các lớp in đầu tiên (thường từ 4 đến 8 lớp tùy thuộc chiều cao mô hình), bạn cần cài đặt thời gian phơi sáng lớn hơn rất nhiều so với các lớp thông thường. Thời gian này cung cấp đủ năng lượng UV để nhựa lỏng đông cứng hoàn toàn và bám chặt vào bề mặt kim loại của bàn in.
Nếu lớp thông thường chỉ cần phơi từ 2.0 đến 3.5 giây trên màn hình LCD đơn sắc (Mono LCD), thì lớp đáy cần phơi từ 25 đến 45 giây. Trong trường hợp nhiệt độ phòng lạnh hoặc sử dụng các loại resin kỹ thuật có độ nhớt cao, hãy tăng Bottom Exposure Time lên 50–60 giây để đảm bảo chân bám vững chắc.
Hướng dẫn cân bàn in (Leveling) chuẩn xác từng micromet
Một bàn in lệch chỉ 0.05mm cũng đủ làm cho một bên mô hình bị rơi ra khỏi bàn in. Để cân bàn in chuẩn xác, bạn hãy thực hiện theo các bước sau:
- Nới lỏng hoàn toàn các ốc khóa của bàn in.
- Đặt một tờ giấy A4 tiêu chuẩn (độ dày khoảng 0.1mm) lên trên màn hình LCD.
- Hạ bàn in về vị trí Home (Z = 0).
- Dùng tay ấn nhẹ, đều lên hai bên bàn in để lực ép xuống tờ giấy đồng đều nhất.
- Vặn chặt các ốc khóa theo thứ tự đối chéo để tránh làm lệch góc khi siết lực.
- Thử rút tờ giấy ra: Tờ giấy phải có độ rít nhẹ, đều ở mọi vị trí nhưng không bị kẹt cứng đến mức rách giấy. Nếu rút quá lỏng hoặc quá chặt, bạn cần tinh chỉnh lại Z-offset.
Tăng cường độ nhám cơ học cho bề mặt bàn in resin
Nhiều dòng máy in resin giá rẻ có bề mặt bàn in quá láng bóng, khiến nhựa in rất khó bám. Giải pháp thực chiến là tháo bàn in ra, dùng giấy nhám mịn có độ hạt P800 đến P1200 mài nhẹ theo chuyển động xoắn ốc để tạo các vết xước siêu nhỏ trên bề mặt kim loại. Các vết xước này giúp tăng diện tích tiếp xúc cơ học và tạo chân bám tốt cho nhựa acrylic. Sau khi mài, hãy rửa sạch bàn in bằng cồn isopropyl (IPA) nồng độ 90% trở lên để loại bỏ mạt kim loại và bụi bẩn.
Nguyên nhân màng FEP bị rách và giải pháp kéo dài tuổi thọ khay chứa nhựa
Màng FEP (Fluorinated Ethylene Propylene) là lớp màng nhựa fluoropolymer mỏng nằm ở đáy khay chứa resin, có nhiệm vụ cho phép ánh sáng UV xuyên qua để đông cứng nhựa, đồng thời phải tự bóc tách mô hình ra sau mỗi lớp in. Đây là linh kiện tiêu hao nhạy cảm nhất trên máy in resin.

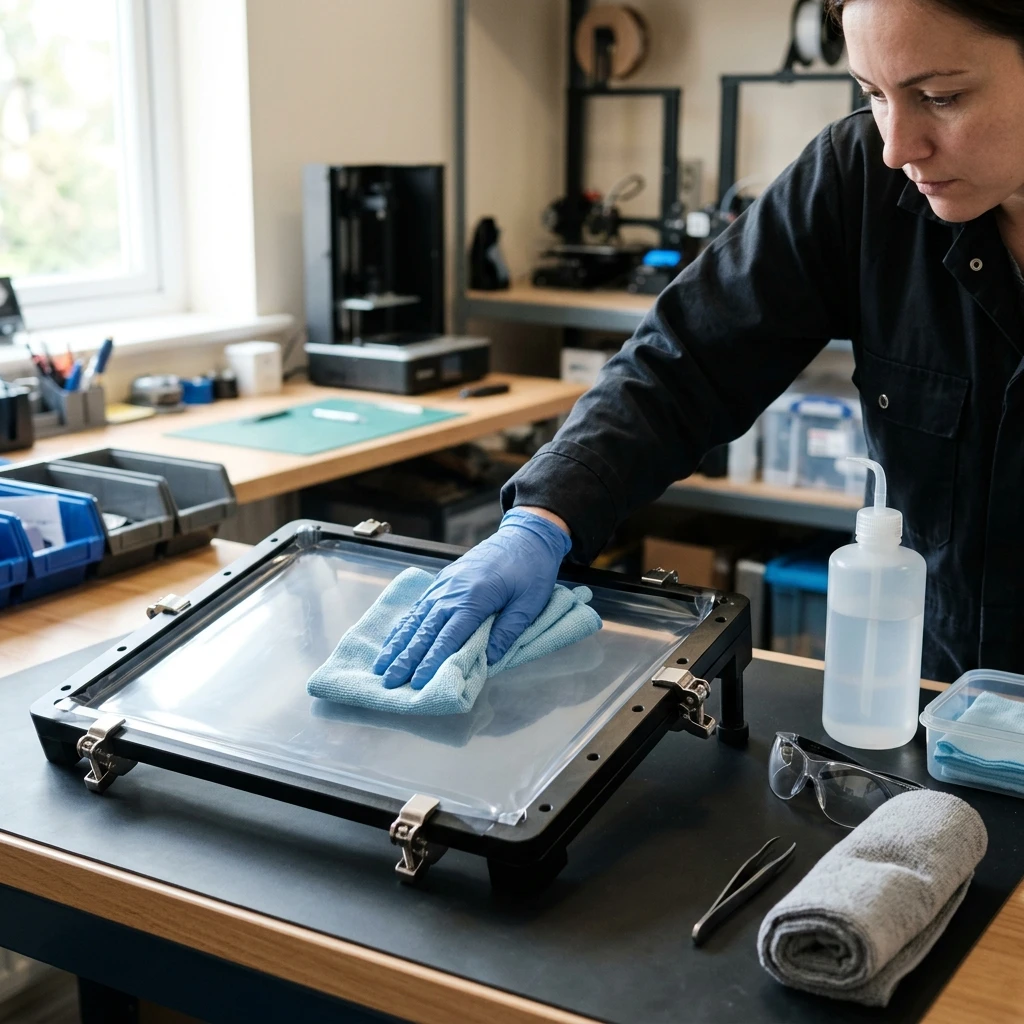

Quy trình vệ sinh FEP an toàn không gây trầy xước
Tuyệt đối không bao giờ dùng các dụng cụ cạo bằng kim loại hay thậm chí là thẻ nhựa cứng để cạo các lớp nhựa đông cứng dính trên màng FEP. Hành động này sẽ làm màng FEP bị trầy xước, mờ đục hoặc rách hoàn toàn.
Khi có nhựa dính trên FEP, bạn hãy đổ một ít cồn IPA vào khay, ngâm trong 5 phút. Sau đó, dùng tay ấn nhẹ từ phía dưới màng FEP hướng lên trên để lớp nhựa bong ra, dùng nhíp nhựa gắp nhẹ nhàng ra ngoài. Cuối cùng, lau khô bằng giấy lau chuyên dụng không để lại xơ sợi (như giấy lau thấu kính hoặc khăn microfiber mịn).
Tối ưu thông số nâng bàn (Lift Speed và Lift Height) để giảm lực bóc nhựa
Lực hút chân không xuất hiện khi mô hình bị bóc ra khỏi màng FEP là nguyên nhân chính gây rách màng. Bạn có thể giảm áp lực này bằng cách điều chỉnh thông số nâng bàn trong phần mềm slicer (như Chitubox hoặc Lychee Slicer):
- Lift Height (Chiều cao nâng): Thiết lập tối thiểu từ 6mm đến 8mm. Đối với mô hình lớn có tiết diện mặt cắt rộng, cần nâng cao hơn (từ 8–10mm) để đảm bảo màng FEP đàn hồi và tách hẳn khỏi lớp nhựa vừa đóng rắn.
- Lift Speed (Tốc độ nâng): Giảm tốc độ nâng ở giai đoạn đầu xuống 40–60 mm/phút. Hiện nay, nhiều dòng slicer hỗ trợ tính năng nâng hai giai đoạn (Two-Stage Motion Control – TSMC), cho phép bàn in nâng chậm lúc đầu (ví dụ 45 mm/phút trong 3mm đầu tiên để bóc nhẹ nhàng) và nhanh hơn ở giai đoạn sau (120 mm/phút cho 5mm tiếp theo để tiết kiệm thời gian).
Sự cố rò rỉ resin xuống màn hình LCD và quy trình xử lý khẩn cấp
Tại xưởng gia công, chúng tôi đã từng gặp tình huống một khách hàng tự vận hành máy in resin tại nhà bị thủng màng FEP nhưng không phát hiện ra. Kết quả là nhựa resin lỏng chảy tràn xuống màn hình LCD phơi sáng, sau đó bị đèn UV chiếu đông cứng tạo thành một mảng nhựa cứng ngắc phủ kín màn hình. Nếu không biết cách xử lý, bạn có thể làm hỏng lớp kính phân cực của màn hình LCD trị giá hàng triệu đồng khi cố cạo nó ra.
Các bước làm sạch resin đóng rắn trên màn LCD không gây xước màn hình
Khi phát hiện resin tràn xuống màn hình LCD, bạn cần tắt máy ngay lập tức và rút dây nguồn. Thực hiện quy trình cứu hộ màn hình theo các bước sau:
- Dùng khăn giấy thấm cồn IPA nồng độ cao đắp trực tiếp lên vùng nhựa bị đông cứng trong 10-15 phút để cồn thẩm thấu và làm mềm nhựa.
- Dùng một chiếc dao cạo nhựa chuyên dụng (plastic razor blade) nghiêng một góc 15-20° so với mặt màn hình, đẩy nhẹ nhàng từ các rìa mảng nhựa vào trong. Cấm dùng dao lam, tuốc nơ vít hay các vật kim loại vì chúng sẽ làm xước lớp phân cực ngay lập tức.
- Lau sạch bề mặt bằng khăn microfiber và cồn IPA cho đến khi màn hình trong suốt hoàn toàn.
Sử dụng miếng dán bảo vệ màn hình LCD (Screen Protector) chuyên dụng
Để phòng ngừa tai nạn này tái diễn, bạn nên trang bị một miếng dán bảo vệ màn hình LCD chuyên dụng ngay từ đầu. Miếng dán này hoạt động tương tự miếng cường lực điện thoại, ngăn không cho resin tiếp xúc trực tiếp với màn hình LCD. Nếu màng FEP bị rách, nhựa chỉ dính lên miếng dán; bạn chỉ cần bóc miếng dán cũ ra và thay bằng miếng mới với chi phí rất rẻ thay vì phải thay cả cụm màn hình LCD đắt đỏ.
Lỗi tách lớp (Delamination) và nứt vỡ mô hình resin sau khi in xong
Lỗi tách lớp xảy ra khi các lớp phơi sáng liên tiếp không liên kết được với nhau, khiến mô hình bị nứt ngang hoặc chia cắt thành từng lớp mỏng giống như các trang sách.
Kiểm soát nhiệt độ môi trường in resin tối thiểu từ 22°C
Nhựa resin nhạy sáng cực kỳ nhạy cảm với nhiệt độ. Khi nhiệt độ môi trường xuống dưới 20°C, độ nhớt của resin tăng lên đáng kể, làm chậm quá trình phản ứng hóa học của các chất khơi mào trùng hợp (photoinitiators). Điều này làm cho liên kết chéo giữa các phân tử nhựa yếu đi, dẫn đến lỗi tách lớp.
Nhiệt độ phòng in lý tưởng nhất phải được duy trì ổn định từ 22°C đến 28°C. Nếu bạn in vào mùa đông hoặc trong phòng điều hòa lạnh, hãy sử dụng bộ sưởi khay resin chuyên dụng hoặc dùng máy sấy tóc làm ấm chai resin trước khi đổ vào khay in.
Thiết lập cấu trúc hỗ trợ (Support) và góc nghiêng mô hình hợp lý
Việc đặt góc nghiêng của mô hình đóng vai trò quyết định đến sự thành bại của ca in resin. Nếu bạn đặt mô hình phẳng song song với bàn in, tiết diện mặt cắt phơi sáng của mỗi lớp sẽ cực kỳ lớn, tạo ra lực bóc cực đại làm rách mô hình hoặc gây tách lớp.
Hãy xoay mô hình một góc nghiêng từ 30° đến 45° theo cả trục X và trục Y để phân tán tiết diện phơi sáng nhỏ dần. Đồng thời, bố trí mật độ support hợp lý ở các góc nhọn, các phần treo (overhangs) và các vùng chịu lực lớn của mô hình. Việc thiết lập đường kính đầu support (contact depth) từ 0.3mm đến 0.5mm sẽ giúp nâng đỡ mô hình vững vàng mà không để lại sẹo quá lớn sau khi tháo support.

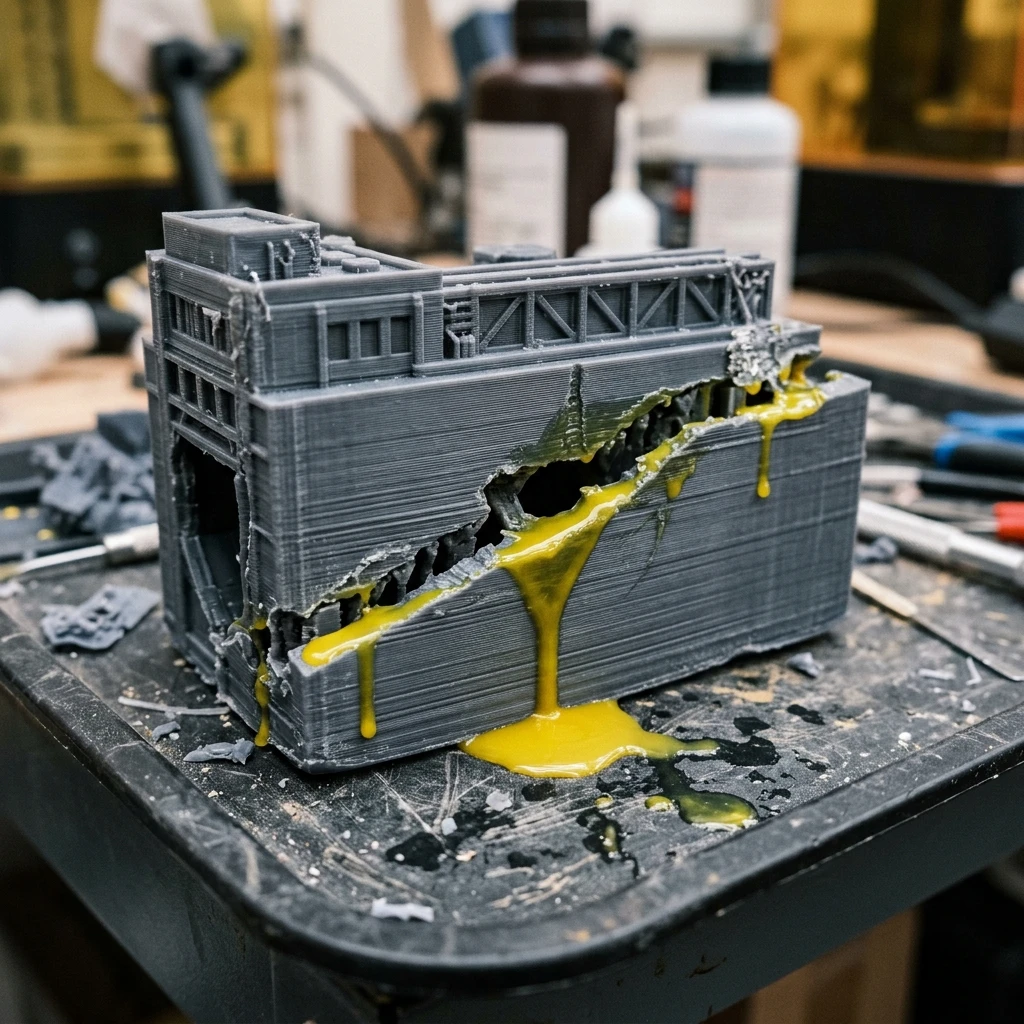

Khắc phục lỗi rỗng ruột bị nứt (Hollow Models Cracking) do nhốt nhựa lỏng
Để tiết kiệm nguyên liệu resin đắt đỏ, các kỹ sư thường chuyển đổi mô hình đặc sang dạng rỗng ruột (hollow) trước khi cắt lớp (slicing). Tuy nhiên, nếu không xử lý đúng kỹ thuật, mô hình rỗng sẽ bị nứt nẻ, chảy dịch lỏng màu vàng và hư hỏng hoàn toàn sau vài tuần sử dụng.
Kỹ thuật đục lỗ thoát nhựa (Drain Holes) trên phần mềm slicer
Khi làm rỗng mô hình, nhựa resin lỏng sẽ bị bẫy lại bên trong khoang rỗng mà không thể thoát ra ngoài. Áp suất khí tăng lên kết hợp với sự co ngót của nhựa trong quá trình sấy UV sau in sẽ làm nứt vỡ vách mô hình.
Bạn bắt buộc phải đục ít nhất 2 lỗ thoát nhựa có đường kính tối thiểu từ 2×2mm đến 3×3mm ở các vị trí khuất (như lòng bàn chân tượng, phần đáy khớp nối). Một lỗ dùng để đổ cồn rửa vào, lỗ còn lại giúp không khí lưu thông để nhựa lỏng thoát ra hoàn toàn.
Quy trình rửa sạch và sấy UV khoang bên trong mô hình rỗng ruột
Sau khi in xong, quy trình hậu xử lý mô hình rỗng đòi hỏi sự tỉ mỉ cao:
- Dùng xi-lanh bơm cồn IPA trực tiếp vào lỗ thoát để súc rửa khoang bên trong mô hình từ 3 đến 5 lần cho đến khi cồn chảy ra trong suốt, không còn độ nhớt của resin.
- Để mô hình khô tự nhiên hoàn toàn nhằm tránh nứt do ứng suất nhiệt của cồn phản ứng với nhựa.
- Luồn một bóng đèn LED UV siêu nhỏ (micro UV LED) qua lỗ thoát để sấy khô hoàn toàn vách bên trong mô hình. Nếu chỉ sấy UV bên ngoài, vách trong chưa đóng rắn hết sẽ tiếp tục co ngót và gây nứt vỡ từ bên trong ra.
So sánh công nghệ in 3D resin SLA/LCD và FDM tại xưởng gia công
Khi lựa chọn công nghệ gia công cho dự án của mình, khách hàng thường phân vân giữa độ sắc nét của resin SLA/LCD và độ bền cơ học của nhựa đùn FDM. Dưới đây là bảng so sánh thực tế giúp bạn đưa ra lựa chọn tối ưu nhất:
| Đặc tính kỹ thuật | Công nghệ Resin SLA/LCD | Công nghệ FDM (GN3D Chuyên Sâu) |
|---|---|---|
| Độ mịn bề mặt | Siêu mịn, gần như không thấy vân lớp (Layer height: 0.025×0.05mm). | Thấy vân lớp nhẹ (Layer height: 0.1×0.28mm), có thể xử lý mài nhám. |
| Độ bền cơ học | Khá giòn, dễ nứt vỡ dưới tác động lực mạnh hoặc nhiệt độ cao. | Cực bền, chịu lực kéo, va đập tốt với nhựa kỹ thuật (ABS, PETG, Nylon). |
| Dung sai hình học | Dung sai nhỏ đối với chi tiết nhỏ, nhưng dễ biến dạng đối với chi tiết lớn. | Đạt dung sai chuẩn xác ±0.1mm ổn định trên mọi kích thước. |
| Kích thước tối đa | Bị giới hạn bởi kích thước màn hình LCD nhỏ (phổ biến dưới 200×200×200mm). | Khổ in lớn chuyên dụng lên đến 400×400×400mm nguyên khối. |
GN3D Studio chuyên in 3D FDM — không phải SLA hay resin đại trà. Chúng tôi tập trung 100% vào FDM để đạt kết quả tốt nhất cho từng loại vật liệu kỹ thuật. Đối với các sản phẩm yêu cầu chịu lực cao như bánh răng, khớp nối cơ khí hay đồ gá nhà máy, công nghệ FDM của chúng tôi mang lại độ bền cơ học vượt trội cùng dung sai ±0.1mm chuẩn kỹ thuật.
Tuy nhiên, nếu bạn đang cần sản xuất các mẫu tượng trưng bày anime có chi tiết siêu nhỏ, khay trang sức mẫu chảy hay các mô hình nha khoa có bề mặt nhẵn bóng tuyệt đối, hãy tham khảo các đơn vị cung cấp dịch vụ in 3D resin SLA/LCD chuyên nghiệp tại TP.HCM để có sản phẩm ưng ý nhất.
Các câu hỏi thường gặp khi xử lý lỗi in resin (FAQ)
Dưới đây là giải đáp chi tiết từ kỹ sư thực chiến cho các thắc mắc phổ biến trong quá trình in resin:
Tại sao mô hình resin bị mềm và chảy dẻo sau khi sấy UV?
Hiện tượng này xảy ra do mô hình chưa được sấy đủ thời gian hoặc cường độ đèn UV quá yếu. Nhựa resin sau khi in xong mới chỉ đạt độ đông cứng khoảng 70-80%. Bạn cần rửa sạch hoàn toàn nhựa lỏng bằng cồn IPA, lau khô rồi cho vào buồng sấy UV chuyên dụng từ 5 đến 15 phút (tùy độ dày vách mô hình). Đừng sấy quá lâu dưới nắng mặt trời vì tia UV tự nhiên có thể làm mô hình bị ngả vàng và giòn gãy.
Màng FEP dùng được bao lâu thì phải thay mới?
Tuổi thọ của màng FEP phụ thuộc vào tần suất in, kích thước mô hình và cách bạn bảo trì khay. Trung bình, một tấm màng FEP chất lượng tốt có thể hoạt động ổn định từ 30 đến 50 ca in liên tục. Bạn cần thay thế màng FEP ngay lập tức khi xuất hiện các vết xước sâu làm mờ đục đường truyền ánh sáng phơi sáng, hoặc khi màng có dấu hiệu bị giãn, chùng xuống, gây lỗi bám bàn liên tục.
Có nên tái sử dụng nhựa resin còn thừa trong khay chứa sau khi in lỗi không?
Bạn hoàn toàn có thể tái sử dụng lượng resin này, nhưng bắt buộc phải lọc sạch trước khi đổ lại vào chai. Khi một ca in bị lỗi, các mảnh nhựa đông cứng li ti sẽ lơ lửng trong khay resin. Nếu bạn không lọc, các mảnh nhựa này sẽ bị kẹt giữa bàn in và màng FEP trong ca in tiếp theo, gây vỡ màn hình LCD hoặc rách màng FEP ngay lập tức. Hãy dùng phễu lọc sơn chuyên dụng bằng giấy có màng lưới mịn để lọc nhựa.
Làm thế nào để chọn đúng loại resin cho máy in 3D LCD?
Các dòng máy in LCD hiện đại (sử dụng nguồn sáng ma trận LED) yêu cầu loại resin nhạy sáng có bước sóng kích hoạt tương thích, phổ biến nhất là bước sóng 405nm. Hãy kiểm tra thông số bước sóng của máy in và thông tin trên nhãn chai resin để đảm bảo sự đồng bộ. Đối với các chi tiết cơ khí cơ bản, bạn có thể chọn resin tiêu chuẩn (standard resin), còn với các mô hình cần chịu lực va đập nhẹ, hãy ưu tiên dòng resin dai (tough resin).
Kết luận và khuyến nghị tối ưu hóa quy trình in resin
Làm chủ công nghệ in resin đòi hỏi tính tỉ mỉ cao cùng việc kiểm soát chặt chẽ các thông số kỹ thuật từ nhiệt độ phòng, độ phẳng bàn in cho đến thời gian phơi sáng lớp đáy. Việc ghi chép lại nhật ký in ấn sau mỗi ca lỗi sẽ giúp bạn nhanh chóng rút ra profile thông số tối ưu nhất cho từng loại nhựa.
Nếu dự án của bạn đòi hỏi các chi tiết cơ khí có độ bền cơ học cao, kết cấu chịu lực phức tạp và kích thước lớn mà công nghệ resin khó đáp ứng được, hãy gửi bản vẽ cho chúng tôi để nhận báo giá in 3D miễn phí trong vòng 5 phút. Đội ngũ kỹ sư tại GN3D luôn sẵn sàng hỗ trợ bạn chuyển đổi thiết bị và tối ưu hóa file in nhằm đạt hiệu quả kinh tế cao nhất.
