Khi gia công chế tạo các chi tiết cơ khí bằng công nghệ in 3D FDM, độ chính xác hình học là yếu tố quyết định sự thành bại của cụm lắp ráp. Một trong những trở ngại phổ biến khiến sản phẩm lệch chuẩn là lỗi chân voi (Elephant’s Foot). Hiện tượng này xảy ra khi các lớp nhựa đáy phình to ra ngoài biên dạng thiết kế, trực tiếp phá hỏng dung sai lắp ghép và đòi hỏi nhiều thời gian hậu xử lý mài gọt thủ công. Để xử lý triệt để lỗi chân voi in 3D, kỹ thuật viên vận hành cần thấu hiểu bản chất lực nén vật lý và làm chủ các kỹ thuật căn chỉnh Z-offset cùng kiểm soát lưu lượng dòng chảy lớp đầu tiên.
Lỗi chân voi in 3D (Elephant’s Foot) là hiện tượng các lớp in đáy (thường là 3–5 lớp đầu tiên) bị biến dạng phình to theo phương ngang. Lỗi này phát sinh do đầu phun quá sát bàn in hoặc nhiệt độ bàn nhiệt duy trì quá cao.
| Thông số ảnh hưởng | Hiện trạng lỗi chân voi | Trạng thái tối ưu chống loe chân |
|---|---|---|
| Khoảng cách Z-offset | Quá hẹp (nozzle chèn ép mạnh vào bàn in) | Vừa đủ để nhựa bám chắc nhưng không bị bẹt ra |
| Nhiệt độ bàn in | Vượt quá nhiệt độ kính hóa ($T_g$) của nhựa | Thấp hơn $T_g$ khoảng 5°C sau khi đã bám bàn |
| Dòng chảy lớp đầu tiên | Setup mức 100%–110% gây thừa nhựa ở đáy | Giảm xuống mức 90%–95% tùy loại vật liệu |
| Bù sai số trên Slicer | Không cấu hình (mặc định 0.00mm) | Elephant Foot Compensation âm (-0.15mm đến -0.2mm) |
Bản chất vật lý của lỗi chân voi in 3D
Khi đầu phun nung chảy nhựa và đắp lên bề mặt bàn in, lớp nhựa này cần một khoảng thời gian ngắn để nguội đi và chuyển từ trạng thái nóng chảy sang trạng thái rắn. Tuy nhiên, trong công nghệ in 3D FDM, để đảm bảo lớp nhựa đầu tiên bám dính chắc chắn vào bàn in nhằm ngăn ngừa lỗi không bám bàn in, bàn in luôn được làm nóng và giữ ở nhiệt độ tiệm cận nhiệt độ kính hóa (glass transition temperature – $T_g$) của nhựa. Nhiệt lượng liên tục truyền từ bàn in khiến các lớp nhựa đáy duy trì trạng thái mềm dẻo như cao su lâu hơn bình thường.
Khi các lớp in tiếp theo (lớp 2, lớp 3, lớp 4…) được đắp lên, đầu phun liên tục di chuyển và đè lực cơ học xuống lớp dưới. Đồng thời, trọng lượng của phần mô hình đang hình thành phía trên đè nặng lên các lớp đáy mềm dẻo này. Dưới tác động kép của nhiệt độ cao làm mềm nhựa và lực nén từ các lớp in phía trên, phần nhựa ở sát bàn in bị ép dẹt và loe rộng ra ngoài biên dạng thiết kế ban đầu. Biên dạng này tạo thành một vành loe rộng giống như chân của một con voi.
Hiện tượng này ảnh hưởng trực tiếp đến dung sai lắp ráp cơ khí. Tại xưởng in 3D GN3D, các chi tiết cơ khí đòi hỏi độ chính xác cao được thiết kế với dung sai ±0.1mm — đủ chuẩn cho chi tiết kỹ thuật, khớp ghép và prototype cơ khí. Một sai lệch loe chân chỉ khoảng 0.2mm cũng khiến các rãnh trượt, vòng bi hoặc khớp ren không thể lắp ráp trơn tru. Điều này dẫn đến việc kỹ thuật viên phải tốn nhiều giờ hậu xử lý thủ công, dùng dao cạo hoặc máy mài để gọt bỏ phần nhựa loe, làm giảm độ thẩm mỹ và độ chuẩn xác của bề mặt sản phẩm.
Nguyên nhân hàng đầu gây ra lỗi chân voi trên máy in 3D FDM
Hiểu rõ nguyên nhân gốc rễ giúp người vận hành đưa ra các quyết định căn chỉnh thông số chính xác thay vì thử nghiệm mò mẫm. Lỗi chân voi là một trong những lỗi in 3D phổ biến nhất và thực tế vận hành tại GN3D Studio chỉ ra 4 nguyên nhân chủ yếu sau:
Một là, khoảng cách Z-offset thiết lập quá thấp. Z-offset là khoảng cách tương đối giữa đầu phun và điểm kích hoạt cảm biến bàn in. Khi Z-offset quá âm, đầu phun đè sát xuống bàn in ở lớp đầu tiên, ép lượng nhựa nóng chảy tràn mạnh ra hai bên thành vách. Đây là nguyên nhân trực tiếp nhất tạo nên viền chân voi dày và sắc cạnh ở đáy sản phẩm.
Hai là, nhiệt độ bàn in quá cao so với giới hạn chịu nhiệt của vật liệu. Mỗi loại nhựa in có một mức nhiệt độ kính hóa riêng (ví dụ nhựa PLA là khoảng 55°C–60°C, nhựa PETG là 75°C–80°C). Nếu cài đặt nhiệt độ bàn in bằng hoặc vượt quá mức này, lớp nhựa đáy sẽ không nguội cứng hoàn toàn trong suốt quá trình in, tạo điều kiện cho lực nén từ các lớp trên đè bẹt đáy nhựa liên tục.
Ba là, thiết lập dòng chảy lớp đầu tiên (Initial Layer Flow Rate) quá lớn. Nhằm gia tăng độ bám dính để tránh các lỗi bong mép, nhiều kỹ thuật viên có thói quen tăng lưu lượng dòng chảy lớp đầu tiên lên 105% hoặc 110%. Lượng nhựa đùn ra vượt quá thể tích hình học của lớp in bắt buộc phải tràn ra ngoài biên dạng thiết kế, gây ra lỗi chân voi.
Bốn là, thiếu quạt tản nhiệt hoặc tốc độ in lớp đầu quá chậm trong môi trường quá nhiệt. Theo cấu hình mặc định trên các phần mềm cắt lát (slicer), quạt làm mát đầu phun thường được tắt hoàn toàn ở lớp thứ nhất để nhựa bám bàn tốt. Tuy nhiên, nếu tốc độ in lớp đầu quá chậm và thời gian chờ lớp tiếp theo quá ngắn, nhiệt lượng sẽ tích tụ tại đáy mà không kịp giải phóng, giữ cho lớp nhựa đáy luôn ở trạng thái mềm dẻo.
Quy trình 5 bước triệt tiêu lỗi chân voi in 3d tại xưởng
Để đạt được sản phẩm in có vách thẳng tắp và dung sai kích thước đạt chuẩn lắp ghép cơ khí, kỹ thuật viên cần áp dụng quy trình kiểm soát 5 bước đồng bộ dưới đây.

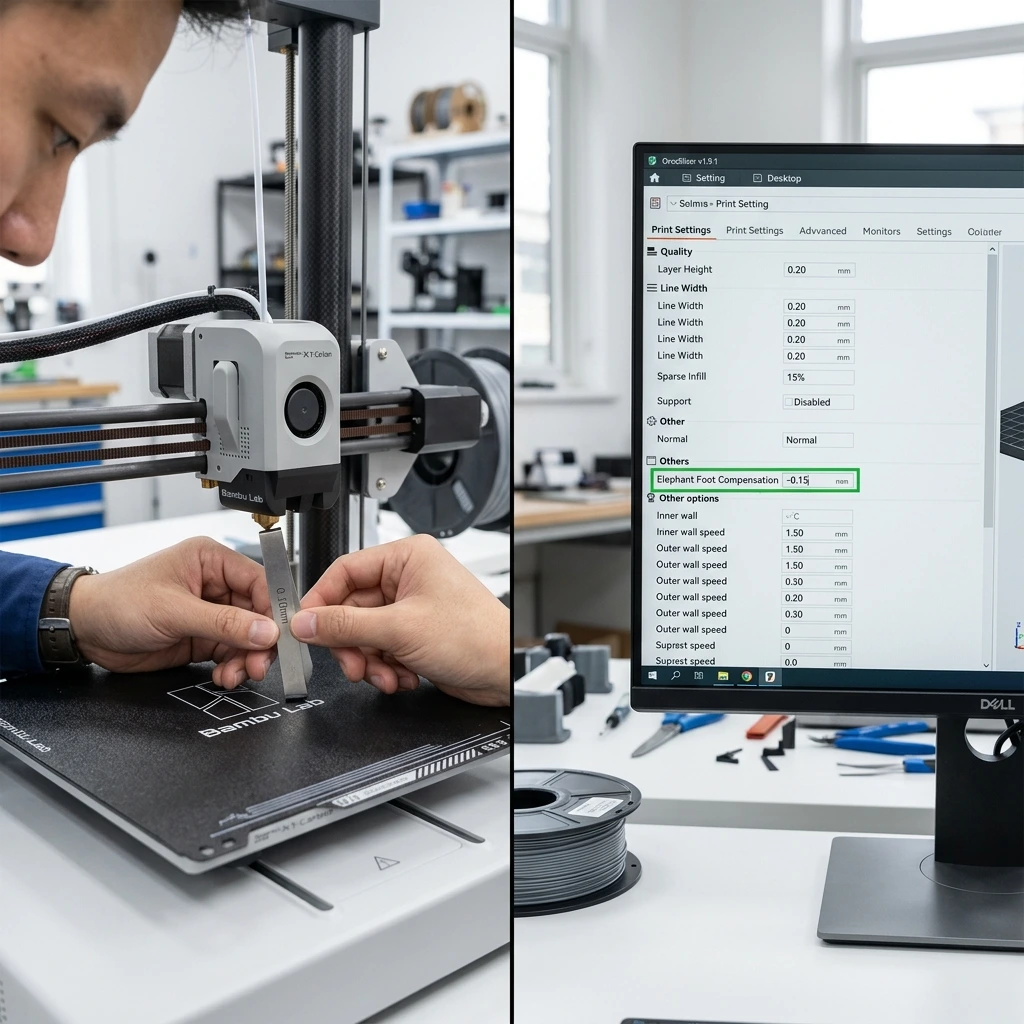

Bước 1: Căn chỉnh Z-offset thủ công và tự động (Auto Bed Leveling)
Căn chỉnh khoảng cách từ đầu phun đến bàn in là thao tác đầu tiên và quan trọng nhất. Nếu máy in có tính năng cảm biến cân bàn tự động (Auto Bed Leveling), cảm biến sẽ quét bề mặt bàn in để bù trừ sai lệch độ phẳng. Tuy nhiên, kỹ thuật viên vẫn cần tinh chỉnh giá trị Z-offset toàn cục (Global Z-offset).
Để căn chỉnh thủ công, hãy sử dụng một lá thép căn khe hở (feeler gauge) có độ dày chuẩn 0.1mm hoặc một tờ giấy A4 tiêu chuẩn đặt dưới đầu phun ở trạng thái bàn in và đầu phun đã được làm nóng (ở nhiệt độ vận hành thực tế như 200°C cho đầu phun và 60°C cho bàn in). Thực hiện hạ đầu phun xuống mức Z = 0. Khi dịch chuyển tờ giấy hoặc lá thép, người vận hành cảm nhận được lực cản nhẹ, không quá lỏng và đầu phun không đè chặt làm rách giấy là đạt yêu cầu.
If quan sát thấy lớp đầu tiên có hiện tượng nhựa loe rộng rõ rệt hoặc các đường nhựa kề nhau bị nén bẹt mất vân tròn, hãy tăng nhẹ Z-offset trong phần điều khiển của máy in hoặc slicer từng bước nhỏ từ +0.01mm đến +0.02mm cho đến khi đường nhựa đùn ra có biên dạng tròn dẹt vừa phải và bám dính chắc chắn.
Bước 2: Tối ưu thông số First Layer trong phần mềm cắt lát
Các thiết lập mặc định trong slicer thường ưu tiên độ bám bàn hơn là độ chính xác kích thước. Kỹ thuật viên cần cấu hình lại các thông số sau trong mục Quality hoặc Strength của slicer:
- Chiều cao lớp in đầu tiên (Initial Layer Height): Đặt chiều cao lớp đầu tiên dày hơn một chút so với các lớp tiếp theo (ví dụ: in lớp thân 0.16mm thì lớp đầu đặt 0.2mm hoặc 0.24mm đối với đầu phun đường kính 0.4mm). Lớp in đầu tiên dày hơn sẽ giúp hấp thụ các sai lệch nhỏ của độ phẳng bàn in và giảm bớt áp lực nén nhựa từ đầu phun.
- Lưu lượng nhựa lớp đầu tiên (Initial Layer Flow / First Layer Flow Rate): Mặc định thông số này thường ở mức 100%. Hãy hạ thông số này xuống còn 92%–95%. Việc giảm bớt lượng nhựa đùn ra ở lớp đáy sẽ bù trừ trực tiếp cho lượng nhựa bị ép dẹt do lực nén cơ học, ngăn chặn việc nhựa thừa tràn ra ngoài biên dạng thành vách.
Bước 3: Sử dụng tính năng bù chân voi (Elephant Foot Compensation) trên Slicer
Hầu hết các phần mềm cắt lát hiện đại như OrcaSlicer, Bambu Studio, hay PrusaSlicer đều tích hợp thuật toán bù sai số chân voi tự động. Trong OrcaSlicer và Bambu Studio, tính năng này có tên là Elephants foot compensation (nằm trong tab Others -> mục Precise wall). Trong Cura, tính năng tương ứng là Initial Layer Horizontal Expansion.
Thuật toán này hoạt động bằng cách chủ động thu nhỏ đường chạy dao của lớp đầu tiên (hoặc vài lớp đầu tiên) vào phía trong một khoảng khoảng cách bằng đúng sai số loe chân đo được. Người vận hành chỉ cần nhập giá trị âm (ví dụ: -0.15mm hoặc -0.2mm). Khi tiến hành in, slicer sẽ tự động dịch chuyển thành ngoài của lớp đáy dịch vô trong -0.15mm. Khi nhựa bị ép dẹt tràn ra ngoài -0.15mm dưới áp lực thực tế, kích thước đáy sản phẩm sẽ đạt đúng biên dạng thiết kế, giúp thành vách phẳng đều từ trên xuống dưới mà không bị loe rộng.
Bước 4: Kiểm soát nhiệt độ bàn in và sấy vật liệu
Duy trì nhiệt độ bàn in hợp lý là chìa khóa để nhựa đông cứng kịp thời mà vẫn giữ được độ bám bàn cần thiết.
- Đối với nhựa PLA: Giảm nhiệt độ bàn in từ 65°C xuống 55°C–60°C sau lớp in đầu tiên. Nhiệt độ kính hóa của PLA nằm trong khoảng 55°C–60°C, do đó hạ nhiệt độ bàn in về mức 55°C giúp nhựa nhanh chóng chuyển sang pha rắn ổn định, giảm hiện tượng chảy xệ dưới trọng lượng thân trên.
- Đối với nhựa PETG: Hạ nhiệt độ bàn in từ 85°C xuống 75°C–80°C sau lớp đầu. PETG có xu hướng bám dính rất mạnh và dễ bị loe chân voi nếu bàn in quá nóng.
- Đối với nhựa ABS: Giữ nhiệt độ bàn in ở mức 100°C–105°C (không nên vượt quá 110°C để tránh làm mềm đáy nhựa chịu nhiệt này).
Ngoài ra, việc sấy khô nhựa trước khi in để loại bỏ ẩm cũng giúp dòng nhựa đùn ổn định hơn, giảm thiểu áp suất dư thừa trong đầu đùn dẫn đến hiện tượng over-extrusion ngoài ý muốn.
Bước 5: Vát góc cơ khí (Chamfering) trực tiếp trên file CAD
Trong trường hợp các giải pháp cấu hình phần mềm chưa đạt hiệu quả tối ưu đối với các chi tiết cơ khí có thành vách đứng 90 độ sát bàn in, kỹ thuật viên có thể can thiệp trực tiếp vào file thiết kế 3D.
Hãy thêm một góc vát (chamfer) 45 độ ở cạnh đáy của mô hình tiếp xúc với bàn in. Kích thước vát góc thường được thiết kế ở mức 0.5mm × 45° đến 1.0mm × 45° tùy thuộc vào độ lớn của chi tiết in. Phần vát góc này tạo ra một khoảng trống hình học ở sát bàn in. Khi lớp nhựa đầu tiên bị đè bẹp và ép tràn ra ngoài, lượng nhựa dư thừa sẽ lấp đầy khoảng trống vát góc này thay vì tràn ra ngoài biên dạng thẳng đứng của chi tiết. Sau khi hoàn thành quá trình in, sản phẩm sẽ có một cạnh đáy vuông vức và thẳng hàng hoàn hảo với vách đứng phía trên.
Case Study thực tế tại GN3D: Khắc phục lỗi chân voi cho đơn hàng 500 khớp nối Nylon chịu lực
Để minh họa cho tính hiệu quả của quy trình trên, hãy cùng phân tích một dự án thực tế tại xưởng in 3D GN3D. Tháng trước, một đối tác chế tạo máy tại TP.HCM đã đặt hàng gia công 500 khớp nối bánh răng truyền động bằng nhựa PA (Nylon). Đây là chi tiết chịu tải ma sát lớn, đòi hỏi dung sai cơ khí nghiêm ngặt ở mức ±0.1mm để lắp ghép khớp bánh răng trục cam.
Do nhựa PA (Nylon) có đặc tính co ngót nhiệt rất cao và đặc biệt khó bám bàn in, kỹ thuật viên tại xưởng đã tăng nhiệt độ bàn in PEI lên mức 90°C và đặt lưu lượng dòng chảy lớp đầu tiên (Initial Layer Flow) lên 105% để ngăn chặn hiện tượng cong vênh (warping). Giải pháp này đã giúp sản phẩm bám chắc chắn vào bàn in, hoàn toàn không bị bong mép hay cong vênh. Tuy nhiên, sau khi in thử nghiệm loạt 20 sản phẩm đầu tiên, bộ phận kiểm định chất lượng (QA) phát hiện ra toàn bộ phần đáy tiếp xúc với bàn in bị biến dạng loe chân voi rõ rệt. Biên dạng loe rộng ra ngoài thiết kế từ +0.22mm đến +0.28mm, khiến khớp bánh răng không thể lắp vừa vào rãnh trục cam cơ khí.
Việc dùng dao cạo hoặc máy mài để gọt bỏ phần chân voi của 500 chi tiết Nylon là bất khả thi vì nhựa Nylon rất dai, khó gia công cắt gọt mịn, đồng thời tốn rất nhiều thời gian và nhân công của xưởng. Nhóm kỹ thuật viên đã nhanh chóng hội ý và áp dụng quy trình xử lý lỗi chân voi đồng bộ trên hệ thống máy in Bambu Lab X1C:
- Căn chỉnh lại Z-offset vật lý: Tiến hành đo đạc lại khoảng cách đầu phun và tăng Z-offset lên thêm +0.03mm để giảm bớt lực ép trực tiếp của đầu phun 0.4mm xuống bàn in PEI.
- Cài đặt bù sai số trên slicer: Trong phần mềm Bambu Studio, kỹ thuật viên kích hoạt tính năng
Elephants foot compensationvà thiết lập giá trị âm-0.18mm. - Điều chỉnh dòng chảy và nhiệt độ: Giảm dòng chảy lớp đầu tiên từ 105% xuống 93%. Đồng thời, thay vì giữ nhiệt độ bàn in liên tục ở 90°C, kỹ thuật viên thiết lập nhiệt độ bàn in lớp đầu tiên là 85°C (kết hợp bôi một lớp keo dán PVP chuyên dụng tăng bám), sau đó tự động hạ nhiệt độ bàn in xuống 80°C từ lớp thứ hai trở đi để nhựa Nylon nhanh đông cứng vách đứng.
Sau khi áp dụng các thay đổi này, loạt in thử nghiệm tiếp theo đạt kết quả vượt mong đợi. Phần đáy của khớp nối bánh răng hoàn toàn thẳng đứng, phẳng mịn và không còn bất kỳ dấu vết loe chân nào. Đo đạc bằng thước kẹp điện tử chuyên dụng cho thấy dung sai phần đáy đạt ±0.08mm, nằm hoàn toàn trong giới hạn dung sai ±0.1mm cho phép của bản vẽ thiết kế. GN3D Studio đã triển khai in hàng loạt và hoàn thành đơn hàng 500 chi tiết Nylon giao cho khách hàng trong vòng 48h, đạt chuẩn kỹ thuật cao mà không cần bất kỳ bước gia công nguội hay hậu xử lý cơ học nào.
Dự án này là minh chứng rõ nét cho năng lực của GN3D Studio. GN3D Studio chuyên in 3D FDM — không phải SLA hay resin đại trà. Chúng tôi tập trung 100% vào FDM để đạt kết quả tốt nhất cho từng loại vật liệu. Đồng thời, danh mục vật liệu: PLA, PETG, ABS, TPU (nhựa dẻo), PA/Nylon — mỗi loại có profile in riêng được GN3D tinh chỉnh để tối ưu kết quả.
Bảng tra cứu nhanh thông số cấu hình chống lỗi chân voi in 3D
Để hỗ trợ kỹ thuật viên trong việc thiết lập nhanh trên các phần mềm cắt lát như OrcaSlicer hay Bambu Studio, dưới đây là bảng tra cứu thông số khuyến nghị cho các dòng nhựa in phổ biến khi in mẫu thử nghiệm kích thước tiêu chuẩn 20×20×10mm với đầu phun đường kính 0.4mm.
| Loại nhựa | Nhiệt độ kính hóa ($T_g$) | Nhiệt độ bàn in lớp 1 (°C) | Nhiệt độ bàn in các lớp sau (°C) | Lưu lượng lớp 1 (Initial Flow) | Bù chân voi trên Slicer (mm) |
|---|---|---|---|---|---|
| Nhựa PLA | 55°C–60°C | 60°C–65°C | 50°C–55°C | 92%–95% | -0.15mm |
| Nhựa PETG | 75°C–80°C | 80°C–85°C | 70°C–75°C | 90%–93% | -0.18mm |
| Nhựa ABS | 100°C–105°C | 105°C–110°C | 95°C–100°C | 92%–95% | -0.20mm |
| Nhựa dẻo TPU | -60°C đến -20°C | 40°C–50°C | 40°C–50°C | 88%–92% | -0.22mm |
| Nhựa PA (Nylon) | 50°C–70°C | 85°C–90°C | 75°C–80°C | 90%–93% | -0.18mm |
Câu hỏi thường gặp về lỗi chân voi in 3d
Dưới đây là một số câu hỏi kỹ thuật thường gặp liên quan đến lỗi chân voi khi thực hiện gia công in 3D FDM tại xưởng.
Có nên sử dụng Brim hoặc Raft để khắc phục lỗi chân voi không?
Việc sử dụng Brim (vành bám) hay Raft (đế in) là các giải pháp tình thế thường dùng để tăng độ bám bàn. Tuy nhiên, nếu khoảng cách Z-offset của máy in vẫn quá thấp, phần Brim sẽ bị ép dính chặt vào thân mô hình, tạo thành một lớp bavia nhựa rất cứng ở đáy. Kỹ thuật viên sẽ tốn nhiều công sức để gọt sạch lớp Brim này mà vẫn để lại vết loe chân ở góc đáy.
Raft (đế in) có thể giải quyết lỗi chân voi trên sản phẩm vì toàn bộ phần loe chân sẽ nằm ở các lớp đáy của Raft, vốn là phần bỏ đi sau khi in xong. Tuy nhiên, sử dụng Raft gây lãng phí từ 10%–15% lượng nhựa in, kéo dài thời gian hoàn thành đơn hàng và làm cho bề mặt đáy của sản phẩm bị thô ráp, không đạt độ bóng mịn như khi in trực tiếp trên bàn in PEI có độ bám dính tốt. Do đó, căn chỉnh Z-offset và thiết lập thông số bù chân voi âm trên slicer luôn là giải pháp kỹ thuật chuẩn xác và hiệu quả nhất.
Tại sao khoảng cách Z-offset đã chuẩn xác nhưng sản phẩm vẫn bị loe chân sau khi in được 50% chiều cao?
Hiện tượng loe chân phát sinh muộn này không còn do đầu phun đè sát ở lớp thứ nhất, mà do sự tích tụ nhiệt độ của bàn in. Khi sản phẩm có chiều cao lớn và thời gian in kéo dài nhiều giờ, nhiệt lượng liên tục truyền từ bàn in lên trên làm cho phần nhựa đáy luôn ở trạng thái ấm mềm. Trọng lượng ngày càng tăng của nửa thân trên của mô hình sẽ đè nặng xuống, từ từ làm biến dạng phình to các lớp nhựa sát đáy.
Để xử lý hiện tượng này, hãy cấu hình slicer tự động hạ nhiệt độ bàn in xuống từ 5°C đến 10°C sau lớp thứ 3 hoặc thứ 5. Ngoài ra, hãy đảm bảo quạt làm mát vỏ ngoài (cooling fan) hoạt động ổn định và cabin máy in được thông thoáng để nhiệt lượng không bị ủ quá lâu tại chân mô hình.
Nhựa dẻo TPU có dễ bị lỗi chân voi hơn nhựa PLA không?
Nhựa dẻo TPU có tính đàn hồi cao và độ cứng vật lý thấp hơn nhiều so với nhựa PLA cứng. Do đó, TPU đặc biệt dễ bị lỗi chân voi dưới tác động nén của các lớp in phía trên. Khi in nhựa dẻo TPU, lực ép từ đầu phun dù nhỏ cũng dễ dàng làm xẹp lớp nhựa đang ấm nóng bên dưới.
Để xử lý lỗi chân voi trên nhựa TPU, kỹ thuật viên cần hạ lưu lượng lớp đầu tiên (Initial Layer Flow) xuống mức thấp hơn (khoảng 88%–92%), tăng giá trị bù chân voi trên slicer (Elephant Foot Compensation) lên mức -0.22mm hoặc -0.25mm, đồng thời giữ bàn nhiệt ở mức thấp từ 40°C đến 50°C hoặc tắt hẳn bàn nhiệt nếu dùng bàn in PEI có độ bám dính tốt.
Kết luận và giải pháp gia công in 3D chuẩn dung sai tại GN3D Studio
Khắc phục lỗi chân voi đòi hỏi sự kết hợp đồng bộ giữa cân chỉnh cơ khí (Z-offset) và tối ưu hóa phần mềm (lưu lượng lớp đầu, thông số bù chân voi). Việc hiểu rõ bản chất vật lý của dòng chảy nhựa giúp đảm bảo sản phẩm in ra đạt tính thẩm mỹ cao và đáp ứng chính xác các yêu cầu lắp ráp kỹ thuật.
Tại xưởng in 3D GN3D, kỹ thuật viên kiểm soát nghiêm ngặt từng thông số lớp in đầu tiên trên hệ thống máy in FDM hiện đại để bảo đảm mọi sản phẩm xuất xưởng đều đạt dung sai ±0.1mm. Giao hàng trong 24–48h toàn quốc — kể cả khi bạn ở Hà Nội, Đà Nẵng hay Cần Thơ. Rush order: liên hệ Zalo để được ưu tiên.
Nếu bạn đang cần gia công các chi tiết kỹ thuật hoặc prototype cơ khí chính xác, hãy gửi file thiết kế 3D cho GN3D Studio để nhận báo giá ngay trong vòng 5 phút. Chưa có file 3D? Không sao — GN3D hỗ trợ chuyển đổi từ ảnh chụp, bản vẽ tay hoặc bản vẽ kỹ thuật 2D thành file in được. Đội ngũ kỹ sư giàu kinh nghiệm của GN3D Studio sẵn sàng hỗ trợ tối ưu biên dạng in và lựa chọn vật liệu phù hợp cho mọi dự án của bạn.
