Nếu đang vận hành một hệ thống máy in 3D FDM chạy Marlin truyền thống, chắc chắn bạn đã từng gặp tình huống: tăng tốc độ in lên trên 60mm/s là bề mặt sản phẩm lập tức xuất hiện các đường gợn sóng (ghosting) hoặc góc in bị phình to do nhựa phun ra không đều. Đây là giới hạn vật lý của bo mạch điều khiển khi phải gánh quá nhiều phép tính toán học phức tạp cùng lúc. Sự xuất hiện của klipper firmware đã thay đổi hoàn toàn cách thức điều khiển máy in 3D FDM bằng việc tách biệt nhiệm vụ xử lý và thực thi.
Klipper là firmware máy in 3D mã nguồn mở chạy trên kiến trúc máy chủ – máy khách (host-client). Mọi phép tính quỹ đạo phức tạp được xử lý bởi máy tính đơn board (Raspberry Pi/Orange Pi), giải phóng hoàn toàn bộ xử lý của mainboard máy in.
| Đặc tính so sánh | Klipper Firmware | Marlin Firmware |
|---|---|---|
| Kiến trúc xử lý | Đa nhiệm (Host-Client) với Raspberry Pi/Orange Pi xử lý chính | Đơn nhiệm (Monolithic) trực tiếp trên chip MCU của mainboard |
| Công cụ triệt tiêu rung động | Bật Input Shaping (qua cảm biến gia tốc ADXL345) | Không có sẵn (hoặc rất hạn chế trên các MCU 8-bit cũ) |
| Bù áp suất đầu phun | Thuật toán Pressure Advance tối ưu cao | Linear Advance (kén mainboard, dễ gây treo hệ thống) |
| Giao diện quản trị | Natively hỗ trợ Web UI (Mainsail/Fluidd) qua mạng Local | Màn hình LCD gốc, phải mua thêm module WiFi rời |
| Cấu hình phần cứng | Chỉnh sửa trực tiếp file text cấu hình printer.cfg | Phải build lại mã nguồn C++ trên VS Code và flash lại firmware |
Tại xưởng gia công của GN3D, việc chuyển dịch từ Marlin sang Klipper trên các dàn máy in khổ lớn nâng cấp đã giúp tăng tốc độ in từ 50mm/s lên 150mm/s mà vẫn giữ nguyên độ chính xác bề mặt và dung sai cơ khí. Dưới đây là phân tích chi tiết về mặt kỹ thuật lý giải tại sao hệ điều hành này lại có khả năng tăng tốc máy in 3D vượt trội đến vậy.
Sự khác biệt cốt lõi ở kiến trúc xử lý Marlin và Klipper
Để hiểu tại sao Klipper có thể tăng tốc máy in 3D mà không làm giảm chất lượng bề mặt, chúng ta cần so sánh trực tiếp cách thức xử lý lệnh của hai loại firmware này.
Marlin hoạt động theo cơ chế đơn nhiệm. Bo mạch điều khiển của máy in vừa phải đọc mã G-code từ thẻ nhớ, vừa phải tính toán gia tốc, vừa phải điều khiển dòng điện cấp cho các động cơ bước. Khi máy in chạy ở tốc độ cao với các chi tiết có biên dạng cong phức tạp (như bánh răng helix hoặc bề mặt tự do), lượng lệnh vi bước cần tính toán tăng lên theo cấp số nhân. Chip xử lý (MCU) 8-bit hoặc thậm chí 32-bit trên các bo mạch giá rẻ thường bị nghẽn cổ chai. Hậu quả là máy in bị giật cục do CPU không tính kịp lệnh di chuyển tiếp theo, gây ra lỗi bề mặt loang lổ.

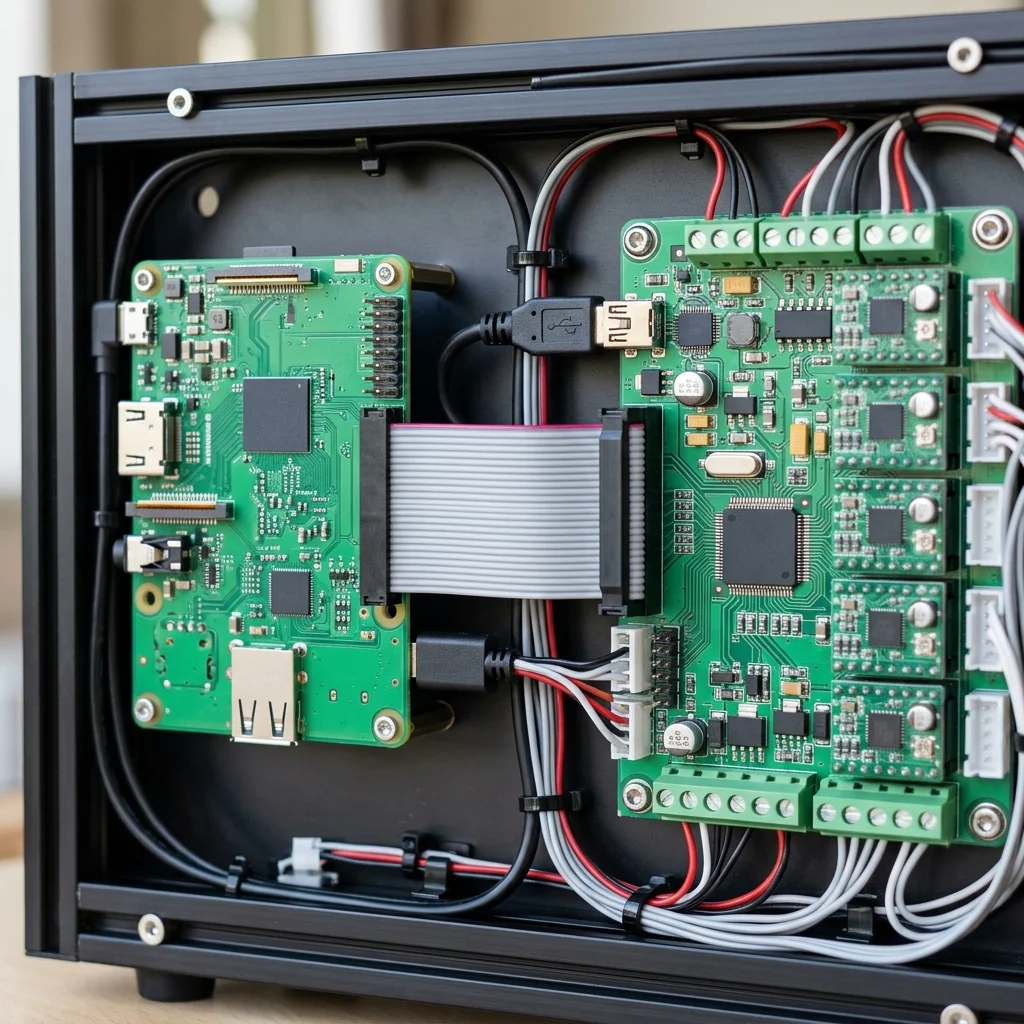

Ngược lại, Klipper phân chia nhiệm vụ rất rõ ràng. Máy tính Raspberry Pi chạy hệ điều hành Linux sẽ đọc G-code và thực hiện toàn bộ các phép tính động học phức tạp trước khi gửi chuỗi xung bước siêu mịn xuống bo mạch máy in qua cáp USB. Bo mạch máy in lúc này chỉ cần thực hiện đúng một nhiệm vụ duy nhất: chuyển đổi các xung nhận được thành chuyển động quay của động cơ bước. Nhờ giải phóng sức mạnh tính toán cho các chip MCU yếu ớt, Klipper cho phép máy in đạt tốc độ di chuyển cực cao mà không sợ bị hụt bước hay treo hệ thống.
Tại sao Klipper giúp máy in FDM chạy nhanh gấp 3 lần Marlin?
Tốc độ của máy in 3D FDM không chỉ đơn thuần là việc tăng vận tốc tối đa (velocity) của đầu phun, mà phụ thuộc rất lớn vào gia tốc (acceleration). Klipper cho phép nâng gia tốc máy in từ mức 500-1000 mm/s² của Marlin lên tới 3000-7000 mm/s² nhờ hai thuật toán cốt lõi dưới đây.
1. Thuật toán Input Shaping triệt tiêu gợn sóng bề mặt
Khi đầu phun di chuyển ở tốc độ cao và thay đổi hướng đột ngột, toàn bộ khung máy in sẽ bị rung động cơ học do quán tính. Sự rung động này truyền trực tiếp lên đầu phun, tạo ra lỗi ghosting (bóng ma) hoặc ringing (gợn sóng) chạy dọc theo các cạnh vuông của sản phẩm.
Klipper giải quyết vấn đề này bằng tính năng Input Shaping. Thuật toán này sử dụng một cảm biến gia tốc ADXL345 gắn trực tiếp lên đầu in và bàn in để đo tần số cộng hưởng tự nhiên của khung máy theo trục X và trục Y. Khi đã xác định được tần số rung động (ví dụ 45Hz), Klipper sẽ chủ động phát ra các chuỗi xung bước ngược pha để triệt tiêu lực rung này ngay khi đầu phun chuẩn bị đổi hướng.
Kết quả là đầu phun di chuyển rất mượt mà, các góc vuông sắc nét và bề mặt phẳng mịn màng ngay cả khi gia tốc in tăng gấp 3 lần thông thường.
2. Thuật toán Pressure Advance kiểm soát áp suất nhựa tại đầu phun
Nhựa in khi đi qua ống dẫn nhựa Bowden và vào trong đầu phun sẽ có độ đàn hồi nhất định dưới áp lực. Khi máy in tăng tốc, áp suất trong đầu phun cần thời gian để tích lũy, dẫn đến hiện tượng thiếu nhựa ở đầu phân đoạn in. Khi máy in giảm tốc để chuyển hướng ở góc vuông, áp suất tích lũy lại tiếp tục đẩy nhựa ra ngoài dù động cơ đẩy nhựa đã dừng, tạo ra lỗi phình góc (corner swelling) và kéo sợi (stringing).
Klipper tích hợp thuật toán Pressure Advance để chủ động tính toán trước sự thay đổi áp suất này. Khi máy in chuẩn bị tăng tốc, động cơ đẩy nhựa sẽ được lệnh đẩy nhanh hơn một nhịp để bù lại độ trễ áp suất. Ngược lại, khi đầu phun chuẩn bị giảm tốc ở góc cua, động cơ đẩy nhựa sẽ chủ động rút nhựa sớm hơn.
Cơ chế này giữ cho áp suất nhựa tại đầu phun luôn đồng đều, loại bỏ hoàn toàn hiện tượng phình góc, giúp sản phẩm in đạt dung sai lắp ghép cơ khí hoàn hảo.
Mẹo kỹ thuật tại xưởng: Khi thiết lập Pressure Advance cho cơ cấu đùn trực tiếp (Direct Drive), thông số này thường dao động từ 0.02 đến 0.05. Đối với các dòng máy chạy ống dẫn Bowden dài, con số này có thể lên tới 0.3 – 0.8 và cần sấy filament in 3D thật khô trước khi test để tránh độ ẩm làm sai lệch kết quả đo áp suất nhựa.
Tối ưu Klipper thực tế tại xưởng gia công: Rút ngắn 60% thời gian sản xuất đồ gá
Tại xưởng gia công GN3D ở địa chỉ 142 Liên Khu 5-6, Bình Tân, TP.HCM, chúng tôi vận hành một hệ thống máy in 3D FDM công suất lớn để phục vụ các yêu cầu gia công chi tiết máy cho doanh nghiệp. Trước đây, khi chạy firmware Marlin truyền thống trên các dòng máy in khổ lớn, một bộ vỏ hộp thiết bị điện tử bằng nhựa PETG kích thước 250×250×150mm mất khoảng 24 tiếng in liên tục để đạt độ dày thành vách 3mm và mật độ infill 40% chịu lực.
Để cải thiện năng lực giao hàng nhanh trong 24-48h, đội ngũ kỹ thuật của GN3D đã tiến hành nâng cấp toàn bộ bo mạch điều khiển sang chạy hệ điều hành Klipper, kết nối với máy tính Orange Pi làm máy chủ.
Chúng tôi lắp cảm biến gia tốc ADXL345 lên cụm đầu in Direct Drive của máy để chạy tự động đo tần số cộng hưởng rung động. Sau khi lưu cấu hình Input Shaping và tối ưu thông số Pressure Advance cho nhựa PETG kỹ thuật, kết quả thu được vượt xa mong đợi:
- Tốc độ in tăng từ 50mm/s lên 140mm/s.
- Gia tốc in tăng từ 800mm/s² lên 4500mm/s².
- Thời gian hoàn thành một bộ vỏ hộp giảm từ 24 tiếng xuống chỉ còn hơn 9 tiếng.
- Độ hoàn thiện bề mặt không bị gợn sóng, dung sai lắp ghép cơ khí với nắp nhôm định hình đạt chuẩn ±0.1mm như cam kết.
Việc tối ưu Klipper giúp xưởng in GN3D đáp ứng các đơn hàng rush order số lượng lớn mà không cần phải đầu tư thêm số lượng máy in cơ học mới. Đây là lý do chúng tôi luôn khuyến nghị khách hàng sử dụng dịch vụ in 3D kỹ thuật FDM của chúng tôi khi cần các mẫu thử có độ chính xác cao và thời gian hoàn thiện nhanh chóng.
Nếu dự án của bạn yêu cầu các chi tiết có độ cứng cao hơn để làm đồ gá lắp ráp trong nhà xưởng, việc kết hợp công nghệ in FDM với các loại nhựa chịu lực sẽ mang lại hiệu quả chi phí tối ưu. Bạn có thể tham khảo thêm về quy trình gia công jig đồ gá nhà máy để hiểu cách chúng tôi tối ưu đường chạy dao in 3D nhằm đạt độ bền cơ học vượt trội cho sản phẩm công nghiệp.
Khi nào bạn nên nâng cấp lên Klipper firmware?
Mặc dù sở hữu những thông số tăng tốc ấn tượng, Klipper không phải là giải pháp phù hợp cho tất cả mọi người. Dưới đây là bảng hướng dẫn đưa ra quyết định dựa trên nhu cầu sử dụng thực tế.
| Bạn nên nâng cấp lên Klipper nếu: | Bạn nên ở lại Marlin nếu: |
|---|---|
| Cần in các chi tiết cơ khí lớn bằng vật liệu chịu lực cao như PETG, ABS, Nylon vốn tốn hàng chục giờ in trên Marlin. | Chỉ cần in các mô hình trang trí nhỏ bằng nhựa PLA thông thường ở tốc độ chậm 40-50mm/s. |
| Sở hữu máy in có kết cấu khung kim loại vững chắc (CoreXY hoặc Cartesian nâng cấp thanh dẫn hướng kim loại) chịu được gia tốc lớn. | Sử dụng các dòng máy in giá rẻ khung nhôm mỏng, lỏng lẻo; khung máy yếu khi chạy Klipper tốc độ cao sẽ gây rung lắc dữ dội làm hỏng phần cứng cơ khí. |
| Muốn quản lý máy in từ xa qua giao diện Mainsail/Fluidd trên điện thoại hoặc máy tính một cách trực quan. | Muốn một hệ thống cắm và chạy (plug and play) đơn giản, không muốn tốn thời gian nghiên cứu câu lệnh cấu hình Linux. |
Các câu hỏi thường gặp về Klipper firmware
Dưới đây là giải đáp chi tiết cho các câu hỏi thường gặp về kỹ thuật và chi phí khi triển khai Klipper firmware tại các phân xưởng in 3D:
Klipper firmware có cài được trên các bo mạch 32-bit cũ không?
Hoàn toàn được. Klipper hỗ trợ hầu hết các loại bo mạch phổ biến trên thị trường như Creality 4.2.2, SKR Mini E3, MKS Robin. Bo mạch này chỉ cần flash một tệp firmware mcu rất nhẹ để làm nhiệm vụ trung chuyển tín hiệu vi bước theo lệnh của máy tính Raspberry Pi.
Nâng cấp lên Klipper có làm giảm tuổi thọ phần cứng của máy in không?
Tự bản thân Klipper không làm hỏng máy in. Tuy nhiên, khi bạn tăng gia tốc và tốc độ lên gấp 3 lần, các linh kiện cơ khí như dây đai (belt), bạc đạn, bánh răng đẩy nhựa và khớp nối trục Z sẽ bị mài mòn nhanh hơn do tải lực cơ học tăng lên. Do đó, cần bảo dưỡng định kỳ và bôi trơn các trục dẫn hướng của máy in thường xuyên hơn.
Tôi có cần mua thêm Raspberry Pi đắt đỏ để chạy Klipper không?
Không nhất thiết. Do giá Raspberry Pi thường xuyên biến động, bạn hoàn toàn có thể sử dụng các giải pháp thay thế có giá rẻ hơn một nửa như Orange Pi Zero 3, Orange Pi 3 LTS hoặc tận dụng các máy tính mini PC cũ chạy hệ điều hành Ubuntu/Debian. Klipper chỉ yêu cầu một cấu hình CPU tối thiểu để chạy dịch vụ Python tính toán xung bước chuyển động.
