Bạn có một thiết kế cần kiểm chứng trước khi đổ khuôn sản xuất hàng loạt. Phương án truyền thống — gọi xưởng CNC, chờ lập trình gia công, chờ phay tiện — mất ít nhất 5–7 ngày và tiêu tốn vài triệu đồng chỉ cho một mẫu duy nhất. Với in 3D prototype bằng công nghệ FDM, bạn cầm mẫu thử trên tay trong vòng 24 giờ với chi phí thấp hơn 70–80%.
In 3D prototype là quy trình sử dụng máy in 3D FDM để chuyển file thiết kế số (STL, STEP, OBJ) thành mẫu vật lý dùng để kiểm tra hình dáng, khớp ghép hoặc chức năng trước khi sản xuất hàng loạt.
| Tiêu chí | In 3D FDM Prototype | CNC Prototype truyền thống |
|---|---|---|
| Thời gian từ file đến mẫu | 4–12 giờ (tùy kích thước) | 5–7 ngày làm việc |
| Chi phí mẫu đầu tiên | Từ 50.000–500.000 VNĐ | Từ 2.000.000–10.000.000 VNĐ |
| Độ phức tạp hình học | Không giới hạn (có support) | Bị giới hạn bởi dao cắt |
| Dung sai kỹ thuật | ±0.1mm (FDM chuẩn xưởng) | ±0.02–0.05mm |
| Sửa đổi thiết kế | Sửa file → in lại trong 4 giờ | Lập trình lại → gia công lại 3–5 ngày |
| Vật liệu phổ biến | PLA, PETG, ABS, Nylon, TPU | Nhôm, thép, nhựa khối |
Khi nào in 3D prototype vượt trội hơn CNC truyền thống?
CNC phay có dung sai siết hơn — đúng. Nhưng trong giai đoạn prototype, bạn không cần dung sai ±0.02mm. Bạn cần kiểm tra nhanh ba thứ: hình dáng có đúng bản vẽ không, các bộ phận có khớp ghép được không, và tay cầm có thoải mái không.
In 3D FDM giải quyết cả ba câu hỏi đó trong nửa ngày.
Đặc biệt với các chi tiết có hình học phức tạp — lỗ thoát khí bên trong, gân tăng cứng nhiều hướng, hoặc bề mặt cong 3D — máy CNC cần fixture đặc biệt và nhiều nguyên công phay. Máy in 3D FDM không quan tâm đến độ phức tạp hình học: bật máy, chờ từng lớp nhựa xếp chồng, xong.
Tại GN3D Studio, phần lớn khách hàng đặt in 3D prototype là kỹ sư cơ khí đang phát triển sản phẩm mới. Họ cần 2–3 phiên bản mẫu thử liên tiếp trong một tuần để so sánh các phương án thiết kế trước khi chốt bản vẽ sản xuất. Với CNC, ngân sách cho 3 lần thử có thể lên tới hàng chục triệu. Với in 3D FDM, cùng số lần lặp đó chỉ tốn một phần nhỏ.
6 bước đưa ý tưởng thành mẫu thử trong 24 giờ
Quy trình in 3D prototype tại GN3D gồm 6 bước rõ ràng. Mỗi bước có thời gian cụ thể để bạn hình dung tại sao mẫu thử có thể hoàn thành trong một ngày.
Bước 1 — Tiếp nhận file hoặc ý tưởng (0–30 phút)
Gửi file STL, STEP hoặc OBJ qua Zalo hoặc form trên website. Chưa có file 3D? GN3D hỗ trợ chuyển đổi từ ảnh chụp, bản vẽ tay hoặc bản vẽ kỹ thuật 2D thành file in được.
Nhận báo giá in 3D miễn phí trong 5 phút — không cần gặp trực tiếp, không cần hẹn lịch.
Bước 2 — Phân tích thiết kế cho in FDM (30–60 phút)
Không phải file CAD nào cũng in được ngay. Kỹ thuật viên kiểm tra:
- Độ dày thành tối thiểu: thành mỏng dưới 1mm sẽ yếu cấu trúc hoặc không in nổi.
- Overhang (góc nhô): phần nhô quá 45° cần cấu trúc hỗ trợ (support).
- Khớp ghép: nếu mẫu gồm nhiều bộ phận lắp ráp, kỹ thuật viên tính toán khe hở khớp (clearance) phù hợp dung sai ±0.1mm của máy.
- Hướng in tối ưu: chọn hướng đặt chi tiết trên bàn in sao cho lực chịu tải song song với các lớp in, tránh gãy tách lớp (layer delamination).
Nếu file có vấn đề, kỹ thuật viên gửi phản hồi kèm đề xuất sửa trong vòng 30 phút — không để khách hàng chờ.
Bước 3 — Slice file và thiết lập thông số in (15–30 phút)
File 3D được đưa vào phần mềm slicer (thường là OrcaSlicer hoặc BambuStudio) để chuyển thành G-code — tập lệnh máy in đọc được. Các thông số quan trọng:
| Thông số | Giá trị prototype tiêu chuẩn | Ghi chú |
|---|---|---|
| Độ cao lớp in (layer height) | 0.16–0.20mm | Cân bằng giữa tốc độ và chi tiết bề mặt |
| Mật độ infill | 15–25% | Đủ cứng cho kiểm tra khớp ghép, tiết kiệm nhựa |
| Tốc độ in | 100–200mm/s (Bambu Lab) | Máy Bambu Lab Core XY đạt tốc độ cao ổn định |
| Support | Tự động / Thủ công tùy chi tiết | Ưu tiên support dễ tháo để giữ bề mặt sạch |
Bước 4 — In 3D FDM (2–8 giờ)
Đây là bước chiếm nhiều thời gian nhất trong quy trình. Thời gian in phụ thuộc vào kích thước mẫu:
- Chi tiết nhỏ (dưới 50mm mỗi chiều): khoảng 1–2 giờ.
- Chi tiết trung bình (100–200mm): khoảng 3–5 giờ.
- Chi tiết lớn (trên 200mm): 6–12 giờ — có thể cần chạy qua đêm.
GN3D sử dụng các dòng máy Bambu Lab (P1S, X1C) cho mẫu vừa và nhỏ — tốc độ in nhanh, layer đều, độ lặp lại cao. Với mẫu khổ lớn vượt 250mm, các dòng máy Creality khổ lớn (CR series) được triển khai.
Mẹo tối ưu thời gian: Nếu mẫu prototype chỉ cần kiểm tra khớp ghép chứ không cần bề mặt đẹp, tăng layer height lên 0.28mm và giảm infill xuống 10%. Thời gian in giảm tới 40% mà mẫu vẫn đủ cứng để test lắp ráp.
Bước 5 — Hậu xử lý (30–90 phút)
Mẫu ra khỏi máy in chưa phải là mẫu hoàn thiện. Các bước hậu xử lý thường gặp:
- Tháo support: dùng kìm cắt, mài nhẹ bề mặt tiếp xúc.
- Mài và chà nhám: giấy nhám 120–400 grit để bo tròn cạnh hoặc làm phẳng bề mặt.
- Khoan, taro ren: nếu mẫu cần bắt vít hoặc lắp insert đồng.

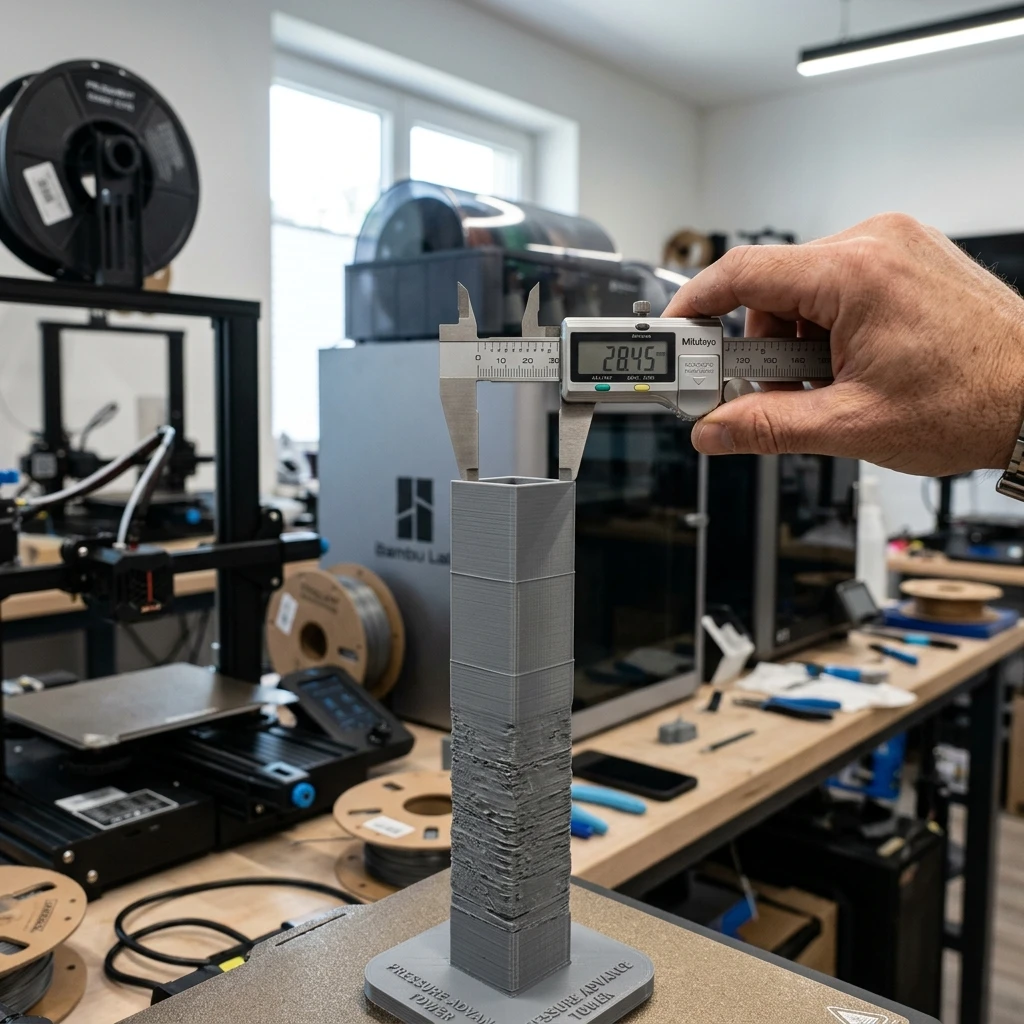

- Kiểm tra dung sai: dùng thước kẹp kỹ thuật số đo các kích thước quan trọng, đối chiếu file CAD gốc.
Với các mẫu prototype yêu cầu thẩm mỹ (trưng bày cho khách hàng duyệt mẫu), GN3D có thể phun sơn lót, sơn phủ màu hoặc đánh bóng bề mặt theo yêu cầu.
Bước 6 — Giao mẫu và phản hồi (1–2 giờ)
Mẫu hoàn thiện được đóng gói và giao trong vòng 24–48 giờ toàn quốc. Khách tại TP.HCM có thể đến trực tiếp xưởng in 3D GN3D tại 142 Liên Khu 5-6, Bình Tân để nhận mẫu và kiểm tra tại chỗ.
Nếu cần sửa đổi sau khi cầm mẫu trên tay — chỉnh file, slice lại, in lại. Vòng lặp thứ hai thường chỉ mất thêm 4–6 giờ.
Chọn vật liệu nào cho mẫu prototype FDM?
Không phải prototype nào cũng dùng cùng một loại nhựa. Việc chọn đúng vật liệu quyết định mẫu thử có phản ánh đúng tính năng sản phẩm cuối hay không.
| Mục đích prototype | Vật liệu khuyên dùng | Lý do |
|---|---|---|
| Kiểm tra hình dáng, trình bày khách hàng | Nhựa PLA | Dễ in, bề mặt mịn, giá thấp |
| Kiểm tra khớp ghép cơ khí | Nhựa PETG | Dai hơn PLA, không giòn vỡ khi lắp ráp |
| Prototype chịu va đập, chịu nhiệt nhẹ | Nhựa ABS | Chịu nhiệt tới 100°C, bền va đập |
| Prototype cần độ bền cơ học cao | Nhựa PA (Nylon) | Chịu mài mòn, chịu lực kéo và uốn |
| Prototype cần độ đàn hồi (seal, đệm) | Nhựa dẻo TPU | Uốn dẻo mà không gãy, phục hồi hình dạng |
GN3D Studio cung cấp đầy đủ 5 nhóm vật liệu trên, mỗi loại có profile in riêng được tinh chỉnh để tối ưu kết quả với dung sai ±0.1mm.
Tại sao vòng lặp “in — test — sửa” quyết định chất lượng sản phẩm cuối?
Một mẫu prototype đơn lẻ không có nhiều ý nghĩa. Giá trị thực sự nằm ở khả năng lặp nhanh: in mẫu, test thực tế, phát hiện lỗi, sửa file, in lại — và lặp lại cho đến khi mẫu thử đạt yêu cầu kỹ thuật.
Với dịch vụ in 3D kỹ thuật FDM của GN3D, mỗi vòng lặp mất 4–8 giờ thay vì 5–7 ngày như gia công CNC. Trong một tuần, bạn có thể chạy 3–5 phiên bản prototype — đủ để chốt bản thiết kế sản xuất mà không mất hàng tháng chờ đợi.
Đây chính là lý do các đội ngũ R-D và startup phần cứng đang chuyển quy trình prototyping sang in 3D FDM. Tốc độ lặp nhanh hơn đồng nghĩa sản phẩm ra thị trường sớm hơn.
Quy tắc thực tế: Nếu bạn đang cần hơn 3 vòng lặp prototype, hãy bắt đầu với nhựa PLA (rẻ, in nhanh) cho các vòng đầu. Chỉ chuyển sang nhựa kỹ thuật như PETG hoặc Nylon ở vòng cuối — khi hình dáng đã chốt và cần test chức năng thực tế.
Prototype in 3D phù hợp với ngành nào?
In 3D prototype không chỉ dành cho cơ khí. Dưới đây là các nhóm ngành thường xuyên sử dụng prototyping nhanh bằng FDM:
- Kỹ sư cơ khí và chế tạo: kiểm tra khớp ghép, jig, đồ gá trước khi gia công kim loại.
- Thiết kế sản phẩm tiêu dùng: duyệt hình dáng vỏ hộp, tay cầm, nút bấm trước khi đổ khuôn nhựa.
- Startup phần cứng và IoT: chạy nhanh nhiều phiên bản vỏ thiết bị điện tử, test lắp PCB board vào khung.
- Y tế và nha khoa: in mô hình giải phẫu để hội chẩn trước phẫu thuật (không phải dụng cụ y tế trực tiếp).
- Kiến trúc và xây dựng: sa bàn mô hình tỷ lệ cho trình bày khách hàng hoặc thuyết trình dự án.
Dù ngành nào, logic đều giống nhau: biến file số thành vật thể cầm được trong tay — nhanh, rẻ, và lặp lại dễ dàng.
Câu hỏi thường gặp về in 3D prototype
Dưới đây là một số câu hỏi thường gặp về chủ đề này cùng với giải đáp chi tiết từ kỹ sư kỹ thuật.
In 3D prototype mất bao lâu từ lúc gửi file?
Từ lúc nhận file đến lúc giao mẫu hoàn thiện, quy trình mất 12–24 giờ với chi tiết kích thước trung bình. Chi tiết nhỏ dưới 50mm có thể xong trong 4–6 giờ. GN3D giao hàng trong 24–48 giờ toàn quốc, kể cả rush order.
Prototype in 3D có đủ bền để test chức năng không?
Phụ thuộc vào vật liệu. Nhựa PLA chỉ phù hợp kiểm tra hình dáng. Với test chức năng thực tế — chịu lực, chịu nhiệt, chịu mài mòn — cần dùng nhựa PETG, ABS hoặc nhựa PA (Nylon). Tại GN3D, kỹ thuật viên tư vấn vật liệu phù hợp ngay khi nhận file.
Chi phí in một mẫu prototype là bao nhiêu?
Chi phí phụ thuộc vào kích thước, vật liệu và mật độ infill. Một chi tiết cỡ bàn tay bằng nhựa PLA thường từ 50.000–200.000 VNĐ. Chi tiết lớn hoặc dùng nhựa kỹ thuật sẽ cao hơn. Gửi file để nhận báo giá in 3D miễn phí chính xác theo kích thước thực.
Dung sai in 3D FDM có đủ cho khớp ghép cơ khí không?
GN3D đạt dung sai ±0.1mm trên các dòng máy Bambu Lab — đủ chuẩn cho hầu hết khớp ghép prototype, vòng bi, trục then, hoặc snap-fit. Nếu yêu cầu dung sai siết hơn, nên kết hợp in 3D tạo hình thô rồi gia công cơ sau (post-machining) để đạt kích thước chính xác tuyệt đối.
Tôi chưa có file 3D, chỉ có bản vẽ tay — có in được không?
Được. GN3D hỗ trợ chuyển đổi từ ảnh chụp, bản vẽ tay hoặc bản vẽ kỹ thuật 2D thành file STL/STEP in được. Gửi ảnh hoặc bản vẽ qua Zalo, kỹ thuật viên sẽ dựng file và gửi xác nhận trước khi in.
