Quy Trình Thiết Kế Và Gia Công Jig, Đồ Gá Nhà Máy Bằng In 3D FDM

Gia công jig và đồ gá là một trong những công đoạn tốn kém thời gian và chi phí nhất trong các dây chuyền lắp ráp công nghiệp. Sự phát triển của công nghệ in 3D FDM đã mang lại một phương thức sản xuất thay thế hiệu quả, cho phép chế tạo các bộ đồ gá định vị, đồ gá kiểm thử và đồ gá kẹp mềm nhanh chóng với chi phí tối ưu.

Gia công jig, đồ gá bằng in 3D FDM là quy trình chế tạo thiết bị định vị, kẹp chặt trong sản xuất bằng cách đắp lớp nhựa kỹ thuật từ thiết kế CAD. Công nghệ này giúp rút ngắn 80% thời gian và giảm 70% trọng lượng so với đồ gá CNC truyền thống.

Tại sao in 3D FDM đang thay thế CNC trong chế tạo đồ gá nhà máy?

Trong môi trường sản xuất công nghiệp hiện đại, các dòng sản phẩm liên tục được cải tiến và vòng đời sản phẩm ngày càng rút ngắn. Điều này đòi hỏi các hệ thống đồ gá phụ trợ phải được thay đổi thiết kế liên tục. Việc phụ thuộc hoàn toàn vào phương pháp phay CNC hay tiện truyền thống gây ra những điểm nghẽn lớn về thời gian và chi phí cho phòng cơ điện của nhà máy.

Phương pháp chế tạo đồ gá truyền thống yêu cầu kỹ sư phải lập trình gia công phức tạp, chuẩn bị đồ gá kẹp phôi cho chính máy CNC, và tiêu hao một lượng phôi nhôm hoặc phôi thép rất lớn. Đối với các đồ gá biên dạng phức tạp ôm sát sản phẩm nhựa để kiểm tra hoặc lắp ráp, thời gian lập trình và chạy dao cơ khí có thể kéo dài hàng tuần. Chưa kể, trọng lượng của một bộ đồ gá kim loại nguyên khối thường rất nặng, khiến công nhân thao tác trên dây chuyền lắp ráp nhanh bị mệt mỏi, làm giảm năng suất lao động.

Gia công in 3D FDM giải quyết các vấn đề này nhờ cơ chế đắp lớp vật liệu trực tiếp từ file thiết kế 3D. Nhờ khả năng tạo các cấu trúc rỗng bên trong với mật độ infill tùy chỉnh, đồ gá in 3D nhẹ hơn đồ gá kim loại từ 60% đến 80%. Điều này giúp giảm đáng kể quán tính cho các hệ thống tay gắp robot tự động hóa và giảm chấn thương lao động cho công nhân. Hơn nữa, chi phí cho một chi tiết in nhựa kỹ thuật FDM thường chỉ bằng một phần nhỏ so với gia công CNC nhôm, giúp doanh nghiệp tối ưu hóa đáng kể ngân sách Nghiên cứu và Phát triển (R-D) và chi phí vận hành xưởng. Nhiều doanh nghiệp lớn đã bắt đầu ứng dụng rộng rãi giải pháp in 3D cho ngành chế tạo và sản xuất công nghiệp để tự chủ nguồn đồ gá thay thế trong dây chuyền.

Quy trình 5 bước thiết kế và gia công jig, đồ gá chuẩn kỹ thuật tại GN3D

Để một bộ đồ gá in 3D FDM hoạt động bền bỉ, đáp ứng đầy đủ yêu cầu chịu lực và lắp ráp khít khao trong nhà máy, xưởng in GN3D áp dụng quy trình kiểm soát chất lượng nghiêm ngặt qua 5 bước tiêu chuẩn.

Bước 1: Khảo sát thực tế và phân tích ứng suất cơ học

Trước khi bắt tay vào dựng hình thiết kế, kỹ sư kỹ thuật tiến hành khảo sát điều kiện làm việc thực tế của đồ gá. Các yếu tố cần làm rõ bao gồm: jig sẽ chịu lực ép, lực kéo hay lực uốn theo phương nào? Đồ gá có tiếp xúc với dung môi, hóa chất tẩy rửa hay nhiệt độ cao của buồng sấy không? Sản phẩm cần định vị có bề mặt dễ trầy xước không? Việc phân tích ứng suất giúp xác định chính xác phương án phân bổ thớ nhựa khi in nhằm tránh rủi ro gãy nứt dọc theo liên kết lớp.

Bước 2: Thiết kế tối ưu hóa kiểu dáng cho công nghệ in FDM (DFAM)

Thiết kế cho công nghệ in 3D (Design for Additive Manufacturing – DFAM) có nhiều điểm khác biệt so với thiết kế cơ khí truyền thống. Kỹ sư sẽ bo tròn các góc chuyển tiếp để phân tán ứng suất tập trung, thiết kế góc vát (chamfer) tối thiểu 45° để hạn chế việc sử dụng cấu trúc hỗ trợ (support) giúp bề mặt in sạch đẹp nhất. Các vị trí cần bắt bu-lông liên kết sẽ được thiết kế lỗ chờ để ép ren cấy bằng đồng (brass heat-set inserts), tránh bắt ren trực tiếp vào nhựa vì dễ bị tuột ren sau vài lần tháo lắp.

Bước 3: Lựa chọn vật liệu nhựa kỹ thuật chịu lực phù hợp

Tùy thuộc vào yêu cầu của ứng dụng, chúng tôi sẽ chọn loại nhựa in phù hợp. Với các dưỡng kiểm định vị không chịu tải lớn, nhựa PLA hoặc PETG là lựa chọn kinh tế giúp bề mặt láng mịn và dung sai kích thước ổn định. Đối với đồ gá cần độ cứng va đập cao và chịu nhiệt tốt, nhựa ABS hoặc nhựa PA (Nylon) gia cường sợi carbon sẽ được ưu tiên. Riêng các ngàm kẹp giữ sản phẩm dễ trầy xước, chúng tôi sử dụng nhựa dẻo TPU để bảo vệ bề mặt sản phẩm tối đa.

Bước 4: Thiết lập thông số in Slicer và tiến hành gia công

Dữ liệu thiết kế được đưa vào phần mềm cắt lớp chuyên dụng để tinh chỉnh thông số. Đối với jig cơ khí chịu lực, GN3D thiết lập số lượng đường viền (shell lines) tối thiểu từ 4 đến 6 lớp để tạo lớp vỏ ngoài chịu lực uốn vững chắc. Mật độ infill được tăng lên từ 35% đến 60% với các dạng vân in chịu lực đa hướng như Gyroid hoặc 3D Honeycomb. Quá trình in được thực hiện trên hệ thống máy in 3D FDM hiện đại của Bambu Lab và Creality, đảm bảo độ đồng đều nhiệt độ buồng in để triệt tiêu lỗi cong vênh (warping).

Bước 5: Hậu xử lý cơ khí và kiểm tra dung sai lắp ghép

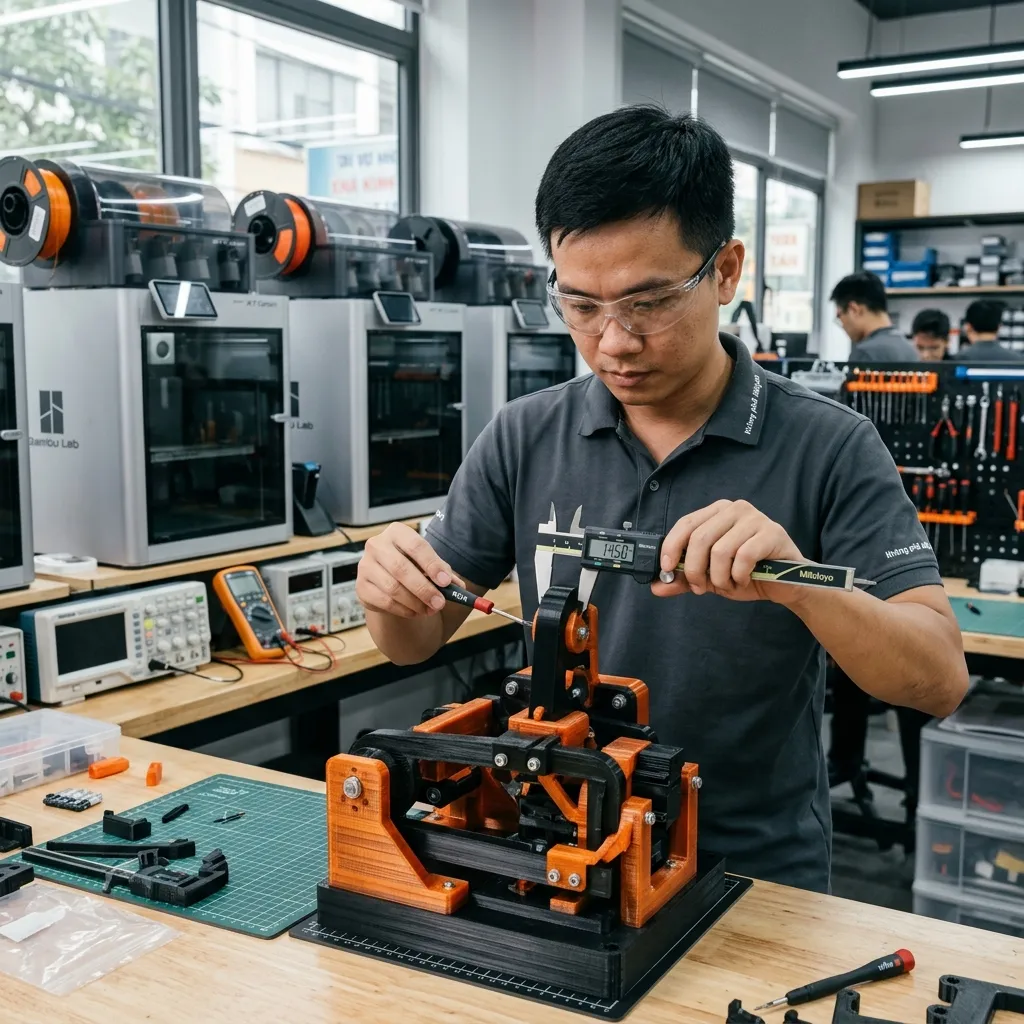

Sản phẩm sau khi in được gỡ bỏ support cẩn thận để không làm hỏng bề mặt làm việc. Kỹ sư tiến hành cấy các đai ốc ren đồng bằng nhiệt, chà nhám mịn các vị trí tiếp xúc và đo đạc kích thước bằng thước cặp điện tử Mitutoyo. Chỉ những bộ đồ gá vượt qua bước kiểm tra dung sai nghiêm ngặt đạt ngưỡng ±0.1mm mới được đóng gói và bàn giao cho khách hàng.

Bí quyết lựa chọn nhựa chịu lực cho đồ gá: Khi nào chọn PLA, PETG, ABS hay TPU?

Một sai lầm phổ biến của nhiều đơn vị là sử dụng chung một loại nhựa in cho tất cả các loại đồ gá. Việc này dễ dẫn đến tình trạng đồ gá bị gãy đột ngột do thiếu độ dẻo dai, hoặc bị chảy xệ khi làm việc trong tủ sấy nhà máy. Dưới đây là cẩm nang phân loại vật liệu dựa trên kinh nghiệm sản xuất thực tế tại GN3D.

Đồ gá định vị và dưỡng kiểm: Nhựa PLA hoặc PETG tối ưu chi phí

Các bộ dưỡng định vị (positioning fixtures) hay đồ gá kiểm tra kích thước (checking jigs) yêu cầu cao nhất về độ ổn định hình học và dung sai lắp ráp, nhưng ít khi chịu lực va đập hay nhiệt độ cao. Nhựa PLA có độ cứng cơ học rất cao và độ co ngót cực thấp khi chuyển pha từ lỏng sang rắn, giúp chi tiết in giữ nguyên kích thước thiết kế mà không bị méo mó. Nếu đồ gá cần làm việc trong môi trường nhà xưởng hơi ấm hoặc tiếp xúc nhẹ với dầu mỡ, nhựa PETG dẻo dai hơn là lựa chọn thay thế hoàn hảo nhờ khả năng kháng hóa chất tốt và chịu nhiệt tốt hơn PLA khoảng 20°C.

Đồ gá chịu lực và chịu nhiệt cao: Nhựa ABS hoặc Nylon (PA) gia cường sợi carbon

Trong các công đoạn dập, ép, vặn bu-lông hoặc sấy keo, đồ gá phải chịu lực nén ép và nhiệt độ làm việc liên tục trên 80°C. Lúc này, nhựa PLA sẽ bị biến mềm và mất hoàn toàn khả năng định vị chỉ sau vài phút. Kỹ sư bắt buộc phải chuyển sang nhựa ABS chịu nhiệt độ kính hóa lên đến 105°C, hoặc cao cấp hơn là nhựa PA (Nylon) pha sợi carbon cắt ngắn. Nhựa PA composite không chỉ chịu được nhiệt độ cao mà còn có mô-đun đàn hồi cực lớn, giúp đồ gá cứng vững tương đương nhôm nhưng vẫn giữ được độ dai va đập vượt trội, không bị nứt vỡ dọc lớp in dưới ứng suất kéo uốn lớn.

Đồ gá kẹp mềm không xước sản phẩm: Nhựa dẻo TPU

Đối với các chi tiết cơ khí bằng nhựa bóng hoặc vỏ hộp sơn tĩnh điện, các ngàm kẹp kim loại hay nhựa cứng (như PLA, ABS) rất dễ cào xước bề mặt sản phẩm trong quá trình thao tác. Để giải quyết, GN3D gia công các miếng đệm ngàm kẹp bằng nhựa dẻo TPU (Thermoplastic Polyurethane). Đặc tính đàn hồi như cao su của TPU giúp hấp thụ lực kẹp tốt, phân bổ đều áp lực lên bề mặt tiếp xúc và tăng ma sát tự nhiên để giữ chặt sản phẩm mà không để lại bất kỳ vết trầy xước nào.

Câu chuyện thực tế tại GN3D Bình Tân: Gia công jig kiểm thử mạch điện tử và dưỡng lắp ráp động cơ

Nằm tại địa chỉ 142 Liên Khu 5-6, Bình Tân, TP.HCM, xưởng in 3D của GN3D thường xuyên tiếp nhận các yêu cầu gia công jig phụ trợ từ các nhà máy trong Khu công nghiệp Tân Tạo và Vĩnh Lộc lân cận. Dưới đây là hai dự án thực tế minh chứng cho tính hiệu quả của giải pháp này.

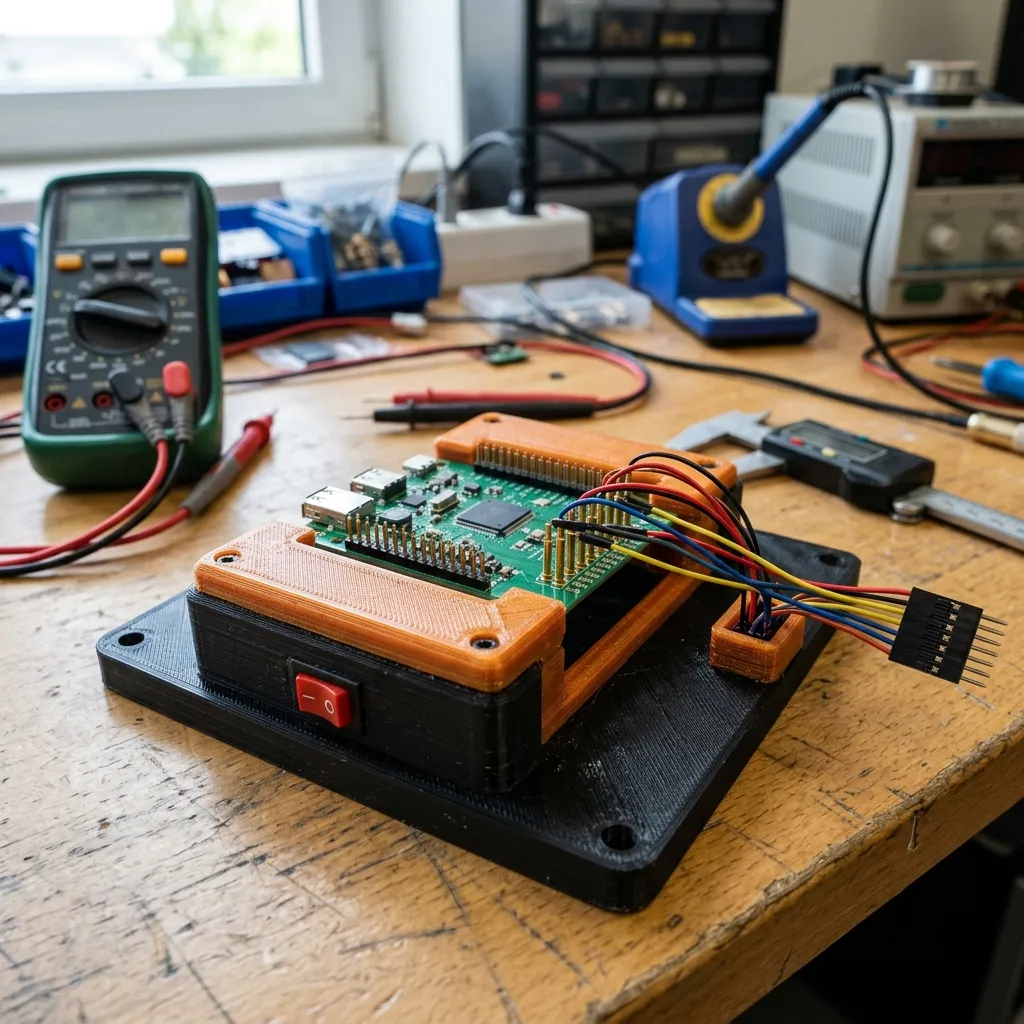

Dự án đồ gá kiểm thử bảng mạch PCB cho nhà máy tại Bình Tân

Một doanh nghiệp sản xuất thiết bị IoT tại Bình Tân gặp khó khăn khi cần chế tạo 30 bộ jig kiểm thử bảng mạch PCB (Printed Circuit Board). Đồ gá yêu cầu phải ôm khít biên dạng bo mạch, có các lỗ dẫn hướng cực kỳ chính xác để đưa các chân kim dò (pogo pins) tiếp xúc đúng các điểm test trên mạch mà không làm gãy chân kim. Dung sai yêu cầu khắt khe ở mức ±0.1mm.

Nếu gia công CNC bằng nhựa phíp bakelite truyền thống, chi phí ước tính lên đến 1.5 triệu đồng mỗi bộ và mất 7 ngày chế tạo. GN3D đã đề xuất phương án in 3D FDM bằng nhựa PETG chống tĩnh điện. Thiết kế được tối ưu hóa góc nghiêng để luồn dây điện gọn gàng bên dưới đế jig. Chúng tôi đã tiến hành gia công toàn bộ 30 bộ jig chỉ trong vòng 36 giờ. Kết quả đo đạc thực tế cho thấy các lỗ dẫn hướng 1.2mm đạt độ tròn và đồng tâm hoàn hảo, chân kim dò đi qua trơn tru. Tổng chi phí dự án giảm hơn 65% so với phương án CNC, giúp nhà máy kịp tiến độ đưa dây chuyền vào hoạt động.

Dự án dưỡng định vị lắp ráp chi tiết cho xưởng cơ khí phụ trợ

Một xưởng cơ khí chế tạo phụ tùng ô tô tại Bình Tân cần các bộ dưỡng định vị để công nhân đặt phôi thép vào đúng vị trí trước khi tiến hành hàn robot tự động. Dưỡng cũ bằng nhôm CNC quá nặng, khiến công nhân nhanh mỏi tay và dễ làm rơi gây trầy xước phôi. GN3D đã thiết kế lại dưỡng hàn này thành cấu trúc rỗng thông minh, in bằng nhựa Nylon (PA) gia cường sợi carbon chịu lực cao.

Bộ dưỡng mới nhẹ chỉ bằng 1/4 so với dưỡng nhôm cũ nhưng độ cứng vững uốn và khả năng chịu nhiệt bức xạ từ mỏ hàn robot rất tốt. Các điểm tiếp xúc trực tiếp với hồ quang hàn được chúng tôi thiết kế đệm thêm miếng chêm đồng thau tháo lắp được. Sau hơn 2 tháng chạy liên tục 3 ca tại xưởng, bộ dưỡng in 3D vẫn giữ nguyên hình học ban đầu, giúp công nhân thao tác nhanh hơn 25% mà không gặp bất kỳ lỗi lệch vị trí lắp ráp nào.

Quy tắc thiết kế đồ gá in 3D để đạt độ bền cơ học cao và dung sai ±0.1mm

Để chế tạo thành công một bộ đồ gá bằng công nghệ in FDM, kỹ sư thiết kế cần nắm rõ các đặc tính vật lý của dòng nhựa nóng chảy đùn qua đầu phun và cách liên kết giữa các lớp in. Dưới đây là những nguyên tắc cốt lõi được rút ra từ thực tế vận hành máy tại GN3D.

• Tối ưu hóa hướng in (Print Orientation): Liên kết giữa các lớp in theo trục đứng Z luôn là điểm yếu nhất của sản phẩm in FDM. Lực kéo dọc theo hướng Z dễ làm tách lớp nhựa. Vì vậy, luôn xoay hướng đặt mẫu trên bàn in sao cho lực tác động chính của đồ gá (như lực kẹp, lực ép) vuông góc với hướng đắp lớp (trục Z), chuyển ứng suất kéo thành ứng suất nén giữa các lớp để đạt độ bền cơ học cao nhất.
• Thiết kế độ dày thành vách lớn (Wall Shells): Thay vì tăng mật độ infill lên 100% gây tốn nhựa và dễ bị cong vênh do ứng suất co rút nhiệt, bạn nên tăng số lượng đường viền ngoài (shells). Một chi tiết in FDM có 6 shell và 40% infill sẽ cứng vững và chống chịu lực uốn tốt hơn nhiều so với chi tiết chỉ có 2 shell nhưng in đặc 80% infill.
• Sử dụng ren cấy kim loại (Heat-Set Inserts): Tuyệt đối không thiết kế ren nhựa để bắt bu-lông trực tiếp nếu đồ gá cần tháo lắp định kỳ. Lực siết mạnh sẽ làm nứt vỡ ren nhựa ngay lập tức. GN3D luôn thiết kế lỗ chờ nhỏ hơn đường kính ren cấy khoảng 0.5mm, sau đó dùng đầu mỏ hàn nhiệt để ép đai ốc đồng thau vào lỗ nhựa. Nhựa nóng chảy xung quanh đai ốc sẽ đông đặc lại, khóa chặt đai ốc kim loại vào cấu trúc jig với lực nhổ cực lớn.
• Bù trừ co ngót nhiệt khi thiết kế: Nhựa ABS hay Nylon có hệ số co rút khá lớn khi nguội đi. Để giữ dung sai chính xác ±0.1mm cho các khớp ghép, kỹ sư cần thiết kế dung sai hở (clearance) từ 0.15mm đến 0.25mm cho các vị trí lắp ghép dạng trục-lỗ, hoặc cấu hình bù trừ kích thước trực tiếp trong phần mềm slicer sau khi đã test mẫu co ngót thực tế của cuộn nhựa in đó.

Hầu hết khách hàng khi tìm đến các dịch vụ bên ngoài thường lo ngại về chất lượng và độ bền của chi tiết nhựa. Tại GN3D, với dịch vụ in 3D kỹ thuật FDM chuyên sâu, chúng tôi sở hữu hệ thống máy móc được hiệu chuẩn mịn, phòng sấy nhựa kỹ lưỡng để loại bỏ hoàn toàn bọt khí trong thớ nhựa nóng chảy, giúp liên kết lớp đạt độ bền kéo tối đa tương đương vật liệu đúc khuôn.

Giải đáp các câu hỏi thường gặp về gia công đồ gá, jig nhà máy bằng in 3D FDM

Dưới đây là tổng hợp các thắc mắc kỹ thuật phổ biến từ các kỹ sư cơ điện nhà máy khi lần đầu tiếp cận giải pháp in 3D đồ gá tại xưởng gia công.

Đồ gá in 3D FDM có đủ bền để hoạt động liên tục trong nhà máy không?

Hoàn toàn đủ bền nếu bạn chọn đúng vật liệu và thiết kế đúng hướng in. Thực tế tại các nhà máy đối tác của GN3D, các bộ jig định vị in bằng nhựa PETG và Nylon composite có tuổi thọ vận hành trên 1 năm trong điều kiện làm việc 2 ca liên tục. Điểm mấu chốt là thiết kế bo tròn các góc để tránh tập trung ứng suất và tăng độ dày thành vách chịu lực.

Làm thế nào để lắp ren kim loại chắc chắn vào jig in 3D?

Chúng tôi sử dụng công nghệ ép nhiệt đai ốc đồng (brass heat-set inserts). Bằng cách dùng nhiệt độ thích hợp làm nóng chảy cục bộ thành lỗ nhựa, đai ốc đồng được ép sâu vào lòng jig. Khi nhựa nguội đi, cấu trúc gai ngoài của đai ốc sẽ bám chặt vào nhựa, tạo ra ren kim loại chắc chắn chịu được mô-men xoắn siết lớn mà không sợ bị tuột ren hay nứt vỡ nhựa.

GN3D hỗ trợ thiết kế jig từ sản phẩm mẫu hoặc bản vẽ tay không?

Chưa có file 3D? Không sao — GN3D hỗ trợ chuyển đổi từ ảnh chụp, bản vẽ tay hoặc bản vẽ kỹ thuật 2D thành file in được. Đội ngũ kỹ sư cơ khí của chúng tôi sẽ dựng hình 3D trên phần mềm CAD chuyên nghiệp, tính toán kết cấu chịu lực và gửi bản vẽ cho bạn duyệt trước khi tiến hành in hàng loạt tại xưởng.

Nhận tư vấn thiết kế và báo giá gia công jig từ chuyên gia kỹ thuật

Nếu bạn đang cần gia công đồ gá, jig cho nhà máy của mình, hãy gửi file 3D hoặc bản vẽ kỹ thuật để nhận báo giá in 3D nhanh chóng trong 5 phút. Chúng tôi sẽ phân tích thiết kế và hỗ trợ bạn tối ưu hóa sản phẩm trước khi in.\n
