Hướng dẫn cấu hình Bridge Speed và Flow Rate để in nhịp cầu không cần support

Trong kỹ thuật in 3D FDM, các góc treo (overhangs) và nhịp bắc cầu (bridging) luôn là những bài thử thách khắc nghiệt đối với mọi hệ thống máy in. Thông thường, phần mềm slicer sẽ tự động đề xuất phủ kín các khoảng trống này bằng cấu trúc hỗ trợ (support). Tuy nhiên, việc lạm dụng support không chỉ làm tiêu tốn từ 15% đến 30% lượng nhựa in phế thải mà còn để lại các vết sần sùi sẹo nhựa sau khi tháo gỡ. Để giải quyết triệt để vấn đề này, việc hiểu rõ và làm chủ kỹ thuật cấu hình bridge in 3D là yêu cầu bắt buộc đối với các kỹ sư vận hành máy. Bằng cách tinh chỉnh hai biến số cốt lõi bao gồm tốc độ in nhịp cầu (Bridge Speed) và lưu lượng nhựa (Bridge Flow Rate), bạn hoàn toàn có thể tạo ra các nhịp cầu dài, căng phẳng tuyệt đối mà không cần dùng đến bất kỳ cấu trúc support nào.

Cấu hình bridge in 3D là quá trình tinh chỉnh các thông số slicer (gồm tốc độ in và lưu lượng nhựa) khi đầu phun di chuyển qua khoảng không nối giữa hai điểm. Việc này giúp sợi nhựa nguội nhanh, căng phẳng và tạo nhịp cầu hoàn hảo mà không cần cấu trúc hỗ trợ.

Bảng so sánh thông số cấu hình bắc cầu tiêu chuẩn cho các nhóm vật liệu phổ biến:

Bản chất vật lý của hiện tượng bắc cầu (Bridging) trong in 3D FDM

Để thiết lập các thông số cắt lớp một cách khoa học, trước hết chúng ta cần hiểu rõ các hiện tượng vật lý xảy ra khi đầu phun di chuyển vào khoảng không. Khi in một lớp bình thường, đường nhựa nóng chảy đùn ra từ đầu phun sẽ được ép chặt lên bề mặt của lớp in phía dưới. Áp lực cơ học từ mặt phẳng đầu phun kết hợp với nhiệt độ cao giúp hai lớp nhựa liên kết chặt chẽ với nhau.

Tuy nhiên, trong quá trình bắc cầu, đầu phun đùn nhựa trực tiếp vào khoảng không mà không có gì đỡ bên dưới. Lúc này, đường nhựa nóng chảy hoạt động giống như một sợi dây cáp treo lơ lửng giữa hai điểm tựa. Có ba lực vật lý chính tác động trực tiếp lên sợi nhựa này:

• Trọng lực: Xu hướng kéo sợi nhựa nóng chảy trĩu xuống dưới, tạo ra hiện tượng võng cầu (sagging).
• Lực kéo dọc (Tensile Tension): Do đầu phun di chuyển từ điểm neo bên này sang điểm neo bên kia, cơ cấu đùn đầu in tạo ra một lực kéo dọc để kéo căng đường nhựa nóng chảy.
• Tốc độ đông đặc (Cooling Rate): Sự chuyển dịch trạng thái của nhựa từ lỏng sang rắn dưới tác động của quạt tản nhiệt đầu in.

Nếu đường nhựa đùn ra nguội quá chậm, trọng lực sẽ chiến thắng và làm nhịp cầu bị võng mạnh hoặc đứt sợi nhựa. Nếu đầu phun di chuyển quá nhanh hoặc lưu lượng nhựa đùn ra quá ít, lực kéo dọc sẽ quá lớn làm sợi nhựa bị kéo đứt ngay tại điểm neo hoặc bị co rút lại thành các cục nhựa nhỏ. Vì thế, mục tiêu của cấu hình bridge in 3D là tạo ra sự cân bằng hoàn hảo giữa lực kéo của đầu phun và tốc độ đông cứng của nhựa in.

Tác động của Bridge Speed và Flow Rate đến chất lượng nhịp cầu

Hai thông số quan trọng nhất quyết định sự thành bại của một nhịp cầu in 3D là Bridge Speed và Bridge Flow Rate. Việc điều chỉnh các thông số này đòi hỏi sự hiểu biết sâu sắc về hành vi của nhựa nóng chảy.

Tốc độ in nhịp cầu (Bridge Speed)

Tốc độ in nhịp cầu xác định tốc độ di chuyển của đầu phun khi đi qua khoảng không. Khác với tốc độ in vách ngoài hay in điền đầy (infill), tốc độ in nhịp cầu cần được tối ưu riêng biệt:

• Nếu Bridge Speed quá chậm (dưới 15 mm/s): Thời gian nhựa nóng chảy nằm trong trạng thái lơ lửng trước khi được làm mát kéo dài. Trọng lực có nhiều thời gian tác động hơn, khiến sợi nhựa bị chùng và võng xuống dưới trước khi kịp đông đặc. Đồng thời, nhiệt lượng tỏa ra từ đầu phun đang di chuyển chậm cũng làm nóng các phần nhựa đã in trước đó, gây ra hiện tượng biến dạng nhiệt.
• Nếu Bridge Speed quá nhanh (trên 60 mm/s): Đầu phun di chuyển nhanh hơn tốc độ đùn thực tế của nhựa nóng chảy. Lực kéo dọc tăng đột biến sẽ kéo căng sợi nhựa vượt quá giới hạn bền kéo khi nóng, gây đứt đoạn giữa chừng. Sợi nhựa bị đứt sẽ quấn ngược vào đầu phun, tạo ra lỗi in 3D kéo sợi dây hoặc làm hỏng hoàn toàn các lớp tiếp theo.
• Tốc độ tối ưu: Thường dao động từ 25 mm/s đến 45 mm/s tùy thuộc vào độ nhớt của từng loại nhựa in. Tốc độ này đủ nhanh để hạn chế tác động của trọng lực nhưng cũng đủ chậm để đảm bảo đầu đùn cấp nhựa đều đặn mà không làm đứt sợi nhựa.

Lưu lượng nhựa nhịp cầu (Bridge Flow Rate)

Lưu lượng nhựa nhịp cầu (trong các slicer như OrcaSlicer hay Bambu Studio thường gọi là Bridge Flow Ratio) là tỷ lệ phần trăm lượng nhựa đùn ra so với lớp in tiêu chuẩn:

• Trong các lớp in thông thường, lưu lượng dòng chảy (Flow Rate) được thiết lập ở mức 100% (hoặc tỷ lệ từ 0.95 đến 1.0) để ép chặt các đường nhựa vào nhau, đảm bảo độ kín khít.
• Trong cấu hình in nhịp cầu, chúng ta cần chủ động giảm lưu lượng này xuống mức 80% đến 95% (tương đương Bridge Flow Ratio từ 0.80 đến 0.95). Việc giảm nhẹ lưu lượng nhựa làm đường kính sợi nhựa đùn ra nhỏ hơn một chút so với đường kính lỗ đầu phun. Khi đầu phun di chuyển, sợi nhựa mảnh này sẽ bị kéo căng ra nhẹ nhàng giống như một sợi dây thun. Lực căng nội tại này giúp giữ sợi nhựa thẳng tắp, không bị võng xuống.
• Nếu giảm Bridge Flow Rate quá mức (dưới 75%), sợi nhựa đùn ra sẽ quá mỏng, không đủ độ bền liên kết và dễ dàng bị đứt do lực kéo của đầu phun.

Tốc độ quạt làm mát (Cooling Fan)

Không thể tách rời hai thông số trên khỏi hệ thống làm mát. Khi in nhịp cầu, quạt tản nhiệt của đầu phun bắt buộc phải hoạt động ở mức 100% công suất. Luồng gió lạnh thổi trực tiếp vào đường nhựa vừa đùn ra giúp hạ nhiệt độ của nhựa xuống dưới điểm kính hóa (glass transition temperature) ngay lập tức, chuyển nhựa từ trạng thái dẻo chảy sang trạng thái rắn chịu lực chỉ trong phần nhỏ của giây. Đối với các loại nhựa chịu nhiệt cao và dễ co ngót như ABS hay ASA, việc bật quạt làm mát 100% có thể gây ra hiện tượng nứt lớp hoặc cong vênh (warping). Do đó, cấu hình in nhịp cầu cho các vật liệu này đòi hỏi phải có buồng in khép kín giữ nhiệt độ môi trường ổn định và chỉ bật quạt ở mức từ 20% đến 40% tại khu vực nhịp cầu.

Quy trình 3 bước cấu hình bridge in 3D chuẩn xác trên OrcaSlicer và Bambu Studio

Để thiết lập thông số bắc cầu tối ưu cho bất kỳ cuộn nhựa mới nào tại xưởng, bạn hãy thực hiện quy trình hiệu chuẩn thực chiến gồm 3 bước dưới đây.

Bước 1: Chuẩn bị mẫu thử nghiệm Bridging

Không nên thử nghiệm thông số trực tiếp trên các sản phẩm lớn vì sẽ gây lãng phí vật liệu và thời gian. Hãy sử dụng các mẫu test bắc cầu tiêu chuẩn có sẵn trên các kho dữ liệu file 3D hoặc trực tiếp trong mục Calibration của phần mềm OrcaSlicer.

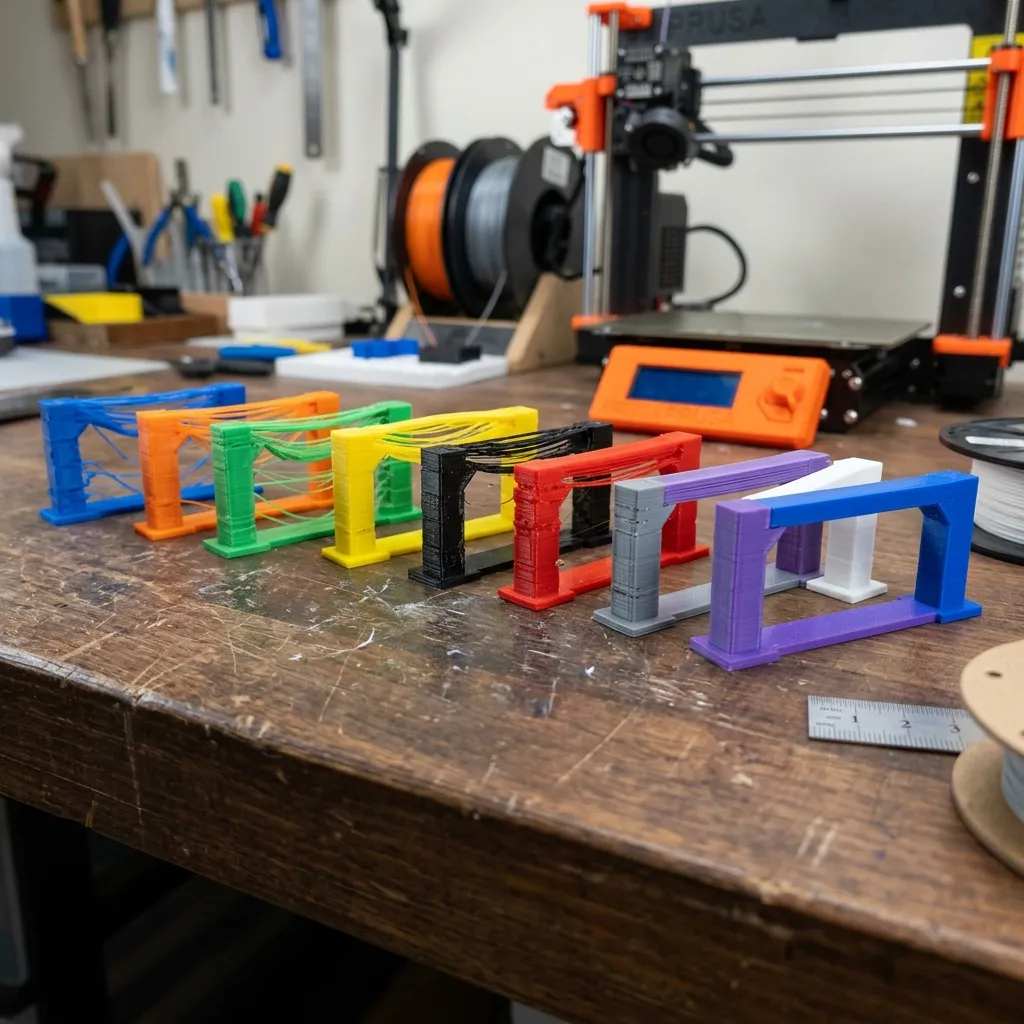

• Mẫu thử lý tưởng nhất là mô hình gồm hai cột đứng vững chắc nối với nhau bằng các nhịp cầu phẳng có chiều dài tăng dần: 10mm, 20mm, 40mm, 60mm, 80mm và 100mm. Chiều rộng của nhịp cầu nên để khoảng 5mm đến 10mm để kiểm tra độ ổn định của các đường chạy nhựa song song.
• Nếu cần hiệu chuẩn nhanh một thông số cụ thể, bạn có thể tự thiết kế một khối cầu đơn giản có kích thước phủ bì 50×10×10mm với khoảng hở chân đế dài 30mm.

Bước 2: Hiệu chuẩn tốc độ in nhịp cầu (Bridge Speed)

Nhập tệp mẫu thử vào slicer, giữ nguyên lưu lượng mặc định và tiến hành thay đổi tốc độ Bridge Speed qua tính năng sửa đổi G-code theo chiều cao (Height-based G-code modifier) hoặc tạo các bản in riêng biệt với các mức tốc độ tăng dần: 20 mm/s, 30 mm/s, 40 mm/s, 50 mm/s và 60 mm/s.

• Trong OrcaSlicer, truy cập tab Process > Speed > tìm mục Overhangs và thiết lập giá trị cho Bridge.
• Sau khi in xong, quan sát mặt dưới của các nhịp cầu. Mức tốc độ nào cho bề mặt ít sợi nhựa rơi rụng nhất và không bị đứt đoạn chính là tốc độ cơ sở phù hợp cho cuộn nhựa của bạn.

Bước 3: Tinh chỉnh tỷ lệ dòng chảy nhịp cầu (Bridge Flow Ratio)

Sau khi đã chọn được tốc độ tối ưu ở Bước 2, giữ cố định tốc độ này và tiến hành in tệp mẫu thử với các mức Bridge Flow Ratio thay đổi từ 0.80, 0.85, 0.90 đến 0.95.

• Trong OrcaSlicer và Bambu Studio, thông số này nằm ở tab Process > Quality > Advanced > Bridge flow ratio.
• Kiểm tra kỹ lưỡng các nhịp cầu dài nhất (80mm và 100mm). Nhịp cầu đạt yêu cầu kỹ thuật phải căng phẳng, không bị võng quá 0.5mm so với phương ngang, các đường chạy nhựa không bị tách rời nhau (không có khe hở dọc giữa các đường nhựa) và không bị đứt ở hai đầu cột neo. Lưu lại thông số này vào profile nhựa riêng biệt để áp dụng cho các lần in tiếp theo.

Case study thực tế: Tối ưu nhịp cầu 80mm không support cho nhựa PETG tại GN3D Studio

Để thấy rõ hiệu quả của quy trình hiệu chuẩn này, hãy cùng phân tích một dự án thực tế tại xưởng in 3D GN3D Studio (địa chỉ xưởng tại 142 Liên Khu 5-6, Bình Tân, TP.HCM). Khách hàng của chúng tôi là một doanh nghiệp sản xuất thiết bị đo lường điện tử, cần gia công lô hàng 200 vỏ hộp bảo vệ ngoài trời bằng nhựa PETG.

Thiết kế vỏ hộp có kích thước 150×100×60mm, với một ô cửa sổ quan sát màn hình LCD ở mặt trên có kích thước nhịp mở là 80×50mm. Yêu cầu kỹ thuật bắt buộc là phần viền xung quanh ô cửa sổ phải đạt độ phẳng cao, sắc nét và giữ nguyên dung sai lắp ghép khớp vách đạt mức ±0.1mm để ép khít tấm kính mica bảo vệ bảo đảm chống bụi và nước.

Nếu sử dụng cấu trúc hỗ trợ (support) thông thường cho khoảng trống 80×50mm này:

• Vấn đề bề mặt: Bề mặt tiếp xúc bên dưới nhịp cầu (support interface) của nhựa PETG thường bám dính rất chặt. Việc bóc support sẽ để lại vết xước xơ nhựa nghiêm trọng, đòi hỏi kỹ thuật viên phải chà nhám thủ công rất mất thời gian mà vẫn khó đạt dung sai lắp ghép kỹ thuật ±0.1mm.
• Hao phí vật liệu: Lượng nhựa dùng cho support của mỗi vỏ hộp lên tới 18g nhựa PETG phế thải.

Để loại bỏ hoàn toàn support, kỹ sư kỹ thuật đã tiến hành cấu hình bridge in 3D chuyên sâu trên hệ máy in Bambu Lab X1-Carbon. Chúng tôi áp dụng quy trình tinh chỉnh thông số kỹ thuật như sau:

1. Hướng bắc cầu (Bridge Direction): Chúng tôi chủ động xoay hướng đường chạy dao bắc cầu trong slicer. Thay vì cho máy in chạy dọc theo chiều dài 80mm của ô cửa sổ, chúng tôi khóa hướng in bắc cầu song song với cạnh ngắn 50mm. Việc rút ngắn chiều dài nhịp cầu từ 80mm xuống 50mm giúp giảm 60% tác động của trọng lực lên sợi nhựa nóng chảy.
2. Thông số Bridge Speed: Thiết lập tốc độ in nhịp cầu ở mức 25 mm/s. Đây là tốc độ vừa đủ chậm để đầu đùn cơ cấu đùn đầu in hoạt động êm ái, cấp nhựa đồng đều mà không làm đứt sợi PETG vốn có độ nhớt cao.
3. Thông số Bridge Flow Ratio: Giảm xuống mức 0.82 (82%). Việc giảm 18% lưu lượng nhựa đùn giúp kéo căng sợi nhựa PETG nóng chảy, tạo lực căng bề mặt kéo phẳng đường nhựa qua khoảng trống 50mm mà không bị võng.
4. Cấu hình làm mát: Bật quạt tản nhiệt đầu phun lên 100% và quạt phụ trợ trong buồng in hoạt động ở mức 70% ngay khi máy in bắt đầu phủ lớp bắc cầu đầu tiên.

Kết quả thực tế thu được vô cùng ấn tượng. Toàn bộ 200 vỏ hộp PETG đều được in thành công với nhịp bắc cầu phẳng lỳ, sắc nét mà hoàn toàn không cần đến một gram nhựa support nào. Bề mặt viền cửa sổ láng mịn, tấm mica được lắp ghép khít khao dễ dàng, đảm bảo tiêu chuẩn chống bụi của thiết bị. Phương án cấu hình tối ưu này đã giúp khách hàng tiết kiệm được 15% chi phí vật liệu nhựa in, giảm 20% tổng thời gian chạy máy trên mỗi sản phẩm và loại bỏ hoàn toàn công đoạn chà nhám nguội hậu xử lý.

Đây chính là minh chứng rõ nét cho năng lực kỹ thuật tại GN3D Studio. Chúng tôi chuyên in 3D FDM — không phải SLA hay resin đại trà. Chúng tôi tập trung 100% vào FDM để đạt kết quả tốt nhất cho từng loại vật liệu. Danh mục vật liệu tại xưởng vô cùng đa dạng từ PLA, PETG, ABS, TPU (nhựa dẻo) cho đến PA/Nylon — mỗi loại đều có profile in riêng được GN3D tinh chỉnh nghiêm ngặt để tối ưu kết quả gia công cho khách hàng.

Các mẹo nâng cao để in nhịp cầu dài vượt giới hạn

Khi phải đối mặt với các thiết kế có nhịp cầu dài vượt trội (từ 80mm đến hơn 120mm) mà vẫn muốn tránh việc sử dụng support, bạn có thể áp dụng các giải pháp kỹ thuật nâng cao sau đây.

• Sử dụng độ dày lớp in lớn (Thick Layers) cho lớp bắc cầu: Lớp in càng dày thì tiết diện sợi nhựa đùn ra càng lớn, giúp sợi nhựa có độ bền kéo tốt hơn và khó bị đứt hơn khi kéo căng qua khoảng không.
• Đảm bảo độ khô tuyệt đối của nhựa in: Nhựa PETG và Nylon rất dễ hút ẩm từ không khí. Khi cuộn nhựa bị ẩm, nước bên trong nhựa sẽ sôi lên và hóa hơi khi đi qua đầu phun nhiệt độ cao, tạo ra các bọt khí li ti làm đứt gãy cấu trúc liên kết của sợi nhựa nóng chảy. Điều này khiến sợi nhựa bị đứt ngay lập tức khi in nhịp cầu. Tại GN3D, chúng tôi luôn thực hiện quy trình sấy filament liên tục bằng tủ sấy chuyên dụng trước và trong suốt quá trình in để đảm bảo cơ tính nhựa tốt nhất.
• Thiết kế hình học tự đỡ: Nếu có quyền chỉnh sửa file CAD ban đầu, hãy chủ động thêm các vấu đỡ góc 45 độ hoặc tạo các đường cong dạng mái vòm (arch) thay vì thiết kế trần phẳng nằm ngang 90 độ. Kết cấu mái vòm giúp phân bổ lực nén tốt hơn và cho phép máy in FDM bắc cầu dễ dàng hơn.

Câu hỏi thường gặp khi cấu hình bridge in 3D

Dưới đây là các câu hỏi kỹ thuật phổ biến nhất được các kỹ sư vận hành máy in tổng hợp trong quá trình tối ưu hóa các nhịp cầu in 3D FDM thực tế.

Tại sao nhịp cầu bị đứt giữa chừng khi đang in?

Hiện tượng sợi nhựa bắc cầu bị đứt giữa chừng chủ yếu do hai nguyên nhân chính: Bridge Speed thiết lập quá nhanh gây đứt sợi nhựa do sức căng quá lớn, hoặc do nhiệt độ đầu phun quá thấp khiến các lớp nhựa không bám chắc vào cột neo ở hai đầu cầu. Để khắc phục, bạn nên giảm tốc độ in nhịp cầu xuống khoảng 5 mm/s hoặc tăng nhiệt độ đầu phun thêm 5°C – 10°C riêng cho lớp bắc cầu để tăng cường khả năng bám dính của nhựa nóng chảy lên điểm tựa. Nếu vẫn xảy ra lỗi, bạn nên kiểm tra xem cuộn nhựa có bị ẩm hay không và tiến hành sấy khô nhựa.

Có nên dùng support cho nhịp cầu dài trên 100mm không?

Đối với các nhịp cầu thẳng có chiều dài vượt quá 100mm, lực kéo dọc và trọng lượng bản thân của sợi nhựa nóng chảy rất lớn, khiến việc in không support đạt độ phẳng tuyệt đối trở nên cực kỳ khó khăn ngay cả khi đã hiệu chuẩn thông số tối ưu. Nếu chi tiết đòi hỏi dung sai lắp ráp khắt khe bên dưới nhịp cầu, bạn nên sử dụng cấu trúc support nhưng thiết lập khoảng cách lớp tiếp xúc (Support Z-gap) rộng hơn bình thường (khoảng 0.2mm đến 0.25mm) để vừa nâng đỡ nhịp cầu vừa giúp tháo gỡ support dễ dàng mà không làm hỏng bề mặt nhựa.

Làm thế nào để cấu hình bridge cho nhựa ABS mà không bị cong vênh?

Bắc cầu với nhựa ABS là một thử thách khó do loại nhựa này cực kỳ nhạy cảm với sự thay đổi nhiệt độ đột ngột, dễ gây ra hiện tượng co ngót co rút và nứt lớp. Để in nhịp cầu ABS thành công mà không bị cong vênh chân đế hay bong lớp, bạn bắt buộc phải vận hành máy trong buồng in kín được giữ ấm ở nhiệt độ 50°C – 60°C. Đồng thời, cấu hình quạt làm mát ở mức tối thiểu từ 20% đến 30% và chỉ bật quạt khi đầu phun đi qua khu vực bắc cầu, tránh bật quạt liên tục cho toàn bộ mô hình.

Kết luận

Làm chủ việc cấu hình bridge in 3D là chìa khóa vàng giúp các kỹ sư cơ khí và nhà thiết kế tối ưu hóa đáng kể chi phí gia công bồi đắp. Bằng việc phối hợp nhịp nhàng giữa tốc độ in Bridge Speed, lưu lượng nhựa Bridge Flow Rate và hệ thống làm mát thổi gió chủ động, bạn có thể tự tin loại bỏ cấu trúc support cho các nhịp cầu dài, nâng cao năng suất in và đảm bảo bề mặt sản phẩm đạt độ thẩm mỹ cao nhất.
