So Sánh FDM vs SLA vs SLS: Chọn Công Nghệ In 3D Nào? là một phần quan trọng trong lĩnh vực gia công chế tạo bồi đắp và thiết kế kỹ thuật, giúp tối ưu hóa chất lượng sản phẩm in 3D thực tế và nâng cao hiệu quả vận hành thiết bị cơ khí.
| Thông số vận hành | Công nghệ FDM | Công nghệ SLA | Tác động hiệu năng |
|---|---|---|---|
| Tốc độ di chuyển | 60–150 mm/s | N/A (quét UV/Laser) | Ảnh hưởng trực tiếp thời gian in |
| Layer Height tiêu chuẩn | 0.12–0.28 mm | 0.025–0.05 mm | Độ mịn bề mặt và độ phân giải |
| Độ co ngót cơ học | 0.1% - 3.0% (theo nhựa) | Rất thấp (dưới 0.1%) | Độ sai lệch kích thước lắp ráp |
| Ứng dụng chính | Chế tạo Jig, đồ gá cơ khí | Tượng chi tiết cao, trang sức | Quyết định công nghệ đầu tư |
Khi cần chuyển đổi bản vẽ kỹ thuật thành mẫu thử vật lý hoặc sản phẩm hoàn thiện, việc chọn đúng công nghệ in quyết định đến 80% sự thành bại của dự án. Hiện nay, thị trường tạo mẫu nhanh xoay quanh ba công nghệ chính là FDM, SLA và SLS. Mỗi công nghệ đại diện cho một cách tiếp cận vật lý khác nhau, sở hữu những đặc tính cơ học, độ mịn bề mặt và mức chi phí riêng biệt. Việc phân tích kỹ lưỡng các ưu nhược điểm của fdm vs sla vs sls sẽ giúp bạn đưa ra lựa chọn kỹ thuật tối ưu, tránh việc lãng phí ngân sách hoặc nhận về sản phẩm không đáp ứng được yêu cầu sử dụng thực tế.
Bản chất vật lý khác biệt trong cơ chế tạo hình của FDM, SLA và SLS là gì?
Sự khác biệt lớn nhất giữa ba công nghệ này bắt nguồn từ chính cách thức chúng liên kết vật liệu để tạo ra vật thể ba chiều. Hiểu rõ bản chất vật lý của từng phương pháp giúp người thiết kế tối ưu hóa hình học chi tiết ngay từ trên phần mềm CAD.
graph TD
A[Công nghệ in 3D] --> B[FDM - Bồi đắp sợi nhựa nóng]
A --> C[SLA - Đông cứng resin lỏng bằng UV]
A --> D[SLS - Thiêu kết bột nhựa bằng Laser]
B --> B1[Vật liệu: Cuộn nhựa PLA, PETG, ABS, TPU...]
C --> C1[Vật liệu: Nhựa lỏng Photopolymer]
D --> D1[Vật liệu: Bột nhựa kỹ thuật Nylon PA12...]1. Công nghệ FDM (Fused Deposition Modeling)
FDM hoạt động bằng cách nung chảy sợi nhựa nhiệt dẻo thông qua một đầu phun nhiệt (nozzle) di chuyển trên hai trục X and Y. Nhựa nóng chảy được đùn ra và bồi đắp từng lớp (layer) chồng lên nhau trên bàn in theo phương trục Z để định hình sản phẩm. Do đùn nhựa theo từng đường chạy sợi, các sản phẩm FDM luôn có tính dị hướng rõ rệt—độ bền kéo theo phương ngang (X-Y) luôn cao hơn phương dọc (Z) do liên kết giữa các lớp in yếu hơn liên kết nội tại của sợi nhựa. Để hiểu sâu hơn về cấu tạo trục và cơ cấu đùn của hệ thống này, bạn có thể tham khảo thêm bài viết chi tiết về nguyên lý hoạt động máy FDM.
2. Công nghệ SLA (Stereolithography)
Khác với FDM, SLA thuộc nhóm công nghệ quang trùng hợp (vat photopolymerization). Thiết bị sử dụng một bể chứa nhựa lỏng nhạy sáng (photopolymer resin). Một nguồn sáng cực tím (tia laser UV hoặc màn hình LCD chiếu tia cực tím) sẽ quét qua bể nhựa theo tiết diện của từng lớp cắt. Dưới tác động của năng lượng UV, các liên kết hóa học trong nhựa lỏng được kích hoạt, biến đổi tức thì từ trạng thái lỏng sang trạng thái rắn cực kỳ chính xác. SLA cho phép tạo ra các lớp in siêu mỏng, giúp triệt tiêu hoàn toàn các đường vân bề mặt.
3. Công nghệ SLS (Selective Laser Sintering)
SLS là công nghệ thiêu kết laser chọn lọc hạt bột nhựa kỹ thuật. Buồng in chứa một bể bột mịn (thường là bột nhựa Nylon PA12). Một nguồn tia laser CO2 cường độ cao quét lên bề mặt bột, nung chảy cục bộ và liên kết các hạt bột siêu mịn lại với nhau. Sau mỗi lớp thiêu kết, một lưỡi gạt sẽ phủ một lớp bột mới lên và quá trình lặp lại. Điểm đắt giá nhất của SLS là phần bột nhựa không bị thiêu kết xung quanh đóng vai trò như một hệ đỡ tự nhiên, nâng đỡ toàn bộ cấu trúc treo phía trên mà không cần thiết kế support như FDM hay SLA.

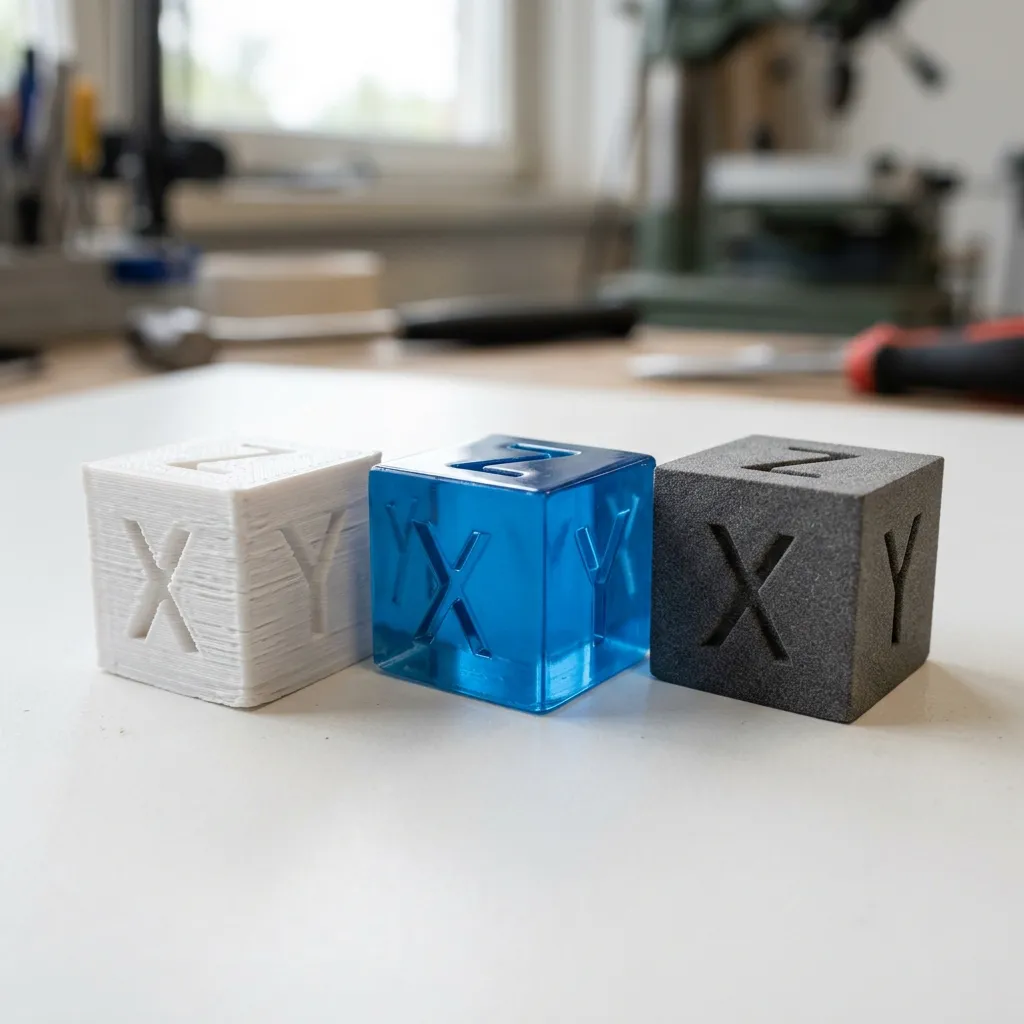

| Đặc Tính | FDM (Bồi đắp sợi nhựa) | SLA (Quang trùng hợp resin) | SLS (Thiêu kết bột nhựa) |
|---|---|---|---|
| Trạng thái vật liệu đầu vào | Cuộn nhựa đặc dạng sợi tròn | Nhựa lỏng photopolymer | Bột mịn hạt nhựa polymer |
| Nguồn liên kết vật liệu | Nhiệt độ đầu phun nung chảy | Tia cực tím (Laser UV / LCD) | Tia laser CO2 cường độ cao |
| Độ cao lớp in (Layer Height) | 0.1mm đến 0.3mm | 0.025mm đến 0.1mm | 0.08mm đến 0.12mm |
| Cấu trúc nâng đỡ (Support) | Bắt buộc cho các góc treo > 45° | Bắt buộc, mật độ cao hơn FDM | Hoàn toàn không cần support |
Tại sao FDM được xem là ông vua của sự thực dụng và tối ưu chi phí?
Tại xưởng gia công, chúng tôi chuyên tập trung vào công nghệ in FDM. Lý do rất đơn giản: Đây là công nghệ mang lại hiệu năng cơ tính thực tế vượt trội trên mỗi đơn vị chi phí, đáp ứng hoàn hảo cho nhu cầu sản xuất đồ gá, jig nhà xưởng và các linh kiện kỹ thuật công nghiệp tại Việt Nam.
Công nghệ SLA chinh phục độ mịn bề mặt và tính thẩm mỹ vi mô như thế nào?
SLA sinh ra để chinh phục các chi tiết yêu cầu tính thẩm mỹ vi mô, độ sắc nét cao ở các góc khuất nhỏ và độ mịn bề mặt tuyệt đối không tì vết.
Ưu điểm nổi bật của SLA
- Độ sắc nét cực cao: Với nguồn sáng UV quét qua lớp nhựa mỏng từ
0.025mmđến0.05mm, SLA có thể tái tạo hoàn hảo các rãnh chữ siêu nhỏ, hoa văn phức tạp trên trang sức, linh kiện điện tử micro hoặc các hàm răng mô hình nha khoa chính xác đến từng micromet. - Bề mặt đồng nhất: Sản phẩm sau khi rửa sạch nhựa thừa bằng cồn IPA và sấy UV sẽ cho bề mặt láng mịn như đúc nhựa công nghiệp bằng khuôn nhựa đúc phun, không hề xuất hiện gờ vân như FDM.
- Đẳng hướng vật lý: Vì liên kết hóa học quang trùng hợp xảy ra chặt chẽ theo cả ba chiều trong bể chứa lỏng, sản phẩm SLA có tính đẳng hướng cao hơn nhiều so với FDM.
Nhược điểm chí mạng của SLA
- Vật liệu giòn, dễ nứt gãy: Nhựa resin tiêu chuẩn của SLA rất giòn. Dưới tác động va đập cơ học hoặc lực uốn nén đột ngột, chi tiết sẽ bị mẻ hoặc gãy vụn lập tức. Dù có các dòng resin chịu lực đặc biệt (tough resin), cơ tính dai của chúng vẫn khó so sánh được với nhựa dẻo dập cuộn của FDM.
- Giới hạn khi in nhựa dẻo: Nhiều khách hàng thường nhầm lẫn khi tìm kiếm giải pháp in các chi tiết đàn hồi cơ học tải nặng. Khi cân nhắc chọn công nghệ in cho vật liệu TPU, FDM chắc chắn là câu trả lời tối ưu hơn. Nhựa dẻo TPU dạng sợi in FDM mang lại liên kết dai, chịu mài mòn và chịu lực xé tốt hơn đáng kể so với các dòng nhựa dẻo dạng resin lỏng của SLA vốn rất nhanh bị lão hóa và nứt gãy dưới tác động của ánh sáng mặt trời tự nhiên.
- Hậu xử lý phức tạp và độc hại: Nhựa lỏng chưa đông cứng có chứa độc tố gây kích ứng da nghiêm trọng, đòi hỏi kỹ thuật viên phải đeo găng tay nitrile, mặt nạ phòng độc khi thao tác. Quy trình rửa cồn và sấy UV cưỡng bức bắt buộc phải có thiết bị chuyên dụng đi kèm để tránh sản phẩm bị biến dạng co rút sau in.
Tại sao công nghệ SLS là lựa chọn hàng đầu cho sản phẩm công nghiệp không cần support?
SLS được coi là đỉnh cao của công nghệ in 3D nhựa trong ứng dụng sản xuất công nghiệp thực tế nhờ cơ chế in không cần support đặc trưng.
Ưu điểm nổi bật của SLS
- Không cần support: Nhờ bể bột nâng đỡ toàn bộ chi tiết, kỹ sư thiết kế có thể tự do sáng tạo các kênh dẫn nước phức tạp bên trong lõi, các cơ cấu khớp xoay, xích xỏ lồng nhau trực tiếp trong một lần in mà không sợ không gỡ được support bên trong.
- Cơ tính tương đương nhựa đúc phun: Sử dụng bột Nylon PA12 thiêu kết bằng laser cường độ lớn tạo ra cấu trúc đặc chắc chắn, chịu nhiệt cao lên đến
150°C, chịu mài mòn ma sát cực tốt. Sản phẩm SLS hoàn toàn đủ tiêu chuẩn lắp ráp làm linh kiện chạy máy thực tế dài hạn. - Tối ưu hóa không gian buồng in: Bạn có thể xếp các chi tiết khít nhau chồng lên nhau trong toàn bộ thể tích buồng bột của máy in mà không sợ vướng support, giúp sản xuất hàng loạt nhỏ hàng trăm chi tiết chỉ trong một lần chạy máy.
Nhược điểm của SLS
- Chi phí đầu tư và vận hành đắt đỏ: Hệ thống máy SLS có mức giá từ vài tỷ đến hàng chục tỷ đồng. Lượng bột Nylon chưa thiêu kết xung quanh sau mỗi mẻ in bị suy giảm chất lượng và cần được pha trộn với bột mới theo tỷ lệ nghiêm ngặt để đảm bảo chất lượng cho mẻ sau. Do đó, đơn giá in một chi tiết SLS thường cao gấp 5 đến 10 lần so với in FDM tương đương.
- Bề mặt sần hạt: Bề mặt của chi tiết in SLS có độ nhám nhẹ như hạt cát mịn. Để có bề mặt trơn nhẵn bóng bẩy, chi tiết bắt buộc phải qua khâu xử lý hóa chất chuyên dụng (vapor smoothing) hoặc bắn cát kỹ thuật.
Bảng đối chiếu các thông số kỹ thuật thực chiến giữa FDM, SLA và SLS
Để có cái nhìn tổng quan và đưa ra quyết định nhanh chóng cho dự án của bạn, hãy đối chiếu các tiêu chí kỹ thuật cụ thể dưới đây:
| Tiêu Chi Kỹ Thuật | FDM (Fused Deposition Modeling) | SLA (Stereolithography) | SLS (Selective Laser Sintering) |
|---|---|---|---|
| Dung sai chi tiết | ±0.1mm đến ±0.2mm | ±0.05mm đến ±0.1mm | ±0.1mm đến ±0.15mm |
| Độ mịn bề mặt | Trung bình (còn vân lớp rõ) | Cực cao (láng mịn như đúc nhựa) | Khá (bề mặt hơi nhám cát nhẹ) |
| Độ bền cơ học | Cao (chịu uốn, kéo kéo sợi tốt) | Thấp (giòn, dễ vỡ dưới lực va đập) | Rất cao (đẳng hướng cơ tính tuyệt vời) |
| Khả năng chịu nhiệt | Tốt (nhựa ABS chịu nhiệt kính hóa 105°C, Nylon 120°C) | Kém (dễ biến dạng khi nhiệt độ > 60°C) | Xuất sắc (Nylon PA12 chịu nhiệt tốt tới 150°C) |
| Tốc độ tạo mẫu thử nhanh | Nhanh (Setup máy mất 5 phút) | Trung bình (Tốn thời gian rửa, sấy UV) | Chậm (Phải chờ nguội bể bột nhiều giờ) |
| Chi phí chế tạo đơn chiếc | Cực kỳ tiết kiệm | Trung bình | Rất cao |
| Mức độ phức tạp hình học | Hạn chế (Do góc treo lớn cần support) | Tốt (Cần cấu trúc support dày đặc) | Tuyệt đối (Không cần cấu trúc support) |
Làm thế nào để bạn chọn đúng công nghệ in 3D phù hợp với ngân sách và kỹ thuật?
Nếu bạn vẫn đang đứng trước các lựa chọn kỹ thuật phức tạp, hãy trả lời nhanh ba câu hỏi cốt lõi dưới đây để xác định công nghệ tương thích tốt nhất:
- Yêu cầu về mặt cơ học có khắt khe không?
- Nếu chi tiết của bạn cần chịu kéo uốn mạnh, lắp lên cụm máy chạy liên tục, hay tiếp xúc trực tiếp ngoài trời: Hãy chọn FDM (nhựa PETG, ABS hoặc Nylon) hoặc SLS (PA12).
- Nếu chi tiết chỉ dùng để trưng bày thẩm mỹ, làm khuôn silicon, hay mút thử khớp tĩnh lắp ghép lỏng: Chọn SLA để có bề mặt láng mịn vượt trội.
- Dự toán ngân sách của bạn là bao nhiêu?
- Với các dự án khởi nghiệp cần tối ưu hóa chi phí chế tạo mẫu thử (prototype), FDM là phương án duy nhất giúp bạn thử nghiệm sai – sửa liên tục với chi phí rẻ. Tại GN3D, chúng tôi cung cấp dịch vụ báo giá trong 5 phút trực tuyến qua Zalo để bạn cân đối ngân sách nhanh chóng.
- Hình học chi tiết có quá phức tạp hay không?
- Nếu chi tiết có các đường rãnh rỗng lồng bên trong thân đặc hoặc các góc treo phức tạp không thể tiếp cận bằng kìm cơ học để gỡ support sau in: Hãy đầu tư vào SLS.
- Với các cấu trúc dạng khối vách thông thường, FDM dung sai ±0.1mm hoàn toàn giải quyết tốt nếu kỹ sư slicer biết cách bố trí hướng in tối ưu để giảm thiểu support.
Những câu hỏi thường gặp về các công nghệ in 3D
FDM có in được các bánh răng chịu lực trong máy công nghiệp không?
Được, nhưng bạn phải chọn đúng vật liệu in và cấu hình slicer. Tránh tuyệt đối dùng nhựa PLA vì chúng giòn và chịu nhiệt ma sát kém. Thay vào đó, xưởng in GN3D khuyến nghị sử dụng nhựa PA (Nylon) hoặc nhựa PETG với mật độ infill trên 80%, kết hợp tăng độ dày thành vách (wall lines) lên tối thiểu 1.6mm để tăng mô-men xoắn chịu lực kéo cho răng.
Tại sao chi phí công nghệ in resin SLA lại cao hơn in FDM (dù GN3D không cung cấp dịch vụ này)?
Nhằm tập trung tối đa nguồn lực vào độ chính xác của công nghệ FDM kỹ thuật, GN3D Studio không cung cấp dịch vụ in resin SLA. Tuy nhiên, dưới góc độ kỹ thuật, in resin SLA thường đắt hơn FDM do giá thành nguyên liệu nhựa lỏng photopolymer đắt gấp 3–4 lần nhựa sợi FDM thông dụng, và quy trình xử lý sau in (post-processing) của SLA tốn nhiều công sức để tẩy rửa cồn và sấy UV bổ sung.
Nhựa in FDM có chịu được hóa chất tẩy rửa không?
Tùy thuộc vào loại nhựa. PLA sẽ nhanh chóng bị phân hủy hoặc nứt vỡ khi tiếp xúc với hóa chất mạnh. Trong khi đó, nhựa PETG và Nylon (PA) có khả năng kháng dầu mỡ, dung môi hữu cơ và các dung dịch kiềm loãng rất tốt. Đây là lý do chính xưởng GN3D thường sử dụng PETG để in các chi tiết đồ gá tiếp xúc trực tiếp với dầu máy trong các nhà xưởng cơ khí Bình Tân.
Làm thế nào để đặt in 3D FDM nhanh chóng tại GN3D?
Bạn chỉ cần chuẩn bị file thiết kế dưới định dạng STL, OBJ hoặc STEP. Trong trường hợp chưa có file vẽ 3D sẵn, bạn hãy chụp ảnh sản phẩm kèm thước đo rõ ràng hoặc vẽ tay phác thảo kích thước đầy đủ gửi cho chúng tôi. Đội ngũ kỹ thuật của GN3D sẽ hỗ trợ dựng file in đạt chuẩn kỹ thuật.
