FDM Là Gì? Công Nghệ In 3D FDM Giải Thích Từ A-Z

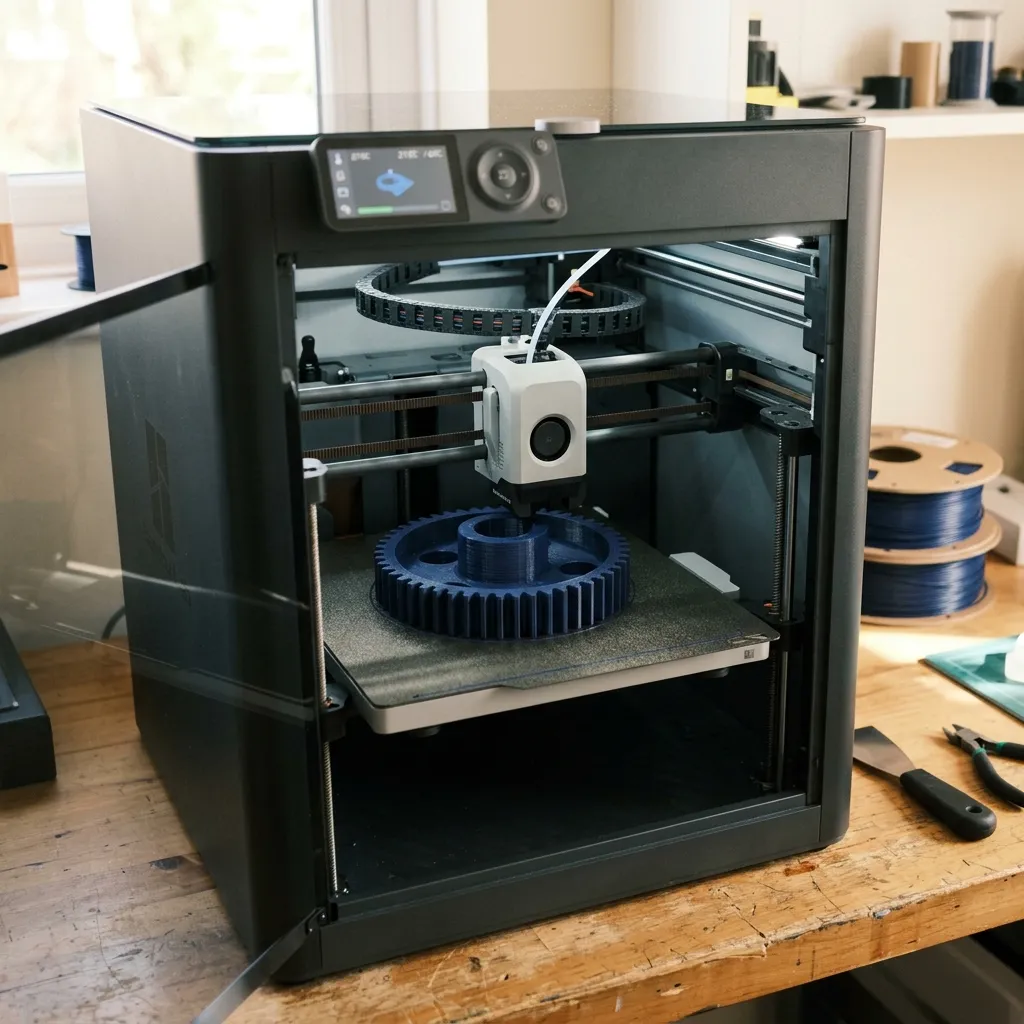

In 3D FDM: Máy in 3D công nghiệp đang gia công bánh răng cơ khí tại xưởng gia công

FDM Là Gì? Công Nghệ In 3D FDM Giải Thích Từ A-Z là một phần quan trọng trong lĩnh vực gia công chế tạo bồi đắp và thiết kế kỹ thuật, giúp tối ưu hóa chất lượng sản phẩm in 3D thực tế và nâng cao hiệu quả vận hành thiết bị cơ khí.

Thông số vận hành	Công nghệ FDM	Công nghệ SLA	Tác động hiệu năng
Tốc độ di chuyển	`60–150 mm/s`	N/A (quét UV/Laser)	Ảnh hưởng trực tiếp thời gian in
Layer Height tiêu chuẩn	`0.12–0.28 mm`	`0.025–0.05 mm`	Độ mịn bề mặt và độ phân giải
Độ co ngót cơ học	`0.1% - 3.0%` (theo nhựa)	Rất thấp (dưới 0.1%)	Độ sai lệch kích thước lắp ráp
Ứng dụng chính	Chế tạo Jig, đồ gá cơ khí	Tượng chi tiết cao, trang sức	Quyết định công nghệ đầu tư

Bạn đang cần chế tạo một mẫu thử cơ khí, một đồ gá (jig) trên dây chuyền sản xuất, hay đơn giản là một mô hình kiến trúc để trình bày với chủ đầu tư? Nếu gõ cụm từ tìm kiếm về dịch vụ chế tạo nhanh, từ khóa đầu tiên bạn bắt gặp chắc chắn là in 3D FDM.

Nhưng công nghệ FDM là gì? Nó hoạt động dựa trên nguyên lý nào, có ưu nhược điểm gì và tại sao nó lại là phương pháp in 3D phổ biến nhất hiện nay tại các xưởng dịch vụ như GN3D Studio? Bài viết dưới đây sẽ giải thích chi tiết dưới góc nhìn của một kỹ sư vận hành máy thực tế, giúp bạn tối ưu hóa file thiết kế và lựa chọn vật liệu chuẩn xác cho dự án của mình.

Sự thật về công nghệ in 3D FDM: Định nghĩa thực tế tại xưởng máy

FDM (viết tắt của Fused Deposition Modeling – Bồi đắp nhựa nung chảy) là công nghệ in 3D hoạt động bằng cách nung chảy các cuộn nhựa nhiệt dẻo và đùn qua đầu phun nhỏ để đắp từng lớp (layer) chồng lên nhau, tạo nên vật thể 3 chiều vững chắc.

Tại Việt Nam, bạn sẽ nghe nhiều kỹ sư gọi FDM là công nghệ in sợi nhựa. Thực chất, thuật ngữ FDM được đăng ký bản quyền bởi hãng Stratasys vào những năm 1980. Một thuật ngữ kỹ thuật tương đương khác là FFF (Fused Filament Fabrication) được cộng đồng nguồn mở dùng rộng rãi, nhưng về mặt bản chất nguyên lý hoạt động của hai tên gọi này hoàn toàn là một.

graph TD
    A[File 3D STL/STEP] -->|Slicing software| B[Mã lệnh G-code]
    B --> C[Máy in FDM nhận lệnh]
    C --> D[Nung chảy nhựa nhiệt dẻo]
    D --> E[Đầu phun nozzle đùn nhựa theo biên dạng XY]
    E --> F[Bàn in hạ trục Z xuống một khoảng bằng Layer Height]
    F --> G[Lặp lại cho đến khi hoàn thành chi tiết]

Tại xưởng gia công của chúng tôi ở Bình Tân, in FDM là xương sống của các đơn hàng tạo mẫu thử nhanh. Khoảng 85% các chi tiết máy, vỏ hộp nhựa công nghiệp và đồ gá gá lắp của khách hàng đều được gia công bằng công nghệ này nhờ tốc độ sản xuất vượt trội và chi phí vật liệu cực kỳ kinh tế.

Nguyên lý hoạt động của máy in 3D FDM diễn ra như thế nào từ file CAD đến sản phẩm thực tế?

Để hiểu rõ tại sao sản phẩm in FDM lại có những đường vân sọc đặc trưng và độ bền cơ học không đồng hướng, chúng ta cần mổ xẻ nguyên lý hoạt động của đầu đùn máy in qua 3 bước cốt lõi dưới đây:

Bước 1: Cắt lớp mô hình (Slicing) và nạp dữ liệu

Mô hình 3D từ các phần mềm CAD (như SolidWorks, Inventor, Fusion 360) được xuất ra định dạng STL hoặc STEP. File này được đưa vào một phần mềm chuyên dụng gọi là phần mềm cắt lớp (Slicer) như Cura, PrusaSlicer hoặc Bambu Studio.

Slicer sẽ chia nhỏ mô hình 3D thành hàng trăm hoặc hàng ngàn lớp mỏng nằm ngang. Tại bước này, kỹ sư sẽ thiết lập các thông số vận hành quan trọng như:

Chiều cao lớp in (Layer Height): Thường từ 0.1mm đến 0.3mm. Lớp càng mỏng, bề mặt càng láng mịn nhưng thời gian in càng lâu.
Mật độ chèn (Infill Density): Độ đặc/rỗng bên trong sản phẩm (từ 10% đến 100%).
Tốc độ di chuyển và nhiệt độ đầu phun.

Kết quả đầu ra của phần mềm Slicer là một file chứa mã lệnh G-code – ngôn ngữ mà máy in 3D có thể đọc để di chuyển các trục động cơ bước.

Bước 2: Quá trình nung chảy và đùn nhựa (Extrusion)

Sợi nhựa nhiệt dẻo (filament) có đường kính tiêu chuẩn 1.75mm từ cuộn nhựa được cơ cấu bánh răng đùn (extruder) đẩy liên tục vào cụm gia nhiệt (hotend). Ở đây, nhựa được nung nóng vượt qua nhiệt độ kính hóa (glass transition temperature) và đạt trạng thái chảy lỏng hoàn toàn (thường từ 190°C đến 260°C tùy loại nhựa).

Nhựa nóng chảy bị ép đi qua một đầu phun nhỏ gọi là nozzle (thường làm bằng đồng brass hoặc thép cứng hardened steel) có đường kính đầu ra phổ biến là 0.4mm. Đầu phun này di chuyển trên mặt phẳng XY để rải các đường nhựa nóng chảy lên bàn in theo biên dạng của lớp cắt hiện tại.

Sơ đồ nguyên lý hoạt động đầu phun nozzle máy in 3D FDM đùn nhựa từng lớp

Bước 3: Đắp lớp (Layer-by-layer) và liên kết liên lớp (Inter-layer bonding)

Ngay sau khi nhựa nóng chảy được đùn ra khỏi đầu phun, quạt tản nhiệt đặt sát đầu in sẽ thổi gió trực tiếp để làm nguội nhanh sợi nhựa, giúp nó nhanh chóng đông cứng và bám chặt vào lớp in bên dưới.

Khi đã vẽ xong một lớp trên trục XY, bàn in (hoặc cụm đầu in) sẽ di chuyển theo trục Z một khoảng cách chính xác bằng thông số chiều cao lớp in (Layer Height) đã cài đặt. Đầu in tiếp tục đắp lớp thứ hai đè lên lớp thứ nhất. Quá trình này lặp lại liên tục cho đến khi hoàn thành chiều cao của vật thể.

Mẹo kỹ thuật từ xưởng in: Yếu tố quyết định sự thành bại của một mẫu in FDM nằm ở lớp in đầu tiên (First Layer). Nếu khoảng cách giữa đầu phun và bàn in (Z-offset) bị lệch dù chỉ 0.05mm, nhựa sẽ không bám được vào bàn in, dẫn đến hiện tượng tuột mẫu giữa chừng hoặc cong vênh đáy sản phẩm.

Tại sao in FDM lại trở thành công nghệ in 3D quốc dân được ưa chuộng nhất?

Không phải ngẫu nhiên mà in FDM chiếm thị phần lớn nhất trong ngành in 3D toàn cầu. Những ưu thế thực tế dưới đây làm cho công nghệ này trở thành giải pháp hàng đầu cho mọi dự án:

Chi phí sản xuất tối ưu vượt trội so với các phương pháp tạo hình khác

Nếu so sánh với công nghệ in nhựa lỏng SLA hay thiêu kết bột laser SLS, in FDM có giá thành sản xuất rẻ hơn từ 3 đến 4 lần. Máy in FDM không yêu cầu hóa chất xử lý sau in phức tạp, hao hụt vật liệu cực thấp (chỉ mất phần nhựa làm support đỡ treo) và giá thành sợi nhựa nguyên liệu tương đối rẻ.

Tại GN3D Studio, chúng tôi thường tối ưu hóa cấu trúc infill để giảm lượng nhựa tiêu thụ, từ đó cung cấp bảng giá in 3D chi tiết cực kỳ cạnh tranh cho khách hàng gia công số lượng lớn.

Đa dạng vật liệu phục vụ từ mô hình đến cơ khí nặng

FDM là công nghệ duy nhất có khả năng in trực tiếp các loại nhựa kỹ thuật có tính chất cơ lý tương đương nhựa ép khuôn công nghiệp. Bạn có thể chọn từ nhựa sinh học PLA dễ in, nhựa dẻo TPU có độ đàn hồi cao, nhựa chịu lực PETG cho đến các dòng siêu bền chịu nhiệt như ABS, ASA hay Nylon (PA) pha sợi carbon.

Dưới đây là bảng so sánh nhanh các đặc tính của các dòng nhựa FDM phổ biến đang chạy hằng ngày tại xưởng gia công:

Vật Liệu	Nhiệt Độ Đầu In (°C)	Độ Co Ngót (%)	Nhiệt Độ Chịu Nhiệt (°C)	Ứng Dụng Thực Tế Tiêu Biểu
PLA	190 – 210	Cực thấp (<0.1)	~50 – 55	Mô hình kiến trúc, tượng decor, mẫu thử không chịu lực
PETG	230 – 250	Thấp (~0.2)	~70 – 75	Gá đồ công nghiệp, vỏ hộp mạch điện, chai lọ chịu nước
ABS	240 – 260	Cao (0.8 – 1.2)	~90 – 95	Chi tiết máy chịu va đập, linh kiện xe, đồ dùng ngoài trời
TPU	210 – 230	Thấp	~60	Gioăng cao su, đệm giảm chấn, ốp bảo vệ điện thoại
Nylon (PA)	250 – 280	Cực cao (1.5 – 2.0)	~110 – 120	Bánh răng chịu ma sát, khớp nối chuyển động tải trọng cao

In FDM có những nhược điểm gì và làm thế nào để khắc phục tại xưởng?

Mặc dù có nhiều ưu điểm, FDM không phải là công nghệ vạn năng. Nó có những giới hạn vật lý bắt buộc người thiết kế phải hiểu rõ để tránh việc nhận sản phẩm không lắp ghép được:

Sai số dung sai do nhựa co ngót nhiệt

Khi nhựa chuyển từ trạng thái nóng chảy sang trạng thái nguội đông đặc, hiện tượng co thể tích tự nhiên sẽ xảy ra. Với các loại nhựa co ngót cao như ABS hay Nylon, nếu in trên máy in thông thường không có buồng kín giữ nhiệt, chi tiết sẽ bị co lại, làm sai lệch kích thước thiết kế ban đầu hoặc gây ra lỗi cong vênh (warping) bong góc bàn in.

Cách GN3D khắc phục: Toàn bộ dàn máy in ABS, Nylon tại xưởng chúng tôi đều là dòng máy công nghiệp buồng kín sấy chủ động (active heated chamber). Đồng thời, dựa trên kinh nghiệm thực tế, chúng tôi thiết lập hệ số bù co ngót (shrinkage compensation) trên phần mềm slicer. Nhờ đó, GN3D tự tin đảm bảo giữ dung sai sản phẩm in FDM đạt mức chặt chẽ ±0.1mm đối với các khớp lắp ghép kỹ thuật.

Bề mặt sản phẩm xuất hiện vân sọc rõ nét

Vì tạo hình bằng cách xếp chồng các lớp sợi nhựa tròn ép dẹt, bề mặt sản phẩm in FDM luôn có các đường sọc ngang. Với các chi tiết nhỏ tinh xảo hoặc ren xoắn ốc bước mịn, vân sọc này có thể làm giảm tính thẩm mỹ hoặc gây kẹt khớp nối.

Cách khắc phục: Đối với các mẫu cần độ thẩm mỹ cao, bạn nên yêu cầu chiều cao lớp in siêu mịn (0.1mm – 0.12mm). Ngoài ra, chúng tôi cung cấp dịch vụ xử lý bề mặt sau in bao gồm: chà nhám thủ công, sơn lót epoxy lấp vân, hoặc xử lý hóa chất bằng hơi Acetone (chỉ áp dụng đối với nhựa ABS).

Độ bền cơ học không đồng hướng (Anisotropy)

Sản phẩm in FDM luôn chịu lực kéo tốt theo phương song song với bàn in (trục X và Y), nhưng lại rất dễ bị tách lớp nếu chịu lực kéo dọc theo phương vuông góc với bàn in (trục Z). Mối liên kết giữa lớp nhựa này với lớp nhựa kia luôn là điểm yếu nhất trên toàn bộ cấu trúc.

Lực kéo tác dụng phương ngang (trục X-Y): Nhựa liên tục chịu lực kéo tốt.

=======> [Sợi nhựa] =======>

Lực kéo tác dụng phương dọc (trục Z): Dễ nứt tại đường tiếp giáp giữa các lớp.

/ \ [Sợi nhựa lớp 2]

\ / [Sợi nhựa lớp 1]

Cách khắc phục: Kỹ sư kỹ thuật luôn tư vấn cho khách hàng hướng đặt mẫu (print orientation) tối ưu nhất khi cắt lớp. Chúng tôi sẽ xoay chi tiết sao cho hướng chịu lực chính của bánh răng hoặc chốt định vị trùng với hướng chạy chỉ nhựa ngang của máy in, thay vì dựng đứng chi tiết lên.

Nên chọn công nghệ in 3D nào giữa FDM, SLA và SLS cho dự án của bạn?

Trong bản đồ công nghệ in 3D, FDM đứng cạnh hai đối thủ lớn là SLA (in nhựa resin hóa cứng bằng tia UV) và SLS (thiêu kết bột nhựa bằng tia laser). Để chọn lựa chính xác và không lãng phí chi phí, bạn có thể tham khảo bảng so sánh thực dụng dưới đây:

Tiêu Chí	FDM (Bồi đắp nhựa nung)	SLA (Hóa cứng nhựa lỏng)	SLS (Thiêu kết bột laser)
Độ sắc nét chi tiết	Trung bình (đường vân rõ)	Cực cao (láng mịn như đúc nhựa)	Cao (bề mặt nhám mờ hạt cát)
Độ bền cơ học	Cao, dẻo dai tốt	Khá giòn, dễ gãy	Cực cao, đồng hướng hoàn hảo
Dung sai chế tạo	±0.1mm đến ±0.2mm	±0.05mm	±0.1mm
Chi phí gia công	Mức tối ưu (1x)	Trung bình (2x – 3x)	Đắt nhất (5x – 7x)
Đồ hỗ trợ (Support)	Bắt buộc có (phải gỡ bỏ)	Bắt buộc có (dễ gỡ hơn)	Không cần support (tự đỡ bằng bột)

Nếu bạn đang đắn đo giữa các phương pháp chế tạo mẫu thử, bài viết so sánh FDM với SLA của chúng tôi sẽ phân tích sâu hơn về độ sắc nét bề mặt và cơ tính của từng công nghệ.

Về cơ bản, công thức lựa chọn tối ưu là:

Chọn FDM nếu bạn cần mẫu thử chức năng lớn chịu lực, đồ gá nhà xưởng, hoặc mô hình cỡ lớn tối ưu chi phí.
Chọn SLA nếu cần độ sắc nét cao, in trang sức, mô hình nhân vật hoạt hình siêu nhỏ, hoặc mẫu đúc kim loại.
Chọn SLS nếu cần sản xuất linh kiện cơ khí hàng loạt nhỏ với cấu trúc rỗng bên trong siêu phức tạp mà không có vết support.

Bạn nên chọn loại nhựa in 3D FDM nào để tối ưu đặc tính sản phẩm?

Chất lượng của sản phẩm in FDM phụ thuộc trực tiếp vào đặc tính cuộn nhựa đầu vào. Tại GN3D, chúng tôi kiểm soát chất lượng nguyên liệu đầu vào rất khắt khe, chỉ sử dụng nhựa nguyên sinh của các thương hiệu uy tín (như Esun, Bambu Lab) để tránh hiện tượng nghẹt đầu phun do lẫn tạp chất.

Nếu chỉ cần in mô hình trưng bày, đồ chơi hoặc các chi tiết không chịu lực nặng, việc in nhựa PLA trên máy FDM là lựa chọn kinh tế nhất nhờ đặc tính dễ in, không co ngót và màu sắc đa dạng.

Các cuộn nhựa in 3D chuyên dụng PLA, PETG, ABS xếp trên kệ tại xưởng gia công

Tuy nhiên, với các công việc đòi hỏi khắt khe hơn:

PETG: Sự nâng cấp tối ưu từ PLA. Nhựa PETG dai hơn, chịu được nhiệt độ ngoài trời lên đến 75°C, không bị giòn gãy và chống nước tốt, thích hợp làm vỏ hộp thiết bị điện tử.
ABS / ASA: Lựa chọn tốt cho đồ chơi chịu lực va đập cao hoặc linh kiện ô tô, xe máy. Nhựa ASA đặc biệt bền màu, không bị giòn hóa dưới ánh nắng mặt trời (kháng tia UV tốt hơn ABS).
TPU (Nhựa dẻo): Độ cứng shore thường từ 95A đến 98A, có tính đàn hồi cao. Nhựa này khó in vì sợi nhựa mềm như cọng bún, đòi hỏi máy in sử dụng đầu đùn trực tiếp (Direct Drive extruder) mới có thể tải nhựa ổn định mà không bị kẹt rối.

Case study thực tế tại Bình Tân: Cứu nguy dự án bánh răng cơ khí nhờ tư vấn Nylon sợi carbon

Khoảng hai tháng trước, anh Hoàng – trưởng phòng kỹ thuật của một công ty sản xuất đồ gia dụng tại khu công nghiệp tại Bình Tân – gửi cho chúng tôi một file CAD thiết kế bánh răng truyền động trong hệ thống băng tải mẫu thử. Anh yêu cầu chúng tôi in nhanh bằng nhựa PLA để lắp thử nghiệm chạy máy vì chi phí in PLA có giá thành cạnh tranh và nhanh chóng.

Nhìn vào bản vẽ với các thông số mô-men xoắn hoạt động lớn, kỹ sư kỹ thuật đã lập tức liên hệ tư vấn lại cho anh. Chúng tôi giải thích rõ:

“Bánh răng in bằng PLA sẽ có độ giòn cao. Dưới áp lực mô-men xoắn xoay liên tục và ma sát sinh nhiệt tại các răng cắn khớp, các răng nhựa PLA sẽ mòn vẹt hoặc gãy nứt chân răng chỉ sau 2-3 tiếng chạy thử nghiệm.”

Chúng tôi đề xuất phương án chuyển sang nhựa Nylon (PA6/PA12) pha sợi carbon. Mặc dù chi phí in Nylon cao hơn PLA, nhưng sợi Nylon có hệ số ma sát cực thấp (tự bôi trơn tốt) và độ bền dai cơ học vượt trội.

Kết quả: Chi tiết bánh răng Nylon in FDM của anh Hoàng hoạt động trơn tru suốt 2 tuần chạy thử nghiệm tải nặng liên tục mà không có dấu hiệu mòn bề mặt răng, giúp công ty anh nghiệm thu dự án thành công để chuyển sang giai đoạn sản xuất hàng loạt bằng khuôn ép.

Những câu hỏi thường gặp về công nghệ in 3D FDM bạn nên tham khảo

Máy in FDM có in được sản phẩm rỗng ruột hoàn toàn không?

Có. Bạn có thể thiết lập mật độ Infill Density bằng 0% và tăng số đường viền thành (Wall Loops) lên để sản phẩm rỗng ruột hoàn toàn. Việc này thường áp dụng cho các chụp đèn trang trí, bình hoa nghệ thuật để tối ưu khối lượng và cho ánh sáng xuyên qua.

Độ dày vách (Wall Thickness) bao nhiêu là đạt chuẩn chịu lực?

Với các chi tiết cơ khí thông thường, độ dày vách tối thiểu nên là 1.6mm (tương đương 4 đường chạy chỉ của đầu phun 0.4mm). Nếu chi tiết chịu tải trọng nặng hoặc bắt ốc vít trực tiếp vào nhựa, bạn nên thiết lập độ dày vách từ 2.4mm trở lên để tránh nứt vỡ khi siết ren.

Tại sao sản phẩm in FDM của tôi bị hiện tượng kéo sợi (stringing)?

Hiện tượng kéo sợi (giống màng nhện) xảy ra khi đầu in di chuyển giữa các vùng rỗng nhưng nhựa trong đầu phun vẫn rỉ ra. Nguyên nhân phổ biến là do sợi nhựa bị ẩm, nhiệt độ in quá cao, hoặc cài đặt thông số rút nhựa (Retraction) chưa đủ dài và nhanh. Bạn nên sấy cuộn nhựa trước khi in để triệt tiêu hoàn toàn lỗi này.
