Nhựa dẻo TPU (Thermoplastic Polyurethane) từ lâu đã trở thành vật liệu quen thuộc trong ngành in 3D nhờ độ đàn hồi vượt trội, khả năng chống chịu va đập mạnh và độ bền cơ học cao. Tuy nhiên, việc chế tạo thành công các chi tiết từ vật liệu này đòi hỏi hệ thống đẩy nhựa phải hoạt động cực kỳ chính xác. Để tối ưu hóa quy trình in ấn cơ khí này, việc lựa chọn cấu hình bộ đùn nhựa máy in 3d phù hợp đóng vai trò quyết định. Hai hệ thống đùn phổ biến nhất hiện nay là Direct Drive (đùn trực tiếp) và Bowden (đùn gián tiếp qua ống dẫn) mang lại những hiệu quả hoàn toàn khác biệt khi xử lý sợi nhựa dẻo.

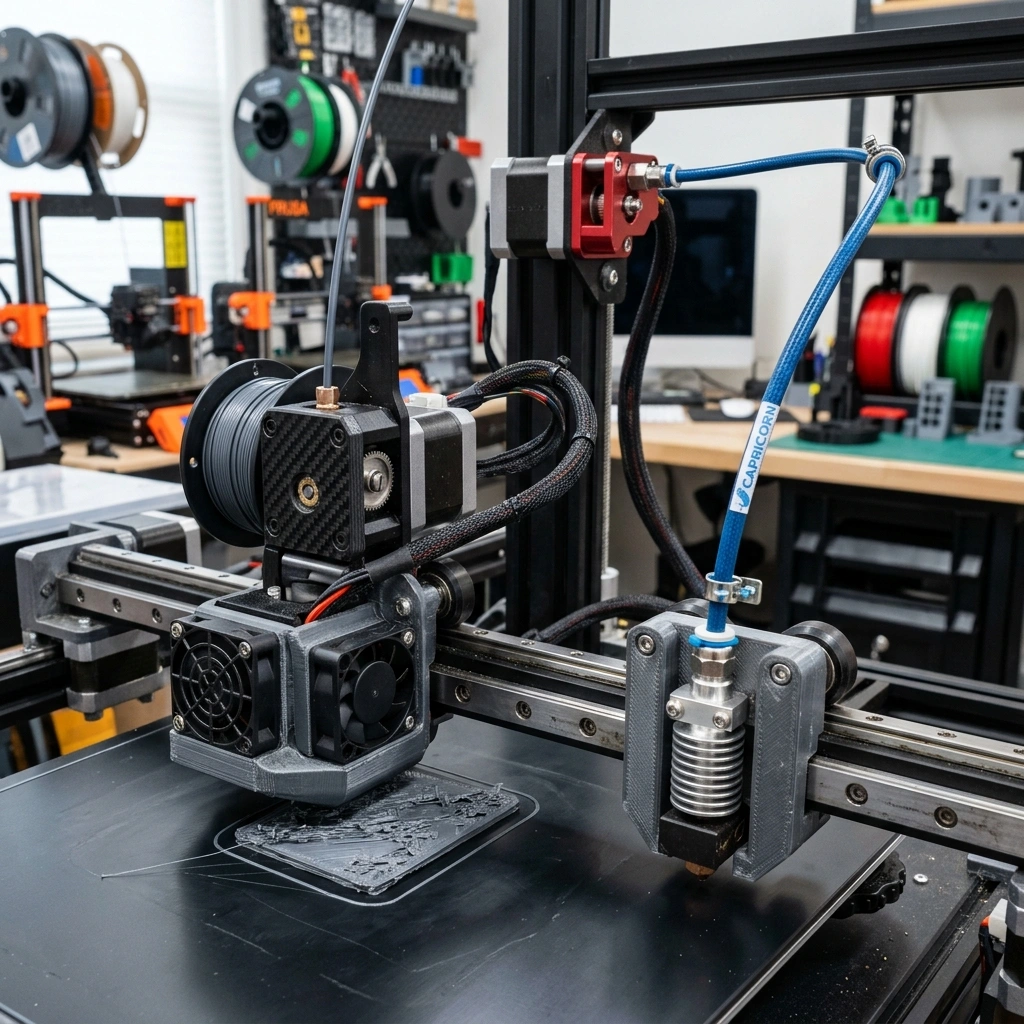

Hệ thống đùn Direct Drive đặt động cơ đẩy nhựa ngay sát đầu phun hotend, giảm khoảng cách di chuyển của filament xuống tối thiểu. Ngược lại, hệ thống Bowden cố định động cơ trên khung máy và đẩy sợi nhựa qua một ống dẫn dài làm từ chất liệu PTFE.
| Tiêu Chí So Sánh | Hệ Thống Đùn Direct Drive | Hệ Thống Đùn Bowden |
|---|---|---|
| Vị trí đặt động cơ | Gắn trực tiếp trên đầu phun | Gắn cố định trên khung máy |
| Khả năng in nhựa dẻo TPU | Xuất sắc (Ít kẹt nhựa, kiểm soát dòng chảy tốt) | Hạn chế (Dễ kẹt nhựa, yêu cầu tốc độ in rất chậm) |
| Tốc độ in tối đa với TPU | 40 mm/s – 60 mm/s | 15 mm/s – 25 mm/s |
| Trọng lượng đầu in (Hotend) | Nặng (Dễ gây rung động ở tốc độ cao) | Rất nhẹ (In nhựa cứng tốc độ cao mượt màng) |
| Độ dài khoảng cách đùn | Rất ngắn (Thường dưới 20 mm) | Rất dài (Dao động từ 300 mm đến 600 mm) |
| Khả năng xử lý Retraction | Chính xác cao, phản hồi tức thì | Độ trễ lớn, dễ gây kéo sợi (stringing) |
Cơ Chế Hoạt Động Của Các Loại Bộ Đùn Nhựa Máy In 3D
Để hiểu tại sao hệ thống đùn lại ảnh hưởng lớn đến chất lượng in nhựa TPU, chúng ta cần phân tích sâu cấu trúc cơ học của từng loại bộ đùn nhựa máy in 3d.

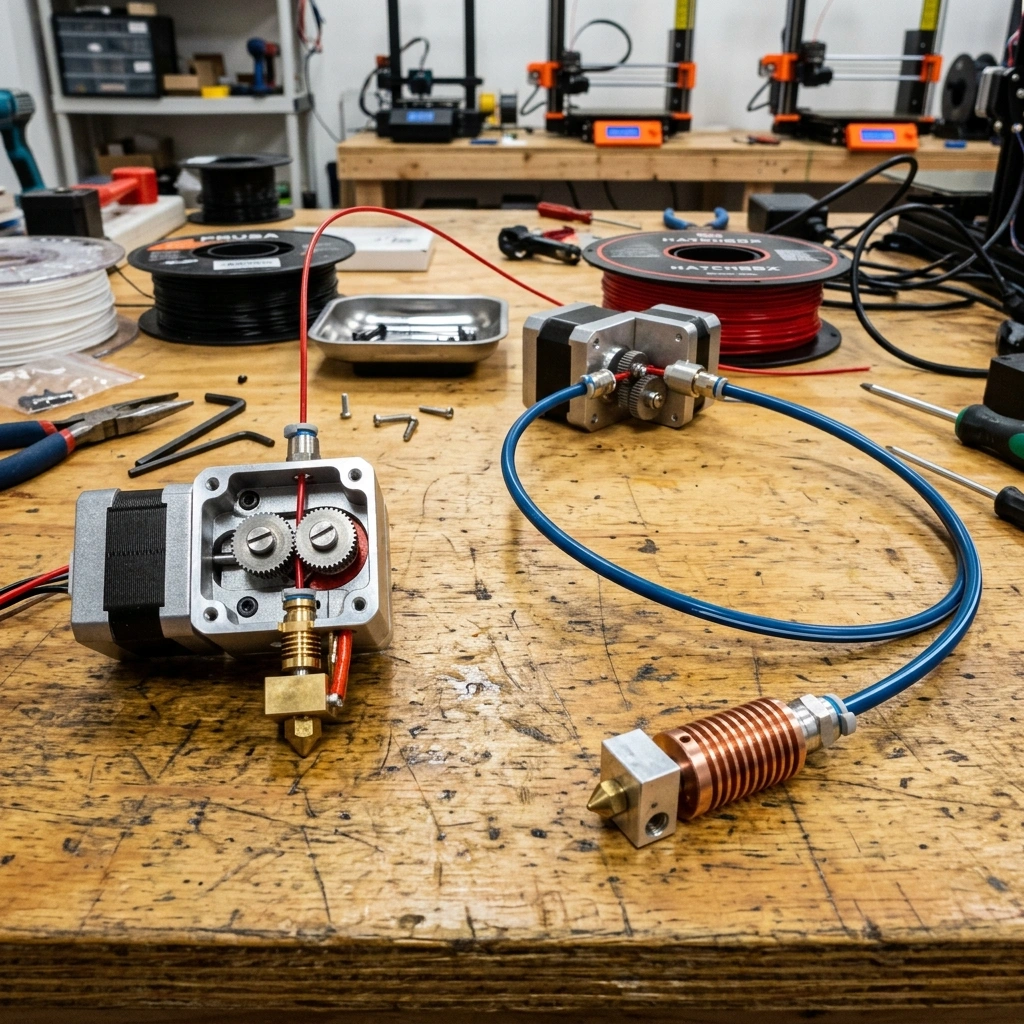

Hệ thống Direct Drive được thiết kế theo nguyên lý tích hợp toàn diện. Động cơ bước (stepper motor), bánh răng truyền động (gear drive) và bộ phận gia nhiệt hotend được liên kết chặt chẽ thành một khối thống nhất di chuyển trên trục X và trục Y. Khi bánh răng đùn quay, nó sẽ kẹp chặt sợi nhựa filament và đẩy trực tiếp vào vùng gia nhiệt (melt zone) chỉ sau một quãng đường di chuyển cực kỳ ngắn, thường nhỏ hơn 20 mm. Sự liên kết cơ học trực tiếp này triệt tiêu gần như hoàn toàn khoảng trống tự do của sợi nhựa trước khi hóa lỏng.
Ngược lại, hệ thống Bowden chia tách cơ cấu này thành hai phần độc lập nhằm giảm tải trọng lượng động cho đầu in di động. Động cơ đùn nhựa được bắt vít cố định vào khung máy in. Sợi nhựa sau khi đi qua bánh răng đùn sẽ phải vượt qua một ống dẫn dài (PTFE Bowden tube) có chiều dài trung bình từ 300 mm đến 600 mm trước khi tiếp cận được hotend. Ống PTFE này đóng vai trò dẫn hướng cơ học cho sợi nhựa, nhưng đồng thời cũng tạo ra một khoảng không gian tự do nhất định do đường kính trong của ống luôn lớn hơn đường kính của sợi nhựa filament.
Tại Sao Nhựa Dẻo TPU Lại Là Thách Thức Lớn Với Các Hệ Thống Đùn?
Nhựa dẻo TPU sở hữu những đặc tính vật lý rất đặc thù như độ cứng Shore dao động từ 85A đến 98A, khả năng co giãn đàn hồi cao và hệ số ma sát bề mặt lớn. Những đặc điểm này làm cho TPU hoạt động giống như một sợi dây thừng mềm dẻo hơn là một sợi dây nhựa cứng cáp như PLA hay ABS.
Khi bánh răng của bộ đùn nhựa máy in 3d tác dụng lực đẩy để ép nhựa qua đầu phun có đường kính nhỏ (thường từ 0.4 mm đến 0.6 mm), đầu phun sẽ tạo ra một áp lực ngược chiều (backpressure). Đối với nhựa cứng, áp lực này không gây ảnh hưởng lớn vì sợi nhựa đủ cứng để truyền toàn bộ lực đẩy từ bánh răng xuống đầu hotend. Tuy nhiên, đối với sợi nhựa dẻo TPU, lực ép từ bánh răng gặp phải lực cản từ đầu phun sẽ nhanh chóng làm cho sợi nhựa bị uốn cong bên trong các khoảng hở cơ khí.
Hiện tượng này được gọi là “buckling” (uốn nếp nhựa). Nếu khoảng cách giữa bánh răng đùn và lối vào của heatbreak có một khoảng hở dù chỉ 1 mm, sợi nhựa TPU dẻo sẽ ngay lập tức phình ra, uốn cong sang một bên và kẹt chặt vào bánh răng truyền động thay vì đi thẳng xuống vòi phun. Kết quả là dòng nhựa bị tắc nghẽn hoàn toàn, bánh răng đùn tiếp tục quay và cào xước sợi nhựa, gây lỗi bản in giữa chừng. Do đó, việc kiểm soát khoảng hở cơ khí bên trong hệ thống đùn là yếu tố sống còn khi in vật liệu dẻo.
Đánh Giá Ưu Nhược Điểm Của Bộ Đùn Direct Drive Khi In TPU
Nhờ cấu trúc đặt động cơ sát vùng nung chảy, hệ thống đùn trực tiếp Direct Drive mang lại những lợi thế kỹ thuật gần như tuyệt đối khi xử lý các dòng nhựa dẻo.
Chúng ta sẽ phân tích chi tiết cả hai khía cạnh ưu điểm và nhược điểm để người vận hành máy in có cái nhìn khách quan nhất.
Ưu Điểm Kiểm Soát Áp Suất Đầu Phun Tức Thì
Khoảng cách cực ngắn giữa bánh răng đùn và vòi phun giúp giảm độ trễ truyền lực xuống mức tiệm cận bằng không. Khi động cơ đùn quay, sợi nhựa lập tức được nạp vào hotend mà không bị co cụm hay uốn cong. Điều này giúp kiểm soát chính xác lượng nhựa đùn ra trong suốt quá trình in, tránh hiện tượng thiếu nhựa (under-extrusion) ở đầu đường in hoặc thừa nhựa (over-extrusion) ở cuối đường in.
Đồng thời, quá trình rút nhựa (retraction) diễn ra vô cùng hiệu quả. Khi đầu phun cần di chuyển qua vùng không in, động cơ chỉ cần rút ngược sợi nhựa một khoảng rất nhỏ (từ 0.5 mm đến 1.5 mm) để làm giảm áp suất trong buồng nung. Nhờ đó, hiện tượng kéo sợi (stringing) và rò rỉ nhựa thừa trên bề mặt chi tiết TPU được hạn chế tối đa, mang lại bề mặt in sạch sẽ và sắc nét.
Nhược Điểm Về Trọng Lượng Đầu In Và Rung Động Quán Tính
Hạn chế lớn nhất của Direct Drive nằm ở khối lượng của cụm đầu in. Việc mang theo một động cơ bước Nema 17 tiêu chuẩn nặng khoảng 200g đến 300g trên cụm trục di động làm tăng đáng kể quán tính chuyển động. Khi máy in tăng tốc hoặc thay đổi hướng đột ngột ở các góc cạnh của chi tiết, quán tính này sẽ tạo ra các xung lực rung động truyền lên hệ khung cơ khí.
Hậu quả là xuất hiện các lỗi bề mặt như gợn sóng (ringing hoặc ghosting) trên sản phẩm in 3D. Để khắc phục nhược điểm này trên các dòng máy Direct Drive tự chế, người dùng thường phải giảm gia tốc và tốc độ di chuyển không in (travel speed). Hoặc sử dụng các cụm đầu đùn cải tiến sử dụng động cơ siêu nhẹ (pancake motor) hoặc hệ thống bánh răng giảm tốc có tỉ số truyền cao để giảm kích thước động cơ.
Hệ Thống Bowden Có Thể In Được Nhựa Dẻo TPU Không?
Mặc dù hệ thống Bowden không phải là cấu hình lý tưởng để in nhựa dẻo, nhưng với việc hiểu rõ bản chất vật lý và áp dụng các cải tiến cơ khí phù hợp, người dùng vẫn có thể sản xuất thành công các chi tiết TPU chất lượng tốt trên hệ thống này.
Hãy cùng xem xét chi tiết các trở ngại lớn nhất và các giải pháp kỹ thuật cụ thể.
Khó Khăn Lớn Nhất Từ Không Gian Tự Do Trong Ống PTFE
Khi in nhựa TPU bằng hệ thống Bowden, ống PTFE dài chính là nguồn gốc phát sinh mọi lỗi in. Sợi nhựa TPU có đường kính tiêu chuẩn 1.75 mm di chuyển bên trong ống dẫn có đường kính trong thường là 2.0 mm. Sự chênh lệch 0.25 mm này tạo ra một khoảng trống tự do rất lớn trên suốt chiều dài 400 mm của ống.
Khi bánh răng đùn đẩy sợi nhựa đi, lực ma sát với thành ống PTFE cộng với áp lực ngược từ đầu phun sẽ làm sợi nhựa TPU bị uốn cong ngoằn ngoèo theo hình lò xo bên trong ống dẫn. Sợi nhựa lúc này hoạt động giống như một chiếc lò xo bị nén, tích trữ năng lượng đàn hồi. Khi động cơ đùn dừng quay, lò xo nhựa này vẫn tiếp tục giãn ra và đẩy nhựa thừa rò rỉ ra ngoài vòi phun. Ngược lại, khi động cơ bắt đầu đẩy trở lại, lực đẩy sẽ bị tiêu hao để nén lò xo nhựa trước khi nhựa thực sự được đùn ra khỏi đầu phun. Điều này khiến cho việc kiểm soát dòng chảy cực kỳ khó khăn, gây ra lỗi kéo sợi nặng nề và bề mặt chi tiết bị rỗ.
Giải Pháp Tối Ưu Hóa Hệ Thống Bowden Để In Nhựa Dẻo
Để hạn chế tối đa các nhược điểm trên và ép hệ thống Bowden in được TPU mượt mà, người vận hành máy cần thực hiện đồng bộ các giải pháp kỹ thuật sau:
- Nâng cấp ống dẫn PTFE chuyên dụng: Thay thế ống dẫn tiêu chuẩn bằng ống dẫn Capricorn PTFE cao cấp. Dòng ống này có đường kính trong được thu hẹp chỉ còn 1.9 mm ± 0.05 mm, đồng thời được phủ lớp vật liệu giảm ma sát bên trong. Điều này làm giảm đáng kể không gian tự do để sợi nhựa TPU có thể uốn cong, cải thiện khả năng truyền lực đùn.
- Lựa chọn độ cứng TPU phù hợp: Hãy bắt đầu với các dòng nhựa TPU có độ cứng cao như Shore 95A hoặc Shore 98A. Các sợi nhựa này ít đàn hồi hơn, giúp truyền lực đùn tốt hơn trong ống dẫn dài. Tránh sử dụng các loại TPU siêu mềm như Shore 85A hay Shore 75A trên máy Bowden nếu chưa tối ưu hóa cơ khí triệt để.
- Tinh chỉnh cấu hình phần mềm: Giảm tốc độ in xuống mức cực thấp, dao động từ 15 mm/s đến 20 mm/s. Tắt hoàn toàn tính năng retraction hoặc cấu hình khoảng cách rút nhựa cực ngắn để tránh làm biến dạng sợi nhựa bên trong bánh răng đùn.
So Sánh Chi Tiết Thông Số Cấu Hình In TPU Trên Hai Hệ Thống
Dưới đây là bảng hướng dẫn thiết lập thông số lát cắt (slicer settings) được khuyến nghị cho nhựa TPU Shore 95A tiêu chuẩn trên hai loại hệ thống đùn:
- Nhiệt độ đầu phun (Nozzle Temperature): 215°C – 235°C (Áp dụng cho cả hai hệ thống).
- Nhiệt độ bàn in (Bed Temperature): 50°C – 60°C hoặc không gia nhiệt nếu sử dụng keo dán chuyên dụng.
- Tốc độ in (Print Speed):
- Hệ thống Direct Drive: 35 mm/s – 50 mm/s.
- Hệ thống Bowden: 15 mm/s – 25 mm/s.
- Khoảng cách rút nhựa (Retraction Distance):
- Hệ thống Direct Drive: 0.8 mm – 1.5 mm.
- Hệ thống Bowden: Khuyến nghị tắt (0 mm) hoặc tối đa 2.0 mm để tránh kẹt.
- Tốc độ rút nhựa (Retraction Speed):
- Hệ thống Direct Drive: 25 mm/s – 35 mm/s.
- Hệ thống Bowden: 15 mm/s – 20 mm/s.
- Tốc độ di chuyển không in (Travel Speed): 120 mm/s – 150 mm/s (Giúp đứt sợi nhựa thừa nhanh hơn để tránh stringing).
Khi triển khai các mô hình kỹ thuật đòi hỏi độ bền cao, tính đàn hồi chuẩn xác và bề mặt lắp ráp cơ khí mịn màng, việc tự căn chỉnh máy in cá nhân đôi khi không thể đáp ứng được các tiêu chuẩn dung sai ngặt nghèo. Trong trường hợp đó, các doanh nghiệp thường lựa chọn hợp tác với các đơn vị gia công chuyên nghiệp sở hữu các thiết bị in công nghiệp hiện đại. Việc sử dụng dịch vụ in 3D kỹ thuật FDM chất lượng cao sẽ giúp tối ưu hóa thời gian và đảm bảo cơ tính tốt nhất cho chi tiết máy.
Kết Luận: Nên Chọn Bộ Đùn Nhựa Nào Cho Mục Tiêu Của Bạn?
Tổng kết lại, nếu công việc của bạn thường xuyên yêu cầu chế tạo các sản phẩm từ vật liệu dẻo, cao su kỹ thuật như gioăng đệm, khớp nối mềm, vỏ bảo vệ hay các mô hình có độ co giãn cao, việc trang bị một bộ đùn nhựa máy in 3d cấu hình Direct Drive là khoản đầu tư hoàn toàn xứng đáng. Khả năng kiểm soát dòng chảy vượt trội của nó sẽ giúp tiết kiệm hàng giờ đồng hồ sửa lỗi kẹt nhựa và mang lại chất lượng bề mặt tối ưu.
Ngược lại, nếu bạn chỉ thỉnh thoảng in các chi tiết nhựa dẻo cơ bản và phần lớn thời gian vẫn in các vật liệu cứng thông dụng như PLA, PETG ở tốc độ cao, hệ thống Bowden được tối ưu hóa tốt vẫn là một lựa chọn kinh tế và hiệu quả.
Để nhận được những tư vấn kỹ thuật chuyên sâu về thiết kế chi tiết nhựa dẻo và nhận báo giá in 3D miễn phí nhanh chóng cho các dự án cơ khí của bạn, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được hỗ trợ tối đa.
FAQ — Những Câu Hỏi Thường Gặp Về Bộ Đùn Nhựa Máy In 3D
Dưới đây là những giải đáp kỹ thuật chi tiết giúp bạn xử lý các sự cố thường gặp nhất khi sử dụng các hệ thống đùn khác nhau để in nhựa dẻo TPU.
Tại sao bánh răng đùn nhựa của tôi liên tục mài mòn sợi nhựa TPU mà không đẩy được nhựa?
Hiện tượng bánh răng mài mòn sợi nhựa dẻo TPU thường xảy ra do ba nguyên nhân chính: vòi phun bị tắc (clogging), áp lực lò xo kẹp nhựa quá chặt hoặc nhiệt độ đầu phun chưa đủ cao để làm nóng chảy nhựa dẻo kịp thời. Khi sợi nhựa gặp lực cản lớn ở đầu phun, bánh răng đùn sẽ quay trượt trên bề mặt TPU mềm và mài mòn nó. Hãy kiểm tra lại nhiệt độ in, làm sạch vòi phun bằng phương pháp cold pull và nới lỏng nhẹ nhàng lò xo của bộ đùn nhựa máy in 3d để bánh răng không bóp bẹp sợi nhựa dẻo.
Có cần thiết phải sấy nhựa TPU trước khi in bằng bộ đùn Direct Drive không?
Nhựa TPU là vật liệu cực kỳ háo nước (hygroscopic) với khả năng hút ẩm từ không khí rất nhanh. Dù bạn sử dụng bộ đùn Direct Drive hiện đại nhất, sợi nhựa ẩm vẫn sẽ tạo ra hơi nước bong bóng bên trong hotend khi gia nhiệt, dẫn đến hiện tượng nổ lụp bụp, dòng nhựa đùn ra không đều và bề mặt in bị rỗ xốp nghiêm trọng. Do đó, việc sấy nhựa TPU ở nhiệt độ 50°C đến 55°C trong ít nhất 4 giờ đến 6 giờ trước khi in là bắt buộc để đảm bảo chất lượng cơ tính của sản phẩm.

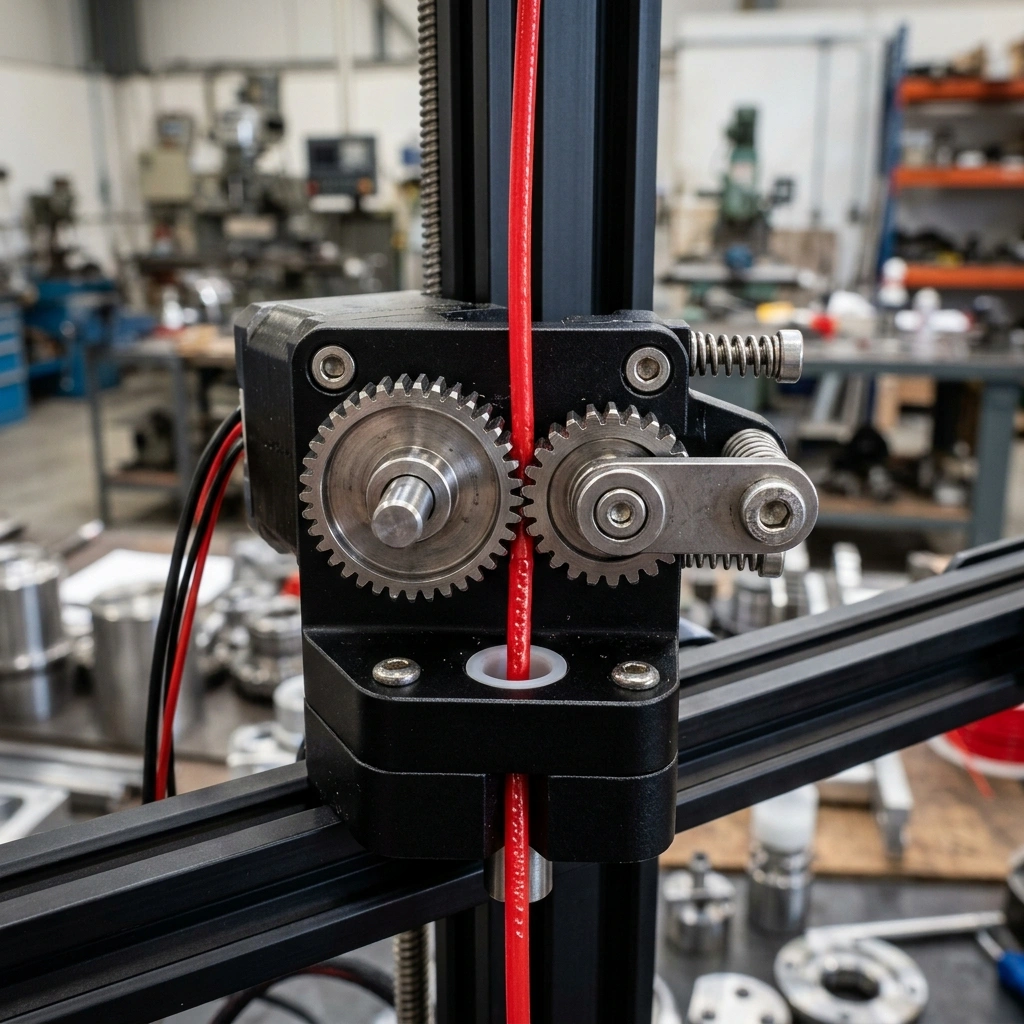

Sự khác biệt giữa bộ đùn bánh răng đơn (Single Gear) và bánh răng kép (Dual Gear) khi in TPU là gì?
Bộ đùn bánh răng đơn chỉ sử dụng một bánh răng kim loại để ép sợi nhựa vào một ổ bi tỳ trơn. Thiết kế này dễ làm trượt sợi nhựa dẻo TPU khi gặp áp lực ngược lớn. Trong khi đó, bộ đùn bánh răng kép Dual Gear sử dụng hai bánh răng kim loại ăn khớp đối xứng nhau để kẹp chặt và đẩy sợi nhựa từ hai phía. Điều này làm tăng gấp đôi diện tích tiếp xúc và lực kéo cơ học, giúp đẩy sợi nhựa TPU đi một cách ổn định và đều đặn mà không làm biến dạng hay trượt nhựa, ngay cả trên các hệ thống Bowden dài.
