Dịch Vụ Quét 3D (Scan 3D) TPHCM: Sao Chép Mẫu Cơ Khí Chính Xác Dung Sai 0.02mm

Trong gia công chế tạo và sửa chữa máy móc công nghiệp, việc sao chép hoặc cải tiến một chi tiết cơ khí bị mòn vẹt là bài toán đau đầu nếu không còn bản vẽ thiết kế CAD gốc từ nhà sản xuất. Nhiều doanh nghiệp phải đối mặt với nguy cơ dừng dây chuyền sản xuất hàng tuần liền chỉ để chờ nhập linh kiện thay thế từ nước ngoài với chi phí đắt đỏ. Đó là lý do dịch vụ quét 3d (scan 3D) cơ khí chính xác trở thành giải pháp cứu cánh tối ưu. Tại xưởng gia công, chúng tôi cung cấp dịch vụ quét 3d chuyên nghiệp bằng các thiết bị laser cầm tay thế hệ mới, giúp số hóa biên dạng vật lý của chi tiết máy thành mô hình số ba chiều chính xác cao với dung sai kiểm soát chặt chẽ ở mức 0.02mm, phục vụ hoàn hảo cho việc chế tạo đồ gá, thiết kế ngược và sản xuất linh kiện thay thế.

Quét 3D (Scan 3D) là công nghệ thu thập dữ liệu đám mây điểm (point cloud) từ bề mặt vật thể thực tế, tái tạo thành mô hình lưới đa giác ba chiều. Quá trình này giúp số hóa các biên dạng cơ khí phức tạp, tạo tiền đề cho thiết kế ngược và chế tạo.

Thiết kế ngược từ mẫu quét 3D hoạt động như thế nào trong cơ khí chế tạo?

Quá trình số hóa bề mặt bằng máy quét 3D chỉ là bước khởi đầu. Đầu ra trực tiếp của thiết bị quét là dữ liệu đám mây điểm (point cloud) và sau đó được chuyển đổi thành lưới đa giác không màu (mesh dạng file STL hoặc OBJ). Tuy nhiên, file lưới này chỉ là một lớp vỏ bề mặt gồm hàng triệu tam giác nhỏ ghép lại, không thể đưa vào các máy gia công CNC hoặc chỉnh sửa kích thước trực tiếp như một bản vẽ kỹ thuật thông thường.

Để phục vụ chế tạo, kỹ sư kỹ thuật phải tiến hành công đoạn thiết kế ngược (reverse engineering). Bằng cách nhập file STL lưới quét vào các phần mềm chuyên dụng như Geomagic Design X hay SolidWorks, chúng tôi dựng lại mô hình CAD tham số (parametric CAD model) dạng file STEP hoặc IGES. Quá trình này đòi hỏi kỹ sư phải hiểu rõ dung sai lắp ghép cơ khí, ý đồ thiết kế ban đầu của nhà sản xuất để bù trừ những phần hao mòn vật lý trên mẫu thực tế.

Một trường hợp thực tế tại xưởng gia công diễn ra vào tháng trước. Một nhà máy gia công phụ tùng cơ khí tại Khu công nghiệp Tân Bình mang đến GN3D một cánh quạt máy bơm nước công nghiệp bị mòn vẹt đầu cánh và rỗ bề mặt sau nhiều năm vận hành. Bản vẽ CAD gốc đã thất lạc từ lâu, và việc đặt mua từ hãng nước ngoài mất ít nhất 4 tuần. Kỹ sư kỹ thuật đã dùng máy quét laser đa tia cầm tay để lấy dữ liệu biên dạng cánh chỉ trong 20 phút. Sau đó, chúng tôi tiến hành thiết kế ngược trên phần mềm Geomagic Design X, bù đắp các phần kim loại bị mòn vẹt ở mép cánh dựa trên tính toán đồng tâm và đối xứng của cánh quạt.

Sau khi dựng xong file CAD chuẩn xác dạng STEP, chúng tôi sử dụng công nghệ in 3D FDM tại xưởng để tạo mẫu thử nhanh bằng nhựa PETG. Mẫu thử này được lắp thử vào buồng bơm thực tế để kiểm tra độ cạ vách và dung sai khớp trục trước khi nhà máy tiến hành đúc kim loại hàng loạt. Nhờ sự kết hợp này, nhà máy chỉ mất đúng 3 ngày để có cánh quạt mới chạy ổn định, tiết kiệm hàng chục triệu đồng tiền dừng máy chờ linh kiện.

Làm sao để chọn đúng công nghệ quét 3D phù hợp với độ phức tạp của chi tiết?

Mỗi loại chi tiết máy có đặc thù riêng về kích thước, vật liệu và yêu cầu dung sai lắp ghép. Do đó, việc lựa chọn đúng công nghệ quét 3D là quyết định kỹ thuật quan trọng nhằm tối ưu hóa cả thời gian lẫn chi phí gia công. Tại GN3D, chúng tôi phân loại mẫu và áp dụng hai công nghệ quét chủ đạo:

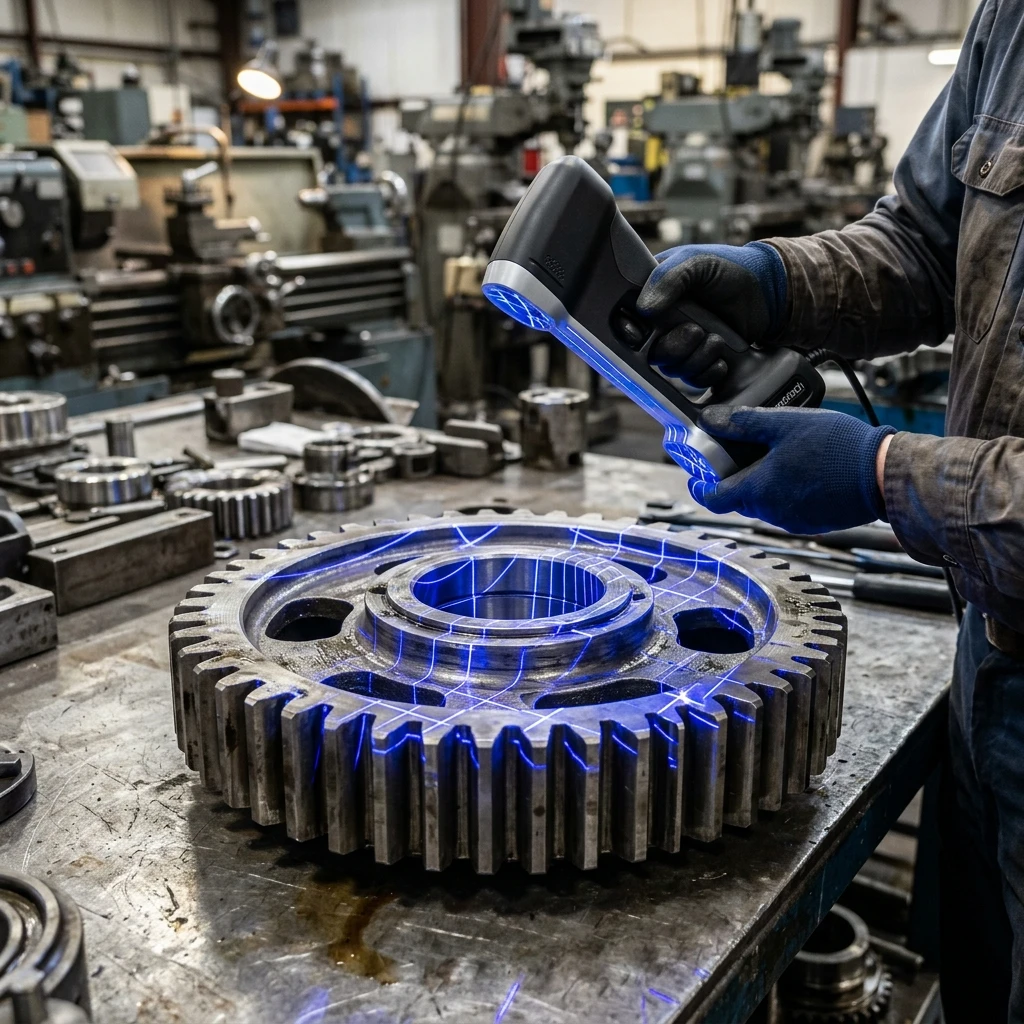

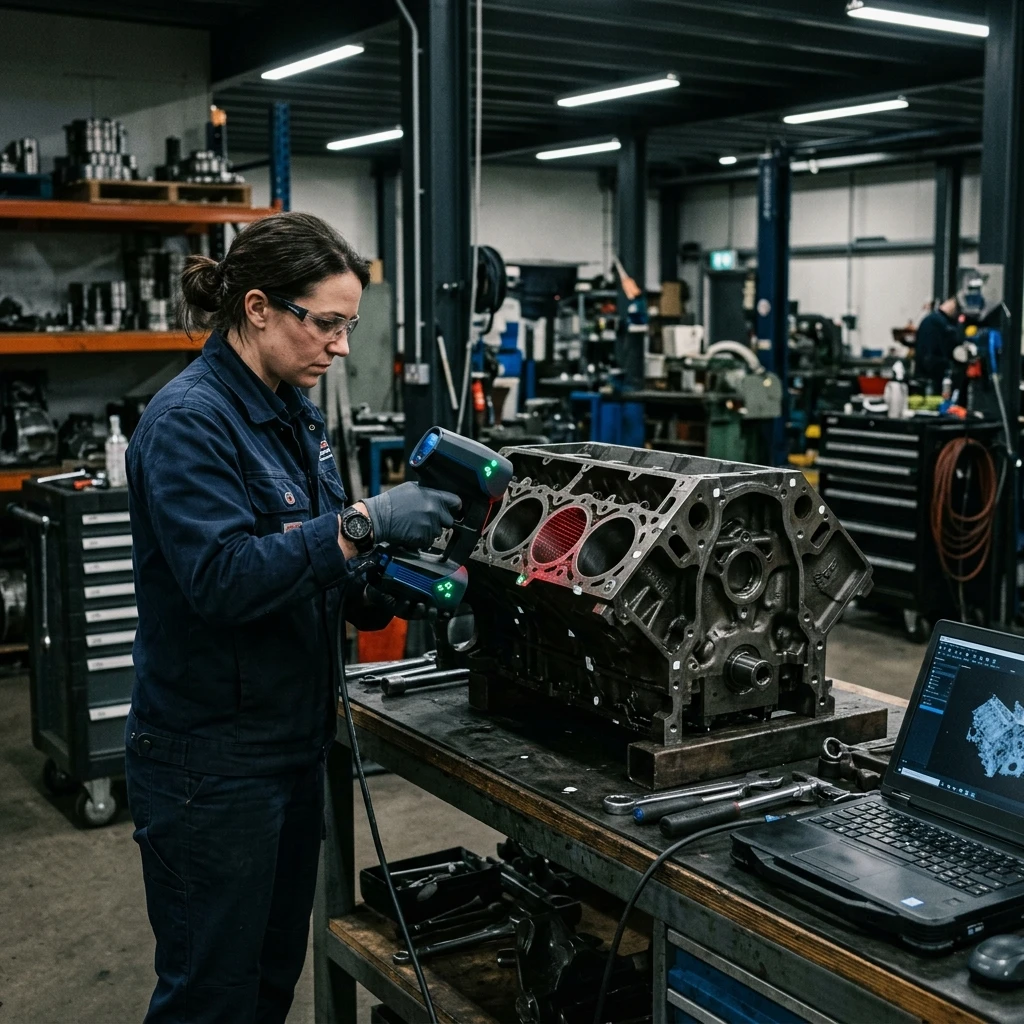

• Công nghệ quét laser xanh cầm tay (Blue Laser Scanning): Sử dụng các chùm tia laser xanh chiếu trực tiếp lên bề mặt mẫu. Công nghệ này có ưu thế vượt trội khi quét các chi tiết cơ khí lớn, nặng, hoặc các cụm máy cố định tại nhà xưởng (ví dụ: vỏ hộp số, khung xe, bồn bể công nghiệp kích thước lớn hơn 1000mm). Ánh sáng laser xanh có bước sóng ngắn giúp thiết bị tự động loại bỏ các nhiễu sáng môi trường xung quanh, đồng thời bắt được dữ liệu của bề mặt kim loại bóng hoặc nhựa đen mà không cần phủ bột phản quang quá dày.
• Công nghệ quét ánh sáng cấu trúc xanh để bàn (Blue Light Structured Light): Thích hợp cho các chi tiết nhỏ đến trung bình có biên dạng bề mặt cực kỳ phức tạp như bánh răng vi sai, ren ốc kỹ thuật, hoặc các khuôn mẫu ép nhựa kích thước dưới 500×500×500mm. Máy quét sử dụng máy chiếu dải sáng dạng lưới lên vật thể, ghi lại sự biến dạng của lưới sáng để tính toán tọa độ 3D. Độ phân giải của công nghệ này cực cao, cho phép tái tạo rõ nét các góc bo nhỏ nhất và các hoa văn siêu mịn với dung sai chỉ từ 0.01mm đến 0.03mm.

Dưới đây là một số loại chi tiết cơ khí điển hình và thiết bị quét được khuyên dùng tại GN3D:

• Bánh răng cơ khí, trục cam: Cần độ chính xác lắp ghép cao. Khuyên dùng máy quét ánh sáng cấu trúc để bàn để giữ độ mịn biên dạng ren và răng.
• Vỏ máy, nắp hộp số, đồ gá kích thước lớn: Khuyên dùng máy quét laser cầm tay để di chuyển linh hoạt quanh các góc khuất, hốc sâu.
• Chi tiết đúc phi kim loại, mẫu đất sét, tượng mỹ thuật: Có thể dùng cả hai công nghệ, ưu tiên quét laser cầm tay để đạt tốc độ nhanh hơn.

Tại sao việc kết hợp quét 3D và in 3D kỹ thuật là cặp bài trùng của nghiên cứu phát triển?

Trong quy trình nghiên cứu phát triển sản phẩm mới (R và D), tốc độ thử nghiệm là yếu tố sống còn quyết định sự thành bại của dự án. Quét 3D đóng vai trò đưa thế giới vật lý vào thế giới số hóa (Physical to Digital), còn in 3D đóng vai trò đưa thế giới số hóa trở lại thế giới vật lý (Digital to Physical). Khi kết hợp hai công nghệ này, doanh nghiệp có thể rút ngắn đến 80% thời gian thiết kế thử nghiệm so với phương pháp chế tạo truyền thống.

Khi có nhu cầu cải tiến một cụm chi tiết sẵn có, quy trình thông thường yêu cầu kỹ sư phải dùng thước kẹp, panme để đo đạc thủ công hàng trăm kích thước, sau đó vẽ lại trên CAD. Với các bề mặt cong phức tạp (freeform surfaces), việc đo thủ công gần như bất khả thi và dễ sai lệch. Quét 3D giải quyết triệt để khó khăn này bằng cách cung cấp biên dạng 3D chuẩn xác trong vài phút. Kỹ sư chỉ việc sửa đổi trực tiếp trên file CAD đã thiết kế ngược: tăng độ dày thành vách, thêm gân tăng cứng, hoặc thay đổi góc thoát khuôn.

Ngay sau khi chỉnh sửa thiết kế trên máy tính, file CAD được xuất sang phần mềm cắt lớp (slicer) để tiến hành in 3D kỹ thuật. Thay vì phải chờ đợi gia công CNC kim loại mẫu thử tốn kém, xưởng in 3D FDM chuyên nghiệp của GN3D hỗ trợ tạo mẫu thử nhanh bằng các loại nhựa kỹ thuật cao cấp như PETG chịu lực, ABS chịu va đập, TPU đàn hồi, hay Nylon (PA) chống mài mòn. Khách hàng có thể lắp ráp thử nghiệm cơ khí ngay lập tức để đánh giá công năng, độ khít và khả năng chịu tải thực tế.

Sự linh hoạt này cho phép các kỹ sư thực hiện hàng chục vòng lặp thiết kế chỉ trong một tuần. Việc phát hiện lỗi thiết kế trên một mẫu in 3D nhựa kỹ thuật có chi phí cực kỳ rẻ so với việc phát hiện lỗi sau khi đã gia công khuôn thép trị giá hàng trăm triệu đồng. Đây chính là chìa khóa giúp các doanh nghiệp sản xuất chế tạo tối ưu hóa chi phí sản xuất và đẩy nhanh tiến độ đưa sản phẩm ra thị trường.

Quy trình dịch vụ quét 3D chuyên nghiệp tại GN3D TPHCM diễn ra thế nào?

Để đảm bảo mỗi tệp dữ liệu bàn giao cho khách hàng đạt độ chính xác cơ khí tối đa, xưởng GN3D vận hành quy trình quét 3D nghiêm ngặt gồm 5 bước khép kín dưới sự giám sát trực tiếp của các kỹ sư cơ khí giàu kinh nghiệm.

• Bước 1: Khảo sát mẫu vật lý và xác định yêu cầu: Chúng tôi đánh giá kích thước mẫu, vật liệu bề mặt và yêu cầu dung sai kỹ thuật của khách hàng. Nếu chi tiết quá lớn hoặc cố định trong dây chuyền sản xuất, GN3D sẽ cử kỹ sư mang máy quét laser cầm tay đến tận nhà máy của khách hàng tại TPHCM và các tỉnh lân cận để thực hiện quét onsite.
• Bước 2: Chuẩn bị bề mặt mẫu: Đối với các bề mặt kim loại sáng bóng, mạ chrome hoặc nhựa trong suốt, kỹ sư sẽ phủ một lớp bột xịt phản quang chuyên dụng siêu mỏng (độ dày lớp bột dưới 0.002mm) để đảm bảo tia quét không bị khúc xạ. Nếu dùng máy quét laser cầm tay, chúng tôi tiến hành dán các điểm định vị (targets) lên vật thể để máy định vị tọa độ trong không gian.
• Bước 3: Thực hiện quét 3D và xử lý dữ liệu thô: Tiến hành quét mẫu từ nhiều góc độ khác nhau để thu thập toàn bộ biên dạng. Phần mềm quét sẽ tự động ghép các phân đoạn quét dựa trên điểm định vị dán trên mẫu để tạo ra đám mây điểm nhất quán. Dữ liệu thô sau đó được xử lý làm sạch nhiễu, vá các lỗ thủng nhỏ để xuất ra file lưới polygon STL sạch.

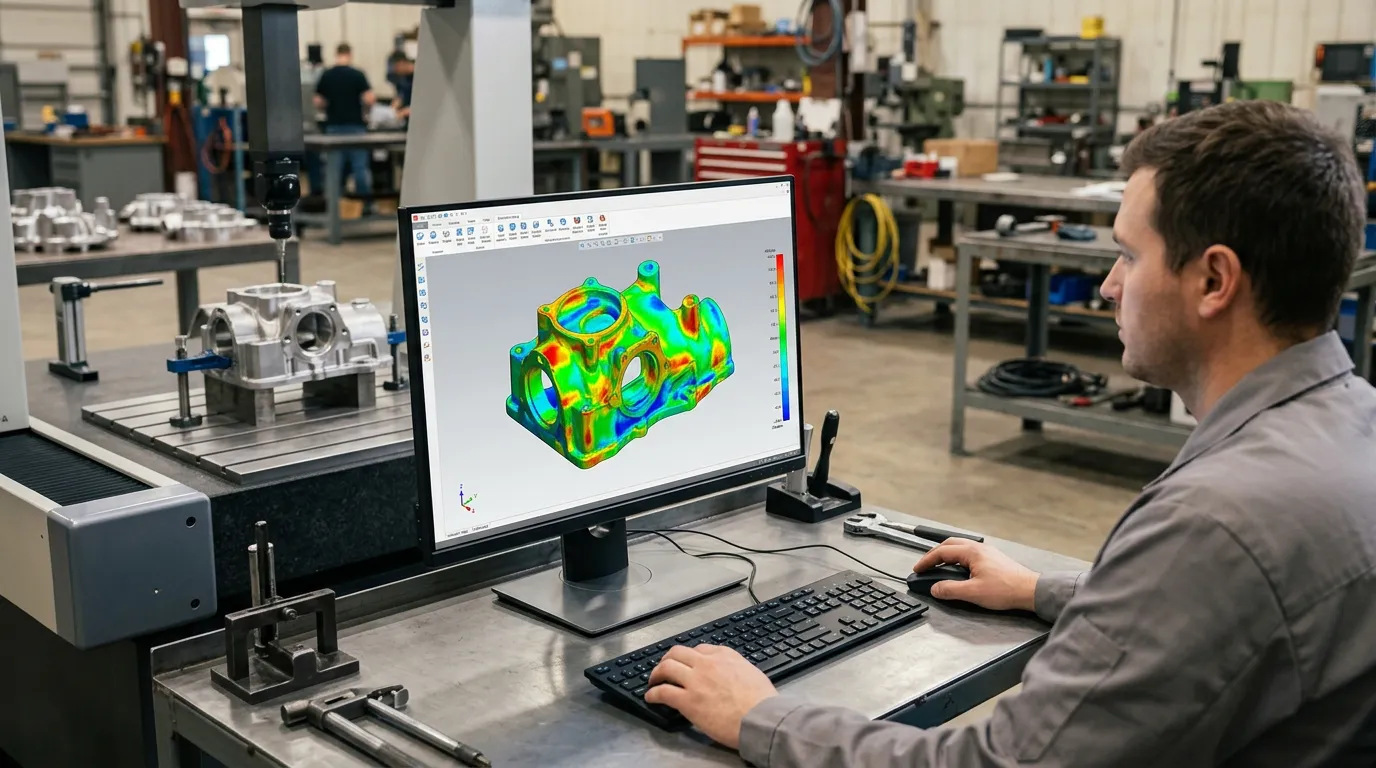

• Bước 4: Thiết kế ngược và kiểm soát chất lượng (QA): Nếu khách hàng yêu cầu đầu ra là file CAD sửa đổi được, kỹ sư thiết kế của GN3D sẽ tiến hành dựng lại mô hình CAD tham số từ lưới quét. Sau khi hoàn thành dựng hình, chúng tôi thực hiện bước kiểm tra đối so sánh chất lượng (Deviation Analysis) bằng cách chồng tệp CAD vừa dựng lên file lưới quét gốc. Phần mềm sẽ xuất ra bản đồ màu thể hiện sai lệch kích thước tại mọi điểm trên bề mặt. GN3D chỉ bàn giao file khi sai lệch nằm trong phạm vi dung sai cho phép (thông thường là dưới 0.02mm đối với chi tiết cơ khí chính xác).
• Bước 5: Bàn giao và hỗ trợ chế tạo: Bàn giao file CAD (.STEP, .IGES) hoặc file lưới (.STL) hoàn chỉnh cho khách hàng. Nếu khách hàng cần chế tạo mẫu thử, GN3D hỗ trợ chuyển tiếp sang xưởng in 3D FDM để in mẫu nhựa kỹ thuật trong thời gian ngắn nhất.

Chi phí quét 3D tại TPHCM phụ thuộc vào những yếu tố kỹ thuật nào?

Mỗi dự án số hóa chi tiết máy đều có tính đặc thù cao, vì vậy giá dịch vụ không cố định theo một barem chung mà được tính toán dựa trên các thông số kỹ thuật thực tế của chi tiết mẫu. Khi gửi yêu cầu báo giá in 3D miễn phí hoặc báo giá quét 3D, quý khách hàng cần lưu ý các yếu tố cốt lõi sau:

• Kích thước vật lý của mẫu: Chi tiết có kích thước lớn đòi hỏi thời gian quét lâu hơn, số lượng điểm định vị dán trên bề mặt nhiều hơn và dung lượng file xử lý nặng hơn. Ngược lại, chi tiết cực kỳ nhỏ nhưng yêu cầu độ phân giải siêu mịn cũng đòi hỏi thời gian thiết lập máy quét cấu trúc ánh sáng tỉ mỉ hơn.
• Độ phức tạp biên dạng bề mặt: Các chi tiết có nhiều hốc sâu khuất tầm nhìn của camera, nhiều khe hở nhỏ, ren ốc chìm hoặc các vách mỏng đan xen phức tạp đòi hỏi kỹ sư phải thay đổi góc quét liên tục và xử lý lưới thủ công rất tỉ mỉ để vá các vùng khuất.
• Yêu cầu định dạng tệp đầu ra: Đây là yếu tố ảnh hưởng lớn nhất đến chi phí. Nếu khách hàng chỉ cần file quét dạng lưới polygon STL để lưu trữ hoặc dùng để in 3D trực tiếp, thời gian xử lý rất nhanh. Tuy nhiên, nếu khách hàng cần thiết kế ngược hoàn chỉnh sang file CAD (.STEP, .IGES) có đầy đủ lịch sử thiết kế để chỉnh sửa ren, lỗ ốc, gờ khớp, kỹ sư thiết kế CAD phải dành nhiều giờ để dựng lại mô hình tham số, dẫn đến chi phí cao hơn.

Tại GN3D, chúng tôi hiểu rằng khách hàng cần thông tin chi phí nhanh chóng để lập kế hoạch sản xuất. Chúng tôi hỗ trợ nhận báo giá in 3D miễn phí và báo giá dịch vụ quét 3d nhanh chóng trong vòng 5 phút sau khi nhận được hình ảnh chụp mẫu từ nhiều góc kèm theo kích thước dài × rộng × cao cơ bản gửi qua Zalo hoặc form liên hệ online.

Một số lưu ý kỹ thuật khi chuẩn bị mẫu vật lý trước khi tiến hành quét 3D

Để quá trình quét 3D diễn ra nhanh chóng và đạt độ chính xác cao nhất, khâu chuẩn bị mẫu vật lý đóng vai trò vô cùng quan trọng. Các kỹ sư cơ khí tại GN3D khuyến nghị khách hàng lưu ý một số điểm kỹ thuật sau trước khi gửi mẫu đến xưởng:

• Làm sạch bề mặt mẫu cơ khí: Các chi tiết máy lấy từ dây chuyền sản xuất thường bám nhiều dầu mỡ, bụi bẩn, hoặc rỉ sét. Các lớp tạp chất này có thể làm thay đổi kích thước thực tế của chi tiết và làm giảm độ bám của bột phản quang hoặc điểm định vị targets. Khách hàng nên làm sạch bề mặt mẫu bằng cồn hoặc dung dịch tẩy rửa cơ khí trước khi quét.
• Giữ nguyên trạng các mối ghép quan trọng: Nếu mẫu là một cụm chi tiết lắp ráp gồm nhiều thành phần, hãy giữ nguyên trạng thái lắp ráp nếu bạn cần quét toàn bộ cụm máy. Kỹ sư sẽ tiến hành quét cụm trước, sau đó tháo rời từng chi tiết để quét độc lập nhằm bảo toàn chính xác quan hệ vị trí tương đối giữa các trục và lỗ ghép.
• Cố định các bộ phận đàn hồi: Đối với các chi tiết làm bằng cao su, silicon hoặc nhựa dẻo có xu hướng biến dạng dưới tác dụng của trọng lực hoặc lực tỳ đè, khách hàng cần phối hợp với kỹ sư kỹ thuật để thiết kế đồ gá phụ trợ giữ mẫu ở trạng thái làm việc tự nhiên trước khi tiến hành quét. Mọi sự biến dạng vật lý trong quá trình quét đều sẽ bị ghi lại vào file số hóa, dẫn đến sai lệch kích thước khi gia công chế tạo về sau.

Giải đáp các thắc mắc thường gặp về công nghệ quét và thiết kế ngược

Dưới đây là tổng hợp các câu hỏi kỹ thuật phổ biến từ các đối tác cơ khí và nghiên cứu phát triển khi sử dụng dịch vụ tại GN3D.

Quét 3D có cần mang mẫu trực tiếp đến xưởng GN3D không?

Không bắt buộc. Đối với các chi tiết nhỏ và vừa có thể di chuyển được, khách hàng nên gửi trực tiếp đến xưởng in 3D thực tại địa chỉ 142 Liên Khu 5-6, Bình Tân, TP.HCM để chúng tôi thực hiện quét trong phòng lab với điều kiện ánh sáng và gá đặt tối ưu nhất. Tuy nhiên, đối với các thiết bị máy móc khổ lớn, dây chuyền sản xuất cố định hoặc mẫu có tính bảo mật cao không thể mang ra ngoài, kỹ sư kỹ thuật sẽ mang thiết bị quét laser cầm tay đến tận nhà máy của quý khách tại TPHCM hoặc các tỉnh lân cận để tiến hành quét onsite trực tiếp.

Những mẫu có bề mặt đen hoặc sáng bóng kim loại có quét được không?

Hoàn toàn quét được. Với công nghệ quét laser xanh đa tia hiện đại tại GN3D, máy có thể thu nhận dữ liệu trực tiếp trên bề mặt đen hoặc kim loại bán bóng. Đối với các mẫu cực kỳ bóng sáng như mạ chrome hoặc trong suốt hoàn toàn như thủy tinh, chúng tôi sẽ phủ một lớp bột mịn phản quang chuyên dụng tự bay hơi sau vài giờ để tạo độ mờ bề mặt giúp máy quét ghi nhận tọa độ chính xác. Lớp bột này hoàn toàn không làm ảnh hưởng đến bề mặt cơ lý của mẫu gốc.

File nhận được sau khi quét 3D là định dạng gì và có chỉnh sửa được không?

Nếu quý khách chỉ sử dụng dịch vụ quét 3D thông thường, tệp bàn giao sẽ là file lưới đa giác dạng STL hoặc OBJ. Tệp này thích hợp cho việc lưu trữ, làm phôi gia công CAM hoặc đưa vào máy in 3D, nhưng không thể chỉnh sửa kích thước hay ren ốc cơ khí. Nếu quý khách yêu cầu thêm dịch vụ thiết kế ngược, GN3D sẽ bàn giao file CAD định dạng STEP hoặc IGES. Đây là các định dạng CAD phổ biến, cho phép quý khách mở bằng mọi phần mềm thiết kế như SolidWorks, AutoCAD, Inventor để chỉnh sửa, hiệu chỉnh kích thước và thiết kế cải tiến một cách dễ dàng.

Sai số hay dung sai thực tế giữa sản phẩm quét 3D và mẫu gốc là bao nhiêu?

Dung sai quét 3D cơ khí chính xác tại GN3D sử dụng máy quét laser cầm tay đạt mức ổn định từ 0.02mm đến 0.05mm tùy thuộc vào kích thước và độ phức tạp của chi tiết mẫu. Đối với các chi tiết nhỏ được quét bằng máy cấu trúc ánh sáng để bàn, độ chính xác có thể đạt tới 0.01mm. Mức sai số này hoàn toàn nằm trong giới hạn cho phép đối với các mối lắp ghép cơ khí thông dụng trong công nghiệp và chế tạo máy.

Để số hóa các chi tiết máy bị mài mòn hoặc cải tiến sản phẩm nhanh chóng, hãy gửi thông tin kích thước và hình ảnh chụp mẫu để nhận báo giá in 3D miễn phí cùng dịch vụ quét 3d chính xác từ các kỹ sư thực chiến của GN3D.
