Các khu công nghiệp tại Bình Dương và Đồng Nai đang đối mặt với sức ép lớn về việc rút ngắn thời gian chuẩn bị sản xuất và giảm chi phí vận hành dây chuyền lắp ráp. Việc chế tạo jig và đồ gá theo phương pháp gia công CNC truyền thống thường mất từ 3 đến 7 ngày, đi kèm chi phí phôi kim loại cao. Để giải quyết bài toán này, dịch vụ in 3d bình dương và Đồng Nai của GN3D Studio cung cấp giải pháp gia công nhanh các chi tiết kỹ thuật bằng công nghệ in 3D FDM chuyên sâu. Phương pháp này rút ngắn thời gian hoàn thành sản xuất xuống còn 24–48h và tối ưu hóa chi phí gia công hiệu quả.
In 3D Bình Dương là giải pháp gia công nhanh các loại jig, đồ gá và linh kiện cơ khí bằng công nghệ in 3D FDM, giúp các nhà máy tại các khu công nghiệp Bình Dương và Đồng Nai thay thế chi tiết kim loại bằng nhựa kỹ thuật chịu lực.
| Đặc tính so sánh | Jig gia công CNC (Nhôm/POM) | Jig chế tạo bằng in 3D FDM (PETG/PA) |
|---|---|---|
| Thời gian gia công | 3–7 ngày làm việc | 24–48 giờ hoàn thành |
| Chi phí chế tạo | Trung bình cao do hao phí phôi cơ học | Cạnh tranh, tối ưu theo lượng nhựa tiêu hao |
| Dung sai hình học | ±0.02mm đến ±0.05mm | ±0.1mm (đáp ứng tiêu chuẩn khớp lắp ráp) |
| Trọng lượng chi tiết | Nặng, khó thao tác cầm tay liên tục | Nhẹ hơn 50%–70% nhờ cấu trúc infill rỗng |
| Khả năng thay thế | Tốn thời gian làm lại phôi mới từ đầu | In bù chi tiết lỗi trong vài giờ qua file CAD |
| Bảo vệ linh kiện | Dễ gây trầy xước bề mặt nhựa hoặc PCB | Bề mặt nhựa FDM hoặc TPU chống trầy xước |
Để hiểu rõ hơn về ứng dụng thực tế của công nghệ này tại Bình Dương và Đồng Nai, dưới đây là phân tích chi tiết từ góc độ kỹ sư vận hành xưởng in 3D GN3D.
Nhu cầu sử dụng jig và đồ gá in 3D tại các khu công nghiệp Bình Dương và Đồng Nai
Bình Dương và Đồng Nai tập trung hàng loạt khu công nghiệp lớn như VSIP I, VSIP II, Mỹ Phước, Sóng Thần, Amata, Biên Hòa. Các nhà máy lắp ráp linh kiện điện tử, thiết bị ô tô và bán dẫn tại đây vận hành liên tục 24/7. Điều này đòi hỏi số lượng lớn các loại jig định vị, jig kiểm tra (Go/No-Go gauges), jig hàn mạch và đồ gá lắp ráp chuyên dụng.
Phương pháp chế tạo truyền thống sử dụng máy CNC để phay POM, Teflon hoặc nhôm 6061. Dù đạt độ chính xác cao, CNC bộc lộ hạn chế lớn khi nhà máy cần thay đổi thiết kế sản phẩm liên tục. Mỗi lần thay đổi file STEP của jig, kỹ sư phải lập trình lại, mua phôi mới và chờ máy gia công, gây gián đoạn dây chuyền.
Với dịch vụ in 3d bình dương và Đồng Nai của GN3D Studio, quy trình này được rút ngắn tối đa. Công nghệ in 3D FDM cho phép chuyển đổi trực tiếp từ file thiết kế 3D thành sản phẩm thực tế chỉ sau vài giờ. Hơn nữa, việc sử dụng các cấu trúc rỗng bên trong (mật độ infill) giúp giảm khối lượng của jig. Nhân viên vận hành dây chuyền có thể cầm nắm, thao tác đồ gá nhẹ nhàng hàng nghìn lần mỗi ngày mà không bị mỏi tay, gián tiếp nâng cao năng suất lao động.
Lựa chọn nhựa kỹ thuật phù hợp cho đồ gá nhà xưởng
Mỗi dây chuyền lắp ráp có những yêu cầu cơ lý hóa riêng biệt đối với jig và đồ gá. Việc chọn sai vật liệu in 3D sẽ dẫn đến tình trạng mòn vẹt răng khớp, biến dạng do nhiệt hoặc nứt vỡ khi chịu lực kẹp. Tại xưởng in 3D GN3D, chúng tôi tư vấn giải pháp dựa trên đặc tính kỹ thuật của từng dòng nhựa in.
Nhựa PETG là vật liệu được lựa chọn nhiều cho các loại jig định vị thông thường. PETG có độ co ngót thấp, giúp giữ đúng kích thước bản vẽ. Ngoài ra, khả năng kháng hóa chất tốt của PETG giúp đồ gá chịu được dung dịch cồn vệ sinh mạch hoặc dầu mỡ công nghiệp trong môi trường nhà xưởng.
Nhựa ABS phù hợp cho các đồ gá làm việc gần nguồn nhiệt hoặc trong buồng sấy nhẹ. ABS có nhiệt độ kính hóa khoảng 105°C, cao hơn hẳn mức 80°C của PETG. Tuy nhiên, ABS dễ gặp hiện tượng cong vênh (warping) khi in các chi tiết có diện tích bề mặt lớn, đòi hỏi máy in phải có buồng giữ nhiệt kín và kiểm soát gió quạt làm mát chặt chẽ.
Nhựa PA (Nylon) là giải pháp phù hợp cho các chi tiết jig chịu ma sát liên tục như bánh răng định hướng hoặc thanh trượt dẫn hướng. Nylon có độ bền kéo vượt trội và hệ số ma sát bề mặt thấp. Để tăng cường độ cứng vững, chúng tôi thường kết hợp sử dụng nhựa PA pha sợi carbon (PA-CF) để chế tạo các cánh tay jig chịu lực nén lớn.
Nhựa dẻo TPU lại đóng vai trò là lớp đệm bảo vệ. Các đầu kẹp jig bằng nhựa cứng dễ làm xước vỏ thiết bị hoặc nứt mạch PCB khi công nhân siết lực quá mạnh. Bằng cách in một lớp đệm TPU mềm dẻo bọc bên ngoài đầu kẹp, lực ép được phân bổ đều và triệt tiêu nguy cơ gây xước hỏng sản phẩm.
Thử nghiệm thực tế: Hiệu chuẩn dung sai jig định vị linh kiện tại xưởng gia công
Để chứng minh năng lực gia công thực tế, dưới đây là chi tiết ca hiệu chuẩn và chế tạo đồ gá kẹp bo mạch điện tử cho một đối tác tại Khu công nghiệp VSIP II, Bình Dương.
Yêu cầu kỹ thuật của khách hàng:
- Loai chi tiết: Jig định vị khay chứa PCB trong công đoạn kiểm tra chức năng.
- Kích thước tổng thể: 180×120×45mm.
- Vật liệu chỉ định: Nhựa PETG màu đen để chống tĩnh điện nhẹ và chịu dầu mỡ.
- Dung sai lắp ghép cơ khí yêu cầu: ±0.15mm (đảm bảo bo mạch trượt khít vào khe định vị mà không bị rơ lắc).
Nhật ký kỹ thuật và thông số thiết lập tại xưởng gia công:
- Thiết lập slicer trong Bambu Studio: Bù co ngót vật liệu cho nhựa PETG trên trục X/Y ở mức 0.6%. Nếu không bù thông số này, kích thước dài 180.00mm sau khi nguội sẽ co lại còn khoảng 178.90mm, gây chật khít không thể lắp mạch.

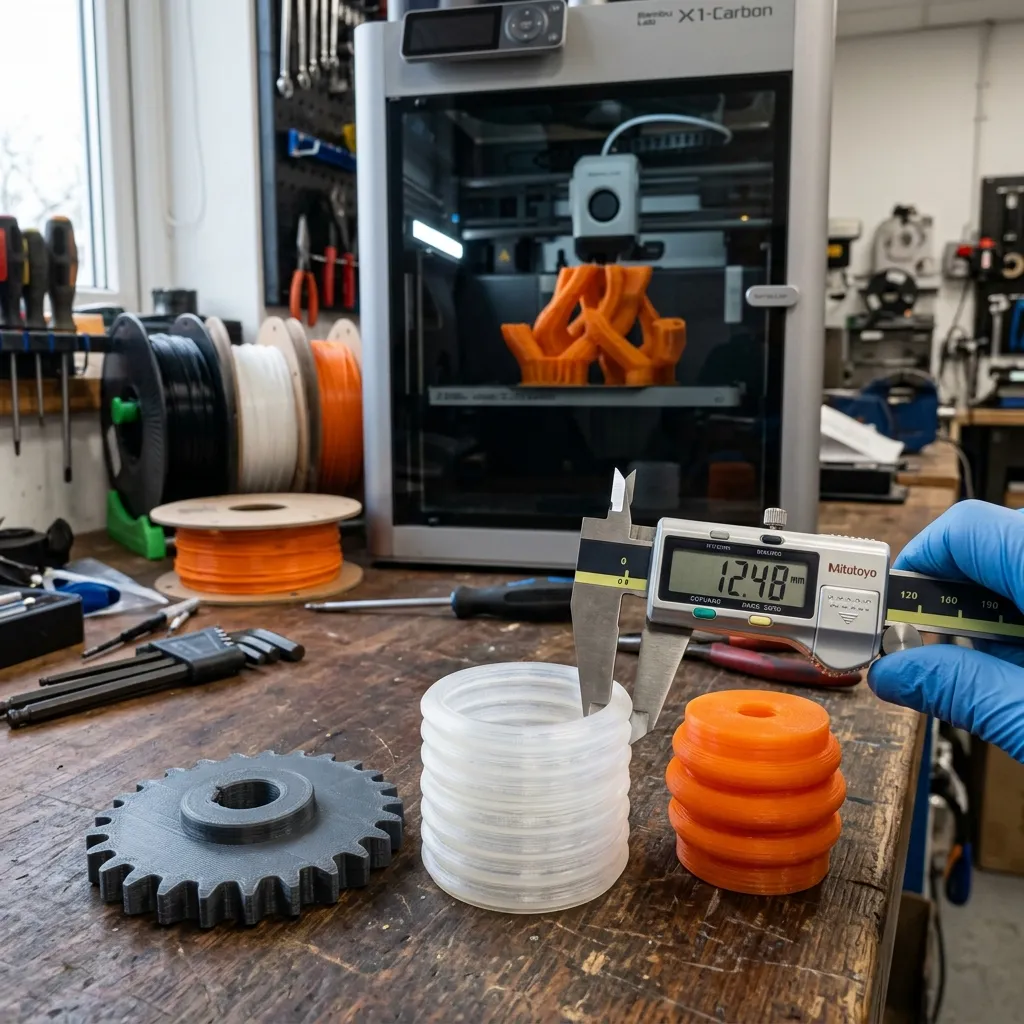

- Lựa chọn máy in: Sử dụng máy in 3D Bambu Lab X1C với đầu phun (nozzle) thép cứng đường kính 0.4mm để đảm bảo độ sắc nét của góc bo.
- Cài đặt chiều cao lớp in (layer height): Thiết lập ở mức 0.2mm để cân bằng giữa độ mịn bề mặt thành vách và thời gian gia công.
- Mật độ infill (độ đặc): Đặt ở mức 40% với pattern dạng Gyroid. Cấu trúc Gyroid giúp lực nén phân bổ đều 3D, tránh hiện tượng jig bị nứt dọc thớ nhựa khi công nhân kẹp đòn bẩy cơ khí.
- Tốc độ in thành ngoài (outer wall speed): Giảm xuống còn 50mm/s để đầu phun di chuyển ổn định, giảm hiện tượng rung động gây lỗi ghosting trên bề mặt định vị.
Kết quả đo đạc thực tế sau khi hoàn thành:
- Kỹ sư kỹ thuật tiến hành đo kiểm bằng thước kẹp điện tử Mitutoyo kỹ thuật số (độ phân giải đo 0.01mm) tại 5 điểm then chốt trên jig.
- Kích thước chiều dài danh nghĩa: 180.00mm.
- Kích thước đo thực tế: 180.08mm (sai lệch +0.08mm).
- Kích thước chiều rộng khe cắm PCB danh nghĩa: 12.50mm.
- Kích thước khe đo thực tế: 12.44mm (sai lệch -0.06mm).
- Tất cả các điểm đo đều nằm trong khoảng dung sai ±0.1mm của xưởng GN3D, đạt yêu cầu lắp ráp của đối tác.
Thời gian hoàn thành: 36 giờ cho toàn bộ lô hàng 50 cái (bao gồm cả công đoạn in mẫu thử nghiệm để khách hàng chạy thử trực tiếp trên dây chuyền). Chi phí sản xuất thực tế giảm 65% so với phương án gia công CNC nhựa POM trước đó của đơn vị cơ khí chính xác tại địa phương.
Quy trình gia công và giao hàng nhanh cho doanh nghiệp B2B
GN3D Studio đã chuẩn hóa quy trình dịch vụ để phục vụ chuyên nghiệp các khách hàng doanh nghiệp tại khu vực Bình Dương, Đồng Nai và các tỉnh lân cận. Chúng tôi hiểu rằng trong sản xuất công nghiệp, mỗi giờ dừng máy đều gây ra tổn thất chi phí lớn.
Đầu tiên, quy trình tiếp nhận thông tin được tối ưu hóa trực tuyến. Khách hàng chỉ cần gửi file thiết kế kỹ thuật dưới các định dạng file STL, file OBJ, hoặc file STEP qua Zalo hoặc form liên hệ. Trường hợp nhà máy chưa có bản vẽ số hóa, kỹ sư của chúng tôi sẽ hỗ trợ thiết kế dựng file từ ảnh chụp có kích thước đầu vào hoặc bản vẽ tay phác thảo. Chúng tôi cung cấp dịch vụ báo giá miễn phí trong 5 phút sau khi nhận đầy đủ yêu cầu kỹ thuật.
Sau khi thống nhất phương án vật liệu và số lượng, xưởng in 3D GN3D tại địa chỉ 142 Liên Khu 5-6, Bình Tân, TP.HCM sẽ kích hoạt hệ thống máy in hoạt động liên tục. Chúng tôi chuyên in 3D FDM chuyên sâu, tập trung tinh chỉnh tối đa cho từng dòng nhựa kỹ thuật để đảm bảo chất lượng đồng đều trên toàn bộ lô hàng lớn.
Khi sản phẩm hoàn thành, bộ phận kiểm định chất lượng QA sẽ đo đạc ngẫu nhiên các kích thước lắp ghép để đảm bảo dung sai ±0.1mm trước khi đóng gói. Lô hàng sẽ được vận chuyển nhanh và bàn giao tận nơi tại nhà máy của khách hàng ở Bình Dương, Đồng Nai trong vòng 24–48h. Với các trường hợp khẩn cấp (sự cố hỏng jig đột xuất trên băng chuyền), khách hàng có thể liên hệ trực tiếp qua Zalo để kích hoạt quy trình rush order (đơn hàng gấp) nhằm tối thiểu hóa thời gian dừng máy của nhà xưởng.
Đặc biệt, GN3D Studio tập trung hỗ trợ các doanh nghiệp B2B với đầy đủ năng lực:
- Thời gian giao hàng: Giao hàng trong 24–48h toàn quốc — kể cả khi doanh nghiệp cần chuyển sản phẩm ra chi nhánh tại Hà Nội, Đà Nẵng hay Cần Thơ. Rush order: liên hệ Zalo để được ưu tiên xử lý trước.
- Dung sai kỹ thuật: Dung sai ±0.1mm — đủ chuẩn cho chi tiết kỹ thuật, khớp ghép và prototype cơ khí hoạt động chính xác.
- Báo giá nhanh: Nhận báo giá miễn phí trong 5 phút — gửi file qua Zalo hoặc form online. Không cần gặp trực tiếp, không cần hẹn lịch làm việc phức tạp.
- Hỗ trợ file in: Chưa có file 3D? Không sao — GN3D hỗ trợ chuyển đổi từ ảnh chụp, bản vẽ tay hoặc bản vẽ kỹ thuật 2D thành file in được dễ dàng.
- Đa dạng vật liệu: Danh mục vật liệu đa dạng gồm PLA, PETG, ABS, TPU (nhựa dẻo), PA/Nylon — mỗi loại có profile in riêng được GN3D tinh chỉnh tỉ mỉ để tối ưu kết quả gia công cơ lý.
- Xưởng in thực tế: Xưởng in 3D thực tại địa chỉ 142 Liên Khu 5-6, Bình Tân, TP.HCM. Khách hàng có thể đến trực tiếp kiểm tra mẫu thực tế trước khi nhận hàng loạt lớn.
- FDM chuyên sâu: GN3D Studio chuyên in 3D FDM — không phải SLA hay resin đại trà. Chúng tôi tập trung 100% vào công nghệ in FDM để đạt kết quả phù hợp nhất cho từng loại vật liệu kỹ thuật chịu tải.
Câu hỏi thường gặp về dịch vụ in 3D jig và đồ gá công nghiệp
Các thắc mắc phổ biến từ bộ phận kỹ thuật và bộ phận mua hàng của các nhà máy sẽ được giải đáp chi tiết dưới đây.
Jig nhựa in 3D FDM có chịu được lực siết ốc lặp đi lặp lại không?
Có, nếu cấu trúc ren được xử lý cơ khí đúng cách. Để tránh tình trạng ren nhựa bị tuột hoặc mòn sau vài lần tháo lắp ốc kim loại, GN3D áp dụng phương pháp cấy insert ren nhiệt (chốt ren đồng). Kỹ thuật này đòi hỏi thiết kế lỗ in có đường kính nhỏ hơn chốt đồng một khoảng chính xác, sau đó dùng đầu gia nhiệt để ép chốt ren đồng ngập vào lòng nhựa. Khi nguội đi, nhựa kỹ thuật sẽ co ngót và bám chặt lấy chốt đồng, tạo ra mối ghép ren kim loại có độ bền cao trên thân jig nhựa, cho phép tháo lắp liên tục mà không gây biến dạng ren.
Nhựa in 3D nào chịu được nhiệt độ sấy trên 80°C trong nhà máy?
Đối với môi trường làm việc từ 80°C đến dưới 100°C, nhựa ABS hoặc nhựa ASA là những vật liệu phù hợp để gia công đồ gá. Các dòng nhựa này duy trì độ bền cơ học tốt và không bị biến mềm như nhựa PLA (bị giới hạn nhiệt độ kính hóa ở 60°C). Trường hợp đồ gá phải làm việc liên tục trong tủ sấy nhiệt độ trên 110°C, kỹ sư cần cân nhắc chuyển sang nhựa chịu nhiệt chuyên dụng hoặc nhựa PA (Nylon) được xử lý ủ nhiệt sau in để cải thiện tính chất chịu nhiệt.
GN3D Studio có hỗ trợ dựng file in 3D từ đồ gá kim loại có sẵn không?
Có. Đối với các đồ gá kim loại cũ bị mòn hoặc hỏng hóc chưa có file CAD, khách hàng chỉ cần gửi mẫu thực tế đến xưởng in 3D GN3D. Đội ngũ kỹ sư sẽ sử dụng thiết bị đo lường chính xác kết hợp phần mềm chuyên dụng để thực hiện thiết kế ngược, dựng lại file STEP chuẩn xác và tiến hành in 3D thay thế bằng nhựa kỹ thuật cho quý khách.
Thời gian giao hàng jig in 3D về Bình Dương và Đồng Nai mất bao lâu?
Thông thường, các đơn hàng jig số lượng dưới 20 cái sẽ được sản xuất và giao đến tay khách hàng tại Bình Dương, Đồng Nai trong 24–48h. Với các đơn hàng gấp cần thay thế ngay lập tức trên dây chuyền, hãy thông báo tình trạng rush order qua Zalo để chúng tôi sắp xếp máy in ưu tiên và bố trí vận chuyển hỏa tốc trong ngày.
Nếu cần tư vấn lựa chọn nhựa kỹ thuật hoặc muốn nhận báo giá nhanh cho dự án gia công jig và đồ gá nhà xưởng, hãy liên hệ trực tiếp với chúng tôi. Quý khách có thể gửi file STEP để nhận báo giá in 3D hoặc tìm hiểu thêm về dịch vụ in 3D kỹ thuật FDM của GN3D Studio để tối ưu hóa dây chuyền sản xuất ngay hôm nay.
