Khi chế tạo các chi tiết cơ khí có cấu trúc rỗng bên trong, đường ống dẫn khí ngoằn ngoèo hoặc các khớp động lồng vào nhau, các kỹ sư thường đối mặt với một bức tường giới hạn của công nghệ in sợi FDM truyền thống. Việc bóc cấu trúc hỗ trợ (support) ở các vị trí hốc kẹt hay rãnh ngầm là điều gần như bất khả thi. Để giải quyết triệt để bài toán này, công nghệ in 3D SLS (Selective Laser Sintering) bột nhựa PA12 đã ra đời như một giải pháp cứu cánh. Phương pháp này cho phép tự do tạo hình mà không cần đến bất kỳ cấu trúc support nào, mở ra tiềm năng sản xuất hàng loạt nhỏ các linh kiện cơ khí chính xác, độ bền cao và đồng nhất về cơ tính.
In 3D SLS là công nghệ thiêu kết laser chọn lọc, sử dụng tia laser năng lượng cao để nung chảy bột nhựa polymer (phổ biến nhất là PA12) theo từng lớp mỏng, xếp chồng lên nhau để tạo thành vật thể 3D hoàn chỉnh mà không cần cấu trúc support nâng đỡ.
| Đặc tính kỹ thuật | In 3D bột nhựa SLS | In 3D nhựa sợi FDM |
|---|---|---|
| Cấu trúc hỗ trợ (Support) | Hoàn toàn không cần | Bắt buộc phải có với các góc nhô > 45° |
| Đặc tính cơ học (Cơ tính) | Đồng nhất mọi hướng (Isotropic) | Không đồng nhất giữa các lớp (Anisotropic) |
| Độ mịn bề mặt | Nhám cát mịn đồng đều, không rõ vân lớp | Rõ đường vân lớp, cần xử lý bề mặt nhiều |
| Khả năng in chi tiết rỗng | Rất tốt (cần lỗ thoát bột dư) | Giới hạn bởi khả năng bắc cầu (bridging) |
| Vật liệu chính | Bột nhựa PA12 (Nylon), PA11 | Nhựa cuộn PLA, PETG, ABS, TPU, PA/Nylon |
| Dung sai chế tạo | ±0.1mm đến ±0.2mm | Dung sai ±0.1mm (đã hiệu chuẩn tốt) |
Công nghệ in 3D SLS hoạt động thế nào để loại bỏ cấu trúc support?
Để hiểu tại sao in 3D SLS không cần support, chúng ta phải nhìn vào buồng in của máy. Khác với việc đầu phun đắp từng đường nhựa nóng chảy lên bàn in như FDM, máy in SLS sở hữu một bể chứa đầy bột nhựa mịn (kích thước hạt bột chỉ khoảng 50 micromet). Trước khi in, toàn bộ buồng chứa bột được làm nóng lên nhiệt độ tiệm cận điểm nóng chảy của nhựa PA12 (khoảng 170°C đến 180°C).

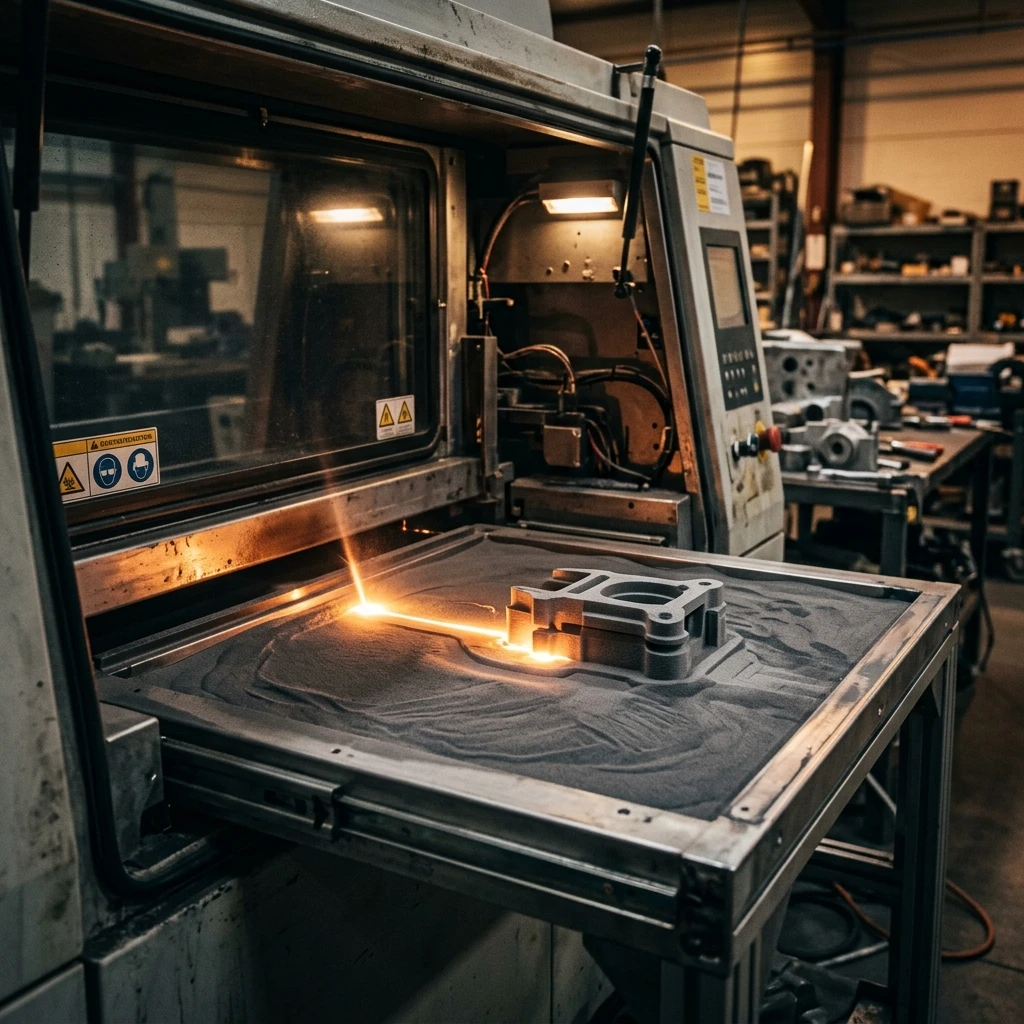

Một thanh gạt sẽ phủ một lớp bột nhựa mỏng lên bề mặt bàn in. Tiếp theo, tia laser carbon dioxide (CO2) công suất lớn sẽ quét qua bề mặt bể bột theo lát cắt 2D của file thiết kế. Năng lượng laser làm các hạt bột nóng chảy cục bộ và liên kết chặt chẽ với nhau. Ngay sau khi lớp in thứ nhất hoàn thành, bàn in hạ xuống một khoảng bằng chiều cao lớp in (thường là 0.1mm), thanh gạt tiếp tục phủ một lớp bột mới lên và chu kỳ quét laser lặp lại.
Bí quyết nằm ở chỗ: những phần bột nhựa không được laser quét qua vẫn nằm nguyên trong bể. Lượng bột thừa xung quanh này tự đóng vai trò như một giá đỡ tự nhiên ôm khít lấy chi tiết đang hình thành bên trên. Nhờ vậy, ngay cả những góc treo 90°, các chi tiết nằm lơ lửng hay các rãnh ngầm chéo cũng không bị đổ sụp trong suốt quá trình in. Sau khi hoàn thành, kỹ sư chỉ cần nhấc toàn bộ khối bột ra khỏi buồng in, thổi sạch lớp bột lỏng lẻo bằng khí nén hoặc bắn cát mịn để thu về chi tiết cơ khí hoàn thiện hoàn hảo.
Tại sao in 3D SLS là lựa chọn hàng đầu cho chi tiết cơ khí phức tạp?
Bột nhựa PA12 thiêu kết bằng laser đem lại những đặc tính vượt trội mà các kỹ sư thiết kế máy luôn tìm kiếm. Dưới đây là ba lý do chính giúp công nghệ này thống trị phân khúc sản xuất linh kiện phức tạp:
Thứ nhất, tính tự do tuyệt đối trong thiết kế hình học. Bạn có thể thiết kế các cấu trúc rỗng dạng tổ ong (lattice) siêu nhẹ để giảm khối lượng linh kiện, hoặc thiết kế các đường dẫn chất lỏng, khí nén chạy ngầm xoắn ốc bên trong lòng chi tiết. Đây là những biên dạng mà không một phương pháp gia công CNC hay in FDM nào có thể thực hiện được do không thể đưa dụng cụ cắt hoặc không thể bóc support vào bên trong.
Thứ hai, cơ tính đồng nhất theo mọi hướng (Isotropic). Đây là nhược điểm chí mạng của in FDM khi chi tiết dễ bị nứt vỡ ở ranh giới giữa các lớp in dọc theo trục Z. Với in SLS, nhờ buồng in luôn được giữ ở nhiệt độ cực cao kết hợp năng lượng laser thiêu kết đồng đều, sự liên kết giữa các lớp bột nhựa đạt đến độ bão hòa cơ học. Chi tiết SLS có độ bền kéo, độ uốn và chịu va đập đồng đều theo cả ba trục X, Y và Z, đáp ứng hoàn hảo các tiêu chuẩn khắt khe của chi tiết cơ khí chịu lực thực tế.

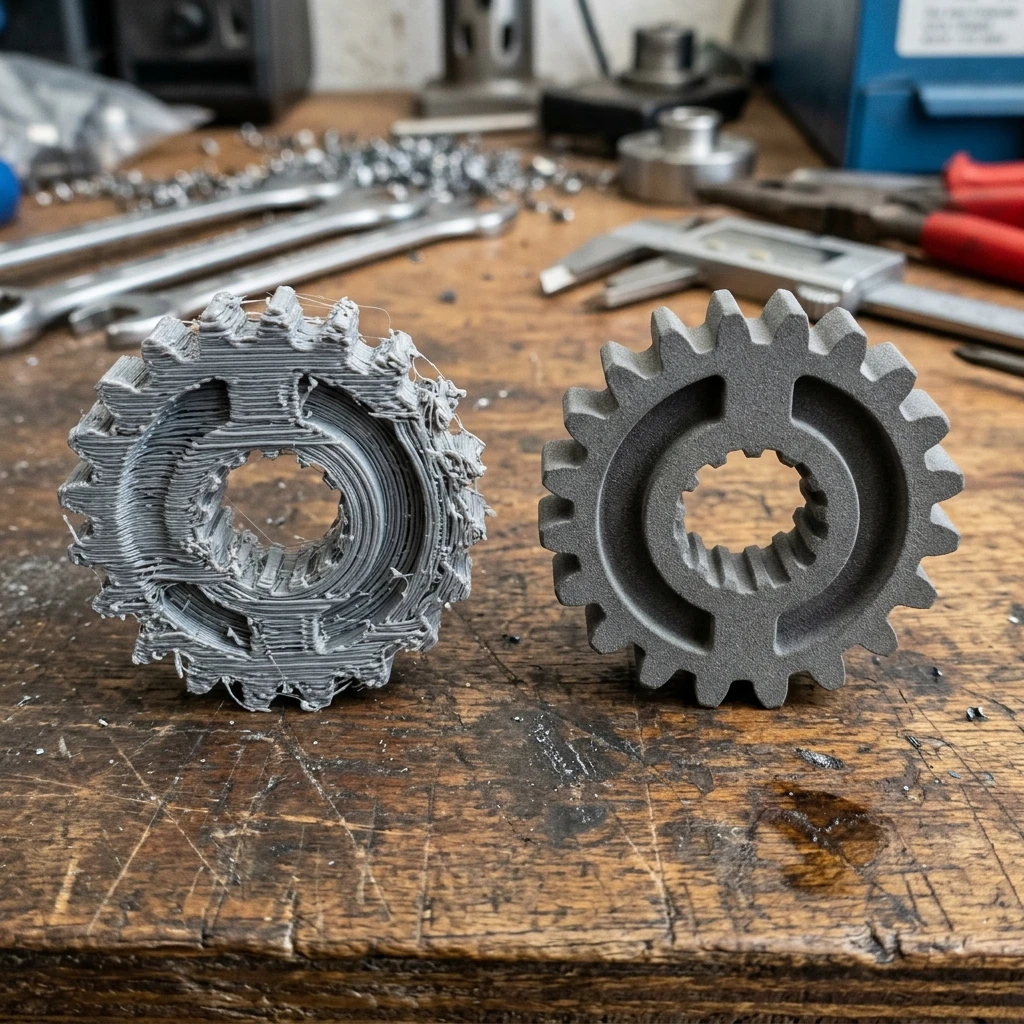

Thứ ba, chất lượng bề mặt mịn màng đồng nhất. Sản phẩm sau khi thổi bột có bề mặt nhám nhẹ như hạt cát mịn trên kim loại, không để lộ các đường vân lớp in thô ráp như FDM. Bề mặt này rất dễ nhuộm màu, sơn phủ hoặc rung bóng hóa chất để đạt tính thẩm mỹ và độ kín khít kỹ thuật tối đa.
Tối ưu thiết kế cơ khí khi chuyển từ in FDM sang in SLS bột nhựa
Dù in SLS mang lại sự tự do thiết kế rất lớn, các kỹ sư cơ khí tại GN3D Studio vẫn khuyên bạn tuân thủ các nguyên tắc thiết kế quan trọng sau đây để tối ưu hóa chất lượng bề mặt và độ bền của chi tiết:
- Độ dày thành vách tối thiểu: Để đảm bảo chi tiết không bị biến dạng hoặc nứt trong quá trình thiêu kết và làm nguội, độ dày thành vách tối thiểu nên giữ ở mức 1.0mm. Với các chi tiết chịu lực lớn, độ dày lý tưởng là từ 1.5mm đến 3.0mm.
- Thiết kế lỗ thoát bột (Escape Holes): Khi bạn thiết kế các cấu trúc rỗng hoặc đường ống ngầm bên trong để tiết kiệm vật liệu và giảm trọng lượng, lượng bột nhựa chưa thiêu kết sẽ bị kẹt lại bên trong. Bắt buộc phải bố trí ít nhất hai lỗ thoát bột có đường kính tối thiểu là 3.0mm (lý tưởng là 5.0mm) ở các vị trí đối xứng để dễ dàng dùng khí nén thổi sạch bột thừa ra ngoài.
- Khoảng hở khớp động (Clearance): SLS có thể in các cơ cấu lắp ráp động hoàn chỉnh trong một lần in duy nhất (ví dụ: khớp cầu, xích, bánh răng lồng nhau). Tuy nhiên, để tránh tình trạng nhiệt lượng từ tia laser lan tỏa làm dính chặt các bề mặt chuyển động với nhau, khoảng hở tối thiểu giữa các bề mặt lắp ghép phải đạt từ 0.3mm đến 0.5mm.
- Tránh các khối đặc quá lớn: Các khối nhựa đặc có thể tích lớn tích tụ rất nhiều nhiệt trong buồng in, dễ dẫn đến hiện tượng co ngót không đồng đều và gây cong vênh (warping) bề mặt. Giải pháp là thiết kế rỗng phần lõi và gia cố bằng các gân chịu lực bên trong.
Case study thực tế: Giải bài toán chế tạo cánh tay gá hút chân không tại GN3D
Để minh họa rõ nét nhất hiệu quả của việc loại bỏ cấu trúc support, chúng tôi xin chia sẻ một câu chuyện thực tế diễn ra ngay tại xưởng in 3D GN3D.

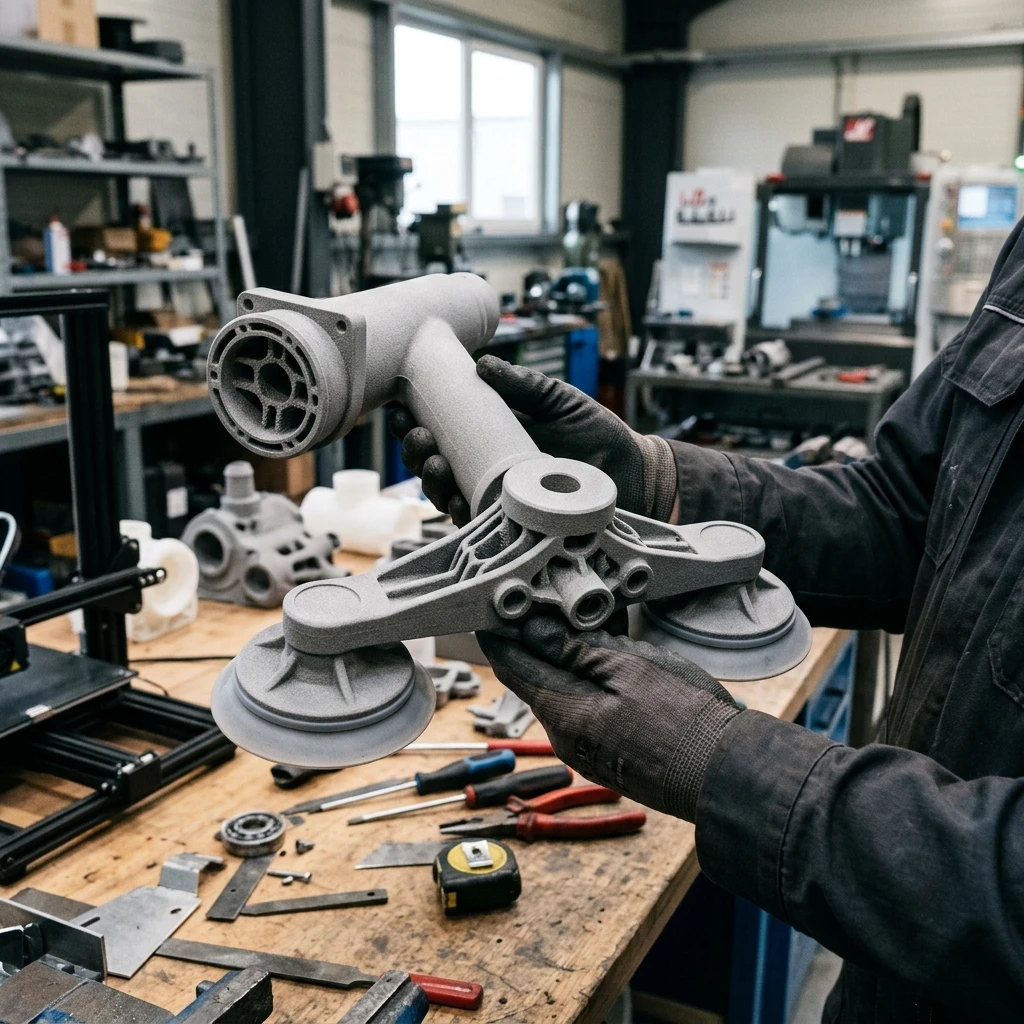

Tháng trước, một kỹ sư từ nhà máy sản xuất linh kiện điện tử tại quận Bình Tân tìm đến GN3D Studio với một yêu cầu hóc búa. Họ cần chế tạo gấp một cánh tay gá hút chân không kích thước 150×80×50mm lắp trên băng chuyền tự động tốc độ cao. Yêu cầu của chi tiết là phải tích hợp đường dẫn khí ngầm có đường kính đường ống chỉ 4.0mm uốn cong ngặt nghèo bên trong thân gá để hút các bản mạch điện tử.
Ban đầu, khách hàng đã thử sử dụng dịch vụ in 3D kỹ thuật FDM bằng nhựa PETG chịu lực tại một đơn vị khác. Kết quả là đường dẫn khí ngầm bên trong bắt buộc phải sinh cấu trúc support để chống trần ống dẫn khí. Do đường dẫn uốn cong phức tạp, kỹ sư không thể bóc sạch support bên trong, dẫn đến tình trạng support rơi rụng làm tắc nghẽn hoàn toàn đường khí hút. Khi thử nghiệm lắp ráp, cánh tay gá không đủ lực hút và liên tục làm rơi bản mạch.
Khi chuyển giao dự án sang GN3D Studio, chúng tôi đã phân tích file STEP và tư vấn chuyển đổi công nghệ sang in bột nhựa SLS PA12. Chi tiết được đặt chéo góc trong bể bột để phân bổ nhiệt đều. Nhờ cơ chế tự đỡ của bột nhựa, đường dẫn khí 4.0mm ngầm hoàn toàn thông thoáng. Sau khi in xong, chúng tôi chỉ cần dùng súng xịt khí nén áp lực cao thổi qua hai đầu cổng kết nối, toàn bộ bột PA12 chưa nóng chảy bên trong đường dẫn đã được đẩy sạch ra ngoài.
Kết quả nghiệm thu khiến khách hàng rất hài lòng: cánh tay gá đạt độ kín khí 100%, chịu lực hút chân không liên tục mà không hề rò rỉ hay nứt vỡ lớp nhờ cơ tính isotropic đồng nhất. Cánh tay robot hoạt động bền bỉ liên tục 3 ca một ngày suốt một tháng qua mà không phát sinh bất kỳ sự cố kỹ thuật nào.
Đâu là giải pháp phù hợp nhất cho dự án của bạn?
Công nghệ in SLS bột nhựa PA12 là vũ khí tối thượng cho các chi tiết cơ khí rất phức tạp và yêu cầu cơ tính cao. Tuy nhiên, tính kinh tế luôn là yếu tố quyết định trong sản xuất. Do chi phí đầu tư máy in SLS và nguyên liệu bột nhựa PA12 khá đắt đỏ, in SLS thường có giá thành cao hơn FDM khi chế tạo các khối hình học đơn giản.
Vì vậy, nếu chi tiết của bạn không có các rãnh ngầm quá phức tạp, các khớp lồng chuyển động hay yêu cầu bề mặt nhẵn mịn như nhám cát, việc sử dụng các công nghệ in sợi truyền thống vẫn là giải pháp thông minh giúp tối ưu hóa chi phí.
Tại GN3D Studio, chúng tôi thấu hiểu từng ưu nhược điểm của mỗi công nghệ in. GN3D Studio chuyên in 3D FDM — không phải SLA hay resin đại trà. Chúng tôi tập trung 100% vào FDM để đạt kết quả tốt nhất cho từng loại vật liệu. Chúng tôi mang đến cho khách hàng dịch vụ gia công FDM chuyên sâu với:
- Dung sai ±0.1mm — đủ chuẩn cho chi tiết kỹ thuật, khớp ghép và prototype cơ khí.
- Danh mục vật liệu: PLA, PETG, ABS, TPU (nhựa dẻo), PA/Nylon — mỗi loại có profile in riêng được GN3D tinh chỉnh để tối ưu kết quả.
- Xưởng in 3D thực tại: 142 Liên Khu 5-6, Bình Tân, TP.HCM. Bạn có thể đến trực tiếp kiểm tra mẫu trước khi nhận hàng.
Nếu bạn đang phân vân chưa biết chi tiết của mình nên sử dụng công nghệ FDM nhựa sợi thông thường hay cần nâng cấp lên in bột nhựa SLS, hãy gửi bản vẽ cho chúng tôi. Chỉ cần gửi file STEP hoặc STL, bạn sẽ nhận được báo giá in 3D miễn phí trong vòng 5 phút cùng sự tư vấn kỹ thuật chuyên sâu từ đội ngũ kỹ sư lành nghề của GN3D. Giao hàng trong 24–48h toàn quốc — kể cả khi bạn ở Hà Nội, Đà Nẵng hay Cần Thơ. Rush order: liên hệ Zalo để được ưu tiên hỗ trợ.
Những câu hỏi thường gặp về công nghệ in 3D SLS bột nhựa PA12
Dưới đây là tổng hợp giải đáp cho các thắc mắc phổ biến của các kỹ sư thiết kế khi lần đầu tiếp cận công nghệ in thiêu kết laser bột nhựa:
Bột nhựa PA12 dùng trong in SLS có độ bền cơ học thế nào so với nhựa PA12 dạng sợi in FDM?
Nhờ cơ chế thiêu kết bằng laser trong buồng nhiệt cao đồng đều, chi tiết in SLS bằng bột PA12 có liên kết giữa các lớp đạt độ bão hòa lý tưởng, tạo ra độ bền cơ học đồng nhất theo mọi hướng (isotropic). Trong khi đó, nhựa PA12 dạng sợi in bằng công nghệ FDM rất dễ bị nứt, tách lớp ở ranh giới giữa các đường đắp (anisotropic) khi chịu lực kéo mạnh theo phương dọc của trục Z.
Tại sao chi phí in 3D SLS thường cao hơn in FDM?
Chi phí in SLS cao hơn do giá trị đầu tư thiết bị máy móc lớn hơn hàng chục lần so với máy FDM thông thường. Đồng thời, bột nhựa PA12 kỹ thuật có giá thành cao và tỷ lệ bột thừa phải tái chế sau mỗi mẻ in cần kiểm soát nghiêm ngặt. Hơn nữa, quá trình làm nguội buồng in SLS diễn ra rất lâu (thường mất từ 12 đến 24 giờ sau khi in xong để tránh cong vênh) làm tăng thời gian chiếm dụng máy và chi phí vận hành.
Làm thế nào để xử lý bề mặt chi tiết in SLS sau khi hoàn thiện?
Bề mặt nguyên bản của chi tiết SLS có độ nhám nhẹ dạng hạt cát mịn đặc trưng. Để cải thiện tính thẩm mỹ và đặc tính bề mặt, kỹ sư có thể áp dụng các phương pháp hậu xử lý như nhuộm màu nhiệt (nhựa PA12 hấp thụ màu cực tốt), phun cát làm sạch sâu, rung bóng cơ học hoặc sử dụng công nghệ đánh bóng bằng hơi hóa chất (vapor smoothing) để bề mặt đạt độ bóng láng và chống thấm nước hoàn hảo.
Kích thước in tối đa của công nghệ SLS là bao nhiêu?
Kích thước in tối đa phụ thuộc vào buồng in của từng dòng máy chuyên dụng. Tại các xưởng in công nghiệp tiêu chuẩn, kích thước in đơn khối SLS phổ biến nhất dao động trong khoảng 300×300×300mm đến 400×400×400mm. Đối với các chi tiết cơ khí quá khổ, kỹ sư thường chọn giải pháp chia tách chi tiết thành các module nhỏ có ngàm ghép hoặc ren liên kết để lắp ráp sau in mà không ảnh hưởng lớn đến độ bền tổng thể của kết cấu.
