Căn chỉnh lưu lượng nhựa (Flow Rate Calibration) chi tiết trong OrcaSlicer

25/06/2026 14 phút đọc 22 lượt xem GN3D

Flow rate (lưu lượng nhựa hoặc extrusion multiplier) là thông số kiểm soát lượng nhựa đùn ra từ đầu phun so với tính toán lý thuyết của phần mềm. Căn chỉnh flow rate chuẩn giúp loại bỏ lỗi thiếu nhựa (under-extrusion) hoặc thừa nhựa (over-extrusion), tối ưu chất lượng bề mặt in 3D. Loại vật [&hellip

Flow rate (lưu lượng nhựa hoặc extrusion multiplier) là thông số kiểm soát lượng nhựa đùn ra từ đầu phun so với tính toán lý thuyết của phần mềm. Căn chỉnh flow rate chuẩn giúp loại bỏ lỗi thiếu nhựa (under-extrusion) hoặc thừa nhựa (over-extrusion), tối ưu chất lượng bề mặt in 3D.

Loại vật liệu nhựaFlow Rate mặc định (Slicer)Khoảng Flow Rate tối ưu sau căn chỉnhBiểu hiện lỗi cần căn chỉnh lại
Nhựa PLA1.00 (100%)0.95 × 0.98Bề mặt thô ráp, các đường in chồng lấn tạo gờ nổi (over-extrusion)
Nhựa PETG1.00 (100%)0.93 × 0.96Nhựa dính đầu phun, kéo sợi mạnh, bề mặt top layer không đều
Nhựa ABS1.00 (100%)0.92 × 0.95Kích thước lỗ bị thu hẹp, dung sai khớp ghép cơ khí bị lệch
Nhựa dẻo TPU1.00 (100%)1.00 × 1.05Đường in bị đứt quãng do cơ cấu đùn trượt sợi nhựa
Nhựa Nylon (PA)1.00 (100%)0.95 × 0.98Độ bám dính lớp yếu, dễ tách lớp nếu dòng chảy quá thấp

Hiệu chuẩn thông số dòng chảy nhựa là một trong những bước quan trọng nhất để chuyển đổi từ một bản in thông thường sang một sản phẩm cơ khí chính xác. Khi thiết lập cấu hình trên phần mềm cắt lớp như OrcaSlicer, nhiều người thường bỏ qua thông số này và giữ nguyên cấu hình mặc định của nhà sản xuất sợi nhựa. Hậu quả là các chi tiết lắp ghép như ren, chốt xoay, rãnh trượt bị kẹt cứng hoặc quá lỏng lẻo.

Việc hiệu chuẩn lưu lượng nhựa thực tế giúp tối ưu hóa lượng nhựa nóng chảy thoát ra từ đầu phun (nozzle) một cách đồng đều. Nhờ đó, sản phẩm không chỉ có bề mặt trần mịn màng mà còn đạt được dung sai lắp ghép cơ khí lý tưởng.

Bàn in PEI hiển thị mẫu căn chỉnh flow rate orcaslicer chuyên nghiệp

Tại sao flow rate mặc định của nhà sản xuất hiếm khi chuẩn xác?

Mỗi cuộn nhựa khi được sản xuất ra, dù ghi nhãn đường kính tiêu chuẩn là 1.75mm, thực chất luôn tồn tại sai lệch vật lý nhỏ trong khoảng 1.70mm × 1.80mm tùy thuộc vào lô sản xuất và công nghệ kéo sợi của từng hãng. Khi phần mềm slicer tính toán lượng nhựa đùn, nó giả định đường kính nhựa là hằng số tuyệt đối. Sự chênh lệch dù chỉ 0.02mm cũng đủ tạo ra sai lệch thể tích nhựa đùn thực tế từ 2% × 5%.

Bên cạnh đó, mỗi dòng máy in 3D FDM sở hữu hệ thống bánh răng đùn nhựa (extruder gears) có độ mài mòn và lực tỳ khác nhau. Đối với các dòng máy in tốc độ cao chạy firmware Klipper hay các dòng máy Bambu Lab, gia tốc lớn tạo ra áp suất ngược rất lớn bên trong buồng nung đầu phun. Lực cản này cản trở dòng chảy nhựa tự nhiên, làm giảm lượng nhựa thực tế đùn ra so với lý thuyết.

Đó là lý do tại sao việc hiệu chuẩn lưu lượng nhựa chuyên biệt cho từng cuộn nhựa trên từng thiết bị cụ thể là bắt buộc nếu bạn muốn kiểm soát dung sai lắp ghép chặt chẽ dưới 0.1mm.

Kỹ thuật căn chỉnh flow rate orcaslicer qua hai bước (Pass 1 và Pass 2)

Phần mềm OrcaSlicer tích hợp sẵn một công cụ hiệu chuẩn dòng chảy nhựa vô cùng trực quan, giúp người vận hành máy xác định nhanh chóng thông số flow rate tối ưu thông qua việc in thử nghiệm hai lượt (Pass 1 và Pass 2) mà không cần dùng thước cặp đo độ dày thành vách thủ công vốn dễ sai số.

Để bắt đầu, bạn cần khởi động phần mềm, chọn đúng profile máy in và loại nhựa cần căn chỉnh, sau đó thực hiện theo quy trình chuẩn dưới đây.

Cấu hình Pass 1: Căn chỉnh thô diện rộng

Quy trình hiệu chuẩn thô nhằm mục đích thu hẹp khoảng sai lệch dòng chảy từ dải rộng xuống dải hẹp. Các bước thực hiện bao gồm:

  1. Trên thanh công cụ phía trên của OrcaSlicer, chọn menu Calibration -> Flow Rate -> Pass 1.
  2. OrcaSlicer sẽ tự động tạo ra một project mới chứa 9 khối phẳng hình chữ nhật. Mỗi khối được gắn nhãn giá trị hiệu chỉnh từ -10 đến +20 với bước nhảy là 5 đơn vị (tương ứng với các mức thay đổi flow rate từ -10% × +20%).
  3. Thực hiện cắt lớp (Slice) và tiến hành in. Các khối này rất mỏng nên thời gian in thường chỉ mất khoảng 10 × 15 phút.
  4. Sau khi bàn in nguội, gỡ các mẫu in ra và đặt dưới nguồn sáng mạnh để quan sát bề mặt phẳng trên cùng (top surface).

Tiêu chí đánh giá bề mặt Pass 1:

  • Mẫu bị thiếu nhựa (Under-extrusion – ví dụ các mẫu -10, -5): Bạn sẽ nhìn thấy rõ các khe hở nhỏ chạy dọc giữa các đường in (extrusion lines), bề mặt sờ vào thấy ráp và xốp.
  • Mẫu bị thừa nhựa (Over-extrusion – ví dụ các mẫu +15, +20): Nhựa thừa bị dồn ép lên hai bên đường chạy dao, tạo ra các gờ nổi sắc cạnh hoặc làm bề mặt bị sần sùi, thô ráp.
  • Mẫu tối ưu: Bề mặt phẳng, mịn màng, các đường in khít lại với nhau tạo thành một mảng đồng nhất nhưng không làm nhựa bị trào lên tạo gờ.

Khi đã chọn được khối in có bề mặt tốt nhất (ví dụ khối có nhãn +5 hoặc -5), bạn áp dụng công thức sau để tính toán giá trị flow rate mới cho bước tiếp theo:

Flow_mới = Flow_cũ × (100 + Giá_trị_chọn) / 100

Ví dụ: Nếu flow rate ban đầu trong profile nhựa của bạn là 0.98, và khối có bề mặt đẹp nhất ở Pass 1 là -5, công thức tính sẽ là: 0.98 × (100 - 5) / 100 = 0.931. Bạn nhập giá trị 0.931 này vào ô Flow ratio trong phần cài đặt sợi nhựa của OrcaSlicer và lưu lại.

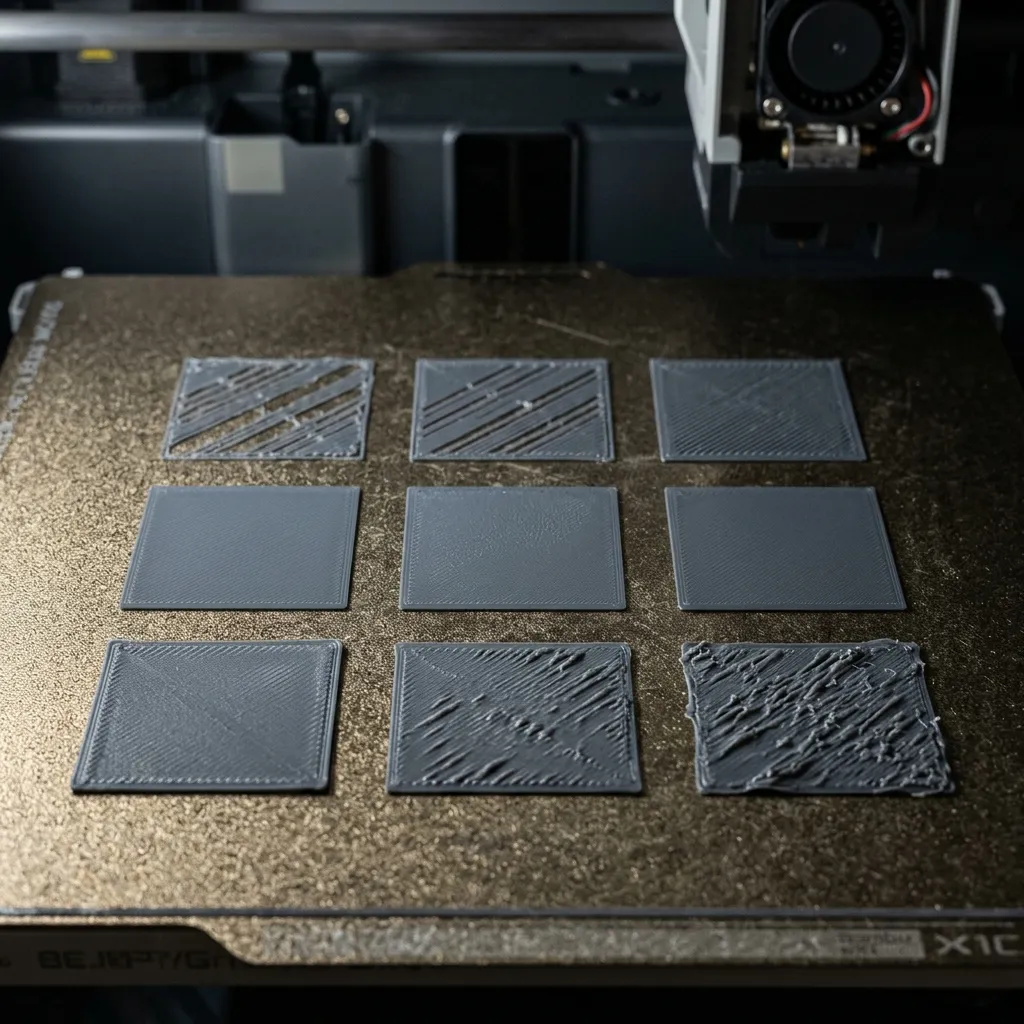

Mẫu in kiểm tra Pass 1 test flow rate trong OrcaSlicer

Cấu hình Pass 2: Tinh chỉnh tối ưu bề mặt

Sau khi đã xác định được khoảng dòng chảy thô và cập nhật thông số vào slicer, bạn tiếp tục chạy Pass 2 để tìm ra con số chính xác tuyệt đối.

  1. Giữ nguyên giá trị flow rate mới vừa cập nhật ở Pass 1.
  2. Chọn menu Calibration -> Flow Rate -> Pass 2.
  3. Lần này, phần mềm sẽ tạo ra 10 khối phẳng mới với dải hiệu chỉnh hẹp hơn nhiều, dao động từ -9 đến +1 với bước nhảy tinh mịn là 1 đơn vị (tương ứng từ -9% × +1%).
  4. Thực hiện in các khối này tương tự như Pass 1.
  5. Khi hoàn thành, bạn dùng đầu ngón tay vuốt nhẹ lên bề mặt các khối in. Cảm giác vật lý từ ngón tay nhạy cảm hơn nhiều so với việc chỉ quan sát bằng mắt thường.

Khối in hoàn hảo nhất ở Pass 2 là khối cho cảm giác phẳng hoàn toàn dưới da tay, không hề có gờ ráp khi vuốt ngang hướng chạy dao, đồng thời không xuất hiện bất kỳ chấm lỗ nhỏ hay khe hở nào giữa các đường chạy nhựa.

Công thức tính flow rate cuối cùng tương tự như Pass 1:

Flow_cuối_cùng = Flow_Pass_1 × (100 + Giá_trị_chọn_Pass_2) / 100

Ví dụ: Nếu flow rate sau Pass 1 là 0.931 and khối in mịn nhất ở Pass 2 là -2, thông số flow rate chuẩn xác cuối cùng sẽ là: 0.931 × (100 - 2) / 100 = 0.912. Điền thông số 0.912 này vào cấu hình sợi nhựa của bạn. Cuộn nhựa đó giờ đây đã sẵn sàng cho các dự án yêu cầu độ chính xác cơ khí cao.

Mẫu in kiểm tra Pass 2 tinh chỉnh flow rate mịn màng

Case study thực tế: Đưa dung sai khớp trượt Nylon-CF về ±0.1mm tại GN3D Studio

Tại xưởng gia công của GN3D Studio, chúng tôi từng tiếp nhận một đơn hàng chế tạo 150 bánh răng trượt cơ khí chạy trên ray dẫn hướng từ một doanh nghiệp tự động hóa. Chi tiết máy này yêu cầu in bằng nhựa Nylon Carbon Fiber (PA-CF) chịu lực để đảm bảo độ bền kéo và chống mài mòn tốt. Đặc biệt, rãnh trượt ăn khớp yêu cầu dung sai lắp ghép cực kỳ khắt khe là ±0.1mm để cơ cấu không bị rơ lắc khi robot vận hành tốc độ cao.

Ban đầu, kỹ thuật viên chạy thử nghiệm với profile mặc định của sợi nhựa PA-CF có flow rate là 1.00. Kết quả đo đạc ngoại quan cho thấy các răng in ra bị nở nhẹ sang hai bên, bề mặt trần xuất hiện các gờ nhựa siêu nhỏ làm tăng ma sát. Khi lắp thử vào ray dẫn hướng, cơ cấu bị kẹt cứng hoàn toàn, không thể chuyển động tịnh tiến mượt mà.

Để giải quyết triệt để, chúng tôi đã đưa cuộn nhựa PA-CF này vào quy trình căn chỉnh flow rate orcaslicer qua hai bước. Kết quả thu được sau khi in mẫu thử:

  • Lượt 1 (Pass 1): Mẫu mịn nhất nằm ở khoảng -5, tính toán hạ flow rate từ 1.00 xuống 0.95.
  • Lượt 2 (Pass 2): Tiếp tục tinh chỉnh với flow rate 0.95, mẫu in mịn nhất và phẳng nhất nằm ở vạch -1. Giá trị cuối cùng được xác định là 0.95 × (100 - 1) / 100 = 0.94.

Khi cập nhật thông số flow rate 0.94 vào slicer và tiến hành sản xuất hàng loạt, toàn bộ 150 bánh răng PA-CF đều đạt độ sắc nét tuyệt đối ở các góc răng. Độ rộng rãnh trượt đo bằng thước cặp điện tử đạt chính xác dung sai ±0.1mm đúng như yêu cầu kỹ thuật của bản vẽ 2D. Các chi tiết lắp ghép ăn khớp trơn tru ngay lập tức mà không cần trải qua bất kỳ công đoạn mài dũa hay hậu xử lý cơ học nào.

Mẹo nâng cao: Mối liên hệ giữa Flow Rate, Pressure Advance và Nhiệt độ đầu phun

Lưu lượng nhựa thực tế không phải là một thông số bất biến mà chịu tác động trực tiếp từ hai yếu tố: nhiệt độ buồng nung đầu phun và tốc độ in. Khi bạn tăng nhiệt độ đầu phun (ví dụ từ 200°C lên 220°C cho nhựa PLA nhằm đáp ứng tốc độ in cao 250mm/s), độ nhớt của nhựa sẽ giảm đi đáng kể. Nhựa lỏng hơn đồng nghĩa với việc nó dễ dàng thoát ra khỏi đầu phun hơn dưới cùng một áp lực đẩy, dẫn đến lưu lượng thực tế tăng nhẹ.

Ngược lại, nếu bạn hạ nhiệt độ in xuống sát giới hạn nóng chảy của nhựa, lực cản dòng chảy tăng lên, có thể gây ra hiện tượng thiếu nhựa cục bộ. Do đó, nguyên tắc vàng trong hiệu chuẩn slicer là luôn xác định nhiệt độ in tối ưu trước (thông qua tháp nhiệt độ – Temp Tower), sau đó mới tiến hành hiệu chuẩn flow rate.

Một thông số quan trọng khác liên quan mật thiết là pressure advance (kiểm soát áp suất đầu phun ở các đoạn giảm tốc bo góc). Nếu bạn cấu hình flow rate chưa chuẩn (bị thừa hoặc thiếu nhựa trên các đường chạy thẳng), việc hiệu chuẩn pressure advance sau đó sẽ hoàn toàn sai lệch. Hãy luôn thực hiện hiệu chuẩn theo đúng thứ tự:

  1. Hiệu chuẩn phần cứng máy in (căn chỉnh e-steps để đảm bảo extruder nạp chính xác chiều dài sợi nhựa).
  2. Hiệu chuẩn nhiệt độ in tối ưu cho cuộn nhựa.
  3. Hiệu chuẩn flow rate bằng OrcaSlicer (Pass 1 và Pass 2).
  4. Hiệu chuẩn pressure advance để triệt tiêu lỗi phình góc và kéo sợi.

Giải đáp các câu hỏi thường gặp khi hiệu chuẩn lưu lượng nhựa

Việc hiệu chuẩn lưu lượng nhựa đôi khi phát sinh một số thắc mắc kỹ thuật từ phía người vận hành máy in 3D. Dưới đây là giải đáp chi tiết cho những câu hỏi thường gặp nhất.

Tại sao sau khi calibrate flow rate thì kích thước thành vách vẫn không đúng 100% bản vẽ?

Hiệu chuẩn flow rate chủ yếu giải quyết bài toán đồng đều dòng chảy nhựa và chất lượng bề mặt trên cùng. Bản thân các loại nhựa kỹ thuật như ABS, Nylon luôn có độ co ngót nhiệt tự nhiên từ 1.5% × 2% sau khi nguội đi. Nếu kích thước sản phẩm bị co đều ở mọi hướng, bạn cần căn chỉnh tỷ lệ co ngót của vật liệu (shrinkage factor) trong phần mềm hoặc phóng to nhẹ tỷ lệ mô hình trên bàn in, thay vì tiếp tục giảm flow rate vì việc này sẽ làm rỗng ruột và yếu liên kết lớp.

Có cần phải căn chỉnh flow rate riêng cho từng cuộn nhựa khác màu của cùng một hãng không?

Câu trả lời là có nếu bạn đang sản xuất các chi tiết kỹ thuật yêu cầu dung sai lắp ghép khắt khe ±0.1mm. Bột màu và chất phụ gia pha trộn bên trong các cuộn nhựa khác màu (ví dụ PLA màu đen vs PLA màu trắng Silk) làm thay đổi nhẹ nhiệt độ nóng chảy và đặc tính dòng chảy của nhựa. Việc hiệu chuẩn flow rate riêng cho từng cuộn và lưu thành các profile độc lập sẽ đảm bảo chất lượng in đồng đều nhất.

Nên hiệu chuẩn e-steps trước hay hiệu chuẩn flow rate trước?

Bạn bắt buộc phải hiệu chuẩn e-steps trước. E-steps là thông số phần cứng nằm trong firmware của máy in, đảm bảo rằng khi máy yêu cầu nạp 100mm nhựa thì động cơ bước sẽ đẩy đúng 100mm nhựa vật lý vào đầu đùn. Sau khi phần cứng đã chạy chuẩn xác, flow rate (extrusion multiplier) trên slicer mới đóng vai trò tinh chỉnh lượng nhựa đùn ra sao cho phù hợp với đặc tính chảy riêng biệt của từng loại vật liệu cụ thể.
