Cách đánh giá chất lượng bề mặt in 3D: Nhận diện lỗi ngoại quan trước khi nghiệm thu đơn hàng

Khi nhận một đơn hàng gia công cơ khí hoặc tạo mẫu thử nghiệm, việc kiểm tra chất lượng in 3D phần bề mặt ngoại quan là bước quyết định để đánh giá độ chính xác của sản phẩm. Việc bỏ qua các khuyết tật nhỏ có thể làm hỏng chức năng lắp ghép hoặc giảm độ bền chịu lực của chi tiết máy. Bài viết này hướng dẫn chi tiết các tiêu chí kỹ thuật giúp kỹ sư và bộ phận QA nhận diện nhanh các lỗi bề mặt phổ biến trên sản phẩm FDM trước khi nghiệm thu bàn giao từ xưởng gia công.

Chất lượng bề mặt in 3D FDM là trạng thái hoàn thiện cơ học ngoài vỏ của sản phẩm in, được đo lường bằng độ nhấp nhô của các lớp in (layer lines), tính đồng nhất về màu sắc và mức độ khuyết tật ngoại quan của sản phẩm sau hậu xử lý.

Quá trình bàn giao sản phẩm kỹ thuật đòi hỏi một hệ thống tiêu chuẩn rõ ràng để tránh những tranh chấp không đáng có giữa khách hàng và xưởng sản phẩm. Dưới đây là các chỉ số đo lường bề mặt cụ thể và cách nhận diện các lỗi ngoại quan phổ biến nhất.

Các chỉ số kiểm tra chất lượng in 3D phần bề mặt ngoại quan

Đánh giá chất lượng ngoại quan không chỉ đơn thuần là nhìn bằng mắt thường mà phải dựa trên các thông số đo lường vật lý có thể định lượng được.

Chiều cao lớp in (Layer Height) và độ nhám bề mặt (Ra)

Độ nhám bề mặt của một sản phẩm in 3D FDM phụ thuộc trực tiếp vào đường kính đầu phun và chiều cao lớp in được cấu hình trong phần mềm Slicer. Chiều cao lớp in càng lớn, các đường vân xếp chồng càng lộ rõ, khiến giá trị độ nhám trung bình Ra tăng cao. Đối với các chi tiết máy lắp ghép trục hoặc ống dẫn lưu chất, độ nhám Ra quá lớn sẽ làm tăng ma sát hoặc gây rò rỉ tại các bề mặt tiếp xúc. Do đó, việc kiểm tra chất lượng in 3D bắt buộc phải kiểm tra thông số lớp in thực tế bằng thước kẹp hoặc thiết bị đo chuyên dụng.

Độ đồng đều giữa các lớp in (Layer Consistency)

Độ đồng đều thể hiện qua việc các sợi nhựa được xếp chồng thẳng hàng và có cùng một độ dày thành vách trên suốt chiều cao của chi tiết. Sự thay đổi đột ngột về độ dày lớp hoặc hiện tượng các lớp in bị lệch nhẹ ra ngoài trục thẳng đứng sẽ tạo nên các đường lằn bóng tối trên bề mặt. Yếu tố này thường do sự mất ổn định của cơ cấu chuyển động Z, sự thay đổi nhiệt độ đầu phun hoặc sự không đồng đều của đường kính cuộn nhựa đầu vào.

Độ liên kết giữa các đường in (Line Width và Under-extrusion)

Khi đầu phun di chuyển để tạo nên các vách hoặc mặt trần (top solid layers), các đường nhựa phải xếp khít vào nhau mà không để lại các khe hở. Nếu độ rộng đường in (line width) thực tế nhỏ hơn thông số thiết lập, hoặc đầu phun bị tắc nghẽn nhẹ dẫn đến thiếu nhựa (under-extrusion), bề mặt sản phẩm sẽ xuất hiện các lỗ nhỏ li ti hoặc các rãnh sâu. Lỗi này không chỉ làm giảm thẩm mỹ ngoại quan mà còn khiến nước, hóa chất dễ dàng thấm thấu vào cấu trúc rỗng bên trong chi tiết.

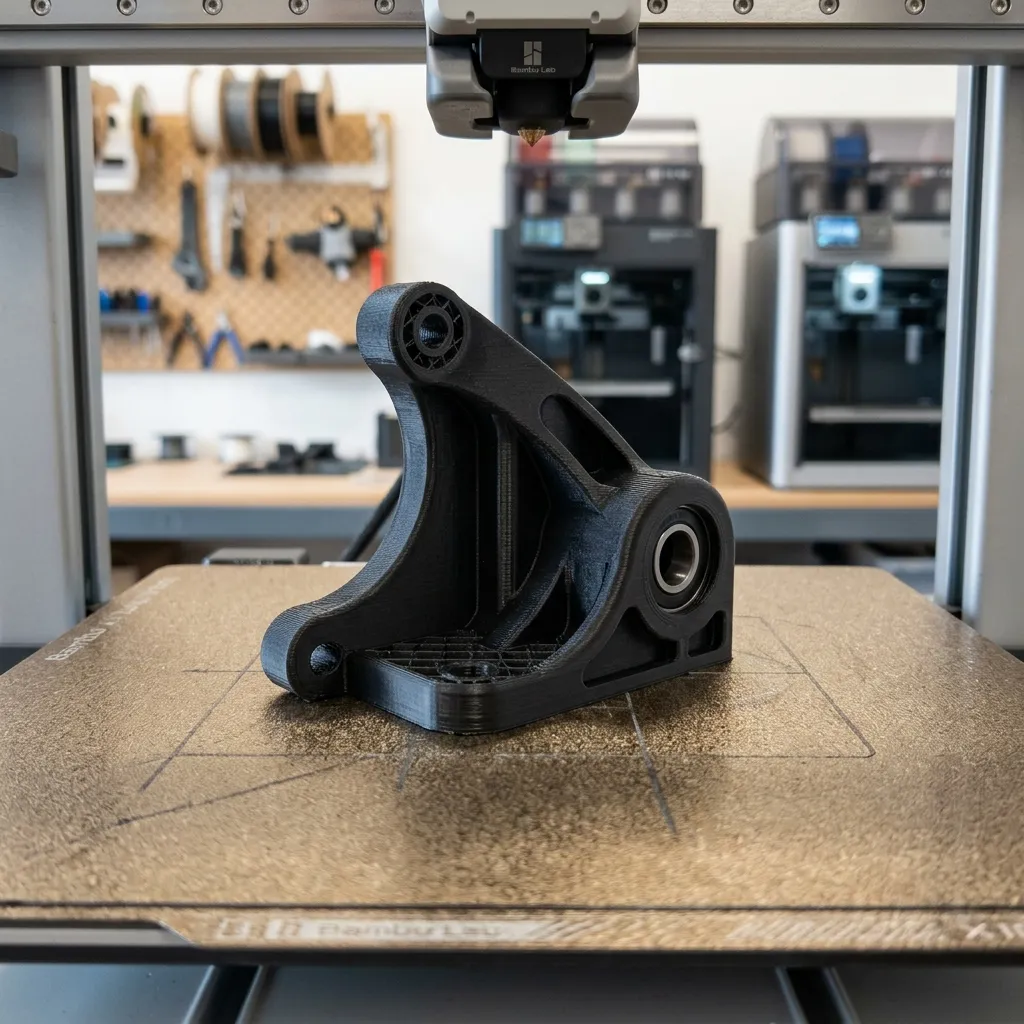

Nhận diện 5 lỗi ngoại quan phổ biến trên bề mặt sản phẩm FDM

Trong quá trình nghiệm thu nhanh tại xưởng hoặc văn phòng, người kiểm thử có thể dựa vào các khuyết tật hình học trực quan để đánh giá sơ bộ độ ổn định của thiết bị in.

Hiện tượng kéo sợi (Stringing) và ba-via dư thừa

Hiện tượng kéo sợi (stringing) là lỗi xuất hiện các sợi nhựa mỏng như tơ nhện nối liền giữa các vách ngăn của sản phẩm. Lỗi này xảy ra khi nhựa lỏng trong đầu phun vẫn tiếp tục rò rỉ ra ngoài trong quá trình đầu phun di chuyển không extrude nhựa (travel move). Mặc dù các sợi tơ nhựa này có thể được xử lý nhanh bằng súng thổi hơi nóng hoặc dao cạo ba-via trong quá trình hậu xử lý, việc kéo sợi quá nhiều là dấu hiệu cho thấy thông số rút nhựa (retraction) chưa được tối ưu hoặc nhựa in đã bị ẩm nặng. Nếu không xử lý kỹ, các ba-via nhựa thừa này có thể rơi vào các cụm chi tiết chuyển động khi lắp ráp cơ khí. Bạn có thể tìm hiểu thêm về các sự cố liên quan và giải pháp điều chỉnh thông số tại bài viết phân tích chi tiết về lỗi in 3D của chúng tôi.

Lỗi lệch tầng (Layer Shift) hoặc rung mặt bên (Ghosting)

Lỗi lệch tầng là một khuyết tật nghiêm trọng khi một phần của sản phẩm bị dịch chuyển theo phương ngang (trục X hoặc Y) so với phần còn lại, tạo ra một bậc thang cơ học rõ rệt trên bề mặt đứng. Sản phẩm bị lệch tầng hầu như phải loại bỏ vì không đáp ứng được dung sai kích thước. Trong khi đó, hiện tượng rung mặt bên (ghosting hoặc ringing) lại thể hiện dưới dạng các đường vân sóng song song lan truyền từ các góc cạnh hoặc lỗ tròn trên vách đứng. Lỗi này do rung động cơ học của khung máy in khi đổi hướng đột ngột ở tốc độ cao, thường xuất hiện trên các máy in thiếu tính năng bù rung tự động (input shaping).

Hiện tượng cong vênh (Warping) và tách lớp

Cong vênh (warping) là hiện tượng các góc của sản phẩm bị co rút và uốn cong lên khỏi bàn in trong quá trình in các lớp đầu tiên. Nguyên nhân chính là do sự chênh lệch nhiệt độ lớn giữa nhựa nóng phun ra và môi trường không khí xung quanh, gây nên ứng suất kéo nội tại trong vật liệu. Lỗi này đặc biệt nghiêm trọng đối với các dòng nhựa kỹ thuật có độ co ngót cao như ABS hoặc PA (Nylon). Tách lớp (delamination) là một dạng biến thể khác khi các lớp in ở giữa sản phẩm bị nứt và tách rời nhau do lực liên kết liên lớp kém, khiến chi tiết mất hoàn toàn khả năng chịu lực.

Lỗi sần sùi bề mặt và đường nối Z (Z-seam) lộ liễu

Mọi sản phẩm in 3D FDM dạng vách kín đều phải có một điểm bắt đầu và kết thúc cho mỗi lớp in. Vị trí này được gọi là đường nối Z (Z-seam). Nếu phần mềm lập trình in không được cấu hình ẩn Z-seam vào các góc khuất, đường nối này sẽ hiện rõ như một hàng mụn nhựa sần sùi dọc theo thân tròn của chi tiết. Ngoài ra, việc hiệu chỉnh dòng nhựa phun ra (flow rate) không chuẩn cũng tạo nên các hạt nhựa nhỏ (blobs/pimples) bám ngẫu nhiên trên bề mặt ngoài vách.

Lỗi chân voi (Elephant Foot) tại lớp in đầu tiên

Lỗi chân voi xuất hiện ở phần đáy của sản phẩm tiếp xúc với bàn in, biểu hiện dưới dạng vách ngoài bị phình to ra xung quanh khoảng 0.2mm đến 0.5mm. Khuyết tật này thường xuất phát từ việc kỹ thuật viên hạ Z-offset quá thấp để ép lớp in đầu tiên bám chặt vào bàn nhiệt, hoặc nhiệt độ bàn in được cài đặt quá cao sát với nhiệt độ kính hóa của nhựa, khiến phần chân đế bị chảy xệ dưới sức nặng của các lớp in phía trên. Lỗi chân voi gây cản trở lớn khi lắp ráp các khớp trượt hoặc các chi tiết yêu cầu độ phẳng tuyệt đối ở đáy.

Thiết bị và phương pháp kiểm tra chất lượng in 3D tại xưởng

Để đảm bảo mọi chi tiết máy xuất xưởng đều đạt dung sai ±0.1mm tiêu chuẩn kỹ thuật, xưởng gia công in 3D GN3D áp dụng quy trình kiểm soát chất lượng qua ba lớp thiết bị đo lường độc lập.

Kiểm tra ngoại quan dưới nguồn sáng tiêu chuẩn

Mọi chi tiết sau khi gỡ support và vệ sinh đều được đưa vào buồng sáng kiểm tra ngoại quan tiêu chuẩn (sử dụng nguồn sáng D65 mô phỏng ánh sáng tự nhiên). Phương pháp này giúp kỹ thuật viên phát hiện nhanh các lỗi về sự không đồng đều màu sắc, vết rạn nứt nhỏ dọc theo các lớp in, hoặc các vệt cháy nhựa (burnt plastic) bám trên sản phẩm do đầu phun bị rò nhựa từ khối nung nhiệt (heat block).

Kiểm tra cơ lý bằng thước kẹp điện tử và dưỡng đo

Chúng tôi sử dụng thước kẹp kỹ thuật số Mitutoyo có độ phân giải 0.01mm để kiểm tra các kích thước hình học quan trọng bao gồm: đường kính ngoài, đường kính trong, chiều dày thành vách và chiều cao tổng thể. Đối với các chi tiết ren hoặc rãnh trượt tròn, các dưỡng đo dưỡng trục (Go/No-Go gauges) được đưa vào trực tiếp để thử độ lắp ghép cơ khí ngay tại bàn nghiệm thu của xưởng in.

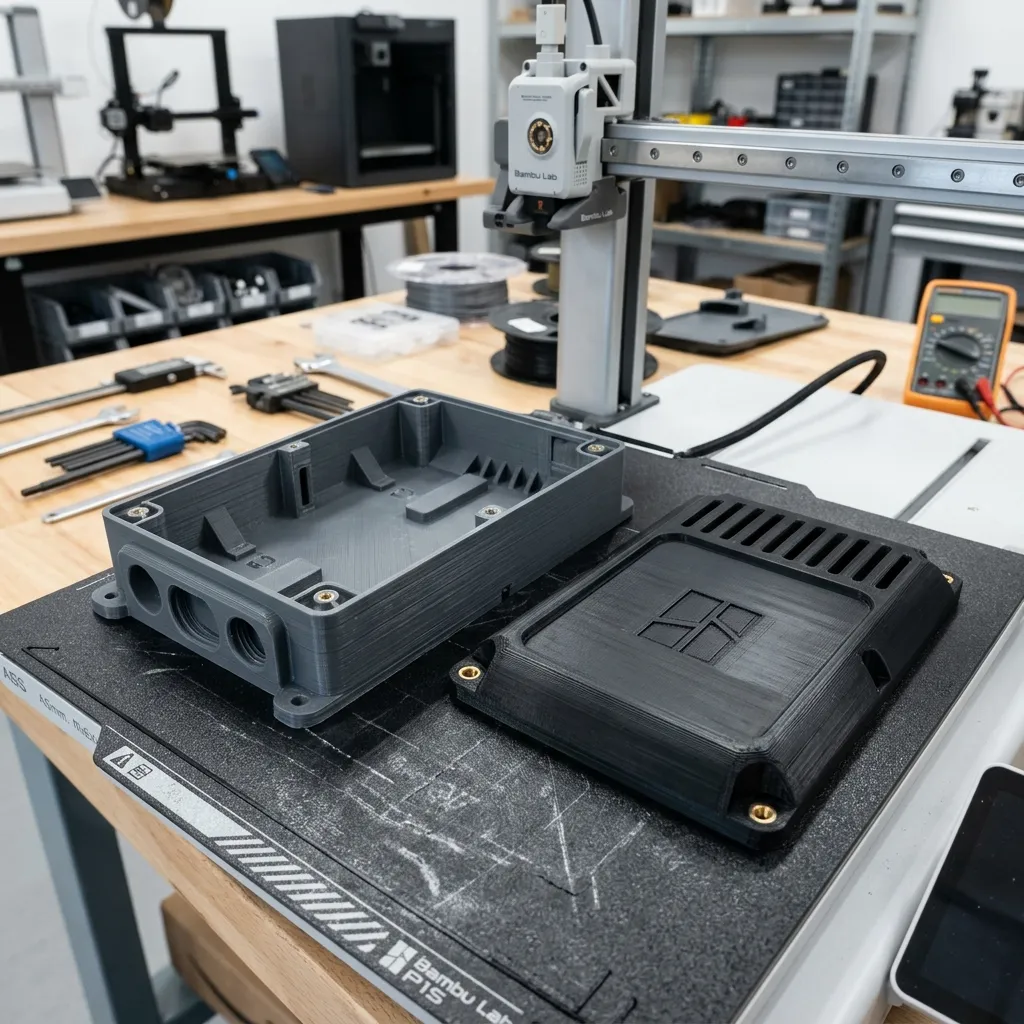

Đo lường độ nhám bề mặt bằng thiết bị kỹ thuật số

Với các chi tiết yêu cầu ma sát thấp hoặc dẫn chất lỏng, GN3D sử dụng máy đo độ nhám bề mặt di động để quét dọc theo biên dạng sản phẩm. Thiết bị này sử dụng một đầu kim kim cương di chuyển trên bề mặt in 3D để ghi nhận biến động nhấp nhô của các lớp in, từ đó tính toán chính xác chỉ số nhám Ra và Rz. Kết quả đo đạc này được đính kèm vào biên bản nghiệm thu kỹ thuật bàn giao cho các khách hàng B2B doanh nghiệp.

Case Study: Đánh giá chất lượng bề mặt ống dẫn nhựa resin tại xưởng gia công

Tháng 5 năm 2026, một đối tác chế tạo thiết bị điện tử tại Khu công nghệ cao TP.HCM đã đặt hàng gia công thử nghiệm một lô gồm 20 ống dẫn hướng dòng dung dịch resin lỏng cho hệ thống phân phối hóa chất tự động.

Yêu cầu kỹ thuật đặt ra rất khắt khe:

• Bề mặt lòng ống trong suốt và thành ngoài không được phép có lỗ hở li ti hay nứt kẽ để tránh rò rỉ hóa chất ăn mòn ra ngoài.
• Dung sai đường kính trong lắp ghép phải đạt mức ±0.1mm.
• Thời gian bàn giao mẫu thử trong vòng 24 giờ kể từ khi duyệt bản vẽ kỹ thuật 2D.

Về mặt vật liệu, do ống dẫn phải tiếp xúc liên tục với dung dịch resin hóa học có tính ăn mòn nhẹ, chúng tôi đã tư vấn khách hàng sử dụng nhựa PETG đen kỹ thuật thay vì PLA thông thường để đảm bảo độ bền hóa lý. Công nghệ được chỉ định là in 3D FDM chuyên sâu trên hệ thống máy Bambu Lab P1S được hiệu chuẩn kỹ càng.

Thông số setup phần mềm lập trình in cho dự án này như sau:

• Vật liệu: Nhựa PETG kỹ thuật nguyên bản.
• Chiều cao lớp in (Layer Height): 0.16mm (để cân bằng giữa độ mịn bề mặt lòng ống và tốc độ in).
• Đường kính đầu phun (Nozzle): 0.4mm làm bằng thép tôi cứng chống mài mòn.
• Tốc độ in thành trong (Inner Wall Speed): 100mm/s; tốc độ thành ngoài (Outer Wall Speed): 80mm/s.
• Nhiệt độ đầu phun: 255°C kết hợp sấy bàn nhiệt liên tục ở 75°C để tăng tối đa độ liên kết liên lớp, ngăn chặn rò rỉ.
• Z-offset được căn chỉnh thủ công đến độ chính xác 0.01mm để đảm bảo lớp đáy phẳng tuyệt đối, loại bỏ lỗi chân voi.

Sau khi hoàn thành quá trình chạy máy liên tục trong 12 giờ, toàn bộ 20 sản phẩm ống dẫn nhựa resin đã được đưa vào quy trình kiểm tra chất lượng nghiêm ngặt tại xưởng:

1. Đo đạc kích thước cơ khí: Kỹ thuật viên sử dụng thước kẹp điện tử đo ngẫu nhiên 3 vị trí trên mỗi ống dẫn. Kết quả ghi nhận đường kính trong đạt trung bình 25.04mm so với thiết kế 25.00mm (chênh lệch +0.04mm), nằm hoàn toàn trong giới hạn dung sai ±0.1mm đã cam kết.
2. Kiểm tra độ nhám bằng máy đo kỹ thuật số: Đo dọc theo trục đứng vách trong của ống dẫn. Kết quả chỉ số Ra đạt trung bình 9.6μm. Đây là một thông số cực kỳ tối ưu đối với công nghệ in FDM nguyên bản chưa qua hậu xử lý hóa chất.
3. Thử nghiệm áp suất nước chống rò rỉ (Leak Test): Bịt kín một đầu ống dẫn, bơm nước màu đỏ vào lòng ống và duy trì áp suất nén 0.5 bar trong vòng 15 phút. Toàn bộ 20 sản phẩm đều vượt qua bài test này mà không xuất hiện bất kỳ vệt thấm ẩm nào tại các rãnh lớp in.
4. Kiểm tra khuyết tật ngoại quan: Dưới buồng sáng D65 và kính lúp phóng đại 10 lần, bề mặt ngoài của ống nhẵn bóng, không xuất hiện hiện tượng kéo sợi hay bọt khí sần sùi.

Nhờ quy trình chuẩn hóa từ khâu chuẩn bị file, hiệu chuẩn máy in đến đo lường đầu ra, GN3D đã nghiệm thu thành công và bàn giao lô hàng mẫu trong vòng 20 giờ chạy tiến độ, vượt tiến độ cam kết 4 giờ và nhận được sự đánh giá rất cao từ phía đối tác cơ khí.

Quy trình nghiệm thu sản phẩm in 3D FDM chuẩn kỹ sư

Để việc nhận bàn giao sản phẩm diễn ra nhanh chóng và chuẩn xác, bộ phận QA của doanh nghiệp có thể áp dụng quy trình kiểm tra chất lượng in 3D qua 4 bước cơ bản dưới đây:

1. Bước 1: Đối chiếu hình học tổng thể: Đặt sản phẩm lên bàn map phẳng để kiểm tra lỗi cong vênh ở đáy. Nhìn bằng mắt thường dưới ánh sáng đủ mạnh để phát hiện các khuyết tật lớn như lệch tầng, tách lớp hoặc cháy nhựa cục bộ.
2. Bước 2: Đo lường dung sai kích thước: Sử dụng thước kẹp kỹ thuật số đo các kích thước chức năng (các vị trí lắp ghép, lỗ ren, chốt định vị). So sánh trực tiếp với bản vẽ kỹ thuật hoặc file CAD 3D gốc.
3. Bước 3: Đánh giá chi tiết bề mặt lắp ráp: Kiểm tra sự tồn tại của cấu trúc hỗ trợ (support) chưa được vệ sinh sạch hoặc các vết sẹo support (support scars) bám lại. Cạo bỏ ba-via hoặc sợi nhựa thừa tại các khớp nối nếu có.
4. Bước 4: Kiểm tra chức năng thực tế: Lắp ráp thử nghiệm sản phẩm với các bộ phận kim loại hoặc bo mạch sẵn có để đánh giá độ khít sát và khả năng chịu tải cơ học thực tế.

Câu hỏi thường gặp khi kiểm tra chất lượng in 3D (FAQ)

Dưới đây là một số giải đáp nhanh từ chuyên gia kỹ thuật GN3D về các thắc mắc phổ biến của khách hàng khi đánh giá bề mặt chi tiết in.

Làm sao để phân biệt lỗi sần sùi do nhựa ẩm và do quá nhiệt đầu phun?

Nhựa bị ẩm khi in sẽ tạo ra tiếng nổ lách tách nhỏ tại đầu phun do nước bên trong bị hóa hơi đột ngột. Trên bề mặt sản phẩm, ẩm nhựa để lại các bong bóng nhỏ rỗng ruột phân bố ngẫu nhiên và làm bề mặt mất độ bóng đồng đều. Trái lại, lỗi quá nhiệt đầu phun sẽ khiến nhựa chảy lỏng quá mức, dẫn đến hiện tượng xệ cầu (sagging) ở các cung tròn và kéo theo rất nhiều sợi nhựa mỏng (stringing) vắt qua các khoảng trống đứng.

Bề mặt in 3D FDM có thể đạt độ nhẵn tương đương sản phẩm khuôn ép nhựa không?

Bề mặt FDM nguyên bản luôn có các đường vân lớp in đặc trưng nên không thể nhẵn bóng hoàn hảo như khuôn ép nhựa. Tuy nhiên, khách hàng có thể lựa chọn các phương pháp hậu xử lý hóa lý tại GN3D như: phun sơn phủ epoxy dày, xử lý bề mặt bằng hơi dung môi (đối với nhựa ABS) hoặc phun cát cơ học để đạt được độ mịn tương đương 90% so với công nghệ đúc ép nhựa thương mại.

Tại sao kích thước đo bằng thước kẹp đôi khi lớn hơn thiết kế file STL khoảng 0.1mm?

Hiện tượng này rất phổ biến trong in FDM, được gọi là lỗi phình đường in (die swell) kết hợp với độ co rút nhiệt của nhựa khi nguội. Khi nhựa lỏng bị ép ra khỏi đầu phun dưới áp suất cao, đường nhựa có xu hướng phình nhẹ ra hai bên vách. Tại GN3D Studio, chúng tôi giải quyết vấn đề này bằng cách bù trừ dung sai trục X/Y trực tiếp trong phần mềm Slicer OrcaSlicer dựa trên các mẫu test hiệu chuẩn dung sai cơ khí thực tế của từng lô nhựa.
